2024년 1회 건축설비기사 필기 기출복원문제 완전정복
2026년 개정 출제기준 기준 재분류 · 해설 · 암기팁
⚠️ 2026년 출제기준 변경 안내
- 원본은 구 5과목 체계(1.건축일반 20문항 / 2.위생설비 20문항 / 3.공기조화설비 20문항 / 4.소방및전기설비 20문항 / 5.건축설비관계법규 20문항)였습니다.
- 제1과목 건축일반(1~20번)은 2026년도 출제기준에서 완전히 삭제되어 원칙적으로 정리 대상에서 제외했습니다.
- 다만 문14(열섬현상)·문15(측창채광)·문16(결로)·문17(언어명료도)는 건축환경(열·빛·음환경) 기초지식에 해당하여 신출제기준 1과목 <건축설비 기초지식>으로 살려서 재배치했습니다.
- 21~100번(80문항) + 살아남은 건축환경 4문항 = 총 84문항을 신출제기준 4과목 체계로 재분류하고, 등장 순서 그대로 1~84번을 새로 부여했습니다: ① 건축설비계획(1~26번) ② 건축설비설계(27~44번) ③ 전기설비 및 소방시설일반(45~62번) ④ 건축설비 관련법규(63~84번)
- 계산문제는 전부 직접 검산하여 정답표와 대조 확인했습니다.
· 1과목 건축설비계획: 기초지식(건축환경·열역학·유체역학) + 설계조건검토 + 설비시스템검토 + 설비자재
· 2과목 건축설비설계: 열원·공조·환기·위생설비의 구체적 설계·계산
· 3과목 전기설비 및 소방시설일반: 전기이론 + 건축전기설비 + 자동제어 + 소방시설기초(화재안전기준 성격)
· 4과목 건축설비 관련법규: 건축법 + 기계설비법 + 소방시설법(설치대상·면제기준) + 에너지·인증기준
① 건축설비계획 재분류 문제 (26문항)
도시 열섬현상의 원인으로 가장 거리가 먼 것은?
① 큰 강을 끼고 도시가 발달되어 있다.
② 건축물과 포장도로가 많다.
③ 연료소비에 의한 인공열 및 오염물질의 방출량이 크다.
④ 도심부는 고층건물이 많고 요철이 심해서 환기가 어렵다.
해설: 열섬현상은 인공열·오염물질 방출, 포장면적 증가, 고층건물에 의한 환기저해 등이 원인입니다. 큰 강을 끼고 발달한 것은 오히려 열섬을 완화하는 요인이라 "가장 거리가 먼 것"에 해당합니다.
측창채광에 관한 설명으로 옳지 않은 것은?
① 비막이에 유리하다.
② 개폐조작이 용이하고, 유지관리가 쉽다.
③ 균일한 조도를 얻을 수 있다.
④ 주변 건물들에 의해 채광이 방해받을 수 있다.
해설: 측창채광은 창 가까운 곳과 먼 곳의 조도차가 커서 균일한 조도를 얻기 어렵습니다. 균일한 조도는 천창채광의 장점입니다.
다음의 결로에 대한 설명 중 옳지 않은 것은?
① 난방이나 단열을 통하여 결로의 원인을 제거할 수 있다.
② 주택의 환기횟수를 감소시키면 결로의 감소가 가능하다.
③ 결로는 구조재의 실내 습기의 과다발생 등이 그 원인 중의 하나이다.
④ 결로는 발생부위에 따라 표면결로와 내부결로로 분류할 수 있다.
해설: 환기를 줄이면 실내 습한 공기가 정체되어 오히려 결로가 심해집니다. 결로 방지를 위해서는 환기횟수를 늘려 습기를 배출해야 합니다. "감소시키면 결로가 감소한다"는 서술이 반대로 되어 있습니다.
다음 중 언어의 명료도에 관한 설명으로 옳지 않은 것은?
① 명료도는 잔향시간이 길어지면 좋아진다.
② 요해도는 명료도보다 비교적 높은 값을 갖게 된다.
③ 주위의 소음이 적으면 명료도는 증가한다.
④ 실용적에 따라 명료도는 달라질 수 있다.
해설: 잔향시간이 길어지면 음이 겹쳐 들려 오히려 명료도가 떨어집니다. "길어지면 좋아진다"는 서술이 반대로 되어 있습니다.
다음 설명에 알맞은 유체 정역학 관련 이론은?
— "밀폐된 용기에 넣은 유체의 일부에 압력을 가하면, 이 압력은 모든 방향으로 동일하게 전달되어 벽면에 작용한다."
① 파스칼의 원리 ② 피토관의 원리 ③ 베르누이의 정리 ④ 토리첼리의 정리
해설: 밀폐용기 내 유체 압력이 모든 방향으로 동일하게 전달되는 것은 파스칼의 원리입니다.
물을 수송하는 직선관로의 마찰손실수두에 관한 설명으로 옳은 것은?
① 마찰손실수두는 관경에 정비례한다.
② 마찰손실수두는 속도수두에 반비례한다.
③ 관 내 유속이 2배로 되면 마찰손실은 4배로 된다.
④ 배관 길이가 2배로 되면 마찰손실은 8배로 된다.
해설: 마찰손실수두는 유속의 제곱에 비례합니다(h∝V²). 유속이 2배면 손실은 4배가 됩니다. 관경과는 반비례, 배관길이와는 정비례 관계입니다.
위생기구의 재질 중 위생도기에 대한 설명으로 옳지 않은 것은?
① 강도가 커서 내구력이 있다.
② 오물이 부착되기 어려우며, 청소가 용이하다.
③ 산, 알칼리에 침식된다.
④ 복잡한 구조의 것을 일체화하여 제작할 수 있다.
해설: 위생도기(자기질)는 산·알칼리에 대한 내식성이 우수하여 침식되지 않는 것이 장점입니다. "침식된다"는 서술이 반대로 되어 있습니다.
동관의 관의 두께에 따른 분류에 속하지 않는 것은?
① K형 ② L형 ③ M형 ④ N형
해설: 동관은 두께에 따라 K형(가장 두꺼움)·L형·M형(및 DWV형)으로 분류됩니다. N형은 실존하지 않는 분류로 함정 선택지입니다.
다음 중 양수펌프로 사용되는 원심펌프에서 흡입양정이 이론치에 미치지 못하는 가장 큰 이유는?
① 관로손실 ② 대기압 ③ 토출양정과의 차이 ④ 펌프의 동력
해설: 펌프의 이론적 최대 흡입양정은 대기압(약 10.33mAq)에 의해 결정되며, 실제로는 이 대기압의 한계 때문에 흡입양정이 이론치보다 낮게 제한됩니다.
워터해머의 방지방법으로 옳지 않은 것은?
① 대기압식 또는 가압식 진공브레이커를 설치한다.
② 관 내의 수압은 평상 시 높아지지 않도록 구획한다.
③ 배관은 가능한 한 우회하지 않고 직선이 되도록 계획한다.
④ 수압이 0.4MPa을 초과하는 계통에는 감압밸브를 부착하여 적절한 압력으로 감압한다.
해설: 진공브레이커는 역사이펀작용(배수의 역류)을 방지하는 장치로, 워터해머(수격작용) 방지와는 직접적인 관련이 없습니다.
음료용 급수의 오염원인에 따른 방지대책으로 옳지 않은 것은?
① 정체수：적정한 탱크 용량으로 설계한다.
② 조류의 증식：투광성 재료로 탱크를 제작한다.
③ 크로스 커넥션：각 계통마다의 배관을 색깔로 구분한다.
④ 곤충 등의 침입：맨홀 및 오버플로관의 관리를 철저히 한다.
해설: 조류(藻類)는 빛이 있어야 번식하므로, 탱크를 투광성 재료로 만들면 오히려 조류 증식을 촉진시킵니다. 방지를 위해서는 불투광성 재료를 사용해야 합니다.
국소식 급탕방법에 대한 설명 중 옳지 않은 것은?
① 배관 및 기기로부터의 열손실이 많다.
② 건물완공 후에도 급탕 개소의 증설이 비교적 쉽다.
③ 급탕 개소마다 가열기의 설치 스페이스가 필요하다.
④ 주택 등에서는 난방 겸용의 온수보일러, 순간온수기를 사용할 수 있다.
해설: 국소식(개별식)은 필요한 곳에서 바로 가열하므로 배관이 짧아 열손실이 적은 것이 장점입니다. "열손실이 많다"는 중앙식의 특징이므로 반대로 서술되어 있습니다.
배관설비에서 신축이음쇠의 종류가 아닌 것은?
① 벨로스형 ② 슬리브형 ③ 루프형 ④ 플랜지형
해설: 신축이음쇠는 벨로스형·슬리브형·루프형·스위블형이 있습니다. 플랜지형은 관과 관을 볼트로 접합하는 이음방식으로 신축을 흡수하는 기능이 없습니다.
물의 성질에 관한 설명으로 옳지 않은 것은?
① 물은 비압축성 유체로 분류한다.
② 물은 1기압 4℃에서 비체적이 가장 작다.
③ 4℃ 물을 가열하여 100℃ 물이 되면 그 부피가 팽창한다.
④ 4℃ 물을 냉각하여 0℃ 얼음이 되면 그 부피가 수축한다.
해설: 물은 4℃에서 밀도가 최대(비체적 최소)이며, 이보다 냉각되어 얼음이 되면 오히려 부피가 팽창합니다(얼음이 물에 뜨는 이유). "수축한다"는 서술이 반대로 되어 있습니다.
습공기에 관한 설명으로 옳지 않은 것은?
① 습공기를 가열할 경우 상대습도는 낮아진다.
② 절대습도가 커질수록 수증기 분압은 커진다.
③ 습공기의 비체적은 건구온도가 높을수록 작아진다.
④ 건습구 온도차가 클수록 습공기의 상대 습도는 낮아진다.
해설: 건구온도가 높아지면 공기가 팽창하여 비체적은 오히려 커집니다. "작아진다"는 서술이 반대로 되어 있습니다.
다음 중 온수난방방식에 대한 설명으로 옳은 것은?
① 실내온도의 상승이 빠르고 예열손실이 적어 간헐난방에 적합하다.
② 증기난방에 비하여 소요방열면적과 배관경이 작으므로 설비비가 낮다.
③ 한랭지에서 운전정지 중에 동결의 위험이 없다.
④ 열용량이 크므로 보일러를 정지시켜도 실온은 급변하지 않는다.
해설: 온수난방은 물의 열용량이 커서 보일러를 정지해도 실온이 서서히 낮아져 급변하지 않습니다. ①은 증기난방의 특징(예열이 빠름), ②는 증기난방이 배관경이 작음(반대), ③은 한랭지 동결위험이 오히려 있음(반대)이므로 모두 틀렸습니다.
각 기기마다 공급관과 환수관의 합계 길이를 동일하게 하여 각 기기의 배관저항이 균등하여 유량도 균등하게 배분되는 환수방식은?
① 직접환수방식 ② 역환수방식 ③ 습식환수방식 ④ 진공환수방식
해설: 역환수방식(리버스리턴)은 각 기기까지의 배관 총길이를 동일하게 맞춰 유량 분배를 균등하게 하는 방식입니다.
증기난방에서 진공환수식일 때 리프트 피팅(lift fitting)을 해야 하는 경우는?
① 방열기보다 환수주관이 높을 때
② 방열기보다 환수주관이 낮을 때
③ 방열기보다 응축수 온도가 너무 높을 때
④ 방열기보다 응축수 온도가 너무 낮을 때
해설: 리프트 피팅은 방열기보다 환수주관(진공펌프 흡입구)이 높은 위치에 있을 때, 응축수를 끌어올리기 위해 설치합니다.
공기조화방식 중 단일덕트 변풍량방식(VAV system)에 관한 설명으로 옳은 것은?
① 전수방식의 특성이 있다.
② 페리미터 존보다는 인테리어 존에 적합하다.
③ 각 실이나 존의 온도를 개별제어할 수 없다.
④ 실내부하가 적어지면 송풍량이 적어지므로 실내공기의 오염도가 높아진다.
해설: VAV방식은 부하에 따라 송풍량을 줄이는 방식이므로, 부하가 작아지면 송풍량도 줄어 환기량 부족으로 실내공기 오염도가 높아질 수 있습니다. ①전수방식이 아닌 전공기방식, ②인테리어존보다 페리미터존에 유리, ③각 존별 개별제어가 VAV의 핵심 장점이므로 나머지는 모두 틀렸습니다.
공기조화방식 중 각층 유닛방식에 관한 설명으로 옳지 않은 것은?
① 환기덕트가 필요없거나 작아도 된다.
② 각 층마다의 부하변동에 대응할 수 있다.
③ 공조기가 각 층에 분산되므로 관리가 불편하다.
④ 외기를 도입하기 어려우며 외기용 공조기가 있는 경우에는 습도제어가 불가능하다.
해설: 각층유닛방식에서 외기용 공조기(중앙에서 외기만 별도 처리)를 두면 오히려 습도제어가 용이해집니다. "습도제어가 불가능하다"는 서술이 틀렸습니다.
다음 중 날개(blade)의 형상이 전곡형인 송풍기에 속하는 것은?
① 익형 송풍기 ② 다익형 송풍기 ③ 터보형 선풍기 ④ 관류형 송풍기
해설: 다익형(시로코)송풍기는 날개가 회전방향으로 굽은 전곡형 날개를 가진 송풍기입니다.
히트펌프에 관한 설명으로 옳지 않은 것은?
① 신재생에너지인 지열을 이용하여 냉·난방하는 경우 사용이 가능하다.
② 냉동기와 히트펌프는 본질적으로 같은 것이지만 그 사용목적에 따라 호칭이 달라진다.
③ 히트펌프는 보일러에서와 같은 연소를 수반하지 않으므로 대기오염물질의 배출이 없다.
④ 냉각을 목적으로 사용할 경우에는 가열을 목적으로 할 때보다 성적계수가 1만큼 더 크다.
해설: 난방 성적계수(COP_h)는 냉방 성적계수(COP_c)보다 1만큼 더 큽니다(COP_h=COP_c+1). "냉각목적이 가열목적보다 크다"는 서술이 반대로 되어 있습니다.
다음 중 동관의 사용용도가 가장 부적합한 것은?
① 급수관 ② 급탕관 ③ 증기관 ④ 냉온수관
해설: 동관은 급수·급탕·냉온수배관에 널리 쓰이지만, 고온고압의 증기배관에는 강도·내열성 문제로 적합하지 않습니다.
환기방법 중 열기나 유해물질이 실내에 널리 산재되어 있거나 이동되는 경우에 사용하며 전체 환기라고도 불리는 것은?
① 집중환기 ② 희석환기 ③ 국소환기 ④ 자연환기
해설: 희석환기(전체환기)는 오염물질이 실내 전체에 퍼져 있을 때 신선한 공기로 희석하여 배출하는 방식입니다.
다음 중 유효온도에 고려되어 있지 않은 요소는?
① 온도 ② 습도 ③ 기류속도 ④ 복사열
해설: 유효온도는 기온·습도·기류(3요소)의 종합체감을 나타낸 지표로, 복사열은 고려되지 않습니다(복사열까지 포함한 지표는 수정유효온도·작용온도 등입니다).
2개의 주덕트의 양 끝을 연결하여 말단부 취출구에서 풍량의 불균형을 개량한 방식으로 제각기 주덕트를 단독으로 사용할 수 없는 단점을 갖는 덕트의 배선방식은?
① 간선덕트방식 ② 개별덕트방식 ③ 환상덕트방식 ④ 입상덕트방식
해설: 환상덕트방식은 두 주덕트의 끝을 연결한 고리(환상) 형태로, 말단 풍량 불균형은 개선되지만 개별 주덕트를 단독 운용할 수 없는 단점이 있습니다.
② 건축설비설계 재분류 문제 (18문항)
수도직결방식 급수설비에서 수도 본관에서 1층에 설치된 샤워기까지의 높이가 2m이고, 마찰손실압력이 20kPa, 수도 본관의 수압이 150kPa인 경우 샤워기 입구에서의 수압은? (단, 1mAq=10kPa)
① 30kPa ② 70kPa ③ 110kPa ④ 150kPa
해설: 높이에 의한 손실압력=2m×10kPa/m=20kPa. 샤워기 입구수압=본관수압-높이손실-마찰손실=150-20-20=110kPa.
급탕설비의 급탕배관 시 고려사항으로 옳지 않은 것은?
① 급탕계통에는 유지 관리를 위해 용이하게 조작할 수 있는 위치에 개폐밸브를 설치한다.
② 탕비기 주위 등의 급탕배관은 가능한 짧게 하고 공기가 체류하지 않도록 균일한 구배로 한다.
③ 배관 길이가 30m를 초과하는 중앙식 급탕설비에서는 환탕관과 순환펌프를 설치하여 배관의 열손실을 보상한다.
④ 고층 건축물에서 급탕압력을 일정압력 이하로 제어하기 위해 감압밸브를 설치하는 경우 순환계통에 설치하도록 한다.
해설: 감압밸브는 순환계통(환탕관)이 아니라 급탕공급계통(공급관)에 설치해야 순환에 지장을 주지 않습니다. "순환계통에 설치"라는 서술이 틀렸습니다.
급탕설비의 온수순환에 관한 설명으로 옳은 것은?
① 순환펌프에 의한 강제순환은 물의 밀도차에 따른 순환이다.
② 중력순환수두는 순환높이에 비례하고, 공급관과 반탕관에서의 물의 비중량 차이에 반비례한다.
③ 강제순환수두는 배관의 길이와 마찰손실수두에 반비례한다.
④ 배관의 마찰손실수두가 자연순환수두보다 커지면 자연순환이 안 된다.
해설: 자연(중력)순환은 공급관과 반탕관의 비중량차로 발생하는 순환수두가 배관 마찰손실수두보다 커야 이루어집니다. 마찰손실이 더 커지면 자연순환이 정지됩니다. ①강제순환은 펌프 동력에 의한 순환(밀도차 아님), ②중력순환수두는 비중량차에 비례(반비례 아님), ③강제순환수두는 마찰손실수두와 균형을 맞춰 설계(반비례 아님)이므로 나머지는 틀렸습니다.
4℃ 물을 100℃로 가열하였을 때 팽창한 체적의 비율은? (단, 4℃ 물의 밀도는 1kg/L, 100℃ 물의 밀도는 0.9586kg/L)
① 2.78% ② 3.13% ③ 4.32% ④ 5.42%
해설: 체적팽창비율=(1/0.9586-1/1)/(1/1)×100=(1.0432-1)×100≒4.32%.
기구배수 부하단위 산정의 기준이 되는 기구는?
① 욕조 ② 세면기 ③ 싱크대 ④ 샤워기
해설: 기구배수 부하단위는 세면기를 기준단위(1DFU)로 삼아 다른 기구들의 상대적 배수부하를 비교·산정합니다.
호텔의 주방이나 레스토랑의 주방 등에서 배출되는 배수 중의 유지분을 포집하기 위하여 사용되는 것은?
① 드럼 포집기 ② 가솔린 포집기 ③ 그리스 포집기 ④ 플라스터 포집기
해설: 주방 배수 중의 기름·지방분(유지분)을 걸러내는 것은 그리스 포집기(그리스트랩)입니다.
수평주관 내의 공기가 감압되어 봉수가 파괴되는 현상으로 배수 수직관의 가까이에 설치된 세면기 등에서 일어나기 쉬운 봉수 파괴 원인은?
① 증발 작용 ② 모세관 현상 ③ 유도사이펀 작용 ④ 운동량에 의한 관성
해설: 유도사이펀작용은 수직관 내 다른 기구의 다량배수로 수평주관·수직관 내 압력이 감압되면서, 인접한 트랩의 봉수가 유도되어 빨려나가는 현상입니다.

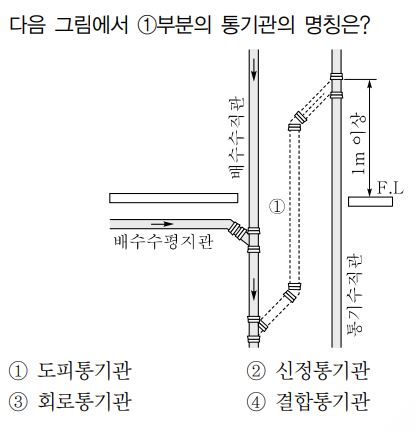

배수수평지관과 배수수직관을 연결하고, 배수수직관 내 압력변화를 완화하기 위해 통기수직관과 연결하는 통기관의 명칭은? (바닥면으로부터 1m 이상 위치에서 통기수직관에 연결)
① 도피통기관 ② 신정통기관 ③ 회로통기관 ④ 결합통기관
해설: 결합통기관은 배수수직관과 통기수직관을 연결하여 고층 건물에서 배수수직관 내 압력변화를 완화하는 통기관으로, 바닥으로부터 1m 이상 높은 위치에서 통기수직관에 연결하는 것이 특징입니다.
가스미터의 부착 시 전기개폐기, 전기미터로부터 떨어져야 하는 거리는?
① 30cm ② 60cm ③ 90cm ④ 120cm
해설: 가스미터는 전기개폐기·전기미터 등 전기설비와 60cm 이상 이격하여 설치해야 합니다. 2026년 개정 필기 출제기준에는 가스설비 세부항목이 명시적으로 빠져 있어 출제비중이 낮아질 가능성이 있습니다.
20℃의 물 100kg을 80℃의 물로 만들려고 할 때, 필요한 열량은?
① 26,140kJ ② 25,540kJ ③ 25,140kJ ④ 24,140kJ
해설: Q=m·c·ΔT=100×4.19×(80-20)=100×4.19×60≒25,140kJ.
다음의 냉방부하 발생 요인 중 현열과 잠열부하를 모두 발생시키는 것은?
① 인체의 발생열량 ② 벽체로부터의 취득열량 ③ 유리로부터의 취득열량 ④ 송풍기에 위한 취득열량
해설: 인체는 체온에 의한 현열(대류·복사)뿐 아니라 호흡·땀 등을 통한 수분 방출(잠열)도 함께 발생시킵니다. 벽체·유리·송풍기 취득열량은 현열만 발생시킵니다.
다음과 같은 보일러의 출력 표시방법 중 가장 크게 표시되는 것은?
① 정미출력 ② 상용출력 ③ 정격출력 ④ 과부하출력
해설: 보일러 출력은 크기순으로 "정미출력 < 상용출력 < 정격출력 < 과부하출력" 순으로 커집니다. 과부하출력이 가장 큰 값으로 표시됩니다.
냉각용량이 400kW인 터보 냉동기에 순환되는 냉수량은? (단, 냉동기 입구의 냉수온도 12℃, 출구의 냉수온도 6℃, 물의 비열 4.2kJ/kg·K)
① 46.2㎥/h ② 57.1㎥/h ③ 83.6㎥/h ④ 98.6㎥/h
해설: Q[kW]=m[kg/s]×c×ΔT → m=400/(4.2×6)=15.87kg/s×3,600=57,143kg/h≒57.1㎥/h(물 밀도 1kg/L 기준).
양수펌프에서 유량이 2배로 증가하고 양정이 30% 감소하였다면 축동력의 변화량은?
① 10% 증가 ② 20% 증가 ③ 30% 증가 ④ 40% 증가
해설: 축동력은 유량×양정에 비례합니다(P∝Q·H). 새 동력비=2×0.7=1.4배, 즉 40% 증가합니다.
덕트 내의 풍속이 10m/s, 정압이 245Pa일 경우 전압은? (단, 공기의 밀도는 1.2kg/㎥이다.)
① 254Pa ② 272Pa ③ 305Pa ④ 343Pa
해설: 동압=½×ρ×V²=0.5×1.2×10²=60Pa. 전압=정압+동압=245+60=305Pa.
실용적 3,000㎥, 재실자 350인의 집회실이 있다. 실내온도를 19℃로 하기 위한 필요환기량은?
(외기온도 15℃, 재실자 1인당 발열량 80W, 실의 손실열량 4,000W, 공기의 밀도 1.2kg/㎥, 공기의 정압비열 1.01kJ/kg·K)
① 2,400㎥/h ② 4,950.50㎥/h ③ 17,821.8㎥/h ④ 21,600㎥/h
해설: 재실자 발생열량(350×80=28,000W)이 실의 손실열량(4,000W)보다 많아 실내에 24,000W(28,000-4,000)의 잉여 현열이 남습니다. 이 잉여열을 외기로 식혀 19℃를 유지해야 하므로, V=24kW/(1.2×1.01×(19-15))=24/4.848≒4.9505㎥/s×3,600≒17,821.8㎥/h.
유리의 일사부하계산에 사용되는 차폐계수의 기준값이 1.0인 유리는? (단, 내부 블라인드는 없음)
① 보통유리(두께：3mm)
② 흡열유리(두께：3mm)
③ 복층유리(두께：보통 3mm+보통 3mm)
④ 복층유리(두께：흡열 3mm+보통 3mm)
해설: 차폐계수는 3mm 두께의 보통(투명)유리를 기준값 1.0으로 삼아, 다른 유리들의 일사차폐 성능을 상대적으로 비교하는 지표입니다.
평균 BOD가 200ppm인 오수가 하루에 2,000㎥만큼 정화조에 유입되는 때 BOD 제거율이 85%인 경우는 BOD 제거율이 70%인 유출수 BOD의 몇 배인가?
① 1/2배 ② 2배 ③ 1/4배 ④ 4배
해설: 유출수BOD=유입BOD×(1-제거율). 제거율 85%일 때 유출수BOD=200×0.15=30ppm, 제거율 70%일 때 유출수BOD=200×0.30=60ppm. 30/60=1/2배.
③ 전기설비 및 소방시설일반 재분류 문제 (18문항)

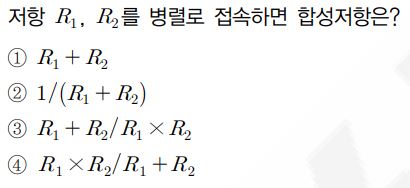

저항 R1, R2를 병렬로 접속하면 합성저항은?
① R1+R2 ② 1/(R1+R2) ③ (R1+R2)/(R1×R2) ④ (R1×R2)/(R1+R2)
해설: 두 저항의 병렬합성저항 공식은 R=(R1×R2)/(R1+R2)입니다.
전선에서 전류가 누설되지 않도록 전선을 비닐이나 고무 등의 저항률이 매우 큰 재료로 피복하는데, 이처럼 전류가 누설되지 않도록 하는 재료 자체의 저항을 의미하는 것은?
① 도체저항 ② 접촉저항 ③ 접지저항 ④ 절연저항
해설: 절연저항은 절연물(피복재)이 전류의 누설을 막는 정도를 나타내는 저항입니다.
다음이 설명하는 법칙은? — "회로망 중의 한 점에 흘러들어오는 전류의 총합과 흘러나가는 전류의 총합은 같다."
① 키르히호프 제1법칙 ② 키르히호프 제2법칙 ③ 전류분배의 법칙 ④ 옴의 법칙
해설: 키르히호프 제1법칙(전류법칙, KCL)은 한 절점에서 들어오는 전류의 합과 나가는 전류의 합이 같다는 법칙입니다.
3Ω의 저항과 4Ω의 유도성 리액턴스가 직렬로 연결된 교류회로에서의 역률은 얼마인가?
① 75% ② 60% ③ 30% ④ 80%
해설: Z=√(3²+4²)=5Ω. 역률=R/Z=3/5=60%.
교류전력에 관한 설명으로 옳지 않은 것은?
① 무효전력이 크면 역률이 커진다.
② 유효전력은 실제로 소비되는 전력이다.
③ 역률이 1일 때 유효전력과 피상전력은 같다.
④ 전열기와 같이 순수하게 저항성분만으로 구성되는 부하인 경우 전력은 전압(V)×전류(A)이다.
해설: 무효전력이 커지면 피상전력 대비 유효전력의 비율(역률)은 오히려 작아집니다. "무효전력이 크면 역률이 커진다"는 서술이 반대로 되어 있습니다.
다음과 같은 회로에서 a, b 간의 합성 정전용량은? (2μF+2μF가 직렬 연결된 상단 경로와, 2μF+2μF가 직렬 연결된 하단 경로가 서로 병렬로 a-b 사이에 연결된 회로)
① 1μF ② 2μF ③ 4μF ④ 8μF
해설: 상단 2μF 두 개 직렬=1μF, 하단도 마찬가지로 1μF. 이 두 1μF가 서로 병렬이므로 합성정전용량=1+1=2μF.
금속관 배선설비에 대한 설명 중 옳지 않은 것은?
① 금속관 배선은 절연전선을 사용하여서는 안 된다.
② 금속관 내에 전선은 접속점을 만들어서는 안 된다.
③ 금속관을 구부릴 때 금속관의 단면이 심하게 변형되지 않도록 구부려야 하며, 일반적으로 그 안측의 반지름은 관 안지름의 6배 이상이 되어야 한다.
④ 금속관 배선에 사용하는 금속관의 단면은 매끈하게 하고 전선의 피복이 손상될 우려가 없도록 하여야 한다.
해설: 금속관 배선은 오히려 절연전선을 사용해야 합니다(나전선 사용 금지). "절연전선을 사용하여서는 안 된다"는 서술이 반대로 되어 있습니다.
6극, 60Hz, 3상 유도전동기의 슬립이 5%일 때 회전수는?
① 1,120rpm ② 1,130rpm ③ 1,140rpm ④ 1,150rpm
해설: 동기속도Ns=120f/p=120×60/6=1,200rpm. 회전수N=Ns×(1-슬립)=1,200×0.95=1,140rpm.
농형 유도전동기에 대한 설명으로 옳지 않은 것은?
① 구조가 간단하여 취급방법이 간단하다.
② VVVF(Variable Voltage Variable Frequency) 방식으로 속도제어가 가능하다.
③ 기동전류가 커서 전동기 권선을 과열시키거나 전원전압의 변동을 일으킬 수 있다.
④ 슬립링에서 불꽃이 나올 염려가 있기 때문에 인화성 또는 폭발성 가스가 있는 곳에서는 사용할 수 없다.
해설: 슬립링은 권선형 유도전동기의 구성요소입니다. 농형 유도전동기는 슬립링이 없는 구조이므로 이 서술 자체가 성립하지 않습니다.
엘리베이터 설비에서 도어의 안전장치로서 승강장 도어가 열린 상태에서 모든 제약이 풀리면 자동으로 도어가 닫히도록 하는 장치는?
① 도어 머신 ② 도어 클로저 ③ 도어 인터로크 ④ 도어 안전 스위치
해설: 도어 클로저는 승강장 도어가 열려있을 때 제약이 풀리면 자동으로 닫히게 하는 장치입니다(문이 열린 채 방치되는 것을 방지).
제어동작 중에서 잔류편차(off set)를 일으키는 동작은?
① 미분제어 ② 비례제어 ③ 적분제어 ④ 비례적분제어
해설: 비례제어(P제어)는 목표치와 제어결과 사이에 항상 일정한 잔류편차(off set)가 남는 특성이 있습니다. 적분동작을 추가(PI제어)하면 이 잔류편차를 없앨 수 있습니다.
다음은 옥외소화전설비에 관한 설명이다. ( ) 안에 알맞은 것은?
— "호스접결구는 지면으로부터 높이가 0.5m 이상 1m 이하의 위치에 설치하고 특정소방대상물의 각 부분으로부터 하나의 호스접결구까지의 수평거리가 ( ) 이하가 되도록 설치하여야 한다."
① 20m ② 25m ③ 30m ④ 40m
해설: 옥외소화전 호스접결구는 각 부분으로부터 수평거리 40m 이하가 되도록 설치해야 합니다.
다음 중 물분무소화설비의 소화작용과 가장 관계가 먼 것은?
① 냉각효과 ② 질식효과 ③ 부촉매효과 ④ 희석효과
해설: 물분무소화설비는 물을 미세하게 분무하여 냉각·질식·희석 효과로 소화합니다. 부촉매효과(연쇄반응 억제)는 할론·분말소화약제 등 화학적 소화방식의 특징입니다.
옥내소화전설비가 갖춰진 10층 건물에 있어서 옥내소화전이 각 층에 2개씩 설치되어 있다면, 옥내소화전설비의 수원의 저수량은 최소 얼마 이상이 되도록 하여야 하는가?
① 5.2㎥ ② 13㎥ ③ 14㎥ ④ 15.6㎥
해설: 옥내소화전 수원 저수량 Q=2.6㎥×N(N=가장 많이 설치된 층의 소화전개수, 최대 2개까지 적용, 30층 미만 기준). N=2이므로 Q=2.6×2=5.2㎥.
전반조명에 관한 설명으로 옳지 않은 것은?
① 조도가 균일하고 그림자가 부드럽다.
② 일반적으로 사무실이나 학교 조명에 많이 사용된다.
③ 원하는 곳에서 원하는 방향으로 조도를 주는 것이 용이하다.
④ 작업대의 위치가 변하여도 등기구의 배치를 변경시킬 필요가 없다.
해설: "원하는 곳에서 원하는 방향으로 조도를 주는 것"은 국부조명의 특징입니다. 전반조명은 실 전체를 균일하게 밝히는 방식으로 특정 위치·방향에 집중된 조도를 주기 어렵습니다.
온도 변화를 검출하는 열전대에 적용되는 법칙은?
① 줄효과 ② 제백효과 ③ 퍼킨제효과 ④ 펠티어효과
해설: 제백효과(Seebeck effect)는 서로 다른 두 금속의 접합부에 온도차가 있을 때 기전력이 발생하는 현상으로, 열전대(온도센서)의 작동 원리입니다.
피뢰설비에서 수뢰부시스템의 설치 시 사용되는 보호 범위 산정방식에 속하지 않는 것은?
① 그물망법 ② 면적법 ③ 보호각법 ④ 회전구체법
해설: 수뢰부시스템의 보호범위 산정방식은 돌침(보호각법)·수평도체(그물망법)·회전구체법의 3가지 방식이 표준입니다. "면적법"은 실존하지 않는 명칭으로 함정 선택지입니다.
다음은 소형소화기에 대한 설명이다. ( ) 안에 알맞은 것은?
— "소형소화기의 능력단위는 ( ㉮ ) 이상이면서 대형소화기의 능력단위 미만인 소화기이고, 대형소화기는 화재 시 사람이 운반할 수 있도록 운반대와 바퀴가 설치되어 있고, 능력단위가 A급 10단위 이상, B급 ( ㉯ )단위 이상인 소화기이다."
① 1 / 10 ② 2 / 20 ③ 1 / 20 ④ 2 / 30
해설: 소형소화기는 능력단위 1단위 이상~대형소화기 기준 미만이며, 대형소화기는 A급 10단위 이상, B급 20단위 이상의 능력단위를 갖습니다.
④ 건축설비 관련법규 재분류 문제 (22문항)
다음은 스프링클러설비를 설치하여야 하는 특정소방대상물에 관한 기준 내용이다. ( ) 안에 알맞은 것은?
— "판매시설로서 바닥면적의 합계가 ( ) 이상이거나 수용인원이 ( ) 이상인 경우에는 모든 층"
① 5,000㎡ / 300명 ② 5,000㎡ / 500명 ③ 10,000㎡ / 300명 ④ 10,000㎡ / 500명
해설: 판매시설은 바닥면적 합계 5,000㎡ 이상이거나 수용인원 500명 이상인 경우 모든 층에 스프링클러설비를 설치해야 합니다.
다음은 특정소방대상물의 소방시설 설치의 면제기준 내용이다. ( ) 안에 알맞은 것은?
— "스프링클러설비를 설치해야 하는 특정소방대상물(발전시설 중 전기저장시설은 제외)에 적응성 있는 자동소화장치 또는 ( )를 화재안전기준에 적합하게 설치한 경우에는 그 설비의 유효범위에서 설치가 면제된다."
① 연결살수설비 ② 상수도 소화용수설비 ③ 자동화재탐지설비 ④ 물분무등소화설비
해설: 스프링클러설비는 자동소화장치 또는 물분무등소화설비(물분무·미분무·포·이산화탄소 등)로 대체 설치 시 면제됩니다.
다음 중 다중이용 건축물에 해당하지 않는 것은? (단, 16층 미만인 건축물인 경우)
① 종교시설의 용도로 쓰는 바닥면적의 합계가 5,000㎡ 이상인 건축물
② 판매시설의 용도로 쓰는 바닥면적의 합계가 5,000㎡ 이상인 건축물
③ 업무시설의 용도로 쓰는 바닥면적의 합계가 5,000㎡ 이상인 건축물
④ 의료시설 중 종합병원의 용도로 쓰는 바닥면적의 합계가 5,000㎡ 이상인 건축물
해설: 다중이용건축물은 문화및집회시설·종교시설·판매시설·운수시설(여객용시설)·의료시설 중 종합병원·숙박시설 중 관광숙박시설이 바닥면적 5,000㎡ 이상인 경우입니다. 업무시설은 이 목록에 포함되지 않습니다.
방화구조에 해당하지 않는 것은?
① 심벽에 흙으로 맞벽치기한 것
② 철망모르타르로서 그 바름두께가 2cm인 것
③ 석고판 위에 시멘트모르타르를 바른 것으로서 그 두께의 합계가 2cm인 것
④ 시멘트모르타르 위에 타일을 붙인 것으로서 그 두께의 합계가 2.5cm인 것
해설: 석고판 위 시멘트모르타르 바름은 그 두께 합계가 2.5cm 이상이어야 방화구조로 인정됩니다. "2cm"는 기준에 못 미쳐 틀렸습니다.
다음 중 건축법상 제1종 근린생활시설에 해당되지 않는 것은?
① 일반음식점 ② 치과의원 ③ 마을회관 ④ 이용원
해설: 일반음식점은 휴게음식점·제과점 등과 달리 제2종 근린생활시설로 분류됩니다. 치과의원(의원급 의료시설)·마을회관(주민공동시설)·이용원은 제1종 근린생활시설입니다.
건축물을 특별시나 광역시에 건축하는 경우 특별시장 또는 광역시장의 허가를 받아야 하는 건축물의 층수 기준은?
① 8층 이상 ② 15층 이상 ③ 21층 이상 ④ 31층 이상
해설: 층수 21층 이상(또는 연면적 합계 10만㎡ 이상)인 건축물은 특별시장·광역시장의 허가를 받아야 합니다.
다음은 지하층과 피난층 사이의 개방공간 설치에 관한 기준 내용이다. ( ) 안에 알맞은 것은?
— "바닥면적의 합계가 ( ) 이상인 공연장·집회장·관람장 또는 전시장을 지하층에 설치하는 경우에는... 천장이 개방된 외부 공간을 설치하여야 한다."
① 1,000㎡ ② 2,000㎡ ③ 3,000㎡ ④ 4,000㎡
해설: 바닥면적 합계 3,000㎡ 이상인 공연장·집회장·관람장·전시장을 지하층에 설치할 경우, 천장이 개방된 외부 피난공간을 설치해야 합니다.
관련 규정에 의하여 건축물의 출입구에 설치하는 회전문은 계단이나 에스컬레이터로부터 최소 얼마 이상의 거리를 두어야 하는가?
① 1.0m ② 1.5m ③ 2.0m ④ 2.5m
해설: 회전문은 계단이나 에스컬레이터로부터 2m 이상의 거리를 두고 설치해야 합니다(원활한 피난동선 확보).
계단을 대체하여 설치하는 경사로의 경사도는 최대 얼마를 넘지 않도록 하여야 하는가?
① 1:4 ② 1:8 ③ 1:12 ④ 1:16
해설: 계단 대체 경사로의 경사도는 1:8을 넘지 않아야 합니다.
복도의 너비 및 설치기준에 따른 복도의 유효너비가 옳지 않은 것은? (단, 양 옆에 거실이 있는 복도의 경우)
① 고등학교：2.4m 이상
② 유치원：1.8m 이상
③ 공동주택：1.8m 이상
④ 중학교：2.4m 이상
해설: 양옆 거실이 있는 복도 기준에서 유치원·초등학교·중학교·고등학교는 모두 2.4m 이상이 기준입니다. "유치원 1.8m"는 기준에 못 미쳐 틀렸습니다.
신축 또는 리모델링을 하는 경우, 시간당 0.5회 이상의 환기가 이루어질 수 있도록 자연환기설비 또는 기계환기설비를 설치하여야 하는 공동주택의 최소 세대수는?
① 20세대 ② 30세대 ③ 50세대 ④ 100세대
해설: 신축·리모델링하는 30세대 이상의 공동주택은 시간당 0.5회 이상의 환기설비를 설치해야 합니다.
다음 중 방송 공동수신설비를 설치하여야 하는 대상 건축물에 속하는 것은?
① 종교시설 ② 고등학교 ③ 다세대주택 ④ 유스호스텔
해설: 방송 공동수신설비는 공동주택(다세대주택 포함)에 설치가 의무화되어 있습니다.
피뢰설비를 설치하여야 하는 건축물의 최소 높이기준은?
① 10m ② 15m ③ 20m ④ 30m
해설: 높이 20m 이상인 건축물은 피뢰설비 설치 대상입니다.
6층 이상의 거실면적의 합계가 11,000㎡인 교육연구시설에 설치하여야 하는 승용 승강기의 최소 대수는? (단, 8인승 승용 승강기인 경우)
① 3대 ② 4대 ③ 5대 ④ 6대
해설: 교육연구시설(기타용도)의 승용승강기 산정식은 "1+(6층이상 거실면적합계-3,000)÷3,000"입니다. 1+(11,000-3,000)/3,000=1+2.67≒3.67 → 올림하여 4대.
높이가 31m를 넘는 각 층의 바닥면적 중 최대 바닥면적이 3,000㎡인 건축물에 비상용 승강기를 설치하여야 할 때 비상용 승강기의 최소 대수는?
① 2대 ② 3대 ③ 4대 ④ 5대
해설: 비상용승강기 산정식은 "1+(최대바닥면적-1,500)÷3,000"입니다. 1+(3,000-1,500)/3,000=1+0.5=1.5 → 올림하여 2대.
건축물의 에너지절약설계기준상 단열계획에 대한 건축부문의 권장사항으로 옳지 않은 것은?
① 외벽 부위는 내단열로 시공한다.
② 외피의 모서리 부분은 열교가 발생하지 않도록 단열재를 연속적으로 설치한다.
③ 건물의 창 및 문은 가능한 작게 설계하고, 특히 열손실이 많은 북측 거실의 창 및 문의 면적은 최소화한다.
④ 태양열 유입에 의한 냉·난방부하를 저감할 수 있도록 일사조절장치, 태양열취득률(SHGC), 창 및 문의 면적비 등을 고려한 설계를 한다.
해설: 에너지절약설계기준은 열교 방지와 기밀성 확보를 위해 외벽 부위를 외단열로 시공할 것을 권장합니다. "내단열로 시공한다"는 서술이 반대로 되어 있습니다.
다음 중 축냉식 전기냉방설비의 설계기준 내용으로 옳지 않은 것은?
① 열교환기는 시간당 평균냉방열량을 처리할 수 있는 용량 이하로 설치하여야 한다.
② 자동제어설비는 필요할 경우 수동조작이 가능하도록 하여야 하며 감시기능 등을 갖추어야 한다.
③ 축열조는 축냉 및 방냉운전을 반복적으로 수행하는데 적합한 재질의 축냉재를 사용하여야 한다.
④ 부분축냉방식의 경우에는 냉동기가 축냉운전과 방냉운전 또는 냉동기와 축열조의 동시운전이 반복적으로 수행하는 데 아무런 지장이 없어야 한다.
해설: 열교환기는 시간당 평균냉방열량이 아니라 최대(피크)냉방열량을 처리할 수 있는 용량 이상으로 설치해야 합니다. "평균냉방열량 이하"라는 서술이 틀렸습니다.
다음의 소방시설 중 경보설비에 속하지 않는 것은?
① 누전경보기 ② 비상방송설비 ③ 무선통신보조설비 ④ 자동화재탐지설비
해설: 무선통신보조설비는 경보설비가 아니라 소화활동설비에 속합니다.
다음은 특정소방대상물의 소방시설 설치의 면제에 관한 기준 내용이다. ( ) 안에 알맞은 것은?
— "비상경보설비 또는 단독경보형 감지기를 설치하여야 하는 특정소방대상물에 ( )를 화재안전기준에 적합하게 설치한 경우에는 그 설비의 유효범위에서 설치가 면제된다."
① 비상방송설비 ② 자동화재탐지설비 ③ 자동화재속보설비 ④ 무선통신보조설비
해설: 비상경보설비·단독경보형감지기는 자동화재탐지설비를 설치하면 그 유효범위에서 면제됩니다.
다음은 특정소방대상물의 소방시설 설치의 면제기준 내용이다. ( ) 안에 속하지 않는 소방시설은?
— "연결살수설비를 설치하여야 하는 특정소방대상물에 송수구를 부설한 ( )를 화재안전기준에 적합하게 설치한 경우에는 그 설비의 유효범위에서 설치가 면제된다."
① 옥내소화전설비 ② 스프링클러설비 ③ 물분무소화설비 ④ 미분무소화설비
해설: 연결살수설비 면제 조건에는 송수구를 부설한 스프링클러설비·물분무소화설비·미분무소화설비가 포함됩니다. 옥내소화전설비는 이 면제 리스트에 포함되지 않습니다.
방염성능기준 이상의 실내장식물 등을 설치하여야 하는 특정소방대상물에 속하는 것은?
① 아파트 ② 기숙사 ③ 숙박시설 ④ 실내수영장
해설: 숙박시설은 방염성능기준 이상의 실내장식물 등을 설치해야 하는 대상물에 포함됩니다. 공동주택(아파트)은 원칙적으로 방염 대상에서 제외됩니다.
다음에서 설명하는 건축은?
— "기존 건축물이 있는 대지에서 건축물의 건축면적, 연면적, 층수 또는 높이를 늘리는 것을 말한다."
① 증축 ② 개축 ③ 재축 ④ 신축
해설: 증축은 기존 건축물이 있는 대지에서 건축면적·연면적·층수·높이를 늘리는 것을 말합니다.
📋 이번 회차 정리 요약
- 2024년 1회 기출복원 원본 100문항 중 순수 건축일반(구조·계획) 16문항을 제외하고, 건축환경(열섬현상·측창채광·결로·언어명료도) 4문항을 살려 총 84문항을 2026년 개정 출제기준 4과목 체계로 재분류·재넘버링 완료 (1~26번 건축설비계획 / 27~44번 건축설비설계 / 45~62번 전기설비 및 소방시설일반 / 63~84번 건축설비 관련법규)
- 계산문제(수압·팽창률·열량·냉수량·축동력·전압·환기량·BOD·역률·정전용량·회전수·승강기대수 등) 15문항은 전부 직접 검산하여 정답과 대조 확인했습니다
- 화재안전기준(NFSC) 성격의 소방기술기준 문제는 3과목으로, 소방시설법 시행령상 설치대상·면제기준 문제는 4과목으로 구분하여 분류했습니다
- 가스미터 설치거리(문35)는 2026년 개정 필기 출제기준에 가스설비 세부항목이 빠져있어 ★유의 표시를 해두었으니 참고 바랍니다
'자격증 > 건축설비기사' 카테고리의 다른 글
| 2024년 1회 건축설비기사 필기 기출복원문제 (0) | 2026.07.26 |
|---|---|
| 2026년 1회·2회 건축설비기사 필기 신규 기출복원문제 (0) | 2026.07.24 |
| 2025년 3회 건축설비기사 필기 기출복원문제 (0) | 2026.07.23 |
| 2025년 2회 건축설비기사 필기 기출복원문제 (0) | 2026.07.23 |
| 2025년 1회 건축설비기사 필기 기출복원문제 (1) | 2026.07.21 |
