2024년 3회 건축설비기사 필기 기출복원문제 완전정복
2026년 개정 출제기준 기준 재분류 · 해설 · 암기팁
⚠️ 2026년 출제기준 변경 안내
- 원본은 구 5과목 체계(1.건축일반 20문항 / 2.위생설비 20문항 / 3.공기조화설비 20문항 / 4.소방및전기설비 20문항 / 5.건축설비관계법규 20문항)였습니다.
- 21~100번(80문항)을 신출제기준 4과목 체계로 재분류하고, 등장 순서 그대로 1~80번을 새로 부여했습니다: ① 건축설비계획(1~13번) ② 건축설비설계(14~40번) ③ 전기설비 및 소방시설일반(41~60번) ④ 건축설비 관련법규(61~80번)
- 계산문제는 모두 직접 검산하여 정답을 재확인했습니다.
- 법규 문제는 국가법령정보센터 최신 조문으로 교차검증했습니다.
· 1과목 건축설비계획: 기초지식(건축환경·열역학·유체역학·습공기선도) + 설계조건검토 + 설비시스템검토(방식비교) + 설비자재
· 2과목 건축설비설계: 열원·공조·환기·위생설비의 구체적 설계·계산
· 3과목 전기설비 및 소방시설일반: 전기이론 + 건축전기설비 + 자동제어 + 소방시설기초
· 4과목 건축설비 관련법규: 건축법 + 기계설비법 + 소방시설법 + 에너지·인증기준
① 건축설비계획 재분류 문제 (13문항)
유체에 관한 설명 중 옳지 않은 것은?
① 동점성계수는 점성계수에 비례하고 밀도에 반비례한다.
② 레이놀즈수는 동점성계수 및 관경에 비례하고 밀도에 반비례한다.
③ 연속의 법칙에 의하면 관의 단면적이 큰 곳은 유속이 작고, 역으로 단면적이 작은 곳에서는 유속이 크게 된다.
④ 베르누이의 정리에 의하면 유체가 가지고 있는 속도에너지, 위치에너지 및 압력에너지의 총합은 흐름 내 어디에서나 일정하다.
해설: 레이놀즈수 Re=VD/ν(=ρVD/μ)로, 유속과 관경에 비례하고 동점성계수에는 반비례합니다. "동점성계수에 비례한다"는 서술이 반대로 되어 있습니다.
액체 중에 직경이 작은 관을 세웠을 때 관 속의 액면이 관 밖의 액면보다 높거나 낮게 되는 현상은?
① 층류 현상 ② 난류 현상 ③ 모세관 현상 ④ 베르누이 현상
해설: 표면장력에 의해 지름이 작은 관 안에서 액면이 관 밖보다 높거나 낮아지는 현상을 모세관 현상이라 합니다.
물의 경도에 대한 설명 중 옳지 않은 것은?
① 경도가 큰 물을 경수, 경도가 낮은 물을 연수라고 한다.
② 연수는 쉽게 비누 거품을 일으키지만 음료용으로 적합하지 않다.
③ 경수를 보일러 용수로 사용하면 관 내부에 스케일이 생겨 전열효율이 감소된다.
④ 물의 경도는 물속에 녹아 있는 칼슘, 마그네슘 등의 염류의 양을 탄산마그네슘의 농도로 환산하여 나타낸 것이다.
해설: 물의 경도는 칼슘·마그네슘 등의 염류량을 탄산칼슘(CaCO₃) 농도로 환산해 나타내는 것이 표준입니다. "탄산마그네슘"이라는 서술이 틀렸습니다.
다음 중 위생설비를 유닛화하여 얻는 이점과 가장 관계가 먼 것은?
① 공기의 단축
② 품질의 향상
③ 공장작업의 최소화
④ 현장작업의 안정성 향상
해설: 유닛화는 부품을 공장에서 미리 제작해 현장 작업을 줄이는 방식으로, 오히려 공장작업이 늘어나고 현장작업이 최소화되는 것이 목적입니다. "공장작업의 최소화"는 유닛화의 이점과 반대되는 서술입니다.
펌프에 관한 설명으로 옳은 것은?
① 펌프의 축동력은 회전수의 제곱에 비례한다.
② 볼류트 펌프는 임펠러 주위에 안내날개를 갖고 있기 때문에 고양정을 얻을 수 있다.
③ 펌프 1대에 임펠러 1개를 갖고 있는 것을 단단(單段)펌프라 하며 양정이 그다지 높지 않은 경우에 사용된다.
④ 캐비테이션을 방지하기 위해서는 흡수관을 가능한 한 길고 가늘게 함과 동시에 관 내에 공기가 체류할 수 있도록 배관한다.
해설: 상사법칙상 축동력은 회전수의 세제곱에 비례합니다(①틀림). 안내날개(디퓨저)는 터빈펌프의 특징으로 볼류트펌프에는 안내날개가 없습니다(②틀림). 캐비테이션 방지를 위해서는 흡입관을 짧고 굵게 하여 공기가 체류하지 않도록 해야 합니다(④틀림). 단단펌프는 임펠러 1개로 구성되며 저양정에 사용된다는 설명은 옳습니다.
단전, 단수 시에도 일정량의 급수가 가능한 급수방식은?
① 고가탱크방식 ② 압력탱크방식 ③ 펌프직송방식 ④ 수도직결방식
해설: 고가수조방식은 옥상 등에 물을 저장해두므로, 정전이나 단수가 발생해도 저장된 물로 일정 기간 급수가 가능합니다.
건구온도 33℃, 절대습도 0.021kg/kg′의 공기 20kg과 건구온도 25℃, 절대습도 0.012kg/kg′의 공기 80kg을 단열혼합하였을 때, 혼합공기의 건구온도와 절대습도는?
① 건구온도:26.6℃, 절대습도:0.0138kg/kg′
② 건구온도:26.6℃, 절대습도:0.0192kg/kg′
③ 건구온도:31.4℃, 절대습도:0.0138kg/kg′
④ 건구온도:31.4℃, 절대습도:0.0192kg/kg′
해설: 혼합온도=(20×33+80×25)/100=26.6℃. 혼합절대습도=(20×0.021+80×0.012)/100=0.0138kg/kg′. 질량가중평균으로 계산합니다.
습공기선도상의 상태점(건구온도 26℃, 상대습도 50%)에서 건구온도만을 낮출 경우 상승하는 것은?
① 상대습도 ② 습구온도 ③ 비체적 ④ 엔탈피
해설: 절대습도(수분량)가 일정한 상태에서 건구온도만 낮추면 포화수증기량이 줄어들어 상대습도는 상승합니다. 비체적과 엔탈피는 온도가 낮아지면 함께 감소합니다.
다음 중 현열로만 구성된 냉방부하의 종류는?
① 인체의 발생열량
② 유리로부터 취득열량
③ 극간풍에 의한 취득열량
④ 외기의 도입으로 인한 취득열량
해설: 인체발생열은 현열+잠열(호흡·발한), 극간풍과 외기도입은 현열+잠열이 모두 포함됩니다. 유리를 통한 전도·일사 취득열량은 현열만으로 구성됩니다.
단일덕트 정풍량방식에 관한 설명으로 옳은 것은?
① 변풍량방식에 비해 설비비가 많이 든다.
② 2중덕트방식에 비해 냉·온풍의 혼합손실이 많다.
③ 부하변동에 대한 제어응답이 변풍량방식에 비해 느리다.
④ 실내의 열부하 변동에 따라 송풍량을 조절하는 방식이다.
해설: 정풍량(CAV)방식은 송풍량이 일정하고 온도만으로 조절하기 때문에, 부하변동에 대한 응답이 변풍량(VAV)방식보다 느립니다. ①VAV보다 설비비가 적게 들고, ②단일덕트는 혼합손실 자체가 없으며(2중덕트 특징), ④는 VAV방식의 설명입니다.
단효용 흡수식 냉동기와 비교한 2중 효용 흡수식 냉동기의 특징으로 옳은 것은?
① 고압응축기와 저압응축기가 있다.
② 고온증발기와 저온증발기가 있다.
③ 고온발생기와 저온발생기가 있다.
④ 증발기가 2중으로 되어 있다.
해설: 2중효용 흡수식냉동기는 발생기(재생기)가 고온발생기·저온발생기로 나뉘어 열효율을 높인 구조입니다.
히트펌프에 관한 설명으로 옳지 않은 것은?
① 1대의 기기로 냉방과 난방을 겸용할 수 있다.
② 냉동 사이클에서 응축기의 방열을 난방에 이용한다.
③ 냉동기의 성적계수는 히트펌프의 성적계수보다 1만큼 크다.
④ 히트펌프의 성적계수를 향상시키기 위해 지열 등을 이용할 수 있다.
해설: 히트펌프의 난방성적계수(COP_h)는 냉동기의 냉방성적계수(COP_c)보다 1만큼 큽니다(COP_h=COP_c+1). "냉동기가 히트펌프보다 1만큼 크다"는 반대로 서술되어 틀렸습니다.
다음 중 인체의 열쾌적에 영향을 미치는 물리적 온열요소에 속하는 것은?
① 상대습도 ② 노점온도 ③ 엔탈피 ④ 현열비
해설: 인체 열쾌적을 결정하는 물리적 온열요소는 기온·습도(상대습도)·기류·주위벽 복사온도의 4가지입니다. 노점온도·엔탈피·현열비는 공기상태를 나타내는 파생 지표로, 직접적인 물리적 온열요소로는 분류되지 않습니다.
② 건축설비설계 재분류 문제 (27문항)
35m의 높이에 있는 고가수조에 유속 2m/sec로 양수량 10㎥/h의 물을 양수하려고 할 때 펌프의 구경은?
① 약25mm ② 약42mm ③ 약52mm ④ 약62mm
해설: Q=10㎥/h=0.002778㎥/s. A=Q/V=0.002778/2=0.001389㎥. D=√(4A/π)=√(4×0.001389/3.1416)≒0.0421m=42.1mm.
고가수조의 유효용량 산정 시 기준이 되는 급수량은?
① 1일 급수량
② 시간 평균 예상급수량
③ 순간 최대 예상급수량
④ 시간 최대 예상급수량
해설: 고가수조(옥상탱크)의 유효용량은 사용량이 일시에 몰리는 상황에 대응하기 위해 순간최대예상급수량을 기준으로 산정합니다.
급수배관의 계획 및 시공에 관한 설명 중 옳지 않은 것은?
① 음료용 급수관과 다른 용도의 배관을 크로스커넥션해서는 안 된다.
② 주배관에는 적당한 위치에 플랜지 이음을 하여 보수점검을 용이하게 한다.
③ 수평배관에는 오물이 정체하지 않도록 하며, 어쩔 수 없이 각종 오물이 정체하는 곳에는 공기빼기밸브를 설치한다.
④ 높은 유수음이나 수격작용이 발생할 염려가 있는 급수계통에는 에어체임버나 워터해머 방지기 등의 완충장치를 설치한다.
해설: 오물이 정체하는 곳에는 청소구(드레인)를 설치해야 하며, "공기빼기밸브"는 오물 제거와 무관한 부품입니다.
급탕배관의 설계 및 시공상의 주의점에 대한 설명 중 옳지 않은 것은?
① 배관은 균등한 구배로 하고 역구배나 공기정체가 일어나기 쉬운 배관 등을 피한다.
② 상향배관의 경우 급탕관은 상향구배, 반탕관은 하향구배로 한다.
③ 하향배관의 경우는 급탕관은 하향구배, 반탕관은 상향구배로 한다.
④ 배관에는 관의 신축을 방해받지 않도록 신축이음쇠를 설치한다.
해설: 하향배관에서도 급탕관·반탕관 모두 하향구배로 설치하는 것이 원칙입니다(공기가 정체하지 않도록). "반탕관은 상향구배"라는 서술이 틀렸습니다.
온도 0℃, 길이 400m의 강관에 60℃의 급탕이 흐를 때 강관의 신축량(m)은?
(단, 강관의 선팽창수계수는 1.1×10⁻⁵/℃임)
① 0.112 ② 0.264 ③0.325 ④0.413
해설: ΔL=L×α×ΔT=400×1.1×10⁻⁵×60=0.264m.
급탕장치 내의 전수량 3,000L인 5℃의 물을 60℃까지 가열할 때 물의 팽창량(L)은?
(단, 5℃ 물의 비중량은 0.999kg/L, 60℃ 물의 비중량은 0.983kg/L)
① 13 ② 26 ③49 ④74
해설: 가열 후 부피=3,000×(0.999/0.983)≒3,048.8L. 팽창량=3,048.8-3,000≒49L.
LNG에 관한 설명으로 옳지 않은 것은?
① 주성분은 메탄(CH₄)이다.
② LPG에 비해 발열량이 작다.
③ 천연가스를 냉각하여 액화한 것이다.
④ 상온에서 공기보다 비중이 크므로 인화 폭발의 우려가 있다.
해설: LNG(메탄 주성분)는 공기보다 비중이 작아(가벼워) 누출 시 위로 확산됩니다. "공기보다 비중이 크다"는 서술은 LPG(프로판·부탄)의 특징이며 LNG와는 반대로 서술되었습니다. 2026년 개정 필기 출제기준에는 가스설비 세부항목이 명시적으로 빠져 있어 출제비중이 낮아질 가능성이 있습니다.
다음과 같은 특징을 갖는 대변기 세정 급수방식은?
— "세정의 경우에는 대변기로의 공급수량이나 압력이 일정하다. 세정효과가 양호하며 소음이 적다. 우리나라의 주택에 널리 사용되고 있다."
① 로 탱크식 ② 기압 탱크식 ③ 하이 탱크식 ④ 플러시 밸브식
해설: 로우탱크식(낮은 위치 탱크)은 미리 저장된 물을 이용해 일정한 수량·압력으로 세정하며, 소음이 적어 국내 주택에 가장 널리 사용됩니다.
다음 중 배수트랩이 구비해야 할 조건과 가장 관계가 먼 것은?
① 가능한 한 구조가 간단할 것
② 배수 시에 자기세정이 가능할 것
③ 가동부분이 있으며 가동부분에 봉수를 형성할 것
④ 유효 봉수 깊이(50mm 이상 100mm 이하)를 가질 것
해설: 좋은 트랩은 가동부분(움직이는 부품)이 없어야 고장·마모 위험이 적습니다. "가동부분이 있으며 그 가동부분에 봉수를 형성"하는 구조는 오히려 바람직하지 않은 조건입니다.
통기배관에 관한 설명 중 옳지 못한 것은?
① 통기입관의 하부는 관경을 축소하지 않고 최저위의 배수횡지관보다 저위치에서 배수입관이나 배수횡주관에 접속하도록 한다.
② 통기관 말단의 개구부가 동결에 의해서 폐쇄될 염려가 있는 경우는 개구부의 관경을 50mm 이상으로 해야 한다.
③ 통기관은 오수의 유입으로 통기가 방해되지 않도록 해야 한다.
④ 통기관 말단은 건물의 돌출부 하부에 개구해서는 안 된다.
해설: 동결 우려가 있는 지역에서 통기관 말단 개구부의 관경은 통상 75mm 이상으로 키워야 합니다. "50mm 이상"이라는 수치가 기준보다 작아 틀렸습니다.
일반적으로 관경이 75mm 이하인 배수수평지관의 최소 구배로 옳은 것은?
① 1/50 이상 ② 1/100 이상 ③1/150 이상 ④1/200 이상
해설: 관경65~75mm 이하 배수수평지관의 최소구배는 1/50 이상이 기준입니다(관경이 클수록 구배는 완만해집니다).
다음( ) 안에 알맞은 것은?
— "서리에 의한 막힘을 방지하기 위하여 외기설계온도 TAC 97.5값이 영하 18℃ 이하인 경우로서 지붕이나 벽을 관통하여 연장하는 모든 통기관의 관경은 DN( ) 이상이어야 한다."
① 50 ② 60 ③70 ④80
해설: 극저온 지역(TAC 영하18℃ 이하)에서는 서리로 인한 폐쇄를 막기 위해 통기관 관경을 DN80 이상으로 크게 해야 합니다.
중앙식 급탕방식의 직접 가열식과 간접 가열식의 비교가 잘못된 것은?
① 직접 가열식은 구조가 간단하고 열효율이 높다.
② 간접 가열식은 난방용 보일러와 겸용할 수 있다.
③ 직접 가열식은 대규모 건축물에 많이 쓰인다.
④ 간접 가열식은 저압의 보일러를 사용하여도 되며, 내식성도 직접 가열식에 비하여 유리하다.
해설: 직접가열식은 소규모 건물에 주로 쓰이고, 간접가열식이 오히려 대규모 건축물에 많이 쓰입니다(고압보일러 부담 회피, 스케일 방지). "직접가열식이 대규모에 쓰인다"는 서술이 반대로 되어 있습니다.
다음 중 급수용 저수조에 관한 설명으로 옳지 않은 것은?
① 5㎥를 초과하는 저수조는 청소·위생 점검 및 보수 등 유지 관리를 위하여 1개의 저수조를 2 이상의 부분으로 구획하거나 저수조를 2개 이상 설치한다.
② 넘침관(over flow pipe)은 간접 배수로 한다.
③ 한 변의 길이가 60cm인 각형 또는 지름이 60cm인 원형 맨홀을 설치해야 한다
④ 청소 및 배수를 위해 최하단부에 배수밸브를 설치한다.
해설: 저수조 점검구(맨홀)는 한 변 또는 지름 60cm 이상이 기준이며, 그보다 크게 설치해도 무방합니다. "60cm인"이라는 표현은 크기를 정확히 60cm로 한정한 서술이라 "이상"이라는 기준의 취지와 맞지 않아 틀린 것으로 처리됩니다.

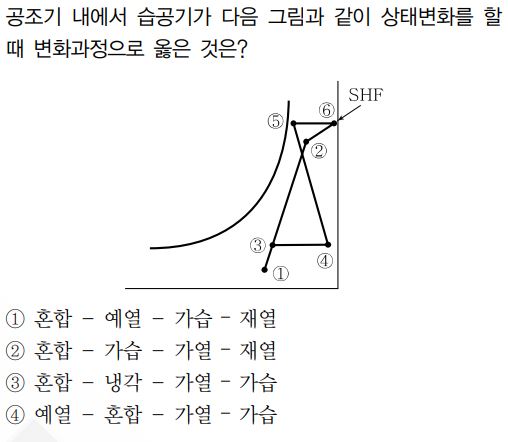

공조기 내에서 습공기가 그림과 같이 상태변화를 할 때 변화과정으로 옳은 것은?
(건구온도 기준으로 혼합 후 우상향 → 상승 → 다시 우상향하는 4단계 변화 그래프)
① 혼합 - 예열 - 가습 - 재열
② 혼합 - 가습 - 가열 - 재열
③ 혼합 - 냉각 - 가열 - 가습
④ 예열 - 혼합 - 가열 - 가습
해설: 그림상 혼합된 공기가 예열(건구온도만 상승)되고, 이후 가습(절대습도 상승)이 이루어진 뒤, 재열로 최종 온도를 맞추는 4단계 과정을 나타냅니다.
온수에서 분리된 공기를 배제하기 위한 배관방법으로 가장 알맞은 것은?
① 배수밸브를 설치한다.
② 감압밸브를 설치한다.
③ 팽창관에 밸브를 설치한다.
④ 팽창탱크를 향하여 선상향 구배로 한다.
해설: 온수 중에서 분리된 공기가 자연스럽게 위쪽의 팽창탱크로 모여 배출되도록, 배관을 팽창탱크 방향으로 상향구배로 설치해야 합니다.
다음 중 증기 트랩에 속하지 않는 것은?
① 벨 트랩 ② 버킷 트랩 ③ 플로트 트랩 ④ 충격식 트랩
해설: 버킷트랩·플로트트랩·충격식(디스크형)트랩은 증기트랩의 종류입니다. 벨트랩은 바닥배수 등에 쓰이는 배수트랩(봉수트랩)으로, 증기트랩이 아닙니다.
보일러 주위 배관 중 하트포드 접속법에 대한 설명으로 옳은 것은?
① 저압보일러에서 중력환수방식은 환수관의 일부가 파손되었을 때 보일러수의 유실을 방지하기 위해 사용된다.
② 진공환수식에서 환수보다 방열기가 낮은 위치에 있을 때 응축수를 끌어올리기 위해 사용된다.
③ 열교환에 의해 생긴 응축수와 증기에 혼입되어 있는 공기를 배출하여 열교환의 가열작용을 유지하기 위해 사용된다.
④ 배관이 온도변화에 의해 늘어나고 줄어드는 것을 흡수하기 위해 사용된다.
해설: 하트포드 접속법은 저압증기보일러의 중력환수식에서, 환수관 일부가 파손되거나 안전저수위 이하로 물이 빠지는 것을 막기 위해 균형관을 안전수위 부근에 접속하는 배관법입니다.
동일 송풍기에서 회전수를 2배로 했을 경우 풍량, 정압 및 소요동력의 변화량으로 옳은 것은?
① 풍량4배, 정압8배, 소요동력2배
② 풍량4배, 정압2배, 소요동력8배
③ 풍량2배, 정압8배, 소요동력4배
④ 풍량2배, 정압4배, 소요동력8배
해설: 송풍기 상사법칙에서 풍량은 회전수에 비례(2배), 정압은 회전수의 제곱에 비례(4배), 동력은 회전수의 세제곱에 비례(8배)합니다.
다음 중 에어필터의 효율 측정법이 아닌 것은?
① 중량법 ② 비색법 ③체적법 ④DOP법
해설: 에어필터 효율 측정법에는 중량법(대형입자용), 비색법(변색도법, 중형입자용), DOP법(계수법, 초미세입자용)이 있습니다. 체적법은 필터효율 측정법으로 사용되지 않습니다.
코일 입구공기온도 30℃, 출구공기온도 15℃, 코일 입구수온 7℃, 출구수온 12℃일 때 대향류형 코일에서 공기와 냉수의 대수평균 온도차는?
① 8.5℃ ② 11.1℃ ③12.3℃ ④13.7℃
해설: 대향류이므로 ΔT1(입구공기-출구수온)=30-12=18℃, ΔT2(출구공기-입구수온)=15-7=8℃. LMTD=(18-8)/ln(18/8)=10/0.8109≒12.3℃.
공기 2,000kg/h를 증기코일로 가열하는 경우 코일을 통과하는 공기의 온도차가 25.5℃, 증기온도에서 물의 증발잠열이 2,229.52kJ/kg일 때 가열에 필요한 증기량은? (단, 공기의 정압비열은 1.01kJ/kg·K이다.)
① 18.2kg/h ② 23.1kg/h ③40.2kg/h ④50.2kg/h
해설: 필요열량=2,000×1.01×25.5=51,510kJ/h. 증기량=51,510/2,229.52≒23.1kg/h.
다음과 같은 조건으로 냉방운전을 하고 있을 경우 필요송풍량은?
[조건] 실내현열부하:72kW, 공기의 비열:1.0kJ/kg·K, 공기의 밀도:1.2kg/㎥, 실내취출 공기온도:16℃, 실내 공기온도:26℃
① 6㎥/s ② 7㎥/s ③8㎥/s ④9㎥/s
해설: V=q/(ρ×Cp×ΔT)=72/(1.2×1.0×10)=72/12=6㎥/s.
건구온도 26℃인 습공기 1,000㎥/h를 14℃로 냉각시키는데 필요한 열량은?
(단, 현열만에 의한 냉각이며, 공기의 정압비열은 1.01kJ/kg·K, 공기의 밀도는 1.2kg/㎥이다.)
① 8,642kJ/h ② 12,510kJ/h ③14,544kJ/h ④18,862kJ/h
해설: Q=ρ×V×Cp×ΔT=(1,000×1.2)×1.01×(26-14)=1,200×1.01×12≒14,544kJ/h.

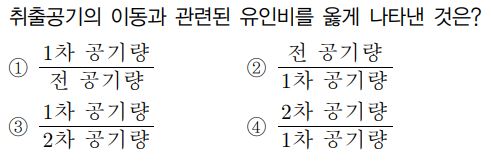

취출공기의 이동과 관련된 유인비를 옳게 나타낸 것은?
① 1차공기량/전공기량
② 전공기량/1차공기량
③ 1차공기량/2차공기량
④ 2차공기량/1차공기량
해설: 유인비(induction ratio)는 전공기량(1차공기+2차공기)을 1차공기량으로 나눈 값으로 정의됩니다.
덕트에 대한 설명으로 옳지 않은 것은?
① 덕트의 보강을 위해서 다이아몬드 브레이크 등을 사용한다.
② 덕트를 분기할 경우 원칙적으로 덕트 굽힘부 가까이에서 분기하는 것이 좋다.
③ 덕트의 굽힘부에서 곡류반경이 작거나 직각으로 구부러질 때 안내날개를 설치한다.
④ 단면을 바꿀 때 확대부에서는 경사도 15° 이하, 축소부에서는 경사도 30° 이하가 되도록 한다.
해설: 덕트를 분기할 때는 기류가 안정된 직선구간에서 분기하는 것이 원칙이며, 굽힘부(곡관부) 가까이에서 분기하면 기류가 불균일해져 저항·소음이 커집니다. "굽힘부 가까이에서 분기하는 것이 좋다"는 서술이 틀렸습니다.
스모크타워 배연법에 관한 설명으로 옳은 것은?
① 송풍기와 덕트를 사용해서 외부로 연기를 배출하는 방식이다.
② 풍력에 의한 흡인효과와 부력을 이용한 배연탑을 사용하여 연기를 배출하는 방식이다.
③ 부력에 의하여 연기를 실의 상부벽이나 천장에 설치된 개구에서 옥외로 배출하는 방식이다.
④ 연기를 일정구획 내에 한정하도록 피난이 완전히 끝난 뒤에 개구부를 자동으로 완전 밀폐하는 방식이다.
해설: 스모크타워 배연법은 건물 내 별도의 배연탑(굴뚝 구조)을 설치해, 부력(온도차)과 풍력에 의한 흡인효과를 이용하여 연기를 옥외로 배출하는 방식입니다. ①은 기계식(송풍기) 배연, ③은 자연배연(제3종), ④는 밀폐 방식에 대한 설명으로 스모크타워와는 다릅니다.
③ 전기설비 및 소방시설일반 재분류 문제 (20문항)
멀티미터(테스터)로 측정할 수 없는 것은?
① 저항 ② 전력량 ③교류전압 ④직류전류
해설: 일반적인 멀티미터는 저항, 전압(교류·직류), 전류를 측정할 수 있지만, 전력량(누적 에너지, kWh)은 별도의 전력량계(계량기)로 측정합니다.
V=154sin(314t-90°)V인 사인파 교류의 주파수(Hz)는?
① 30Hz ② 40Hz ③50Hz ④60Hz
해설: f=ω/2π=314/(2×3.1416)≒50Hz.
3Ω의 저항과 4Ω의 유도성 리액턴스가 직렬로 연결된 교류 회로에서의 역률은 얼마인가?
① 75% ② 60% ③30% ④80%
해설: Z=√(3²+4²)=5Ω. 역률=R/Z=3/5=60%.
정전용량이 C₁과 C₂인 콘덴서를 병렬로 접속시켰을 때 합성 정전용량은?
① 1/(C₁+C₂)
② (C₁×C₂)/(C₁+C₂)
③ 1/C₁+1/C₂
④ C₁+C₂
해설: 콘덴서의 병렬접속은 저항의 병렬접속과 반대로, 합성정전용량이 단순히 더해집니다(C=C₁+C₂). 콘덴서의 직렬접속일 때가 오히려 저항의 병렬공식과 유사한 형태(②)를 가집니다.
직·병렬 전기회로에 관한 설명으로 옳지 않은 것은?
① 직렬회로에서는 각 저항에 흐르는 전류는 같다.
② 저항의 병렬회로보다 저항의 직렬회로에서 전압강하가 적어진다.
③ 직렬회로에서 총저항은 접속되어 있는 모든 저항을 합한 것이다.
④ 병렬회로에서 각 저항에서의 전압강하는 저항의 크기와 관계없이 모두 같다.
해설: 직렬회로는 저항들이 합산되어 총저항이 더 커지므로, 오히려 병렬회로보다 전압강하가 더 큽니다. "직렬회로에서 전압강하가 적어진다"는 서술이 반대로 되어 있습니다.
굴곡 장소가 많아서 금속관에 의하여 공사하기 어려운 경우, 금속관공사, 금속덕트공사 등에 병용하여 부분적으로 이용되는 배선공사방법은?
① 목제몰드공사
② 애자사용몰드공사
③ 가요전선관공사
④ 플로어덕트공사
해설: 가요전선관(플렉시블 컨듀잇)은 유연하게 구부릴 수 있어, 굴곡이 많은 구간에서 금속관공사와 병용해 부분적으로 사용하기 적합합니다.
누전차단기에서 검출기구로 사용되는 것은?
① 계전기 ② 콘덴서 ③영상변류기 ④유입차단기
해설: 누전차단기는 영상변류기(ZCT)로 누설전류(영상전류)를 검출하여 동작합니다.
축전지의 자기 방전량만을 미세한 전류로 지속적으로 충전을 행하는 방식을 무엇이라 하는가?
① 세류충전 ② 급속충전 ③균등충전 ④보통충전
해설: 세류충전(트리클충전)은 축전지의 자기방전분만을 소량의 전류로 보충해주는 상시 충전방식입니다.
다음의 농형 유도전동기에 대한 설명 중 옳지 않은 것은?
① 권선형에 비해 구조가 간단하여 취급방법이 가능하다.
② 기동전류가 커서 전동기 전선을 과열시키거나 전원전압의 변동을 일으킬 수 있다.
③ 일반 산업용 및 건축설비에서 광범위하게 사용한다.
④ 슬립링에서 불꽃이 나올 염려가 있기 때문에 인화성 또는 폭발성 가스가 있는 곳에서는 사용할 수가 없다.
해설: 슬립링은 권선형 유도전동기의 구성요소입니다. 농형 유도전동기는 슬립링이 없는 구조로, 불꽃 발생 우려가 적어 오히려 방폭이 필요한 장소에도 적합하게 사용됩니다.
플레밍의 왼손 법칙을 응용한 기기는?
① 펌프 ② 전동기 ③발전기 ④변압기
해설: 플레밍의 왼손법칙(전자력 방향)은 전동기의 원리에 적용됩니다. 발전기는 플레밍의 오른손법칙(유도기전력)이 적용됩니다.
자동화재탐지설비의 감지기 중 주위의 공기에 일정농도 이상의 연기가 포함되었을 때 동작하는 감지기는?
① 불꽃 감지기
② 이온화식 감지기
③차동식 감지기
④보상식 스포트형 감지기
해설: 이온화식 감지기는 연기 입자가 감지부의 이온흐름을 방해하는 것을 감지하는 연기감지기입니다.
엘리베이터의 구성장치 중 일정 이상의 속도가 되었을 때 브레이크나 안전장치를 작동시키는 기능을 하는 것은?
① 완충기 ② 조속기 ③권상기 ④가이드 슈
해설: 조속기(governor)는 카의 속도를 감시하다 규정속도 초과 시 비상정지장치를 작동시킵니다.
경사도가 30° 이하인 에스컬레이터의 공칭 속도는 최대 얼마 이하이어야 하는가?
① 0.25m/s ② 0.5m/s ③0.75m/s ④1m/s
해설: 경사도 30° 이하 에스컬레이터의 공칭속도는 최대 0.75m/s 이하가 기준입니다(30° 초과 시 더 낮은 속도 기준 적용).
미리 정해진 순서에 따라 제어의 각 단계를 순차적으로 행하는 것으로 공기조화기의 경보 또는 팬의 기동/정지에 적합한 제어방식은?
① 시퀀스 제어 ② 피드백 제어 ③프로세스 제어 ④정치 제어
해설: 시퀀스제어는 정해진 순서대로 각 단계를 순차 진행하는 제어방식으로, 팬의 기동/정지 등 순차적 동작에 적합합니다.
옥내소화전설비의 배관 등에 관한 설명 중 옳은 것은?
① 송수구는 지름 50mm의 쌍구형 또는 단구형으로 한다.
② 송수구는 지면으로부터 높이 1.5m 이하의 위치에 설치하여야 한다.
③ 연결송수관설비의 배관과 겸용할 경우의 주배관은 구경 65mm 이상으로 하여야 한다.
④ 옥내소화전 방수구의 호스는 구경 40mm(호스릴옥내소화전설비의 경우에는 25mm) 이상인 것으로서 특정소방대상물의 각 부분에 물이 유효하게 뿌려질 수 있는 길이로 설치하여야 한다.
해설: ④가 실제 기준과 일치합니다. ①송수구 구경은 65mm(50mm 아님), ②송수구 설치높이는 지면으로부터 0.5m~1m 이내(1.5m 아님), ③연결송수관과 겸용 시 주배관 구경은 100mm 이상(65mm 아님)이 기준입니다.
스프링클러설비를 구성하는 배관에 관한 설명으로 옳지 않은 것은?
① 가지배관이란 헤드가 설치되어 있는 배관을 말한다.
② 주배관이란 가지배관에 급수하는 배관을 말한다.
③ 급수배관이란 수원, 송수구 등으로부터 소화설비에 급수하는 배관을 말한다.
④ 신축배관이란 가지배관과 스프링클러헤드를 연결하는 구부림이 용이하고 유연성을 가진 배관을 말한다.
해설: "가지배관에 급수하는 배관"은 교차배관의 정의입니다. 주배관은 가지배관·교차배관에 급수하는 상위 배관까지 포괄하는 더 넓은 개념으로, "가지배관에 급수"로 한정한 서술이 틀렸습니다.
옥외소화전의 설치개수가 3개일 때 수원의 최저 유효수량으로 옳은 것은?
① 5.2㎥ ② 7㎥ ③7.8㎥ ④14㎥
해설: 옥외소화전 수원량 = 설치개수(최대 2개로 적용)×7㎥. 설치개수가 3개라도 2개 기준으로 계산하므로 2×7=14㎥입니다.
연결송수관설비에 관한 설명으로 옳은 것은?
① 송수구는 쌍구형으로 하며 구경은 최소 50mm 이상으로 한다.
② 방수구는 연결송수관설비의 전용방수구로서 구경은 최소 50mm 이상으로 한다.
③ 수원의 수위가 펌프보다 높은 위치에 있는 가압송수장치에는 반드시 물올림장치를 설치한다.
④ 가압송수장치는 방수구가 개방될 때 자동으로 기동되거나 또는 수동스위치의 조작에 따라 기동되도록 한다.
해설: ④가 옳습니다. ①연결송수관 송수구 구경은 65mm(50mm 아님), ②방수구 구경도 65mm(50mm 아님), ③수원의 수위가 펌프보다 낮은 위치일 때 물올림장치가 필요합니다(높은 경우엔 불필요).
소화설비의 소화방법에 관한 설명으로 옳지 않은 것은?
① 물분무소화설비는 제거소화법이다.
② 옥내소화전설비는 냉각소화법이다.
③ 스프링클러설비는 냉각소화법이다.
④ 불연성가스 소화설비는 질식소화법이다.
해설: 물분무소화설비는 물을 미세하게 분사하여 열을 빼앗는 냉각소화가 주된 방식입니다. "제거소화법"이라는 서술이 틀렸습니다.

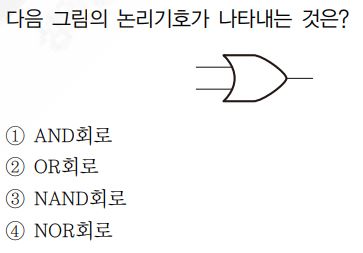

다음 그림의 논리기호가 나타내는 것은? (곡선형 입력부·뾰족한 출력부를 가진 게이트)
① AND회로 ② OR회로 ③NAND회로 ④NOR회로
해설: 그림의 둥근 뒷면과 뾰족한 앞면을 가진 기호는 OR회로(논리합)를 나타냅니다.
④ 건축설비 관련법규 재분류 문제 (20문항)
다음 중 다중이용 건축물에 해당하지 않는 것은? (단, 16층 미만인 건축물인 경우)
① 종교시설의 용도로 쓰는 바닥면적의 합계가 5,000㎡ 이상인 건축물
② 판매시설의 용도로 쓰는 바닥면적의 합계가 5,000㎡ 이상인 건축물
③ 업무시설의 용도로 쓰는 바닥면적의 합계가 5,000㎡ 이상인 건축물
④ 의료시설 중 종합병원의 용도로 쓰는 바닥면적의 합계가 5,000㎡ 이상인 건축물
해설: 다중이용건축물 대상 용도는 문화및집회시설·종교시설·판매시설·운수시설(여객용)·의료시설(종합병원)·숙박시설(관광숙박업) 등으로, 업무시설은 다중이용건축물 대상 용도에 포함되지 않습니다.
용도변경과 관련된 시설군 중 영업시설군에 속하지 않는 것은?
① 판매시설 ② 운동시설 ③숙박시설 ④교육연구시설
해설: 영업시설군에는 판매시설·운동시설·숙박시설·다중생활시설 등이 포함됩니다. 교육연구시설은 별도의 교육및복지시설군으로 분류되어 영업시설군에 속하지 않습니다.
건축물 관련 건축기준의 허용오차가 2% 이내인 항목에 해당하지 않는 것은?
① 출구너비 ② 반자높이 ③바닥판두께 ④건축물 높이
해설: 허용오차 2% 이내 항목에는 건축물높이·출구너비·반자높이 등이 포함됩니다. 바닥판두께는 이 허용오차 규정 대상 항목이 아닙니다.
다음은 직통계단의 설치에 관한 기준 내용이다.( ) 안에 알맞은 것은?
— "초고층 건축물에는 피난층 또는 지상으로 통하는 직통계단과 직접 연결되는 피난안전구역을 지상층으로부터 최대( )층마다 1개소 이상 설치하여야 한다."
① 10개 ② 20개 ③30개 ④40개
해설: 초고층건축물의 피난안전구역은 지상층으로부터 최대 30개층마다 1개소 이상 설치해야 합니다.
계단의 설치에 관한 기준 내용으로 옳지 않은 것은?
① 중학교의 계단인 경우, 단너비는 26cm 이상으로 한다.
② 초등학교의 계단인 경우, 단너비는 26cm 이상으로 한다.
③ 판매시설 중 상점인 경우, 계단 및 계단참의 유효너비는 90cm 이상으로 한다.
④ 문화 및 집회시설 중 공연장의 경우 계단 및 계단참의 유효너비는 120cm 이상으로 한다.
해설: 문화및집회시설(공연장·집회장·관람장) 및 판매시설 등의 계단 및 계단참의 유효너비 기준은 120cm 이상입니다. "판매시설 상점 90cm 이상"이라는 수치가 기준보다 작아 틀렸습니다.
배연설비의 설치에 관한 기준 내용으로 옳지 않은 것은? (단, 기계식 배연설비를 하지 않는 경우)
① 배연구는 수동으로 열고 닫을 수 없도록 할 것
② 배연창의 유효면적은 최소 1㎡ 이상으로 할 것
③ 배연구는 예비전원에 의하여 열 수 있도록 할 것
④ 건축법령에 의하여 건축물에 방화구획에 설치된 경우에는 그 구획마다 1개소 이상의 배연창을 설치할 것
해설: 배연구는 비상시 사람이 손으로도 열 수 있도록 수동으로 열고 닫을 수 있어야 합니다. "열고 닫을 수 없도록"이라는 서술이 반대로 되어 있습니다.
교육연구시설 중 학교의 교실 간 경계벽의 차음을 위한 구조로서 적합하지 않은 것은?
① 벽돌조로서 두께가 15cm인 것
② 철근콘크리트조로서 두께가 15cm인 것
③ 철골철근콘크리트조로서 두께가 15cm인 것
④ 무근콘크리트조로서 시멘트모르타르의 바름두께를 포함하여 15cm인 것
해설: 학교 교실 간 경계벽 기준은 철근콘크리트조·철골철근콘크리트조는 두께 10cm 이상, 무근콘크리트조는 바름두께 포함 10cm 이상이면 충분하지만, 콘크리트블록조·벽돌조는 두께 19cm 이상이 요구됩니다. "벽돌조 15cm"는 19cm 기준에 못 미쳐 부적합합니다.
다음은 창문 등의 차면시설과 관련된 기준 내용이다.( ) 안에 알맞은 숫자는?
— "인접 대지경계선으로부터 직선거리( )m 이내에 이웃 주택의 내부가 보이는 창문 등을 설치하는 경우에는 차면시설을 설치하여야 한다."
① 1 ② 2 ③3 ④4
해설: 인접 대지경계선으로부터 직선거리 2m 이내에 이웃 주택의 내부가 보이는 창문 등을 설치할 경우, 차면시설(가림막 등)을 설치해야 합니다.
다음의 공동주택(기숙사 제외)의 환기설비기준에 관한 내용 중( ) 안에 알맞은 것은?
— "신축 또는 리모델링하는 30세대 이상의 공동주택은 시간당( ) 이상의 환기가 이루어질 수 있도록 자연환기설비 또는 기계환기설비를 설치하여야 한다."
① 0.5회 ② 0.7회 ③0.8회 ④0.9회
해설: 신축·리모델링하는 30세대 이상 공동주택은 시간당 0.5회 이상의 환기가 이루어지도록 자연환기설비 또는 기계환기설비를 설치해야 합니다.
피뢰설비를 설치하여야 하는 건축물의 최소 높이기준은?
① 10m ② 15m ③20m ④30m
해설: 높이20m 이상인 건축물(또는 낙뢰 우려가 있는 시설)은 피뢰설비 설치 대상입니다.
각 층의 거실면적이 1,000㎡인 10층 종합병원에 설치하여야 하는 승용 승강기의 최소 대수는?
(8인승 승용 승강기인 경우)
① 2대 ② 3대 ③4대 ④5대
해설: 의료시설의 승용승강기 설치기준은 6층이상 거실면적합계가 3,000㎡ 이하이면 2대, 3,000㎡ 초과 시 2대에 초과하는 2,000㎡마다 1대를 추가합니다. 6층이상(6~10층, 5개층)×1,000㎡=5,000㎡이며, 3,000㎡ 초과분(2,000㎡)에 대해 1대를 추가하여 2+1=3대입니다.
다음은 건축물의 에너지절약설계기준에 따른 설계용 실내온도 조건에 관한 설명이다. ㉠, ㉡에 알맞은 것은?
— "난방 및 냉방설비의 용량계산을 위한 설계기준 실내온도는 난방의 경우( ㉠ ), 냉방의 경우( ㉡ )를 기준으로 하되(목욕장 및 수영장은 제외) 각 건축물 용도 및 개별 실의 특성에 따라 별표8에서 제시된 범위를 참고하여 설비의 용량이 과대해지지 않도록 한다."
① ㉠20℃, ㉡25℃
② ㉠20℃, ㉡28℃
③ ㉠22℃, ㉡25℃
④ ㉠22℃, ㉡28℃
해설: 난방설비 용량계산을 위한 설계기준 실내온도는 20℃, 냉방설비는 28℃를 기준으로 합니다.
다음 중 축냉식 전기냉방설비의 설계기준 내용으로 옳지 않은 것은?
① 열교환기는 시간당 평균 냉방열량을 처리할 수 있는 용량 이하로 설치하여야 한다.
② 자동제어설비는 필요할 경우 수동조작이 가능하도록 하여야 하며 감시기능 등을 갖추어야 한다.
③ 축열조는 축냉 및 방냉운전을 반복적으로 수행하는데 적합한 재질의 축냉재를 사용하여야 한다.
④ 부분축냉방식의 경우에는 냉동기가 축냉운전과 방냉운전 또는 냉동기와 축열조의 동시운전이 반복적으로 수행하는 데 아무런 지장이 없어야 한다.
해설: 열교환기는 시간당 평균 냉방열량이 아니라 최대(피크) 냉방열량을 처리할 수 있는 용량 이상으로 설치해야 합니다. "평균 냉방열량을 처리할 수 있는 용량 이하"라는 서술이 틀렸습니다.
다음의 소방시설 중 피난구조설비에 속하지 않는 것은?
① 공기호흡기 ② 비상조명등 ③피난유도선 ④비상콘센트설비
해설: 공기호흡기·비상조명등·피난유도선은 피난구조설비에 속합니다. 비상콘센트설비는 소화활동설비(소방대의 소화활동 지원용)에 속합니다.
건축허가 등을 함에 있어서 미리 소방본부장 또는 소방서장의 동의를 받아야 하는 대상 건축물 등에 속하지 않는 것은?
① 항공기 격납고
② 연면적 400㎡인 건축물
③ 수련시설 및 노유자시설로서 연면적 150㎡인 건축물
④ 지하층 또는 무창층이 있는 건축물로서 바닥면적이 150㎡인 층이 있는 것
해설: 수련시설·노유자시설의 소방동의 대상 연면적 기준은 200㎡ 이상입니다. "150㎡"는 이 기준에 못 미쳐 대상이 아닙니다. 반면 일반 건축물은 400㎡ 이상(②), 지하층·무창층이 있는 건축물은 바닥면적 150㎡ 이상인 층이 있으면(④) 동의대상에 해당합니다.
다음 중에서 상수도소화용수설비를 설치하여야 할 소방대상건축물의 연면적 기준은?
(단, 가스시설, 지하구 또는 지하가 중 터널 또는 지하구의 경우에는 제외)
① 3,000㎡ 이상 ② 5,000㎡ 이상 ③8,000㎡ 이상 ④10,000㎡ 이상
해설: 상수도소화용수설비 설치대상은 연면적 5,000㎡ 이상인 특정소방대상물입니다.
다음 중 대수선에 속하지 않는 것은?
① 내력벽을 증설 또는 해체하는 것
② 기둥 2개를 수선 또는 변경하는 것
③ 다세대주택의 세대 간 경계벽을 증설 또는 해체하는 것
④ 주계단·피난계단 또는 특별피난계단을 수선 또는 변경하는 것
해설: 기둥에 대한 대수선 기준은 증설·해체하거나 3개 이상을 수선·변경하는 경우입니다. "기둥 2개"는 기준에 못 미쳐 대수선에 해당하지 않습니다.
건축물에 설치하는 지하층의 구조 및 설비에 관한 기준 중 환기설비를 설치하여야 하는 거실의 바닥면적으로 옳은 것은?
① 300㎡ ② 500㎡ ③1,000㎡ ④1,500㎡
해설: 지하층 거실 바닥면적이 1,000㎡ 이상인 경우 환기설비를 설치해야 합니다.
같은 건축물 안에 공동주택과 위락시설을 함께 설치하고자 하는 경우 공동주택의 출입구와 위락시설의 출입구는 서로 그 보행거리가 최소 얼마 이상이 되도록 설치하여야 하는가?
① 10m ② 20m ③30m ④50m
해설: 공동주택과 위락시설을 함께 설치할 경우, 두 출입구 사이 보행거리는 30m 이상이 되도록 이격해야 합니다.
비상방송설비를 설치해야 하는 특정소방대상물(위험물 저장 및 처리시설 중 가스시설, 사람이 거주하지 않거나 벽이 없는 축사 등 동물 및 식물 관련 시설, 지하가 중 터널 및 지하구는 제외)의 연면적 기준으로 옳은 것은?
① 1,500㎡ 이상 ② 2,000㎡ 이상 ③3,000㎡ 이상 ④3,500㎡ 이상
해설: 비상방송설비 설치대상 연면적기준은 3,500㎡ 이상입니다.
📋 이번 회차 정리 요약
- 2024년 3회 기출복원 원본 100문항 중 건축일반(1~20번)을 제외한 80문항을 2026년 개정 출제기준 4과목 체계로 재분류·재넘버링 완료 (1~13번 건축설비계획 / 14~40번 건축설비설계 / 41~60번 전기설비 및 소방시설일반 / 61~80번 건축설비 관련법규)
- 계산문제(펌프구경, 신축량, 팽창량, 대수평균온도차, 증기량, 송풍량, 냉각열량, 승강기대수, 옥외소화전수원량 등)는 모두 직접 검산하여 정답을 재확인했습니다.
- 법규문제 중 경계벽 두께(문67), 계단 유효너비(문65), 대수선 기둥기준(문77), 소방동의대상 연면적(문75), 승강기 대수산정식(문71)은 국가법령정보센터 최신 조문으로 직접 대조·검증했습니다.
- 계산문제 약 15문항, 법규문제 20문항, 개념·특성비교 문제 약 45문항으로 구성되었습니다.
'자격증 > 건축설비기사' 카테고리의 다른 글
| 2024년 2회 건축설비기사 필기 기출복원문제 (0) | 2026.07.27 |
|---|---|
| 2024년 1회 건축설비기사 필기 기출복원문제 (1) | 2026.07.26 |
| 2024년 1회 건축설비기사 필기 기출복원문제 (0) | 2026.07.26 |
| 2026년 1회·2회 건축설비기사 필기 신규 기출복원문제 (0) | 2026.07.24 |
| 2025년 3회 건축설비기사 필기 기출복원문제 (0) | 2026.07.23 |
| 2025년 2회 건축설비기사 필기 기출복원문제 (0) | 2026.07.23 |
| 2025년 1회 건축설비기사 필기 기출복원문제 (1) | 2026.07.21 |
