2025년 2회 건축설비기사 필기 기출복원문제 완전정복
2026년 개정 출제기준 기준 재분류 · 해설 · 암기팁
⚠️ 2026년 출제기준 변경 안내
- 기존 제1과목 건축일반은 2026년도 출제기준에서 완전히 삭제되었고, 본 회차에도 해당 문제는 원본에 없습니다(2과목부터 시작).
- 원본 기출복원 21~100번(2·3·4·5과목) 문항을 신출제기준 4과목 체계로 재분류하고, 등장 순서 그대로 1~79번을 새로 부여했습니다: ① 건축설비계획(1~12번) ② 건축설비설계(13~40번) ③ 전기설비 및 소방시설일반(41~59번) ④ 건축설비 관련법규(60~79번)
- 법규 문제는 국가법령정보센터 최신 조문으로 교차검증했습니다. 검증 결과는 각 문제 해설에 표기했습니다.
- 원본 61번과 77번은 완전히 동일한 문제가 중복 수록되어 있었습니다(콘덴서 고조파 왜곡 방지 - 직렬리액터). 원본 오류로 판단해 하나로 통합했고, 그 결과 전체 문항 수는 80개가 아닌 79개입니다.
· 1과목 건축설비계획: 기초지식(건축환경·열역학·유체역학) + 설계조건검토 + 설비시스템검토 + 설비자재
· 2과목 건축설비설계: 열원·공조·환기·위생설비의 구체적 설계·계산
· 3과목 전기설비 및 소방시설일반: 전기이론 + 건축전기설비 + 자동제어 + 소방시설기초
· 4과목 건축설비 관련법규: 건축법 + 기계설비법 + 소방시설법 + 에너지·인증기준
① 건축설비계획 재분류 문제 (12문항)

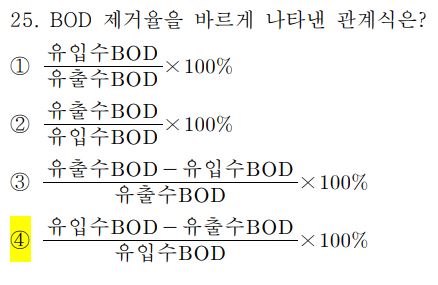

BOD 제거율을 바르게 나타낸 관계식은?
① 유입수BOD/유출수BOD×100 ② 유출수BOD/유입수BOD×100 ③ (유출수BOD-유입수BOD)/유출수BOD×100 ④ (유입수BOD-유출수BOD)/유입수BOD×100
해설: BOD 제거율(%) = (유입수BOD - 유출수BOD) / 유입수BOD × 100. "얼마나 줄었는지"를 "원래 얼마였는지"로 나누는 구조입니다.
액체 중에 직경이 작은 관을 세웠을 때, 관속 액면이 관 밖 액면보다 높거나 낮게 되는 현상은?
① 층류 현상 ② 난류 현상 ③ 모세관 현상 ④ 베르누이 현상
해설: 모세관 현상(capillarity)은 액체의 표면장력과 관 벽과의 접촉각에 의해 가늘고 좁은 관 내부의 액면이 주변보다 오르거나 내려가는 현상입니다. 위생설비에서는 트랩 봉수파괴의 한 원인이 되기도 합니다.
강관 이음쇠에 관한 설명으로 옳지 않은 것은?
① 엘보우: 관 방향 전환 ② 티·크로스: 관 분기 ③ 레듀서: 관경이 다른 관 접속 ④ 플러그·캡: 동일 관경의 관을 직선 연결
해설: 플러그·캡은 배관의 끝을 막아 마감하는 부속으로, "직선 연결"용이 아닙니다. 동일 관경을 직선으로 이어주는 부속은 소켓·유니온 등입니다.
지름 150mm, 길이 320m인 원형관에 매초 60L의 물이 흐를 때, 관내 마찰손실수두는? (관마찰계수 0.03)
① 약 3.4m ② 약 10.2m ③ 약 37.7m ④ 약 40.8m
해설: 단면적A=π/4×0.15²=0.01767㎡. 유속V=0.06/0.01767≒3.40m/s. 다르시-바이스바하 공식 h=f×(L/D)×(V²/2g)=0.03×(320/0.15)×(3.40²/19.6)=0.03×2,133.3×0.589≒37.7m.
물의 정수과정에서 물속의 철분을 제거하기 위한 처리과정은?
① 혐기 ② 폭기 ③ 불소 주입 ④ 응집제 첨가
해설: 폭기(aeration)는 물에 공기를 접촉시켜 용존 철분·망간을 산화시켜 침전·제거가 쉬운 형태로 바꾸는 처리과정입니다. 불소 주입은 충치예방, 응집제는 부유물 제거 목적입니다.
난방도일(heating degree day)에 관한 설명으로 옳지 않은 것은?
① 추운 날이 많을수록 난방도일 커짐 ② 계산 시 일사량 미고려 ③ 난방용 장치부하 결정을 위한 것 ④ 난방도일 큰 지역일수록 연료소비량 증가
해설: 난방도일은 연간 난방 연료소비량(에너지 사용량) 추정을 위한 지표입니다. 특정 순간의 최대부하(장치부하·설계용량)를 정하는 것은 설계외기온도·TAC 위험률 등을 사용하는 별도의 방법입니다.
난방장치 용량계산의 설계용 외기온도에서 "TAC온도 위험률 2.5%"의 의미는? (난방기간 연간 121일)
① 외기온도가 설계외기온도보다 2.5% 높을 가능성 ② 2.5% 낮을 가능성 ③ 약 72시간 동안 외기온도가 설계외기온도보다 높을 가능성 ④ 약 72시간 동안 외기온도가 설계외기온도보다 낮을 가능성
해설: 121일×24시간×2.5%≒72.6시간. 난방설계이므로 "위험"은 외기가 설계온도보다 더 낮아지는(추워지는) 상황을 뜻합니다. 즉 전체 난방기간 중 약 72시간 정도는 설계외기온도보다 더 추울 수 있다는 의미입니다.
다음 공조방식 중 재실인원이 적은 실에서 운전비가 가장 적게 드는 방식은?
① 팬코일 유닛방식 ② 정풍량 2중 덕트방식 ③ 변풍량 2중 덕트방식 ④ 정풍량 단일 덕트방식
해설: 팬코일 유닛방식(수방식)은 실별로 개별 유닛을 필요할 때만 가동할 수 있어, 재실인원이 적은 실에서는 불필요한 송풍 동력을 크게 절감할 수 있습니다. 전공기 방식(2중덕트·단일덕트)은 중앙 공조기와 송풍기가 항상 가동되어야 하므로 운전비가 상대적으로 높습니다.
공기조화방식 중 전공기 방식에 관한 설명으로 옳지 않은 것은?
① 실내 배관 누수 우려 없음 ② 대형덕트 공간 필요 없어 설치 용이 ③ 수술실·클린룸 등 청정이 필요한 곳에 적용 가능 ④ 취출구·흡입구만 설치, 팬코일 노출 없어 유효면적 확대 가능
해설: 전공기 방식은 냉난방·환기를 모두 공기로 처리하기 때문에 대형 덕트·샤프트 공간이 크게 필요한 것이 대표적인 단점입니다. "설치가 용이하다"는 서술이 반대로 되어 있습니다.
온수난방과 비교한 증기난방의 특징으로 옳은 것은?
① 예열시간이 짧다 ② 한랭지에서 동결 우려가 크다 ③ 부하변동에 따른 실내방열량 제어가 용이 ④ 소요방열면적과 배관경이 크므로 설비비 높음
해설: 증기는 증발잠열을 이용해 열전달 능력이 커서 예열시간이 짧고 방열기·배관 크기도 온수보다 작아도 됩니다(③·④는 반대 서술). 방열량 제어는 온수난방이 더 세밀하게 가능합니다(③은 틀림).
습공기에 관한 설명으로 옳지 않은 것은?
① 절대습도 일정시 건구온도 높을수록 비체적 커짐 ② 절대습도 일정시 건구온도 높을수록 엔탈피 커짐 ③ 건구온도 일정시 상대습도 높을수록 노점온도 높아짐 ④ 건구온도 일정시 상대습도 높을수록 절대습도 낮아짐
해설: 건구온도가 일정할 때 상대습도가 높아지면 공기 중 수증기량(절대습도)도 증가합니다. "낮아진다"는 서술이 반대로 되어 있습니다. ①②③은 모두 습공기선도의 기본 성질과 일치하는 옳은 설명입니다.
두께 250mm 외벽(콘크리트200mm+석고플라스터50mm)을 통해 들어오는 열량은? (콘크리트 열전도율1.4, 석고 0.5W/m·K, 실내표면열전달률20, 실외7W/㎡·K, 면적45㎡, 외기33℃, 실내24℃)
① 약 914W ② 약 929W ③ 약 945W ④ 약 977W
해설: 열저항 R=1/20+0.2/1.4+0.05/0.5+1/7=0.05+0.1429+0.1+0.1429=0.4357㎡K/W. U=1/R=2.295W/㎡K. Q=U×A×ΔT=2.295×45×9≒929W. 복합벽체는 각 층의 열저항을 모두 더한 뒤 역수를 취하는 것이 핵심입니다.
② 건축설비설계 재분류 문제 (28문항)
급수압력이 일정하며, 일반적으로 하향급수 배관방식이 사용되는 급수방식은?
① 수도직결방식 ② 고가수조방식 ③ 압력수조방식 ④ 펌프직송방식
해설: 고가수조방식은 옥상 등 높은 곳의 탱크에서 아래로 급수하므로 하향급수가 기본이며, 수조 이후로는 정수두에 의한 압력이라 압력이 비교적 일정합니다. 수도직결·압력수조·펌프직송은 배관압력이 변동되기 쉽고, 상향 급수도 흔합니다.
원심식 펌프로 회전차 주위에 디퓨저인 안내 날개를 갖는 펌프는?
① 마찰 펌프 ② 터빈 펌프 ③ 제트 펌프 ④ 다이아프램 펌프
해설: 터빈펌프(디퓨저펌프)는 회전차(임펠러) 주위에 안내날개(디퓨저)를 두어 유체의 속도에너지를 압력에너지로 효율적으로 변환하는 원심식 펌프입니다. 안내날개가 없는 원심펌프는 볼류트펌프입니다.
연면적 2,000㎡ 사무소 건물(유효면적비50%, 유효면적당인원0.2인/㎡, 1인1일급수량100L)의 1일당 필요 급수량은?
① 10,000L/d ② 20,000L/d ③ 30,000L/d ④ 40,000L/d
해설: 유효면적=2,000×0.5=1,000㎡. 인원=1,000×0.2=200인. 급수량=200×100L=20,000L/d.
급탕방식 중 중앙식 급탕법에 관한 설명으로 옳은 것은?
① 배관·기기 열손실 적음 ② 급탕개소마다 가열기 설치 스페이스 필요 ③ 시공 후 기구증설에 따른 배관변경공사가 어려움 ④ 간접가열식은 배관짧고 순환불필요한 소규모설비에 이용
해설: 중앙식은 배관이 건물 전체에 이미 고정 배치되어 있어, 나중에 기구를 증설할 때 배관을 변경하는 공사가 까다롭습니다. ①은 오히려 배관이 길어 열손실이 크고, ②·④는 개별식(국소식)의 특징입니다.
수도직결방식에서 수도본관으로부터 높이4m 샤워기에 급수 시, 수도본관에 요구되는 최저압력은? (샤워기 최저필요압력100kPa, 마찰손실수두20kPa)
① 50kPa ② 100kPa ③ 120kPa ④ 160kPa
해설: 필요압력=최저필요압력+높이에 의한 손실+마찰손실=100+(4m×약10kPa/m)+20=100+40+20=160kPa. (물기둥 1m를 약 10kPa로 환산하는 근사값을 사용합니다.)
대변기의 세정방식 중 플러시 밸브식에 관한 설명으로 옳지 않은 것은?
① 연속사용 가능 ② 세정음에 유수음 포함되어 소음 큼 ③ 일반 가정용으로 사용 곤란 ④ 레버 조작으로 낙차에 의한 수압으로 세척
해설: 플러시밸브식은 급수관(수도)의 압력을 그대로 이용해 세척하는 방식으로, "낙차에 의한 수압"을 이용하는 것은 하이탱크식의 특징입니다. 큰 급수압이 필요해 일반가정보다는 학교·공공시설 등에 주로 쓰입니다.
시간당 200L 급탕이 필요한 건물에서 전기온수기 사용 시 필요 전력은? (물비열4.2kJ/kg·K, 급수10℃, 급탕60℃, 가열효율95%)
① 11.1kW ② 11.7kW ③ 12.3kW ④ 13.5kW
해설: 필요열량=200×4.2×(60-10)=42,000kJ/h=42,000/3,600=11.67kW(순수 가열량). 효율95%를 감안한 전력=11.67/0.95≒12.3kW.
통기관의 설치 목적으로 옳지 않은 것은?
① 배수관 계통 환기로 관내 청결 유지 ② 배수·공기 흐름 원활 ③ 모세관현상·증발에 의한 봉수파괴 방지 ④ 배관내압력과 대기압 차이로 인한 봉수파괴 방지
해설: 통기관은 사이펀 작용·분출 작용 등 압력차에 의한 봉수파괴를 막는 역할을 합니다. 모세관현상이나 증발에 의한 봉수손실은 통기관으로는 방지되지 않으며, 트랩 청소·정기적 사용 등 다른 방법이 필요합니다.
기구배수단위: 세면기를 기준으로 배수관경 ( ① )mm, 단위시간당 평균배수량 ( ② )L/min을 유량단위1로 정한다.
① 15,7.5 ② 30,28.5 ③ 30,7.5 ④ 40,28.5
해설: 기구배수단위(DFU)의 기준값은 세면기의 배수관경 30mm, 평균배수량 28.5L/min(≒7.5gpm)을 유량단위 1로 정하고, 다른 기구들의 배수량을 이에 대한 비율로 나타낸 것입니다.
가스계량기와 전기계량기·전기개폐기와의 거리는 ( ㉠ )cm 이상, 전기점멸기·전기접속기와의 거리는 ( ㉡ )cm 이상, 절연조치 안 한 전선과의 거리는 ( ㉢ )cm 이상이어야 한다.
① 15,30,60 ② 60,30,15 ③ 10,20,40 ④ 40,20,10
해설: 가스계량기는 전기계량기·전기개폐기와 60cm 이상, 전기점멸기·전기접속기와 30cm 이상, 절연조치를 하지 않은 전선과는 15cm 이상 거리를 유지해야 합니다. 단, 2026년 개정 필기 출제기준에는 "가스설비"에 해당하는 세부항목이 명시적으로 빠져 있어 출제비중이 낮아질 가능성이 있습니다.
사이펀 볼텍스식 대변기에 관한 설명으로 옳지 않은 것은?
① 탱크와 변기 일체형 가능 ② 공기 혼입 많아 세정 시 소음 큼 ③ 진공브레이커는 역류방지 위해 설치 ④ 와류작용과 사이펀작용으로 오물 배출
해설: 사이펀 볼텍스식은 물이 와류(회전)하며 흐르기 때문에 공기 혼입이 적고 세정 소음이 작은 것이 특징입니다. "공기 혼입이 많아 소음이 크다"는 서술이 반대로 되어 있습니다.
모세관 현상에 따른 트랩의 봉수파괴를 방지하기 위한 방법으로 가장 알맞은 것은?
① 트랩을 자주 청소한다 ② 각개통기관을 설치한다 ③ 관내 압력변동을 작게 한다 ④ 기구배수관 관경을 트랩구경보다 크게 한다
해설: 모세관현상은 트랩 내부에 머리카락·실 등의 이물질이 걸려 그것을 타고 물이 서서히 빠져나가면서 발생합니다. 따라서 트랩을 자주 청소해 이물질을 제거하는 것이 직접적인 방지법입니다. 각개통기관·압력변동 관리는 사이펀·분출 작용 방지에 해당합니다.
음료용 급수의 오염 원인에 따른 방지대책 중 옳지 않은 것은?
① 정체수: 적정한 탱크 용량 설계 ② 조류 증식: 투광성 재료로 탱크 제작 ③ 크로스커넥션: 계통마다 배관을 색깔로 구분 ④ 곤충 침입: 맨홀·오버플로우관 관리 철저
해설: 조류(藻類)는 빛을 받아야 증식하므로, 이를 막으려면 오히려 차광성(빛을 막는) 재료로 탱크를 제작해야 합니다. "투광성 재료"라는 서술이 반대로 되어 있습니다.
급탕설비의 급탕기기 부속장치에 관한 설명으로 옳지 않은 것은?
① 온수탱크 상단에 배수밸브를, 하부에 진공방지밸브를 설치 ② 밀폐형 가열장치엔 도피밸브·안전밸브 설치 ③ 안전밸브와 팽창탱크·배관 사이엔 어떠한 밸브도 설치 금지 ④ 보급수관엔 역류방지밸브 설치
해설: 실제로는 온수탱크 상단에 진공방지밸브(공기흡입밸브), 하부(밑부분)에 배수밸브를 설치해야 합니다. 상하 위치가 반대로 서술되어 있습니다. 물은 아래로 빼야 하고, 공기는 위쪽 진공 방지가 필요하기 때문입니다.
다음 중 펌프를 비속도의 크기 순서대로 올바르게 나타낸 것은?
① 터빈펌프<볼류트펌프<사류펌프<축류펌프 ② 볼류트펌프<사류펌프<축류펌프<터빈펌프 ③ 사류펌프<축류펌프<터빈펌프<볼류트펌프 ④ 축류펌프<터빈펌프<볼류트펌프<사류펌프
해설: 비속도(specific speed)는 저양정·대유량 펌프일수록 커집니다. 크기 순서: 터빈펌프(가장 작음) < 볼류트펌프 < 사류펌프 < 축류펌프(가장 큼). 축류펌프는 저양정·대유량에 특화된 구조라 비속도가 가장 큽니다.
노통연관 보일러에 관한 설명으로 옳지 않은 것은?
① 분할반입 용이 ② 증기·온수용 있음 ③ 수처리 비교적 간단 ④ 부하변동에 안정성 있음
해설: 노통연관보일러는 하나의 원통형 몸체 안에 노통과 연관이 일체로 들어있는 대형 구조라 분할반입이 어렵고, 반입구를 크게 확보해야 하는 것이 단점입니다. 보유수량이 많아 부하변동에는 안정적입니다.
용량 386kW인 터보 냉동기에 순환되는 냉수량은? (냉수 입구12℃, 출구6℃, 물의 비열4.2kJ/kg·K)
① 약 46㎥/h ② 약 55㎥/h ③ 약 231㎥/h ④ 약 332㎥/h
해설: 질량유량=386/(4.2×6)=15.32kg/s. 부피유량=15.32/1,000×3,600=55.1㎥/h.
다음 중 원심식 송풍기에 속하지 않는 것은?
① 다익 송풍기 ② 터보 송풍기 ③ 튜브형 송풍기 ④ 리밋로드 송풍기
해설: 다익·터보·리밋로드 송풍기는 모두 원심식입니다. 튜브형(축류형) 송풍기는 축류식으로, 공기가 회전축 방향으로 직선 이동하는 구조입니다.

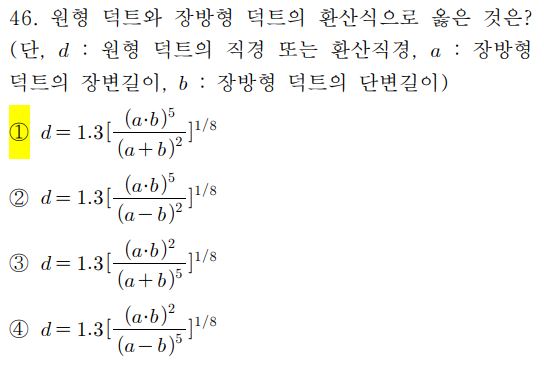

원형 덕트와 장방형 덕트의 환산식으로 옳은 것은? (d: 원형덕트 직경(환산직경), a: 장변길이, b: 단변길이)
① d=1.3[(a·b)⁵/(a+b)²]^(1/8) ② d=1.3[(a·b)⁵/(a-b)²]^(1/8) ③ d=1.3[(a·b)²/(a+b)⁵]^(1/8) ④ d=1.3[(a·b)²/(a-b)⁵]^(1/8)
해설: 등마찰법에 의한 원형-장방형 덕트 환산식은 d=1.3×(ab)^0.625/(a+b)^0.25 입니다. ①번 식을 지수법칙으로 풀어보면 (ab)^5를 1/8제곱한 것은 (ab)^(5/8)=(ab)^0.625, (a+b)^2를 1/8제곱한 것은 (a+b)^(2/8)=(a+b)^0.25로, 표준식과 정확히 일치합니다.
표준상태 공기가 12m/s로 장방형 덕트 내 흐를 때, 30° 각도로 설치된 풍량조절댐퍼(국부저항계수3.73)에 의한 압력손실은? (공기밀도1.2kg/㎥)
① 164.5Pa ② 284.2Pa ③ 322.3Pa ④ 474.6Pa
해설: 압력손실ΔP=ζ×(ρV²/2)=3.73×(1.2×12²/2)=3.73×86.4≒322.3Pa.
실 체적500㎥, 틈새바람에 의한 현열·잠열부하는? (외기32℃/0.0182kg/kg′, 실내27℃/0.0099kg/kg′, 증발잠열2,501kJ/kg, 공기밀도1.2kg/㎥, 비열1.01kJ/kg·K, 환기횟수0.5회/h)
① 현열300W,잠열1,240W ② 현열420W,잠열1,730W ③ 현열600W,잠열2,480W ④ 현열720W,잠열2,980W
해설: 환기량=500×0.5=250㎥/h. 질량유량=250×1.2=300kg/h=0.0833kg/s. 현열=0.0833×1.01×(32-27)=0.4208kW≒420W. 잠열=0.0833×(0.0182-0.0099)×2,501≒1.730kW=1,730W.
증기를 온열매로 하는 공기조화 계통에 관한 설명으로 옳지 않은 것은?
① 응축수에 의한 열손실 크다 ② 고온수 방식보다 용량제어 쉽고 배관수명 길다 ③ 보일러물 가열증발시켜 증발잠열 이용 ④ 고온수 방식보다 예열시간 짧고 간헐난방 추종성 좋음
해설: 증기방식은 온-오프(개폐) 위주의 제어라 오히려 용량(방열량) 제어가 어렵고, 고온의 증기로 인해 배관 부식·손상이 빨라 배관수명도 상대적으로 짧습니다. "용량제어 쉽고 배관수명 길다"는 서술이 반대로 되어 있습니다.
온수환수방법 중 각 방열기가 동일 배관저항을 갖게 하기 위한 것은?
① 역환수식 ② 중력환수식 ③ 기계환수식 ④ 직접환수식
해설: 역환수식(리버스리턴)은 배관 경로를 조정해 가장 먼 방열기와 가까운 방열기의 배관 총 길이(저항)를 거의 같게 맞춰, 각 방열기로 공급되는 유량이 균등해지도록 하는 방식입니다.
덕트 내 풍속10m/s, 정압245Pa일 경우 전압은? (공기밀도1.2kg/㎥)
① 254Pa ② 272Pa ③ 305Pa ④ 343Pa
해설: 동압=ρV²/2=1.2×10²/2=60Pa. 전압=정압+동압=245+60=305Pa.
실내 부압 유지, 화장실·욕실 등 환기에 적합한 환기방식은?
① 급기팬+배기팬 조합 ② 급기팬+자연배기 조합 ③ 자연급기+배기팬 조합 ④ 자연급기+자연배기 조합
해설: 배기팬으로 강제로 뽑아내고 급기는 자연스럽게 유입되도록 하면 실내가 항상 부압(주변보다 낮은 압력)이 되어 냄새·습기가 주변으로 퍼지지 않습니다. 화장실·욕실처럼 오염원이 있는 실에 적합한 3종 환기방식입니다.
코일 입구공기(35℃, 엔탈피72kJ/kg), 출구공기(17℃, 엔탈피42kJ/kg)일 때, 코일로 제거되는 전열량에 대한 현열량의 비(SHF)는?
① 0.606 ② 0.701 ③ 0.806 ④ 0.901
해설: 전열량(엔탈피차)=72-42=30kJ/kg. 현열량=1.01×(35-17)=18.18kJ/kg. SHF=현열량/전열량=18.18/30≒0.606.
송풍기에 의해 수분이 급기덕트 내로 유입하는 것을 방지하기 위해 설치하는 공기조화기의 구성요소는?
① 가습기 ② 공기세정기 ③ 공기여과기 ④ 엘리미네이터
해설: 엘리미네이터는 공기세정기·냉각코일 등을 통과한 공기 중에 섞인 물방울(비말)을 제거해, 수분이 그대로 덕트로 유입되는 것을 막는 판 모양의 장치입니다.
실용적3,000㎥, 재실자350인 집회실에서 실내온도19℃ 유지를 위한 필요환기량은? (외기15℃, 1인당발열80W, 실손실열량4,000W, 공기밀도1.2kg/㎥, 정압비열1.01kJ/kg·K)
① 2,400㎥/h ② 9,950.5㎥/h ③ 17,821.8㎥/h ④ 21,600㎥/h
해설: 제거해야 할 순수 열량=재실자발열-실손실열량=80×350-4,000=24,000W. 필요 질량유량=24,000/(1.01×1,000×4)=5.941kg/s. 부피유량=5.941/1.2=4.951㎥/s×3,600≒17,821.8㎥/h.
③ 전기설비 및 소방시설일반 재분류 문제 (19문항)
대용량 진상용 콘덴서 설치 시 고조파 전류에 의한 회로전압·전류파형 왜곡을 보완하기 위해 설치하는 콘덴서 회로 부속기기는?
① 방전코일 ② 전력퓨즈 ③ 직렬리액터(SR) ④ 컷 아웃 스위치
해설: 직렬리액터(SR)는 콘덴서와 직렬로 설치되어 고조파 전류를 억제하고 파형 왜곡을 완화하는 역할을 합니다. 방전코일은 콘덴서 개방 후 잔류전하 방전용, 전력퓨즈는 과전류 보호용입니다. (원본에 동일한 문제가 한 번 더 중복 수록되어 있어 하나로 통합했습니다.)
차동식 분포형 화재감지기에 해당되지 않는 것은?
① 열반도체식 ② 열전대식 ③ 공기관식 ④ 스폿식
해설: 공기관식·열전대식·열반도체식은 넓은 범위(분포형)의 온도상승을 감지하는 분포형 감지기입니다. 스폿식(스포트형)은 한 지점에 집중된 감지소자를 사용하는 집중형 감지기로, 분포형에 속하지 않습니다.
옥내소화전설비에 관한 설명으로 옳지 않은 것은?
① 영하10℃ 이하 추운 곳 배관은 습식 ② 주배관 중 수직배관 구경50mm이상 ③ 방수구는 바닥으로부터 높이1.5m이하 ④ 옥내소화전 방수구까지 수평거리25m이하
해설: 동결 우려가 있는 한랭지역에서는 배관 내 물이 얼지 않도록 건식(또는 준비작동식)을 채택해야 하며, 습식은 오히려 동결 위험이 있는 지역에는 부적합합니다.
목표값과 현재값의 변화율을 이용하여 오버슈트·언더슈트를 감소시켜 과도상태 편차를 제거하고 안정도를 증가시키는 제어동작은?
① 미분제어동작 ② 적분제어동작 ③ 비례제어동작 ④ 단속도제어동작
해설: 미분(D)제어는 오차의 변화율에 반응해 급격한 변화를 예측·완화하는 동작으로, 오버슈트를 줄이고 시스템 안정도를 높이는 데 사용됩니다. 적분(I)제어는 정상상태 오차 제거, 비례(P)제어는 오차 크기에 비례한 즉각 반응입니다.
주파수60Hz, 50kW인 4극 유도전동기의 동기속도는?
① 1,500rpm ② 1,800rpm ③ 2,500rpm ④ 3,600rpm
해설: Ns=120f/p=120×60/4=1,800rpm.
나무, 섬유, 종이, 고무, 플라스틱류 등 일반 가연물이 타고 나서 재가 남는 화재를 의미하는 것은?
① A급 화재 ② B급 화재 ③ C급 화재 ④ K급 화재
해설: A급(일반)화재는 목재·섬유·종이·플라스틱 등이 타고 재가 남는 화재입니다. B급은 유류화재, C급은 전기화재, K급은 주방(식용유)화재입니다.
역률0.8, 100kW 단상부하에서 20분간의 무효전력량[kVarh]은?
① 15 ② 20 ③ 25 ④ 30
해설: tanθ=√(1-0.8²)/0.8=0.6/0.8=0.75. 무효전력Q=100×0.75=75kVar. 20분=1/3시간이므로 무효전력량=75×(1/3)=25kVarh.
20Ω 저항 4개를 병렬로 연결하여 220V 전원에 연결하면 몇 W의 전력을 소비하는가?
① 880 ② 2,420 ③ 4,840 ④ 9,680
해설: 병렬합성저항=20/4=5Ω. P=V²/R=220²/5=48,400/5=9,680W.
정보통신설비를 정보설비와 통신설비로 구분할 경우, 다음 중 정보설비에 속하는 것은?
① 인터폰설비 ② TV공청설비 ③ 홈네트워크설비 ④ 구내방송(PA)설비
해설: 통상적인 분류에서 TV공청(공동시청안테나)설비는 "정보설비"로, 인터폰·구내방송·홈네트워크 등은 "통신설비(약전설비)"로 구분하는 교재가 많습니다. 다만 교재·기준에 따라 홈네트워크설비를 정보설비로 분류하는 경우도 있어, 출처에 따라 답이 갈릴 수 있는 문항입니다. 사용 중인 교재의 분류표를 함께 확인해보시길 권장합니다.
전기와 관련된 용어와 그 단위의 연결이 옳지 않은 것은?
① 자속: Wb ② 기자력: V ③ 정전용량: F ④ 리액턴스: Ω
해설: 기자력(magnetomotive force)의 단위는 [A](암페어, 정확히는 AT)입니다. [V]는 기전력(전압)의 단위이므로 혼동하기 쉬운 함정입니다.
효율이 높지만 등황색 단색광으로 색채 식별이 곤란해 주로 터널조명에 사용되는 인공광원은?
① 형광램프 ② 할로겐램프 ③ 저압나트륨램프 ④ 메탈핼라이드램프
해설: 저압나트륨램프는 발광효율이 매우 높지만 거의 단일 파장(등황색)만 방출해 색채 구분이 어렵습니다. 색 구분이 크게 중요하지 않은 터널·도로조명에 적합합니다.
3상 유도전동기의 회전 원리를 설명할 수 있는 법칙은?
① 브론델 법칙 ② 플레밍의 왼손 법칙 ③ 플레밍의 오른손 법칙 ④ 앙페르의 오른나사 법칙
해설: 유도전동기는 회전자기장 속의 도체(회전자)가 유도전류를 받아 힘을 얻어 회전합니다. 이때 도체가 받는 힘의 방향은 플레밍의 왼손법칙(전동기의 법칙)으로 설명됩니다. 오른손법칙은 발전기(기전력) 원리입니다.
스프링클러설비를 구성하는 배관에 관한 설명으로 옳지 않은 것은?
① 가지배관: 헤드가 설치된 배관 ② 주배관: 직접 또는 수직배관을 통해 가지배관에 급수하는 배관 ③ 급수배관: 수원 및 옥외송수구로부터 헤드에 급수하는 배관 ④ 신축배관: 가지배관과 헤드를 연결하는 유연한 배관
해설: 실제 정의는 "주배관이란 수직배관을 통해 교차배관에 급수하는 배관"입니다. 급수 경로는 주배관→교차배관→가지배관 순서이며, 주배관이 가지배관에 직접 급수하는 것이 아니라 중간에 교차배관을 거칩니다.
완전 개방 시 99L/min 유량이 흐르는 조절밸브의 레인지 어빌리티가 10:1이라면 최소 가능 조절 유량은?
① 0.99L/min ② 9.9L/min ③ 0.45L/min ④ 4.5L/min
해설: 레인지 어빌리티(가변범위)는 "최대유량:최소유량" 비율입니다. 최소유량=99/10=9.9L/min.
전기 관련 용어에 관한 설명으로 옳지 않은 것은?
① 전력은 열량으로 환산 가능 ② 전류는 단위시간당 이동한 전기량 ③ 저항 크기는 단면적에 비례, 길이에 반비례 ④ 전기회로의 두 극 사이 전기적 고저차를 전위차(전압)라 함
해설: 저항 R=ρL/A 공식에 따라 저항은 길이에 비례하고 단면적에 반비례합니다. "단면적 비례, 길이 반비례"라는 서술이 반대로 되어 있습니다.
콘덴서의 설치 위치로 옳지 않은 것은?
① 고압 모선에 설치 ② 계기용 변류기(CT)에 설치 ③ 부하말단에 분산배치 ④ 고압 모선과 부하에 분산하여 설치
해설: 계기용 변류기(CT)는 전류를 계측하기 위한 측정용 기기로, 콘덴서를 설치하는 위치가 아닙니다. 진상용 콘덴서는 고압모선·부하말단 등 전력계통 쪽에 설치합니다.
변압기 전부하 시 2차전압100V, 무부하 시 2차전압102V일 때 전압변동률은?
① 1.96% ② 2% ③ 2.04% ④ 4%
해설: 전압변동률=(무부하전압-전부하전압)/전부하전압×100=(102-100)/100×100=2%.
변압기 1차코일 회수120회, 2차코일 회수480회일 때, 2차 전압이 100V이면 1차 전압은?
① 10 ② 15 ③ 25 ④ 50
해설: V1/V2=N1/N2. V1=100×(120/480)=100×0.25=25V.
옥외소화전이 10개 이하 설치된 경우, 옥외소화전마다 ( ) 이내의 장소에 1개 이상의 소화전함을 설치해야 한다.
① 5m ② 10m ③ 15m ④ 20m
해설: 옥외소화전이 10개 이하 설치된 경우 소화전마다 5m 이내에 소화전함 1개 이상, 11~30개인 경우 11개 이상을 각각 분산 설치, 31개 이상인 경우 소화전 3개마다 1개 이상 설치하는 기준이 적용됩니다.
④ 건축설비 관련법규 재분류 문제 (20문항)
거실 반자높이4m 기준과 관련해, ( )의 용도에 쓰이는 건축물의 관람실·집회실로서 바닥면적200㎡ 이상인 것의 반자높이는 4m 이상이어야 한다. 이 ( )에 해당되지 않는 건축물의 용도는?
① 문화 및 집회시설 중 동·식물원 ② 장례식장 ③ 위락시설 중 유흥주점 ④ 종교시설
해설: 반자높이4m 대상은 "문화및집회시설(전시장 및 동·식물원은 제외), 종교시설, 장례식장, 위락시설 중 유흥주점"입니다. 동·식물원은 애초에 이 규정의 적용 대상에서 제외되는 용도입니다.
건축물의 용도변경과 관련된 시설군 중 산업 등 시설군에 속하지 않는 건축물의 용도는?
① 장례식장 ② 발전시설 ③ 창고시설 ④ 자원순환관련시설
해설: 산업 등 시설군에는 운수시설·창고시설·공장·위험물저장및처리시설·자원순환관련시설·묘지관련시설(장례식장 포함) 등이 속합니다. 발전시설은 방송통신시설과 함께 전기통신시설군에 속하므로 산업등시설군이 아닙니다.
스프링클러설비를 모든 층에 설치해야 하는 수용인원 기준은? (동·식물원 제외 문화및집회시설 기준)
① 50명 이상 ② 100명 이상 ③ 200명 이상 ④ 300명 이상
해설: 문화및집회시설(동·식물원 제외), 종교시설, 운동시설(일부 제외)은 수용인원이 100명 이상인 경우 모든 층에 스프링클러설비를 설치해야 합니다. (2025.12.1 시행 소방시설법 시행령 개정본 기준 확인)
다음 중 다중이용건축물에 속하지 않는 것은? (층수10층, 해당용도 바닥면적합계5,000㎡)
① 종교시설 ② 판매시설 ③ 위락시설 ④ 숙박시설 중 관광숙박시설
해설: 다중이용건축물의 특정용도 리스트는 "문화및집회시설(동·식물원제외), 종교시설, 판매시설, 운수시설중여객용시설, 의료시설중종합병원, 숙박시설중관광숙박시설"입니다. 위락시설은 이 리스트에 포함되지 않아 연면적 5,000㎡ 조건만으로는 다중이용건축물이 되지 않습니다(16층 이상이면 별도로 해당).
"지하층"이란 건축물의 바닥이 지표면 아래에 있는 층으로서 바닥에서 지표면까지 평균 높이가 해당 층 높이의 ( ) 이상인 것을 말한다.
① 2분의1 ② 3분의1 ③ 3분의2 ④ 4분의3
해설: 건축법 제2조의 지하층 정의 그대로입니다. 바닥에서 지표면까지 평균높이가 해당 층 높이의 2분의1 이상이면 지하층으로 봅니다.
다음의 소방시설 중 경보설비에 속하지 않는 것은?
① 비상방송설비 ② 자동화재탐지설비 ③ 자동화재속보설비 ④ 무선통신보조설비
해설: 비상방송설비·자동화재탐지설비·자동화재속보설비는 경보설비입니다. 무선통신보조설비는 소화활동설비로 분류됩니다(화재진압대 간 무선통신을 돕는 설비).
공동주택(아파트, 4층 이상) 발코니 대피공간의 요건 중 옳지 않은 것은?
① 대피공간은 바깥의 공기와 접하지 않을 것 ② 실내 다른부분과 방화구획 될 것 ③ 세대별 설치시 바닥면적2㎡ 이상 ④ 인접세대 공동설치시 바닥면적3㎡ 이상
해설: 실제 기준은 "대피공간은 바깥의 공기와 접할 것"입니다. 화재 시 질식을 막고 외부 구조활동이 가능하도록 외기와 접해야 하며, "접하지 않을 것"이라는 서술이 반대로 되어 있습니다.
의료시설 병실 간 칸막이벽의 구조 기준으로 옳지 않은 것은?
① 철골철근콘크리트조 두께10cm이상 ② 콘크리트블록조 두께19cm이상 ③ 철근콘크리트조 두께10cm이상 ④ 벽돌조 두께10cm이상
해설: 벽돌조는 두께19cm 이상이어야 합니다(콘크리트블록조와 동일 기준). "10cm 이상"이라는 수치가 틀렸습니다. 철근콘크리트조·철골철근콘크리트조만 10cm 이상 기준이 적용됩니다.
특정소방대상물에 사용하는 방염대상물품에 해당되지 않는 것은? (제조·가공 공정에서 방염처리한 물품)
① 카펫 ② 전시용 합판 ③ 종이 벽지 ④ 암막
해설: 방염대상물품 중 벽지류는 "두께2mm 미만인 벽지류(종이벽지는 제외한다)"로 규정되어 있습니다. 즉 종이벽지는 방염대상물품에서 제외됩니다. 카펫·전시용합판·암막은 모두 방염대상물품에 해당합니다.
각층 거실면적3,000㎡, 층수12층인 호텔 건축물에 설치할 승용승강기 최소 대수는? (24인승 기준)
① 3대 ② 4대 ③ 5대 ④ 6대
해설: 숙박시설은 "1+(6층이상 거실면적합계-3,000)/2,000"식을 사용합니다. 6층~12층(7개층)×3,000㎡=21,000㎡. 대수=1+(21,000-3,000)/2,000=1+9=10대(15인승 기준). 16인승 이상 승강기는 2대로 산정하므로, 24인승 실제 설치대수=10÷2=5대.
배연설비의 설치에 관한 기준 내용으로 옳지 않은 것은?
① 배연구는 수동으로 열고 닫을 수 없도록 할 것 ② 배연창 유효면적 최소1㎡이상 ③ 배연구는 예비전원으로 열 수 있도록 할 것 ④ 방화구획마다 1개소이상 배연창 설치
해설: 배연구는 정전 시에도 사람이 직접 열 수 있도록 수동으로도 열고 닫을 수 있어야 합니다. "수동으로 열고 닫을 수 없도록"이라는 서술이 반대로 되어 있습니다.
외기에 직접 면하고 1층 또는 지상으로 연결된 출입문을 방풍구조로 해야 하는 것은?
① 아파트 출입문 ② 너비1.8m인 출입문 ③ 바닥면적300㎡인 개별점포 출입문 ④ 통행이 주목적 아닌 출입문
해설: 방풍구조 예외(제외) 대상은 공동주택 출입문, 너비1.2m 이하 출입문, 바닥면적300㎡ 미만인 개별점포 출입문, 통행목적이 아닌 출입문입니다. 바닥면적300㎡ 이상인 개별점포 출입문은 예외 대상에서 빠져 방풍구조 설치 대상이 됩니다.
바닥면적의 합계가 ( ) 이상인 공연장·집회장·관람장·전시장을 지하층에 설치하는 경우, 천장이 개방된 외부공간(옥외 계단·경사로 이용 피난)을 설치해야 한다.
① 1,000㎡ ② 2,000㎡ ③ 3,000㎡ ④ 5,000㎡
해설: 지하층과 피난층 사이의 개방공간 설치 기준은 해당 용도로 쓰는 바닥면적의 합계가 1,000㎡ 이상인 경우입니다. 이 조문은 실무에서 자주 헷갈리는 수치이니, 시험 직전 국가법령정보센터에서 한 번 더 원문을 확인하시길 권장합니다.
건축물에 설치하는 방화벽에 관한 기준 내용으로 옳지 않은 것은?
① 내화구조로서 홀로 설 수 있는 구조 ② 출입문에 60+방화문 또는 60분방화문 설치 ③ 출입문 너비·높이 각각3.0m이하 ④ 양쪽끝·윗쪽끝을 외벽면·지붕면으로부터0.5m이상 튀어나오게
해설: 방화벽에 설치하는 출입문의 너비 및 높이는 각각 2.5m 이하로 해야 합니다. "3.0m"라는 수치가 틀렸습니다.
건축법령상 방송 공동수신설비를 설치해야 하는 대상 건축물에 속하는 것은?
① 수련시설 ② 공동주택 ③ 노유자시설 ④ 문화 및 집회시설
해설: 방송 공동수신설비(TV공청설비 등)는 공동주택과 일정 규모 이상의 건축물을 대상으로 설치가 의무화되어 있습니다. 수련시설·노유자시설·문화집회시설은 이 조항의 직접 대상이 아닙니다.
건축법령에 따른 건축물의 용도분류 중 숙박시설에 속하지 않는 것은?
① 호스텔 ② 유스호스텔 ③ 의료관광호텔 ④ 휴양 콘도미니엄
해설: 호스텔·의료관광호텔·휴양콘도미니엄은 건축법시행령 별표1상 "숙박시설 중 관광숙박시설"에 속합니다. 유스호스텔은 "수련시설"로 분류되어 숙박시설에 포함되지 않습니다.
건축물의 에너지절약 설계기준에 따른 건축부문 권장사항으로 옳지 않은 것은?
① 공동주택 인동간격 넓혀 저층부 태양열취득 최대화 ② 창·문 가능한 작게, 북측 창면적 최소화 ③ 체적대비외피면적비(연면적대비외피면적비)는 가능한 크게 ④ 층고·반자높이는 지장없는 범위내 가능한 낮게
해설: 외피면적비는 열손실이 발생하는 표면적의 비율이므로, 에너지절약을 위해서는 이 비율을 가능한 작게 해야 합니다(건물을 조밀한 형태로 설계). "가능한 크게 한다"는 서술이 반대로 되어 있습니다.
비상용승강기 설치 대상 건축물(높이31m 초과), 각층 최대바닥면적2,000㎡인 경우 원칙적으로 설치할 최소 대수는?
① 1대 ② 2대 ③ 3대 ④ 4대
해설: 최대바닥면적1,500㎡ 이하면 1대, 1,500㎡ 초과 시 1,500㎡를 넘는 부분 3,000㎡ 이내마다 1대씩 추가합니다. 2,000㎡는 1,500㎡ 초과분(500㎡)이 3,000㎡ 이내이므로 1대 추가, 총 2대입니다.
방염성능기준 이상의 실내장식물 등을 설치해야 하는 특정소방대상물에 속하는 것은?
① 6층 업무시설 ② 6층 판매시설 ③ 6층 숙박시설 ④ 건축물 옥내 수영장
해설: 숙박시설은 층수와 무관하게 방염대상물에 해당합니다. 업무시설·판매시설·옥내수영장(운동시설 중 일부제외 대상)은 일반적으로 방염대상 리스트에 포함되지 않습니다(11층 이상이 되면 별도 기준이 적용될 수 있습니다).
피난안전구역의 구조 및 설비에 관한 기준으로 옳지 않은 것은?
① 피난안전구역 높이2.1m이상 ② 비상용승강기는 피난안전구역에서 승하차 가능한 구조 ③ 건축물내부에서 피난안전구역으로 통하는 계단은 피난계단 구조로 설치 ④ 식수공급 급수전1개소이상, 예비전원조명설비 설치
해설: 실제 기준은 "건축물 내부에서 피난안전구역으로 통하는 계단은 특별피난계단의 구조로 설치할 것"입니다. 단순 "피난계단"이 아니라 더 강화된 기준인 "특별피난계단"이 요구됩니다.
📋 이번 회차 정리 요약
- 2025년 2회 기출복원 원본 80문항 중 중복문항 1개를 통합해 총 79문항으로 2026년 개정 출제기준 4과목 체계로 재분류·재넘버링 완료 (1~12번 건축설비계획 / 13~40번 건축설비설계 / 41~59번 전기설비 및 소방시설일반 / 60~79번 건축설비 관련법규)
- 계산문제 약 18문항(유량·부하·전기회로·승강기대수 등), 법규문제 20문항, 개념·특성비교 문제 약 41문항으로 구성
- 원본 오류(구 61번=77번 중복문항, 현 41번)를 확인해 하나로 통합했습니다
- 가스계량기 설치거리(22번)는 2026 필기 출제기준에서 세부항목이 명시적으로 빠져 출제비중 하락이 예상됩니다
- 73번(지하층 피난 개방공간 1,000㎡ 기준)은 시험 직전 한 번 더 원문 대조를 권장합니다
'자격증 > 건축설비기사' 카테고리의 다른 글
| 2025년 1회 건축설비기사 필기 기출복원문제 (1) | 2026.07.21 |
|---|
