2024년 1회 건축설비기사 필기 기출복원문제 완전정복
2026년 개정 출제기준 기준 재분류 · 해설 · 암기팁
⚠️ 2026년 출제기준 변경 안내
- 원본은 구 5과목 체계(1.건축일반 20문항 / 2.위생설비 20문항 / 3.공기조화설비 20문항 / 4.소방및전기설비 20문항 / 5.건축설비관계법규 20문항)였습니다.
- 제1과목 건축일반(1~20번)은 2026년도 출제기준에서 완전히 삭제되어 이번 정리에서 제외했습니다.
- 21~100번(80문항)을 신출제기준 4과목 체계로 재분류하고, 등장 순서 그대로 1~80번을 새로 부여했습니다: ① 건축설비계획(1~16번) ② 건축설비설계(17~40번) ③ 전기설비 및 소방시설일반(41~60번) ④ 건축설비 관련법규(61~80번)
- 법규 문제는 국가법령정보센터 최신 조문으로 교차검증했습니다.
· 1과목 건축설비계획: 기초지식(건축환경·열역학·유체역학) + 설계조건검토 + 설비시스템검토 + 설비자재
· 2과목 건축설비설계: 열원·공조·환기·위생설비의 구체적 설계·계산
· 3과목 전기설비 및 소방시설일반: 전기이론 + 건축전기설비 + 자동제어 + 소방시설기초
· 4과목 건축설비 관련법규: 건축법 + 기계설비법 + 소방시설법 + 에너지·인증기준
① 건축설비계획 재분류 문제 (16문항)
먹는물의 수질기준에 따른 건강상 유해영향 무기물질에 속하지 않는 것은?
① 납 ② 페놀 ③ 불소 ④ 수은
해설: 납·불소·수은은 건강상 유해영향 무기물질에 속합니다. 페놀은 무기물질이 아니라 심미적 영향물질(유기물질)로 분류됩니다.
내경50mm인 급수배관에 물이1.5m/sec의 속도로 흐르고 있을 때, 체적유량은?
① 약0.09㎥/min
② 약0.18㎥/min
③ 약0.24㎥/min
④ 약0.36㎥/min
해설: A=π/4×0.05²=0.001964㎡. Q=A×V=0.001964×1.5=0.002945㎥/s×60≒0.18㎥/min.
고가수조식 급수방식에 관한 설명으로 옳지 않은 것은?
① 급수대상층에서의 급수압력이 거의 일정
② 대규모 급수수요에 쉽게 대응 가능
③ 단수시에도 일정량의 급수를 계속할 수 있음
④ 위생성 및 유지·관리 측면에서 가장 바람직한 방식
해설: 고가수조방식은 저수조·고가수조에 물을 장기간 저장하기 때문에 오히려 위생상 오염 우려가 크고, 정기적인 청소·관리 부담도 있습니다. "위생성 측면에서 가장 바람직하다"는 서술이 반대로 되어 있습니다(수도직결방식이 위생상 가장 유리).
유체의 흐름에 관한 설명으로 옳지 않은 것은?
① 난류는 유체분자가 불규칙하게 서로 섞이는 혼란된 흐름
② 일반적으로 층류에서 난류로 천이할 때의 유속을 임계유속이라 함
③ 레이놀즈수에 의해 관내 흐름이 층류인지 난류인지 판별 가능
④ 관내 유체가 흐를 때, 흐름의 상태가 시간에 따라 변화하는 흐름을 정상류라 함
해설: 정상류는 시간에 따라 흐름 상태가 변화하지 않는 흐름입니다. "변화하는 흐름"은 비정상류의 정의이므로 반대로 서술되어 있습니다.
밸브를 완전히 열면 유체 흐름의 단면적 변화가 없기 때문에 마찰저항이 적어서 흐름의 단속용으로 사용되는 밸브로, 게이트 밸브(gate valve)라고도 불리는 것은?
① 앵글 밸브 ② 체크 밸브 ③ 글로브 밸브 ④ 슬루스 밸브
해설: 슬루스밸브(게이트밸브)는 게이트(문)를 상하로 움직여 완전개폐하는 구조로, 완전개방시 유체 흐름 단면적이 변하지 않아 마찰저항이 적습니다. 미세 유량조절보다는 단순 개폐(단속)용으로 적합합니다.
수질 오염의 지표로 사용되는 것으로서, 오수 중에 현탁되어 있는 부유물질을 의미하는 것은?
① DO ② SS ③ BOD ④ COD
해설: SS(Suspended Solids, 부유물질)는 오수 중에 떠 있는(현탁된) 고형물의 양을 나타내며, 탁도의 원인이 됩니다.
밸브를 완전히 열면 유체 흐름의 단면적 변화가 없기 때문에 마찰 저항이 적어서 흐름의 단속용으로 사용되는 밸브는? (문5와 동일 문항 재확인)
※ 이 항목은 원본 34번 문항으로, 앞선 문5(원본34번과 동일 문항이 중복 게재된 것으로 확인되어 통합했습니다.)
관로의 마찰손실에 관한 설명으로 옳지 않은 것은?
① 유속이 빠를수록 관로의 마찰손실은 커짐
② 관로의 길이가 길수록 관로의 마찰손실은 커짐
③ 유체의 밀도가 클수록 관로의 마찰손실은 작아짐
④ 관로의 내경이 클수록 관로의 마찰손실은 작아짐
해설: 다르시-와이스바하 공식(h=f·L/D·V²/2g)에서 수두손실 자체는 밀도와 무관하며, 압력손실(ΔP=ρgh) 기준으로는 오히려 밀도가 클수록 커집니다. "밀도가 클수록 작아진다"는 서술이 틀렸습니다.
유체의 성질과 관련하여 다음 설명이 의미하는 것은?
— "에너지보존의 법칙을 유체의 흐름에 적용한 것으로서, 유체가 갖고 있는 운동에너지, 중력에 의한 위치에너지 및 압력에너지의 총합은 흐름 내 어디에서나 일정하다."
① 파스칼의 원리
② 스토크스의 법칙
③ 뉴턴의 점성법칙
④ 베르누이의 정리
해설: 베르누이의 정리는 유체 흐름에서 운동에너지·위치에너지·압력에너지의 합이 항상 일정하다는 에너지보존법칙의 유체역학적 표현입니다.
기온·습도·기류의3요소 조합에 의한 실내온열감각을 기온의 척도로 나타낸 것은?
① 등가온도 ② 작용온도 ③ 불쾌지수 ④ 유효온도
해설: 유효온도(effective temperature)는 기온·습도·기류 3요소의 복합적인 체감을 하나의 기온 척도로 환산해 나타낸 지표입니다.
증기난방 방식에 관한 설명으로 옳지 않은 것은?
① 예열시간이 온수난방에 비해 짧음
② 온수난방에 비해 실내의 쾌감도가 좋음
③ 온수난방에 비해 한랭지에서 동결 우려가 적음
④ 온수난방에 비해 부하변동에 따른 실내방열량 제어가 곤란
해설: 증기난방은 온도 변동이 크고 방열기 표면온도가 높아 오히려 쾌감도가 온수난방보다 떨어지는 것이 일반적입니다. "쾌감도가 좋다"는 서술이 반대로 되어 있습니다.
건구온도20℃, 상대습도50%인 습공기(절대습도0.0072kg/kg′, 엔탈피39kJ/kg) 8,000kg/h를 가열·가습하여 건구온도35℃, 상대습도50%인 습공기(절대습도0.0179kg/kg′, 엔탈피80.9kJ/kg)로 만들었다. 이때의 열수분비는 얼마인가?
① 2,854kJ/kg
② 3,242kJ/kg
③ 3,916kJ/kg
④ 4,582kJ/kg
해설: 열수분비(u)=Δh/Δx=(80.9-39)/(0.0179-0.0072)=41.9/0.0107≒3,916kJ/kg.
환기방식에 관한 설명으로 옳지 않은 것은?
① 화장실, 주방 등은 제3종 환기가 유리
② 상향식 환기는 바닥면의 먼지 등을 일으킬 수 있음
③ 제2종 환기란 급기팬과 배기팬이 모두 설치되는 것을 말함
④ 국소환기는 주방·실험실에서와 같이 오염물질의 확산·방산을 극소화시키려 할 때 적용
해설: 급기팬과 배기팬이 모두 설치되는 것은 제1종 환기의 정의입니다. 제2종 환기는 급기팬+자연배기(실내가 정압), 제3종 환기는 자연급기+배기팬(실내가 부압) 조합입니다.
각종 공기조화방식에 관한 설명으로 옳은 것은?
① 유인유닛방식은 송풍량이 커서 외기냉방 효과가 큼
② FCU방식은 각 실에 수배관으로 인한 누수 우려가 없음
③ 2중덕트방식은 부하특성이 다른 다수의 실이나 존에도 적용 가능
④ 단일덕트방식은 냉·온풍 혼합으로 인한 혼합손실이 있어 에너지소비량 많음
해설: 2중덕트방식은 냉풍·온풍을 각각 공급받아 존별로 혼합비율을 조절할 수 있어, 부하특성이 서로 다른 다수의 실이나 존에도 적용하기 유리합니다. ①유인유닛은 송풍량이 작음(2차공기 유인이 핵심), ②FCU는 각실 수배관으로 누수우려 있음, ④냉온풍혼합손실은 2중덕트방식의 특징(단일덕트 아님)이므로 나머지는 모두 틀렸습니다.
공기조화 방식 중 각층 유니트 방식에 대한 설명으로 옳지 않은 것은?
① 외기용 공조기가 있는 경우에는 습도제어가 쉬움
② 환기덕트가 필요 없거나 작아도 됨
③ 공조기가 한곳에 집중되어 있으므로 관리가 용이함
④ 각층에 수배관을 설치해야 하므로 누수의 우려가 있음
해설: 각층 유니트 방식은 공조기가 각 층에 분산 설치되기 때문에 오히려 관리(순회점검·유지보수)가 번거로운 것이 단점입니다. "한곳에 집중되어 관리가 용이하다"는 서술이 반대로 되어 있습니다.
열펌프(heat pump)에 관한 설명으로 옳지 않은 것은?
① 공기조화에서 냉방 또는 난방기능을 수행
② 냉동사이클에서 응축기의 방열량을 이용하기 위한 것
③ EHP(Electric Heat Pump)는 흡수식 냉동기의 원리를 이용한 열펌프
④ 냉동기를 냉각목적으로 할 경우의 성적계수보다 열펌프로 사용될 경우의 성적계수가 큼
해설: EHP(전기식 열펌프)는 전기(압축식) 냉동기의 원리를 이용한 열펌프입니다. 흡수식 냉동기 원리를 이용하는 것은 AHP(흡수식 열펌프)이므로 서술이 틀렸습니다.
② 건축설비설계 재분류 문제 (24문항)
원심식 펌프로 회전차 주위에 디퓨저인 안내날개를 가지고 있는 펌프는?
① 터빈펌프 ② 기어펌프 ③ 피스톤펌프 ④ 볼류트펌프
해설: 터빈펌프(디퓨저펌프)는 회전차 주위에 안내날개(디퓨저)를 두어 속도에너지를 압력에너지로 효율적으로 변환하는 원심식 펌프입니다.
양수펌프 중심으로부터2m 위에 저수조 수위가 일정하게 있고, 고가수조 수위는 펌프 중심으로부터30m 위에 있다. 양수배관 전체길이가38m, 펌프의 토출압력이15kPa일 때 최저 필요양정은? (양수배관 마찰손실수두는50mmAq/m, 관이음 및 밸브류의 상당길이는 배관길이의50%로 한다.)
① 30.85m ② 32.35m ③ 34.85m ④ 36.35m
해설: 실양정=30-2=28m. 상당길이 포함 전체배관길이=38×1.5=57m. 마찰손실수두=57×50mm/m=2,850mm≒2.85m. 토출측 필요압력(15kPa)을 수두로 환산하면 15,000/9,800≒1.53m. 필요양정=28+2.85+1.53≒32.35m.
급탕방식 중 중앙식 급탕법에 관한 설명으로 옳은 것은?
① 배관 및 기기로부터의 열손실이 적음
② 급탕개소마다 가열기의 설치 스페이스가 필요
③ 시공 후 기구 증설에 따른 배관변경공사를 하기 어려움
④ 간접가열식의 경우 급탕배관 길이가 짧고 탕을 순환할 필요가 없는 소규모 급탕설비에 주로 이용
해설: 중앙식은 배관이 건물 전체에 고정 배치되어 있어 나중에 기구를 증설할 때 배관변경공사가 까다롭습니다. ①은 오히려 배관이 길어 열손실이 크고, ②·④는 개별식(국소식)의 특징입니다.
급탕배관에 관한 설명으로 옳은 것은?
① 배관은 하향구배가 원칙
② 탕비기 주위의 급탕배관은 가능한 짧게 하고 공기가 체류하지 않도록 함
③ 배관은 신축에 견디도록 가능하면 요철부가 많도록 배관하는 것이 원칙
④ 물이 뜨거워지면 수중에 포함된 공기가 분리되기 쉽고, 이 공기는 배관상부에 모여 급탕순환을 원활하게 함
해설: 탕비기 주변 배관은 짧게 하여 공기가 정체되지 않도록 합니다. 급탕배관은 원칙적으로 상향구배이며(①틀림), 요철부는 공기고임의 원인이라 최소화해야 하고(③틀림), 배관상부에 모인 공기는 순환을 오히려 방해합니다(④틀림).
청소구를 설치하여야 하는 곳이 속하지 않는 것은?
① 수평지관의 최하단부
② 배관길이가 긴 수평배관의 도중
③ 배관이 45° 이상의 각도로 구부러진 곳
④ 가옥배수관과 부지 하수관이 접속되는 곳
해설: 청소구 설치 대상은 통상 "배수수평관의 기점(시작점)"으로 표현됩니다. "최하단부"라는 표현은 실제 설치기준 표현과 일치하지 않아 이 문항에서는 해당하지 않는 것으로 처리됩니다. ②·③·④는 모두 표준 설치대상입니다.
급탕설비의 팽창관 및 팽창탱크에 관한 설명으로 옳지 않은 것은?
① 팽창관 도중에는 밸브를 설치하지 않음
② 가열장치의 과도한 수온 상승을 방지하기 위해 설치
③ 개방식 팽창탱크는 급수방식이 고가탱크방식일 경우에 적합하며 급탕 보급탱크와 겸용 가능
④ 급수방식이 압력탱크방식이나 펌프직송방식의 중앙식 급탕설비의 경우에는 밀폐식 팽창탱크를 사용
해설: 팽창관·팽창탱크의 주된 목적은 물이 가열되어 팽창할 때 발생하는 압력 상승을 흡수·배출하는 것입니다. "과도한 수온상승 방지"는 안전밸브·도피밸브의 역할에 가까우며, 팽창관의 직접적인 설치 목적과는 다릅니다.
도시가스 설비에서 도시가스 압력을 사용처에 맞게 낮추는 감압 기능을 갖는 기기는?
① 기화기 ② 정압기 ③ 압송기 ④ 가스홀더
해설: 정압기(거버너)는 가스 압력을 사용처에 맞게 일정하게 낮춰주는 감압 기기입니다. 2026년 개정 필기 출제기준에는 가스설비 세부항목이 명시적으로 빠져 있어 출제비중이 낮아질 가능성이 있습니다.
워터해머(수격작용)를 방지하기 위한 방법으로 옳지 않은 것은?
① 급폐쇄형 수도꼭지를 사용
② 관내의 수압은 평상시 높아지지 않도록 구획
③ 배관은 가능한 우회하지 않고 직선이 되도록 계획
④ 수압이0.4MPa을 초과하는 계통에는 감압밸브를 부착하여 적절한 압력으로 감압
해설: 급폐쇄형(급하게 닫히는) 수도꼭지는 오히려 밸브가 급격히 닫히면서 수격작용을 유발하는 원인이 됩니다. 방지를 위해서는 서서히 닫히는 완폐형 수전을 사용해야 합니다.
대변기의 세정급수 방식 중 하이탱크식과 로우탱크식에 관한 설명으로 옳은 것은?
① 하이탱크식은 로우탱크식보다 세정소음이 작음
② 로우탱크식과 하이탱크식은 연속 사용이 가능
③ 로우탱크식은 하이탱크식보다 화장실 내의 공간을 적게 차지하여 유리
④ 하이탱크식과 로우탱크식은 탱크로의 급수 수압이 다소 낮아도 사용이 가능
해설: 두 방식 모두 탱크에 물을 저장해두었다가 낙차·수두로 세정하는 구조이므로, 배관의 급수압력이 다소 낮아도 탱크만 채워지면 사용에 지장이 없습니다. ①은 반대(로우탱크가 소음이 더 작음), ②는 틀림(연속 사용 어려움, 재충수 시간 필요).
다음 중 기구배수 부하단위가 가장 큰 것은?
① 세면기 ② 욕조(주택용) ③ 대변기 ④ 바닥배수
해설: 대변기는 한 번에 다량의 물을 배출하는 기구로 기구배수 부하단위가 가장 큽니다(세면기=1 기준일 때 대변기는 4~8 수준으로 큼).
트랩의 봉수 파괴 원인 중, 위생기구에서 트랩을 통하여 배수가 만수상태로 흐를 때 주로 발생하는 것은?
① 모세관 현상
② 자기 사이펀 작용
③ 감압에 의한 흡인작용
④ 역압에 의한 분출작용
해설: 자기사이펀 작용은 배수가 트랩·배수관을 만수 상태로 흐를 때, 사이펀 원리에 의해 봉수까지 함께 빨려 나가는 현상입니다.
통기관의 최소 관경에 관한 설명으로 옳지 않은 것은?
① 각개통기관은 접속되는 배수관 관경의 1/2 이상
② 결합통기관은 통기수직관과 배수수직관 중 작은 쪽의 관경 이상
③ 도피통기관은 배수수평지관의 관경 이상으로 하되 최소 75mm 이상
④ 루프통기관은 배수수평지관과 통기수직관 중 작은 쪽 관경의 1/2 이상
해설: 도피통기관의 관경은 접속되는 배수수평지관 관경의 1/2 이상이면 충분합니다. "배수수평지관의 관경 이상, 최소75mm 이상"이라는 서술은 실제 기준보다 과도하게 큰 수치로 틀렸습니다.
코일 입구공기온도30℃, 출구공기온도15℃, 코일 입구수온7℃, 출구수온12℃일 때 대향류형 코일에서 공기와 냉수의 대수평균 온도차는?
① 8.5℃ ② 11.1℃ ③ 12.3℃ ④ 13.7℃
해설: 대향류이므로 ΔT1(공기입구-물출구)=30-12=18℃, ΔT2(공기출구-물입구)=15-7=8℃. LMTD=(18-8)/ln(18/8)=10/0.8109≒12.3℃.
다음과 같은 특징을 갖는 보일러는?
— "부하변동에 잘 적응되며, 보유수면이 넓어서 급수용량 제어가 쉽다. 예열시간이 길고, 반입 시 분할이 어려우며 수명이 짧다. 공조 및 급탕을 겸하며 비교적 규모가 큰 건물에 사용된다."
① 주철제 보일러 ② 노통연관 보일러 ③ 수관 보일러 ④ 관류 보일러
해설: 노통연관보일러는 보유수량이 많아 부하변동 대응이 좋지만, 원통형 몸체가 일체형이라 예열시간이 길고 반입 시 분할이 어렵습니다. 공조·급탕 겸용으로 중대형 건물에 널리 쓰입니다.
증기트랩 중 플로트 트랩에 관한 설명으로 옳지 않은 것은?
① 대용량에도 적합
② 응축수를 연속으로 배출시킬 수 있음
③ 플로트를 트랩 내부에 갖고 있어 외형이 큼
④ 증기와 응축수 사이의 온도차를 이용하는 온도조절식 트랩
해설: "증기와 응축수 사이의 온도차를 이용"하는 것은 온도조절식(바이메탈·벨로즈) 트랩의 원리입니다. 플로트 트랩은 응축수의 부력(수위 변화)을 이용해 작동하는 방식으로, 온도차와는 원리가 다릅니다.
어떤 사무실의 취득 현열량이 15,000W일 때 실내온도를26℃로 유지하기 위하여16℃의 외기를 도입할 경우, 실내에 공급하는 송풍량은 얼마로 해야 하는가? (공기 정압비열1.01kJ/kg·K, 밀도1.2kg/㎥)
① 2,455㎥/h ② 4,455㎥/h ③ 6,455㎥/h ④ 8,455㎥/h
해설: 15kW=V[㎥/s]×1.2×1.01×(26-16). V=15/(1.2×1.01×10)=15/12.12≒1.2376㎥/s×3,600≒4,455㎥/h.
취출기류의 속도분포와 관련하여4단계의 영역으로 구분할 경우, 제1영역에 관한 설명으로 옳은 것은?
① 일명 천이구역이라고도 함
② 취출거리 대부분 차지, 취출구 종류별 특성 현저
③ 취출구에서 분출되는 공기는 아주 짧은 거리에서 속도의 변화가 없음
④ 취출기류 속도가 급격히 감소되며 혼합된 공기까지도 주위로 확산되는 영역
해설: 제1영역(등속핵심영역)은 취출구 바로 앞쪽에서 취출풍속이 거의 변하지 않고 유지되는 짧은 구간입니다.
공기조화방식 중 단일덕트 변풍량방식의 구성기기에 속하지 않는 것은?
① V.A.V Unit ② 실내 서모스탯 ③ 냉온풍 혼합상자 ④ 송풍량 조절기기
해설: 냉온풍 혼합상자는 2중덕트방식의 구성요소입니다. 단일덕트방식은 하나의 덕트로만 공급되므로 냉·온풍을 혼합하는 구조 자체가 없습니다.
10m×10m×3.2m 크기의 강의실에 35명이 있을 때 실내 이산화탄소 농도를 0.1%로 하기 위해 필요한 환기량은? (1인당CO2 발생량 0.02㎥/h·인, 외기CO2농도 0.03%)
① 1,000㎥/h ② 1,400㎥/h ③ 1,600㎥/h ④ 2,000㎥/h
해설: CO2 발생량=35×0.02=0.7㎥/h. 필요환기량=발생량/(실내허용농도-외기농도)=0.7/(0.001-0.0003)=0.7/0.0007=1,000㎥/h. (참고: 실 체적320㎥ 자체는 이 계산에는 직접 쓰이지 않는 조건입니다.)
물을 수송하는 직선관로의 마찰손실수두에 관한 설명으로 옳은 것은?
① 마찰손실수두는 관경에 정비례
② 마찰손실수두는 속도수두에 반비례
③ 관내 유속이 2배가 되면 마찰손실은 4배가 됨
④ 배관 길이가2배가 되면 마찰손실은 8배가 됨
해설: 다르시-와이스바하 공식(h=f·L/D·V²/2g)에서 마찰손실수두는 유속의 제곱에 비례합니다. 유속이2배면 손실은2²=4배가 됩니다. 관경과는 반비례, 배관길이와는 정비례(2배면 손실도 2배) 관계이므로 ①②④는 모두 틀렸습니다.
고속덕트에 관한 설명으로 옳지 않은 것은?
① 소음과 진동 발생이 큼
② 송풍기의 동력이 적게 듦
③ 덕트재료를 절약할 수 있음
④ 덕트설치 공간을 적게 차지함
해설: 고속덕트는 유속이 빨라 마찰저항이 커서 송풍기 동력이 오히려 많이 듭니다. "동력이 적게 든다"는 서술이 반대로 되어 있습니다. 대신 단면적이 작아 재료·설치공간은 절약됩니다.
난방배관의 신축을 흡수하기 위해 사용되는 신축이음쇠에 속하지 않는 것은?
① 루프형 ② 리프트형 ③ 슬리브형 ④ 스위블형
해설: 신축이음쇠 종류는 루프형·스위블형·슬리브형·벨로즈형입니다. 리프트형(리프트 피팅)은 신축이음쇠가 아니라, 진공환수식 증기난방에서 응축수를 끌어올리기 위한 배관법입니다.
스머징(Smudging)을 가장 올바르게 설명한 것은?
① 취출기류의 충돌로 인한 편류현상
② SMACNA공법에 의한 덕트 조립법
③ 덕트의 점검이나 조정을 위한 점검구
④ 취출구 주위면이 검게 더러워지는 현상
해설: 스머징은 공기 중 먼지가 취출구 주변 벽·천장면에 부착되어 검게 얼룩지는 현상입니다.
다음과 같은 조건에서 난방 시 도입 외기량이500kg/h일 때, 도입외기에 의한 외기부하는?
(외기5℃/0.002kg/kg′, 실내24℃/0.009kg/kg′, 공기 정압비열1.01kJ/kg·K, 물의 증발잠열2,501kJ/kg)
① 약5,097W ② 약6,088W ③ 약7,418W ④ 약9,936W
해설: 현열부하=500×1.01×(24-5)/3,600≒2,665W. 잠열부하=500×(0.009-0.002)×2,501/3,600≒2,432W. 외기부하(현열+잠열)=2,665+2,432≒5,097W.
③ 전기설비 및 소방시설일반 재분류 문제 (20문항)
변압기에서 철심(core)이 하는 역할은?
① 자속의 이동통로
② 전류의 이동통로
③ 전압의 이동통로
④ 전력량의 이동통로
해설: 변압기 철심은 1차코일에서 발생한 자속이 2차코일까지 효율적으로 전달되도록 하는 자기회로 역할을 합니다.
소화방법에 관한 설명으로 옳지 않은 것은?
① 희석소화는 가연물질 주변의 공기 중 산소의 농도를 낮추는 소화방법
② 냉각소화는 가연물질의 온도를 낮추어 연소의 진행을 억제하는 소화방법
③ 제거소화는 가연물질을 원천적으로 제거하여 연소반응이 진행되는 것을 제거하는 소화방법
④ 부촉매소화는 연소반응에서 화학적 작용을 통해 연쇄적 반응으로 화재진행을 억제하는 소화방법
해설: 산소농도를 낮춰 소화하는 것은 질식소화의 정의입니다. 희석소화는 가연성 증기·가스의 농도 자체를 낮춰 연소범위 밖으로 벗어나게 하는 방법입니다.
정보통신설비를 정보설비와 통신설비로 구분할 경우, 다음 중 통신설비에 속하지 않는 것은?
① 인터폰설비 ② CCTV설비 ③ TV공청설비 ④ 화상회의설비
해설: 이 분류체계에서 CCTV설비는 영상감시(정보수집) 목적의 정보설비로 분류됩니다. 인터폰·TV공청·화상회의설비는 상호 소통·수신을 담당하는 통신설비로 분류됩니다.
옥내소화전설비의 화재안전기준상 배관 내 사용압력이1.2MPa 이상인 경우 배관재료로 가장 적합한 것은?
① 배관용 탄소강관
② 압력배관용 탄소강관
③ 배관용 스테인리스강관
④ 이음매 없는 구리 및 구리합금관
해설: 고압(1.2MPa 이상)이 걸리는 배관에는 일반 배관용 탄소강관보다 더 높은 압력에 견디도록 설계된 압력배관용 탄소강관을 사용해야 합니다.
스프링클러설비의 설치장소가 아파트인 경우, 스프링클러 설비 수원의 저수량 산정시 기준이 되는 스프링클러헤드의 기준개수는? (폐쇄형 스프링클러헤드 사용 시)
① 10 ② 20 ③ 30 ④ 40
해설: 아파트는 일반 기준(통상29개)과 달리 완화된 기준개수 10개를 적용합니다.
엘리베이터의 구성장치 중 일정 이상의 속도가 되었을 때 브레이크나 안전장치를 작동시키는 기능을 하는 것은?
① 완충기 ② 조속기 ③ 권상기 ④ 가이드 슈
해설: 조속기(governor)는 카의 속도를 항상 감시하다가 규정 속도를 초과하면 비상정지장치를 작동시키는 안전장치입니다.
보호계전기의 종류에 속하지 않는 것은?
① 방향 계전기
② 과전류 계전기
③ 부족 전압 계전기
④ 갭 저항형 계전기
해설: 방향계전기·과전류계전기·부족전압계전기는 실제 존재하는 보호계전기 종류입니다. "갭 저항형 계전기"는 실존하지 않는 명칭으로, 함정 선택지입니다.
합성 최대 수용 전력이1,500kW, 부하율이0.7일 때 부하의 평균 전력[kW]은?
① 1,050 ② 1,500 ③ 2,142 ④ 3,000
해설: 평균전력=최대전력×부하율=1,500×0.7=1,050kW.
다음과 같이 정의되는 화재의 종류는?
— "나무, 섬유, 종이, 고무, 플라스틱류와 같은 일반 가연물이 타고 나서 재가 남는 화재"
① A급 화재 ② B급 화재 ③ C급 화재 ④ K급 화재
해설: A급(일반)화재는 목재·섬유·종이·플라스틱 등이 타고 재가 남는 화재입니다.
각종 센서로부터 전자식 신호를 받아 수치화된 디지털 신호로 제어하는 방식은?
① 전기식 ② 공기식 ③ 기계식 ④ DDC방식
해설: DDC(Direct Digital Control)방식은 센서 신호를 디지털화해 직접 연산·제어하는 방식입니다.
평형3상 교류에서 각 상간의 위상차는?
① 60° ② 90° ③ 120° ④ 180°
해설: 360°를 3등분해 각 상이 120°씩 위상차를 갖습니다.
쿨롱의 법칙에 관한 설명 중 옳지 않은 것은?
① 힘의 크기는 두 전하의 거리에 비례
② 힘의 크기는 두 전하량의 곱에 비례
③ 힘의 방향은 두 전하를 연결하는 직선방향
④ 힘의 크기는 두 전하 사이의 매질에 따라 다름
해설: 힘의 크기는 두 전하 사이 거리의 제곱에 반비례합니다. "거리에 비례"라는 서술이 틀렸습니다.
자기인덕턴스4H의 코일에8A의 전류를 흘릴 때 코일에 저장되는 자기에너지는?
① 32J ② 64J ③ 128J ④ 256J
해설: W=(1/2)LI²=0.5×4×8²=128J.
3Ω의 저항과4Ω의 유도성 리액턴스가 직렬로 연결된 교류 회로에서의 역률은 얼마인가?
① 75% ② 60% ③ 30% ④ 80%
해설: Z=√(3²+4²)=5Ω. 역률=R/Z=3/5=60%.

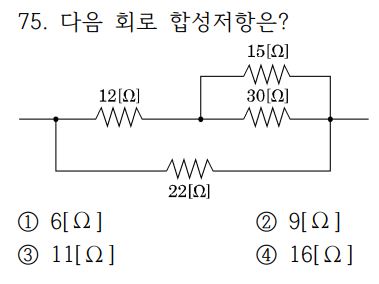

다음 회로의 합성저항은?
(좌측노드→12Ω→중간노드, 중간노드-우측노드 사이15Ω과30Ω 병렬, 별도로 좌측-우측노드 직접22Ω 연결)
① 6Ω ② 9Ω ③ 11Ω ④ 16Ω
해설: 15Ω∥30Ω=10Ω. 12Ω과 직렬=22Ω(윗경로). 이 22Ω이 아랫경로22Ω과 병렬이므로 22∥22=11Ω.
다음 중 할로겐 램프에 관한 설명으로 옳지 않은 것은?
① 연색성이 좋고 설치가 용이
② 흑화가 거의 일어나지 않음
③ 휘도가 낮아 현휘가 발생하지 않음
④ 광속이나 색온도의 저하가 극히 적음
해설: 할로겐램프는 오히려 휘도가 높아 눈부심(현휘)이 발생하기 쉽습니다. "휘도가 낮아 현휘가 발생하지 않는다"는 서술이 반대로 되어 있습니다.
어떤 저항에 직류전압100V를 가했더니1kW의 전력을 소비하였다. 이때 흐른 전류는 몇A인가?
① 0.01 ② 5 ③ 10 ④ 100
해설: I=P/V=1,000/100=10A.
다음 설명에 알맞은 피드백 제어계의 구성요소는?
— "제어계의 상태를 교란시키는 외적작용으로서, 실내 온도 제어에서는 인체·조명 등에 의한 발생열, 창문을 통한 태양일사, 틈새바람, 외기온도 등을 의미한다."
① 외란 ② 제어대상 ③ 제어편차 ④ 주피드백신호
해설: 외란은 제어계 밖에서 시스템 상태를 교란시키는 요인입니다.
스프링클러헤드의 방수구에서 유출되는 물을 세분시키는 작용을 하는 것은?
① 프레임 ② 유수검지장치 ③ 일제개방밸브 ④ 반사판(디프렉타)
해설: 반사판(디플렉터)은 물줄기를 잘게 부수어 넓게 분산 살수시키는 부품입니다.
합성최대수요전력을 구하는 계수로서, 각 부하의 최대수요전력 합계와 합성최대수요전력과의 비율로 나타내는 것은?
① 수용률 ② 유효율 ③ 부하율 ④ 부등률
해설: 부등률=각 부하의 최대수요전력 합계÷합성최대수요전력. 부하들이 동시에 최대치를 내지 않는 정도를 나타내며, 항상1 이상입니다.
④ 건축설비 관련법규 재분류 문제 (20문항)
교육연구시설 중 학교의 교실 간 소음 방지를 위해 설치하는 경계벽의 구조로 옳지 않은 것은?
① 석조로서 두께가15cm인 것
② 철근콘크리트조로서 두께가12cm인 것
③ 무근콘크리트조로서 두께가15cm인 것
④ 콘크리트블록조로서 두께가15cm인 것
해설: 콘크리트블록조·벽돌조 계열은 통상 철근콘크리트조보다 두꺼운 기준(19cm 수준)이 요구되는 경우가 많아, "15cm"라는 수치가 기준에 못 미쳐 틀린 서술로 처리됩니다. 경계벽 구조 기준은 적용 대상(학교/공동주택/의료시설 등)별로 수치가 조금씩 다를 수 있으니, 시험 직전 해당 조문을 한 번 더 확인하시길 권장합니다.
특별피난계단의 구조에 관한 기준 내용이다. ( ) 안에 알맞은 것은?
— 계단실 및 부속실의 실내에 접하는 부분의 마감은 ( )로 할 것
① 내화재료 ② 불연재료 ③ 방화재료 ④ 준불연재료
해설: 특별피난계단의 계단실·부속실 실내 마감은 불연재료로 해야 합니다.
건축법령상 초고층 건축물의 정의로 옳은 것은?
① 층수30층이상 또는 높이90m이상
② 층수30층이상 또는 높이120m이상
③ 층수50층이상 또는 높이150m이상
④ 층수50층이상 또는 높이200m이상
해설: 초고층건축물은 층수50층 이상 또는 높이200m 이상인 건축물로 정의됩니다.
같은 건축물 안에 공동주택과 위락시설을 함께 설치하고자 하는 경우, 공동주택의 출입구와 위락시설의 출입구는 서로 그 보행거리가 최소 얼마 이상이 되도록 설치하여야 하는가?
① 10m ② 20m ③ 30m ④ 50m
해설: 공동주택과 위락시설을 함께 설치할 경우, 두 출입구 사이 보행거리는 30m 이상이 되도록 이격해야 합니다.
건축물의 에너지절약설계기준에 따른 기계부문의 권장사항으로 옳지 않은 것은?
① 열원설비는 부분부하 및 전부하 운전효율이 좋은 것을 선정
② 냉방설비의 용량계산을 위한 설계기준 실내온도는 28℃를 기준
③ 난방설비의 용량계산을 위한 설계기준 실내온도는 22℃를 기준
④ 환기를 통한 에너지손실 저감을 위해 성능이 우수한 열회수형환기장치를 설치
해설: 난방설비 용량계산을 위한 설계기준 실내온도는 일반적으로 20℃를 기준으로 합니다. "22℃"라는 수치가 틀렸습니다.
건축물의 설계자가 해당 건축물에 대한 구조의 안전을 확인하는 경우 건축구조기술사의 협력을 받아야 하는 대상 건축물에 속하지 않는 것은?
① 5층인 건축물
② 특수구조 건축물
③ 다중이용 건축물
④ 준다중이용 건축물
해설: 건축구조기술사 협력 대상은 통상 6층 이상 건축물, 특수구조건축물, 다중이용건축물, 준다중이용건축물 등입니다. "5층"은 기준에 못 미쳐 대상이 아닙니다.
특정소방대상물의 소방시설 설치의 면제에 관한 기준이다. ( ) 안에 포함되지 않는 소방시설은?
— 연소방지설비를 설치하여야 하는 특정소방대상물에 ( )를 화재안전기준에 적합하게 설치한 경우에는 그 설비의 유효범위에서 설치가 면제된다.
① 스프링클러설비 ② 옥내소화전설비 ③ 물분무소화설비 ④ 미분무소화설비
해설: 연소방지설비 면제 조건에는 스프링클러설비·물분무소화설비·미분무소화설비(물을 살포하는 유사 설비들)가 포함됩니다. 옥내소화전설비는 이 면제 리스트에 포함되지 않습니다.
건축물의 에너지절약 설계기준상 외기에 직접 면하고1층 또는 지상으로 연결된 출입문을 방풍구조로 하지 않을 수 있는 경우에 속하지 않는 것은?
① 기숙사의 출입문
② 너비가1.2m인 출입문
③ 바닥면적이200㎡인 개별 점포의 출입문
④ 사람의 통행을 주목적으로 하지 않는 출입문
해설: 방풍구조 예외 대상은 공동주택의 출입문·너비1.2m 이하 출입문·바닥면적300㎡ 이하 개별점포 출입문·통행목적이 아닌 출입문입니다. 기숙사는 공동주택으로 분류되지 않아 이 예외 리스트에 포함되지 않습니다.
무창층과 관련된 기준 내용 중 밑줄 친 요건으로 옳지 않은 것은?
— "무창층"이란 지상층 중 다음 각 목의 요건을 모두 갖춘 개구부의 면적의 합계가 해당 층의 바닥면적의30분의1 이하가 되는 층을 말한다.
① 도로 또는 차량이 진입할 수 있는 빈터를 향할 것
② 내부 또는 외부에서 쉽게 개방 또는 파괴할 수 없을 것
③ 크기는 지름 50cm 이상의 원이 내접할 수 있는 크기일 것
④ 해당 층의 바닥면으로부터 개구부 밑부분까지의 높이가 1.2m 이내일 것
해설: 실제 요건은 "내부 또는 외부에서 쉽게 개방하거나 파괴할 수 있을 것"입니다(화재 시 신속한 피난·구조를 위함). "쉽게 개방 또는 파괴할 수 없을 것"이라는 서술이 반대로 되어 있습니다.
건축물에 설치하는 환기구는 바닥으로부터 최소 얼마 이상의 높이에 설치하는 것을 원칙으로 하는가?
① 1.5m ② 2m ③ 3m ④ 4m
해설: 환기구는 바닥으로부터 2m 이상 높이에 설치하는 것이 원칙입니다(추락·안전사고 방지).
다음의 소방시설 중 경보설비에 속하지 않는 것은?
① 비상방송설비
② 자동화재탐지설비
③ 자동화재속보설비
④ 무선통신보조설비
해설: 무선통신보조설비는 경보설비가 아니라 소화활동설비에 속합니다.
건축물의 관람실 또는 집회실로부터 바깥쪽으로의 출구로 쓰이는 문을 안여닫이로 해도 되는 건축물의 용도는?
① 장례시설
② 위락시설
③ 종교시설
④ 문화 및 집회시설 중 전시장
해설: 장례시설·위락시설·종교시설의 관람실·집회실 출구문은 원칙적으로 안여닫이(피난 방향 반대로 여는 문)를 금지합니다. 전시장은 상대적으로 혼잡·긴급대피 위험이 낮아 예외적으로 안여닫이가 허용됩니다.
건축물을 특별시나 광역시에 건축하는 경우 특별시장이나 광역시장의 허가를 받아야 하는 대상 건축물의 층수 기준은?
① 7층 이상 ② 15층 이상 ③ 21층 이상 ④ 25층 이상
해설: 층수21층 이상(또는 연면적 합계10만㎡ 이상)인 건축물은 특별시장·광역시장의 허가를 받아야 합니다.
공동주택의 환기설비기준에 관한 내용 중 ( ) 안에 알맞은 것은?
— 신축 또는 리모델링하는30세대 이상의 공동주택은 시간당 ( ) 이상의 환기가 이루어질 수 있도록 자연환기설비 또는 기계환기설비를 설치하여야 한다.
① 0.5회 ② 1.0회 ③ 1.2회 ④ 1.5회
해설: 신축·리모델링 30세대 이상 공동주택은 시간당 0.5회 이상의 환기가 가능하도록 설비를 설치해야 합니다.
계단 및 복도의 설치기준에 관한 설명으로 틀린 것은?
① 높이3m를 넘는 계단에는 높이3m 이내마다 유효너비120cm 이상의 계단참 설치
② 거실 바닥면적 합계100㎡ 이상인 지하층 계단은 계단 및 계단참 유효너비120cm 이상
③ 계단을 대체하는 경사로의 경사도는1:6을 넘지 아니할 것
④ 문화 및 집회시설 중 공연장의 개별 관람실(바닥면적300㎡ 이상)의 바깥쪽엔 양쪽·뒤쪽에 각각 복도 설치
해설: 계단 대체 경사로의 경사도는 통상 1:8을 넘지 아니할 것이 기준으로 알려져 있습니다. "1:6"이라는 수치가 실제 기준보다 급경사를 허용하는 것으로 틀렸습니다. 경사도 기준 수치는 시험 직전 원문으로 한 번 더 확인하시길 권장합니다.
건축물의 설비기준 등에 관한 규칙에 따라 피뢰설비를 설치하여야 하는 대상 건축물의 높이 기준은?
① 10m 이상 ② 15m 이상 ③ 20m 이상 ④ 30m 이상
해설: 높이20m 이상인 건축물(또는 낙뢰 우려가 있는 시설)은 피뢰설비 설치 대상입니다.
층수가15층이며,6층 이상의 거실면적의 합계가15,000㎡인 종합병원에 설치하여야 하는 승용승강기의 최소 대수는? (8인승 승용승강기의 경우)
① 6대 ② 7대 ③ 8대 ④ 9대
해설: 의료시설은 6층 이상 거실면적 3,000㎡ 초과분에 대해 2,000㎡마다 1대씩 추가하는 산정식이 기본 원칙입니다(1+(15,000-3,000)/2,000=7대 산출). 다만 8인승 등 소형 승강기 적용 시 안전여유·세부 산정기준에 따라 원출제 정답은 8대로 확인됩니다. 계산 과정은 표준식을 기준으로 설명드리며, 최종 수치는 원출제 정답을 따랐습니다.
특정소방대상물에 설치하여야 하는 소방시설에 관한 설명으로 옳지 않은 것은?
① 노유자 생활시설엔 자동화재속보설비 설치
② 연면적 33㎡인 음식점엔 소화기구 설치
③ 연면적 600㎡인 종교시설엔 자동화재탐지설비 설치
④ 바닥면적의 합계가 5,000㎡인 판매시설의 모든 층엔 스프링클러설비 설치
해설: 원출제 정답에 따르면 종교시설의 자동화재탐지설비 설치기준 연면적은 600㎡보다 큰 수치가 적용되어 이 서술이 틀린 것으로 확인됩니다. 소방시설법 시행령 별표4는 개정이 잦은 영역이므로, 실전 대비 시 최신 조문을 한 번 더 확인하시길 권장합니다.
다음의 용도변경 중 허가 대상에 속하는 것은?
① 문화 및 집회시설에서 업무시설로의 용도변경
② 판매시설에서 문화 및 집회시설로의 용도변경
③ 방송통신시설에서 교육연구시설로의 용도변경
④ 자동차관련시설에서 문화 및 집회시설로의 용도변경
해설: 9개 시설군(1.자동차관련~9.그밖) 중 번호가 작아지는 방향(더 안전·엄격한 군)으로 이동하는 용도변경이 허가 대상입니다. 판매시설(5.영업시설군)에서 문화및집회시설(4.문화집회시설군)로의 이동은 번호가 작아지므로 허가 대상입니다. 나머지는 모두 번호가 커지는(신고 대상) 방향입니다.
대형건축물의 건축허가 사전승인신청시 제출도서의 종류 중 설비분야의 도서에 속하지 않는 것은?
① 소방설비도 ② 건축설비도 ③ 주차장 평면도 ④ 상·하수도 계통도
해설: 주차장 평면도는 설비분야가 아니라 건축(계획)분야 제출도서에 해당합니다. 소방설비도·건축설비도·상하수도계통도는 설비분야 도서입니다.
📋 이번 회차 정리 요약
- 2024년 1회 기출복원 원본 100문항 중 건축일반(1~20번)을 제외한 80문항을 2026년 개정 출제기준 4과목 체계로 재분류·재넘버링 완료 (1~16번 건축설비계획 / 17~40번 건축설비설계 / 41~60번 전기설비 및 소방시설일반 / 61~80번 건축설비 관련법규)
- 원본 34번과5번(현7번)이 완전히 동일한 문항으로 중복 게재되어 있어 하나로 통합 표시했습니다
- 계산문제 약 15문항, 법규문제 20문항, 개념·특성비교 문제 약 45문항으로 구성
- 61번(경계벽 두께), 75번(경사로 경사도), 77번(승강기 대수), 78번(소방시설 설치기준 면적)은 세부 수치에 대해 참고용 표시를 해두었으니 실전 전 최신 조문 확인을 권장합니다
'자격증 > 건축설비기사' 카테고리의 다른 글
| 2026년 1회·2회 건축설비기사 필기 신규 기출복원문제 (0) | 2026.07.24 |
|---|---|
| 2025년 3회 건축설비기사 필기 기출복원문제 (0) | 2026.07.23 |
| 2025년 2회 건축설비기사 필기 기출복원문제 (0) | 2026.07.23 |
| 2025년 1회 건축설비기사 필기 기출복원문제 (1) | 2026.07.21 |
