2025년 3회 건축설비기사 필기 기출복원문제 완전정복
2026년 개정 출제기준 기준 재분류 · 해설 · 암기팁
⚠️ 2026년 출제기준 변경 안내
- 기존 제1과목 건축일반은 2026년도 출제기준에서 완전히 삭제되었고, 본 회차에도 해당 문제는 원본에 없습니다(2과목부터 시작).
- 원본 기출복원 21~100번(2·3·4·5과목) 문항을 신출제기준 4과목 체계로 재분류하고, 등장 순서 그대로 1~80번을 새로 부여했습니다: ① 건축설비계획(1~14번) ② 건축설비설계(15~40번) ③ 전기설비 및 소방시설일반(41~60번) ④ 건축설비 관련법규(61~80번)
- 법규 문제는 국가법령정보센터 최신 조문으로 교차검증했습니다. 이번 회차에서는 회전문 회전속도(분당 8회, 10회 아님), 공연장 출구 유효너비(1.5m, 1.2m 아님) 등 원본에서 자주 헷갈리는 수치 오류를 바로잡았습니다.
· 1과목 건축설비계획: 기초지식(건축환경·열역학·유체역학) + 설계조건검토 + 설비시스템검토 + 설비자재
· 2과목 건축설비설계: 열원·공조·환기·위생설비의 구체적 설계·계산
· 3과목 전기설비 및 소방시설일반: 전기이론 + 건축전기설비 + 자동제어 + 소방시설기초
· 4과목 건축설비 관련법규: 건축법 + 기계설비법 + 소방시설법 + 에너지·인증기준
① 건축설비계획 재분류 문제 (14문항)
2개 이상의 엘보(elbows)를 사용하여 배관의 신축을 흡수하는 신축이음쇠는?
① 루프형 ② 스위블형 ③ 슬리브형 ④ 벨로즈형
해설: 스위블형(swivel joint)은 2개 이상의 엘보(나사이음)를 조합해, 배관이 신축될 때 엘보 부분이 약간 회전하며 신축을 흡수하는 방식입니다. 루프형은 배관을 둥글게 구부린 형태, 슬리브형은 미끄럼운동, 벨로즈형은 주름관 신축을 이용합니다.
평균 BOD 200ppm 오수가 하루1,500㎥ 정화조로 유입, 유출수 BOD가 50ppm일 때 BOD 제거율은?
① 50% ② 75% ③ 100% ④ 150%
해설: BOD 제거율=(유입수BOD-유출수BOD)/유입수BOD×100=(200-50)/200×100=75%. 유입 유량(1,500㎥/d)은 제거율 계산에는 필요 없는 조건입니다(다른 계산에 쓰이는 함정성 정보).

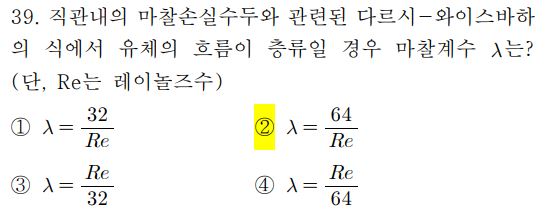

직관내 마찰손실수두 관련 다르시-와이스바하 식에서, 유체 흐름이 층류일 경우 마찰계수는? (Re: 레이놀즈수)
보기 4개의 수식 기호가 원본 PDF에서 손상되어 정확한 매칭이 어려움
해설: 층류에서 관마찰계수는 f=64/Re 입니다(하겐-푸아죄유 법칙에서 유도). 원본 PDF의 분수식 기호가 깨져 정확한 보기 번호 매칭이 어려우니, 캡처 이미지를 올려주시면 확정해드리겠습니다.
관 속을 흐르는 유체에 관한 설명으로 옳은 것은?
① 유속에 비례하여 유량 증가 ② 점도 클수록 유량 증가 ③ 관마찰계수 크면 유량 증가 ④ 관경 제곱에 반비례해 유량 증가
해설: 유량Q=A×V(단면적×유속)이므로 유속에 비례해 유량이 증가합니다. 점도가 크거나 관마찰계수가 크면 오히려 유동저항이 커져 유량은 감소하며, 유량은 관경의 제곱에 비례(반비례 아님, 단면적 자체가 반지름 제곱에 비례)합니다.
유량조절용으로 사용되며 유체의 흐름방향을 90°로 전환시킬 수 있는 밸브는?
① 볼 밸브 ② 체크 밸브 ③ 앵글 밸브 ④ 게이트 밸브
해설: 앵글밸브는 글로브밸브의 일종으로, 밸브 내부에서 유체 흐름이 직각(90°)으로 꺾이는 구조를 가지며 유량조절 기능도 있습니다. 게이트밸브·볼밸브는 직선 개폐용, 체크밸브는 역류방지용입니다.
유리창 열관류율3.0W/㎡K, 실내외온도차30℃, 일사열취득100W/㎡, 차폐계수1.0일 때 단위면적당 취득열량은?
① 190W/㎡ ② 270W/㎡ ③ 330W/㎡ ④ 390W/㎡
해설: 취득열량=관류열량+일사취득열량×차폐계수=U×ΔT+SC×I=3.0×30+1.0×100=90+100=190W/㎡.
다음 중 현열로만 구성된 냉방부하의 종류는?
① 인체의 발생열량 ② 유리로부터의 취득열량 ③ 극간풍에 의한 취득열량 ④ 외기의 도입으로 인한 취득열량
해설: 유리창을 통한 취득열량(관류+일사)은 습기 이동이 없는 순수한 온도차·복사 성분이라 현열로만 구성됩니다. 인체발열은 현열+잠열(땀), 극간풍·외기도입은 온도차(현열)와 습도차(잠열)가 모두 존재합니다.
실내 공기 오염의 종합적 지표로 사용되는 오염물질은?
① 미세먼지 ② 이산화탄소 ③ 포름알데히드 ④ 휘발성 유기화합물
해설: 이산화탄소(CO₂)는 재실인원 밀도·환기 부족과 상관관계가 높아, 다른 오염물질 농도를 대표하는 실내공기질의 종합 지표로 흔히 사용됩니다.
공기에 관한 설명으로 옳지 않은 것은?
① 지상 부근 공기성분비율은 수증기 제외하면 거의 일정 ② 여러 기체 혼합물로 산소와 이산화탄소가 가장 많은 부분 차지 ③ 수증기 전혀 없는 공기를 건조공기라 함 ④ 건조공기는 이상기체에 가까워 이상기체로 간주 가능
해설: 대기 중 가장 많은 부분을 차지하는 기체는 질소(약78%)와 산소(약21%)이며, 이산화탄소는 약0.04% 정도의 극미량입니다. "산소와 이산화탄소가 가장 많다"는 서술에서 질소가 빠져 있어 틀렸습니다.
공조시스템에서 덕트 내에 변풍량(VAV) 유닛을 채용하는 가장 주된 이유는?
① 소음제거 ② 냉온풍의 혼합 ③ 덕트 스페이스 감소 ④ 부하변동에 대한 대응
해설: VAV(변풍량) 유닛의 핵심 목적은 각 존(zone)의 부하변동에 맞춰 송풍량을 개별적으로 조절해 대응하는 것입니다. 이를 통해 부수적으로 송풍동력도 절약됩니다.
기준면보다 20m 높이에 있는 관내에 물이 압력60kPa, 유속3m/s로 흐를 때 전수두는? (물 밀도 1kg/L)
① 약 18.7m ② 약 26.5m ③ 약 38.7m ④ 약 83.1m
해설: 전수두=위치수두+압력수두+속도수두=20+60,000/(1,000×9.8)+3²/(2×9.8)=20+6.12+0.46≒26.5m.
공기조화방식 중 2중덕트방식에 관한 설명으로 옳지 않은 것은?
① 전공기방식에 속함 ② 냉·온풍 혼합으로 인한 혼합손실 있음 ③ 부하특성 다른 다수의 실이나 존에는 적용할 수 없음 ④ 단일덕트방식보다 덕트 샤프트·스페이스 크게 차지
해설: 2중덕트방식은 냉풍·온풍 각각을 공급받아 존별로 혼합비율을 조절할 수 있어, 오히려 부하특성이 서로 다른 다수의 실이나 존에 적용하기 유리합니다. "적용할 수 없다"는 서술이 반대로 되어 있습니다.
공기조화방식의 열운송 동력의 크기 순서가 옳게 나열된 것은?
① 전공기방식>전수방식>공기·수방식 ② 공기·수방식>전수방식>전공기방식 ③ 전공기방식>공기·수방식>전수방식 ④ 전수방식>공기·수방식>전공기방식
해설: 물은 공기보다 비열이 훨씬 커서 같은 열량을 옮길 때 필요한 부피(반송량)가 작습니다. 따라서 열을 전부 공기로만 운송하는 전공기방식이 반송동력이 가장 크고, 전부 물로 운송하는 전수방식이 가장 작습니다: 전공기>공기·수>전수.
건구온도30℃, 절대습도0.015kg/kg′인 습공기5kg의 전체 엔탈피는?
① 228.77kJ ② 343.24kJ ③ 349.62kJ ④ 425.24kJ
해설: h=1.01×30+0.015×(2,501+1.85×30)=30.3+0.015×2,556.5=30.3+38.35≒68.65kJ/kg. 5kg이므로 68.65×5≒343.24kJ.
② 건축설비설계 재분류 문제 (26문항)
액화천연가스(LNG)에 관한 설명으로 옳지 않은 것은?
① 공기보다 가벼움 ② 아황산가스·매연 등 오염 없음 ③ 발열량이 LPG보다 높음 ④ 천연가스를 정제해 얻은 메탄을 냉각·액화한 것
해설: 단위 부피(㎥)당 발열량은 LPG가 LNG보다 훨씬 높습니다(LPG는 프로판·부탄 계열로 분자량이 커서 발열량이 큼). "LNG가 LPG보다 높다"는 서술이 반대로 되어 있습니다. 단, 2026년 개정 필기 출제기준에는 가스설비 관련 세부항목이 명시적으로 빠져 있어 출제비중이 낮아질 가능성이 있습니다.
급탕순환펌프에 관한 설명으로 옳지 않은 것은?
① 내식성·내열성 구조 요구 ② 펌프 기동·정지는 감압밸브에 의해 자동 ③ 소규모 건축에서 라인펌프 많이 사용 ④ 양정 과대설정시 과대유량순환, 부식원인
해설: 급탕순환펌프의 기동·정지는 일반적으로 온도 감지(서모스탯)에 의해 자동으로 이루어집니다. "감압밸브에 의해"라는 서술이 틀렸습니다(감압밸브는 압력을 낮추는 장치일 뿐 펌프 기동·정지와는 무관).
급수배관에 관한 설명으로 옳지 않은 것은?
① 수직배관엔 체크밸브 설치하지 않음 ② 수평배관 물고임부에 퇴수밸브 설치 ③ 하향급수시 수평배관은 진행방향따라 내려가는 기울기 ④ 상향급수시 수평배관은 진행방향따라 올라가는 기울기
해설: 급수 수직주관에는 역류방지를 위해 오히려 체크밸브를 설치하는 경우가 많습니다. "설치하지 않는다"는 단정적 서술이 틀렸습니다. ②·③·④는 급수배관의 일반적인 구배·밸브 원칙과 일치하는 옳은 설명입니다.
압력탱크로부터 수직높이10m 되는 곳에 플러시밸브식 대변기가 설치. 이 대변기에 압력탱크식으로 급수하기 위한 압력탱크의 최저필요압력은? (배관연장길이15m, 관로 전마찰손실수두5mAq)
① 220kPa ② 270kPa ③ 320kPa ④ 370kPa
해설: 플러시밸브(세정밸브)식 대변기의 최소필요압력은 70kPa입니다. 필요압력=70+높이손실(10m×9.8≒98kPa)+마찰손실(5m×9.8≒49kPa)=70+98+49≒217kPa≒220kPa.
고가수조방식 급수법에서 최고층 플러시밸브식 대변기 설치 시, 세정밸브에서 고가수조 최저수면까지 높이는 최소 얼마 이상이어야 하는가? (전마찰손실수두10kPa)
① 약 8m ② 약 12m ③ 약 14m ④ 약 16m
해설: 필요한 압력=최소필요압력(70kPa)+마찰손실(10kPa)=80kPa. 이를 물기둥 높이로 환산하면 H=80,000/(1,000×9.8)≒8.16m≒약8m.
배수트랩이 구비해야 할 조건과 가장 관계가 먼 것은?
① 구조 간단할 것 ② 배수 시 자기세정 가능 ③ 가동부분이 있으며 가동부분에 봉수 형성 ④ 유효봉수깊이(50~100mm)를 가질 것
해설: 좋은 트랩의 조건은 오히려 가동부분이 없어야 하는 것입니다. 가동부(움직이는 부품)가 있으면 마모·고장으로 봉수 유지가 불안정해집니다.
통기관에 관한 설명으로 옳은 것은?
① 결합통기관은 2개의 통기관을 서로 연결 ② 공용통기관은 통기관과 배수관 역할 겸용 ③ 도피통기관은 배수수평지관 최상류에서 분기해 통기지관 연결 ④ 통기수직관 상부는 관경 축소 없이 단독 대기개구 또는 신정통기관 접속
해설: 통기수직관의 상부는 관경을 줄이지 않고 그대로 단독으로 대기 중에 개구하거나 신정통기관에 접속하는 것이 원칙입니다. 결합통기관은 배수수직관과 통기수직관을 연결하는 관, 공용통기관은 2개 기구가 하나의 트랩을 공유할 때 사용, 도피통기관은 배수수평지관 최하류에서 분기합니다.
경도가 높은 물이 보일러 용수로 적절하지 못한 이유는?
① 스케일이 많이 발생 ② 물의 팽창량이 많아짐 ③ 유체 흐름저항이 낮아짐 ④ 비등점이 낮아 증발량 많아짐
해설: 경도(칼슘·마그네슘 성분)가 높은 물은 가열 시 관내벽에 스케일(물때)을 형성해 전열효율 저하·과열·파손을 유발합니다.
펌프의 흡입 배관에서 발생하는 공동현상(Cavitation)을 방지하기 위한 대책으로 가장 알맞은 것은?
① 흡입양정 증가 ② 흡입유체 온도 낮춤 ③ 흡입배관 관경 작게 ④ 흡입배관 길이 증가
해설: 유체온도를 낮추면 포화증기압이 낮아져 공동현상(캐비테이션)이 잘 발생하지 않습니다. 흡입양정 증가·관경 축소·배관길이 증가는 모두 흡입측 압력을 더 낮춰 캐비테이션을 악화시킵니다.
위생기구를 유니트화 하는 목적과 가장 거리가 먼 것은?
① 현장작업의 증가 ② 공기의 단축 ③ 공정의 단순화 ④ 노무비 절감
해설: 위생기구를 공장에서 미리 조립(유니트화)해 현장에 반입하는 목적은 현장작업을 줄여 공기 단축·공정 단순화·노무비 절감을 이루기 위함입니다. "현장작업의 증가"는 유니트화의 목적과 반대입니다.
급수관 내에 공기실(Air chamber)을 설치하는 이유는?
① 배관 신축을 위해 ② 수압시험을 위해 ③ 누출시험을 위해 ④ 수격작용의 방지를 위해
해설: 공기실(에어챔버)은 밸브의 급격한 개폐 시 발생하는 압력파(수격작용, water hammer)를 공기의 압축성으로 완충해 흡수하는 장치입니다.
펌프에 관한 설명으로 옳은 것은?
① 펌프 축동력은 회전수 제곱에 비례 ② 볼류트펌프는 안내날개 있어 고양정 가능 ③ 임펠러 1개 갖는 것을 단단(單段)펌프라 하며 양정이 높지 않을 때 사용 ④ 캐비테이션 방지 위해 흡수관을 길고 가늘게, 공기체류 가능하도록 배관
해설: 임펠러가 1개인 펌프를 단단펌프라 하며 상대적으로 낮은 양정에 사용됩니다. 축동력은 회전수의 세제곱에 비례하고(①은 틀림), 안내날개가 있는 것은 볼류트가 아니라 터빈펌프이며(②는 틀림), 캐비테이션 방지를 위해서는 오히려 흡입관을 짧고 굵게, 공기 체류를 막아야 합니다(④는 반대).
다음 위생기구를 배수부하단위가 큰 것부터 작은 순으로 나열한 것은? (㉠대변기(세정밸브형) ㉡세면기 ㉢샤워기(주택용) ㉣소변기)
① ㉠>㉣>㉢>㉡ ② ㉠>㉡>㉣>㉢ ③ ㉢>㉠>㉣>㉡ ④ ㉢>㉣>㉠>㉡
해설: 대략적인 배수부하단위는 대변기(세정밸브식)=8, 소변기=4, 샤워기(주택용)=2, 세면기=1 정도로, 큰 순서는 대변기>소변기>샤워기>세면기입니다.
펌프의 회전수 변화에 따른 유량·양정·축동력·소비전력 변화를 설명한 내용 중 옳은 것은?
① 회전수 50%줄이면 유량50%증가 ② 회전수50%줄이면 양정75%감소 ③ 회전수50%줄이면 축동력25%감소 ④ 회전수50%줄이면 소비전력50%감소
해설: 펌프 상사법칙: 유량∝회전수, 양정∝회전수², 축동력∝회전수³. 회전수를 0.5배로 줄이면 유량은 0.5배(50%감소, ①은 틀림), 양정은 0.25배(75%감소, ②는 맞음), 축동력은 0.125배(87.5%감소, ③·④는 틀림).
급탕설비의 급탕배관시 고려사항으로 옳지 않은 것은?
① 배관30m초과 중앙식급탕에서 환탕관·순환펌프설치해 열손실보상 ② 탕비기주위 배관 짧게, 공기체류방지, 균일구배 ③ 급탕계통엔 조작용이한 위치에 개폐밸브설치 ④ 고층건축물 급탕압력 일정압력이하 제어위해 감압밸브를 순환계통에 설치
해설: 감압밸브를 순환계통(환탕관)에 설치하면 순환 자체가 저해되어 온수 순환이 제대로 이루어지지 않습니다. 감압밸브는 순환계통이 아닌 급탕 공급계통(상수 유입측 등)에 설치해야 합니다.
고층건물의 배수입관(수직관)에 인접 접속되는 위생기구는 어떤 원인으로 봉수가 파괴될 가능성이 가장 높은가?
① 증발작용 ② 모세관 현상 ③ 자기사이펀 현상 ④ 감압에 의한 흡인작용
해설: 배수수직관에 가까운 기구는 상부에서 다량의 배수가 흘러내릴 때 수직관 내부가 순간적으로 부압(감압)이 되어, 인접 트랩의 봉수가 흡인되는 감압에 의한 흡인작용(유도사이펀작용)으로 파괴되기 쉽습니다.
500명 수용 극장에서 1인당 CO2배출량20L/h일 때, CO2농도0.05%인 외기를 도입해 실내CO2농도를0.1%로 유지하는데 필요한 환기량은?
① 15,000㎥/h ② 20,000㎥/h ③ 25,000㎥/h ④ 30,000㎥/h
해설: CO2발생량=500×20=10,000L/h=10㎥/h. 필요환기량=발생량/(실내농도-외기농도)=10/(0.001-0.0005)=10/0.0005=20,000㎥/h.
송풍기의 회전속도500rpm일 때 송풍량50㎥/min. 회전속도를750rpm으로 변화시켰을 때 송풍량은?
① 75㎥/min ② 87㎥/min ③ 95㎥/min ④ 107㎥/min
해설: 송풍기 상사법칙에서 풍량은 회전수에 비례합니다. 750/500=1.5배. 50×1.5=75㎥/min.
증기난방설비에서 증기트랩을 사용하는 가장 주된 목적은?
① 온도조절 ② 공기배출 ③ 압력조절 ④ 응축수 배출
해설: 증기트랩은 방열기·배관 내에서 생긴 응축수만 배출하고 증기 자체는 통과시키지 않는 장치입니다. 응축수를 그대로 두면 수격작용·열효율 저하가 발생합니다.
공기2,000kg/h를 증기코일로 가열, 온도차25.5℃, 증발잠열2,229.52kJ/kg일 때 필요 증기량은? (공기 정압비열1.01kJ/kg·K)
① 18.2kg/h ② 23.1kg/h ③ 40.2kg/h ④ 50.2kg/h
해설: 가열에 필요한 열량=2,000×1.01×25.5=51,510kJ/h. 증기량=51,510/2,229.52≒23.1kg/h.
보일러의 출력 중 난방부하, 급탕부하, 배관부하, 예열부하의 합으로 표시되는 것은?
① 정미출력 ② 정격출력 ③ 상용출력 ④ 과부하출력
해설: 보일러 출력은 단계별로 정미출력(난방+급탕부하)<상용출력(정미출력+배관손실부하)<정격출력(상용출력+예열부하) 순으로 커집니다. 4가지 부하를 모두 합한 것은 정격출력입니다.
다음 중 2중효용식 흡수식 냉동기의 구성요소에 속하지 않는 것은?
① 응축기 ② 압축기 ③ 증발기 ④ 저온발생기
해설: 흡수식 냉동기는 기계적 압축 대신 열에너지(재생기·발생기)로 냉매를 순환시키는 방식이라 압축기가 존재하지 않습니다. 2중효용식은 고온발생기·저온발생기·응축기·증발기·흡수기로 구성됩니다.
취출구와 흡입구가 지나치게 근접해 있을 때 취출구에서 나온 기류가 곧바로 흡입구로 들어가는 현상은?
① 숏 서킷 ② 드래프트 ③ 에어 커튼 ④ 리턴 에어
해설: 숏서킷(short circuit)은 취출공기가 실내에 충분히 확산되지 못하고 근처 흡입구로 바로 빠져나가, 냉난방 효과가 실내에 제대로 전달되지 않는 현상입니다.
압축식 냉동기의 구성요소 중 냉동의 목적을 직접적으로 달성하는 것은?
① 흡수기 ② 증발기 ③ 발생기 ④ 응축기
해설: 증발기에서 냉매가 실제로 증발하며 주변(피냉각물)으로부터 열을 흡수해 냉동효과를 만들어냅니다. 압축기·응축기는 냉매를 순환시키기 위한 보조 과정입니다.
현열부하90,000W인 건물의 송풍공기량은? (취출온도차10℃, 공기비열1.21kJ/㎥·K)
① 약 26,777㎥/h ② 약 33,242㎥/h ③ 약 37,814㎥/h ④ 약 42,150㎥/h
해설: 송풍량(㎥/s)=현열부하/(비열×온도차)=90/(1.21×10)=7.438㎥/s. 시간당으로 환산하면 7.438×3,600≒26,777㎥/h.

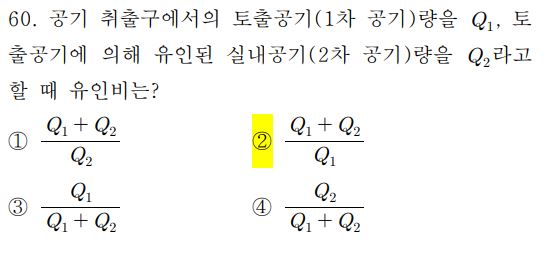

공기 취출구에서의 토출공기(1차공기)량을 V1, 유인된 실내공기(2차공기)량을 V2라 할 때 유인비는?
유인비=(V1+V2)/V1 계열의 표준 정의식 (원본 PDF 수식 첨자가 손상되어 정확한 선택지 매칭 어려움)
해설: 유인비(induction ratio)는 "전체 취출공기량(1차+2차) ÷ 1차공기량"으로 정의됩니다. 값이 클수록 실내공기를 많이 끌어들여 혼합한다는 의미입니다. 원본 PDF의 분수식 기호가 깨져 정확한 보기 번호 매칭이 어려우니, 캡처 이미지를 올려주시면 확정해드리겠습니다.
③ 전기설비 및 소방시설일반 재분류 문제 (20문항)
20Ω 저항에 또 다른 저항R을 병렬로 접속하니, 합성저항이 4Ω이 되었다. 저항R은?
① 2 ② 5 ③ 10 ④ 15
해설: 1/4=1/20+1/R → 1/R=1/4-1/20=5/20-1/20=4/20=1/5 → R=5Ω.
유접점 시퀀스 제어 회로에 관한 설명으로 옳지 않은 것은?
① 동작상태 확인 쉬움 ② 전기적 노이즈에 안정적 ③ 기계적 진동에 강하며 개폐부하용량 작음 ④ 독립된 다수 출력회로 동시에 얻을 수 있음
해설: 유접점(전자접점, 릴레이) 방식은 오히려 개폐부하용량이 크고, 기계적 진동·충격에는 접점 마모·오동작 우려가 있어 상대적으로 약한 편입니다. "진동에 강하고 부하용량 작다"는 서술이 반대로 되어 있습니다.
자동화재탐지설비의 감지기 중 열감지기에 속하지 않는 것은?
① 광전식 감지기 ② 차동식 감지기 ③ 정온식 감지기 ④ 보상식 감지기
해설: 광전식 감지기는 연기를 감지하는 연기감지기입니다. 차동식·정온식·보상식은 모두 온도 변화를 감지하는 열감지기입니다.
옥내소화전설비에서 충압펌프의 주된 사용 목적은?
① 주펌프 토출량 증대 ② 전력공급차단에 따른 주펌프정지시 비상운전 ③ 주펌프정지시 지속운전으로 배관 동결방지 ④ 배관내 압력손실에 따른 주펌프의 빈번한 기동 방지
해설: 충압펌프는 배관 내 미세한 압력손실(누설 등)을 보충하는 소용량 펌프로, 주펌프가 사소한 압력강하에도 자주 기동하는 것을 막아줍니다.
4H의 코일에 5A의 직류전류가 흐를 때 코일에 축적되는 에너지는?
① 10J ② 20J ③ 50J ④ 100J
해설: 코일의 축적에너지 W=(1/2)LI²=0.5×4×5²=0.5×4×25=50J.
접속방식에 따라 분류한 인터폰 설비의 종류에 속하지 않는 것은?
① 모자식 ② 복합식 ③ 상호식 ④ 교호통화식
해설: 인터폰 설비의 접속방식은 통상 모자식(중앙 제어실 있음)·상호식(모든 세대 상호통화 가능)·복합식(둘의 결합) 3가지로 분류됩니다. "교호통화식"은 이 분류체계에 속하지 않는 표현입니다.
엔탈피 제어에 관한 설명으로 옳지 않은 것은?
① 환절기 사용시 에너지절약효과 큼 ② 통상 부하재설정제어와 같이 사용 ③ 외기를 실내공급해 냉방부하 줄이는 방식 ④ 사람출입이 시간대따라 크게변화하는 백화점 등에 사용시 효과 큼
해설: 엔탈피 제어는 외기와 실내(환기)의 엔탈피를 비교해 외기가 냉방에 유리할 때 적극적으로 도입하는 제어(외기냉방)이며, 사람 출입 패턴과는 직접 관련이 없습니다. "사람 출입 변화가 큰 백화점에 효과가 크다"는 서술은 다른 제어방식(가변풍량 등)의 특징에 가깝습니다.
전기화재에 대한 소화기의 적응 화재별 표시로 옳은 것은?
① A ② B ③ C ④ K
해설: 전기화재는 C급으로 분류됩니다. A급은 일반화재, B급은 유류화재, K급은 주방(식용유)화재입니다.
저항R과 인덕턴스L의 병렬회로에서 전류와 전압의 위상관계는?
① 전류는 전압보다 뒤진다 ② 전류와 전압은 동상 ③ 전류는 전압보다45°앞선다 ④ 전류는 전압보다90°앞선다
해설: 인덕턴스(코일)는 전류가 전압보다 위상이 뒤지는(지상) 특성을 갖습니다. R-L 병렬회로 전체에서도 유도성 회로 특유의 전류 지상 특성이 유지됩니다.
3상 Y결선에서 선간전압이 220V인 3상 교류의 상전압은?
① 127V ② 220V ③ 381V ④ 440V
해설: Y결선에서 상전압=선간전압/√3=220/1.732≒127V.
제연설비의 비상전원에 관한 설명으로 옳지 않은 것은?
① 비상전원은 실내에 설치하지 않는다 ② 유효하게20분이상 작동 ③ 다른장소와 방화구획 ④ 상용전원차단시 자동으로 비상전원공급
해설: 비상전원은 실내(별도로 방화구획된 전용 장소)에 설치하는 것이 일반적이며, "실내에 설치하지 않는다"는 규정은 없습니다. 방화구획으로 안전하게 구획된 실내 장소에 설치하는 것이 원칙입니다.
교실(10m×20m)에 32W 2구형 형광등기구로 400lx 설계 시 필요한 등기구 최소개수는? (1등당광속3,000lm, 조명율0.6, 보수율0.8)
① 15개 ② 28개 ③ 30개 ④ 55개
해설: 필요 총광속=E×A/(U×M)=400×200/(0.6×0.8)=80,000/0.48≒166,667lm. 2구형 기구 1개당 광속=3,000×2=6,000lm. 등기구개수=166,667/6,000≒27.8→28개(올림).
천장면을 사각·동그라미 등으로 오려내고 매입기구를 취부해 단조로움을 피하는 건축화 조명 방식은?
① 코퍼 조명 ② 코브 조명 ③ 밸런스 조명 ④ 코니스 조명
해설: 코퍼(coffer) 조명은 천장을 여러 형태로 오목하게 파내고 그 안에 조명을 매입해 천장의 단조로움을 없애는 방식입니다. 코브·코니스·밸런스 조명은 벽이나 천장 구석에 간접광을 만드는 방식입니다.
스위치 접촉점·전선 연결부의 접촉저항이 커서 발생하는 장애를 방지하기 위한 방법과 가장 관계 먼 것은?
① 접촉점을 대지와 접지 ② 스위치 접촉점 잘 닦기 ③ 압력가해 접촉력 높이기 ④ 전선 연결부분 개소 가능한 줄이기
해설: 접지는 감전·누전 사고 방지를 위한 안전조치이지, 접촉저항 자체를 낮추는 방법이 아닙니다. 나머지는 접점 청결·압착력·연결부 최소화 등 실제 접촉저항 감소 대책입니다.
다음 설명에 알맞은 전동기는? (교류용, 구조간단, 취급용이, 슬립링 없어 불꽃우려 없음)
① 분권전동기 ② 타여자전동기 ③ 농형유도전동기 ④ 권선형유도전동기
해설: 농형유도전동기는 회전자에 슬립링이 없는 단순한 구조라 취급이 쉽고 불꽃 발생 우려가 적습니다. 분권·타여자전동기는 직류전동기, 권선형유도전동기는 슬립링이 있습니다.
변압기에서 철심(core)이 하는 역할은?
① 자속의 이동통로 ② 전류의 이동통로 ③ 전압의 이동통로 ④ 전력량의 이동통로
해설: 변압기 철심은 1차코일에서 발생한 자속이 2차코일까지 효율적으로 전달되도록 하는 자기회로(자속의 통로) 역할을 합니다.
옥내소화전이 1층5개, 2층4개, 3층4개 설치. 이 건물 옥내소화전 수원의 저수량은 최소 얼마 이상?
① 5.2㎥ ② 10.4㎥ ③ 13㎥ ④ 23.4㎥
해설: 수원 저수량=N×2.6㎥(29층 이하 건물 기준). N은 소화전이 가장 많이 설치된 층의 개수이나 최대 2개까지만 적용합니다. 1층에 5개가 있어도 N=2로 산정하므로, 저수량=2×2.6=5.2㎥.
실효값이220V인 교류전압의 최대값은?
① 약245V ② 약275V ③ 약311V ④ 약325V
해설: 최대값=실효값×√2=220×1.414≒311.1V.
분전반을 설치하는 전기샤프트(ES)에 관한 설명으로 옳지 않은 것은?
① 각 층마다 같은 위치에 설치 ② ES면적은 보·기둥 제외하고 산정 ③ 설치장비공급편리성 우선, 각층 모서리부분에 설치 ④ 전력용·정보통신용 용도별 구분설치, 소규모는 공용사용
해설: 전기샤프트(ES)는 배선거리 최소화와 유지관리 편의를 위해 가급적 건물의 중앙부(코어)에 가깝게 배치하는 것이 원칙입니다. "모서리 부분에 설치"한다는 서술이 틀렸습니다.
합성 최대 수용전력이1,500kW, 부하율이0.7일 때 평균전력은?
① 1,050 ② 1,500 ③ 2,142 ④ 3,000
해설: 부하율=평균전력/최대전력. 평균전력=최대전력×부하율=1,500×0.7=1,050kW.
④ 건축설비 관련법규 재분류 문제 (20문항)
방염성능기준 이상의 실내장식물 등을 설치해야 하는 특정소방대상물에 속하는 것은? (층수10층)
① 기숙사 ② 판매시설 ③ 숙박시설 ④ 실내수영장
해설: 숙박시설은 층수와 무관하게 방염대상물에 해당합니다. 기숙사·판매시설·실내수영장은 이 리스트의 기본 대상이 아닙니다(11층 이상이 되면 층수 기준으로 별도 대상이 될 수 있습니다).
건축법령상 제2종 근린생활시설에 속하지 않는 것은?
① 한의원 ② 동물병원 ③ 노래연습장 ④ 일반음식점
해설: 한의원(의원급 의료기관)은 제1종 근린생활시설에 속합니다. 동물병원·노래연습장·일반음식점은 제2종 근린생활시설입니다.
건축물 출입구에 설치하는 회전문에 관한 기준으로 옳지 않은 것은?
① 계단·에스컬레이터로부터2m이상 거리 ② 일정방향 회전하는 구조 ③ 분당회전수가10회를 넘지 않도록 ④ 중심축에서 문틀사이간격 포함 날개끝까지140cm이상
해설: 실제 기준은 회전문의 회전속도가 분당 회전수 8회를 넘지 않도록 하는 것입니다. "10회"라는 수치가 틀렸습니다. ①②④는 모두 정확한 기준입니다.
주거용 건축물 급수관의 지름 산정에 관한 기준으로 틀린 것은?
① 1가구=15mm ② 7가구=25mm ③ 18가구=50mm ④ 85초과150㎡이하=3가구로 산정
해설: 급수관 지름 산정 구간은 1가구/2·3가구/4·5가구/6~8가구/9~16가구/17가구이상으로 나뉩니다. 7가구는 "6~8가구" 구간에 해당해 지름은 32mm이며, "25mm"는 4·5가구 구간의 지름이므로 틀렸습니다. 18가구는 "17가구이상" 구간(50mm)에 정확히 해당합니다.
바닥으로부터 높이1m까지 안벽 마감을 내수재료로 해야 하는 대상에 속하지 않는 것은?
① 제1종근생중 미용원 세면장 ② 제2종근생중 숙박시설 욕실 ③ 제1종근생중 휴게음식점 조리장 ④ 제2종근생중 일반음식점 조리장
해설: 숙박시설은 건축법상 별도의 "숙박시설" 용도로 분류되며, "제2종근린생활시설 중 숙박시설"이라는 용도구분 자체가 존재하지 않습니다. 나머지는 실제 근린생활시설 세부용도로 존재하며 내수재료 대상입니다.
거실(피난층 거실 제외)에 배연설비를 설치해야 하는 대상 건축물에 속하지 않는 것은?
① 6층이상 종교시설 ② 6층이상 판매시설 ③ 6층이상 방송통신시설중 방송국 ④ 6층이상 교육연구시설중 연구소
해설: 배연설비 설치대상 용도 리스트에는 종교시설·판매시설·교육연구시설중 연구소 등이 포함되지만, 방송통신시설(방송국)은 이 리스트에 포함되지 않습니다.
비상조명등을 설치해야 하는 특정소방대상물에 해당하는 것은?
① 창고시설중 창고 ② 창고시설중 하역장 ③ 위험물저장및처리시설중 가스시설 ④ 지하가중 터널로서 길이500m이상인 것
해설: 지하가 중 터널로서 길이 500m 이상인 것은 비상조명등 설치대상입니다. 창고·하역장·가스시설 등은 일반적으로 이 대상 리스트에 포함되지 않습니다.
건축법령상 공동주택 중 아파트의 정의로 옳은 것은?
① 주택으로 쓰는 층수가5개층이상 ② 6개층이상 ③ 바닥면적합계660㎡초과, 층수5개층이상 ④ 바닥면적합계660㎡초과, 층수6개층이상
해설: 아파트는 "주택으로 쓰는 층수가 5개 층 이상인 주택"으로 정의됩니다(면적기준 없음). 면적·층수 조합기준(660㎡, 4개층이하 등)은 연립주택·다세대주택의 정의에 해당합니다.
문화및집회시설중 공연장의 개별 관람실 출구 설치기준으로 옳지 않은 것은? (관람실 바닥면적300㎡이상)
① 관람실별로2개소이상 설치 ② 각 출구 유효너비1.2m이상 ③ 바깥쪽으로의 출구문은 안여닫이 금지 ④ 출구 유효너비합계=바닥면적100㎡마다0.6m 비율
해설: 각 출구의 유효너비는 1.5m 이상이어야 합니다. "1.2m"라는 수치가 틀렸습니다. 실제로 100㎡당0.6m 비율(④)로 계산했을 때 산출되는 너비가 1.5m에 못 미치더라도, 최종적으로는 1.5m 이상을 확보해야 합니다.
외기에 직접 면하고 1층 또는 지상연결 출입문을 방풍구조로 하지 않아도 되는 경우에 관한 기준 중 옳지 않은 것은?
① 기숙사의 출입문 ② 너비1.2m이하 출입문 ③ 바닥면적300㎡이하 개별점포 출입문 ④ 통행이 주목적 아닌 출입문
해설: 방풍구조 예외(면제) 대상은 공동주택의 출입문·너비1.2m이하 출입문·바닥면적300㎡이하 개별점포 출입문·통행목적이 아닌 출입문입니다. "기숙사"는 이 예외 리스트에 없습니다(기숙사는 공동주택이 아닌 별도 용도).
다음 중 내화구조에 해당하지 않는 것은? (외벽 중 비내력벽인 경우)
① 철근콘크리트조 두께7cm ② 무근콘크리트조 두께7cm ③ 철골조 골구에 양면 두께3cm 철망모르타르로 덮음 ④ 철재보강 콘크리트블록조, 철재에 덮은 블록두께3cm
해설: 철골조 골구를 철망모르타르로 덮는 경우 비내력벽 기준으로도 두께4cm 이상이어야 내화구조로 인정됩니다. "3cm"는 기준에 못 미쳐 내화구조에 해당하지 않습니다.
소방시설의 내진설계 대상(대통령령으로 정하는 소방시설)에 속하지 않는 것은?
① 옥내소화전설비 ② 스프링클러설비 ③ 자동화재탐지설비 ④ 물분무등소화설비
해설: 소방시설 내진설계 대상은 옥내소화전설비·스프링클러설비·물분무등소화설비입니다. 자동화재탐지설비(경보설비)는 내진설계 의무대상이 아닙니다.
비상용승강기의 승강장 및 승강로 구조에 관한 기준으로 틀린 것은?
① 옥내승강장 바닥면적 1대당6㎡이상 ② 각층~피난층 승강로 단일구조로 연결 ③ 피난층승강장출입구에서 도로·공지까지30m이하 ④ 승강장엔 배연설비 설치, 외부향해 열수있는 창문 설치 금지
해설: 실제 기준은 "노대 또는 외부를 향해 열 수 있는 창문이나 배연설비를 설치할 것"으로, 창문과 배연설비 중 하나만 있으면 됩니다. "창문 설치를 금지한다"는 서술이 틀렸습니다.
특별시나 광역시에 건축하는 경우 특별시장·광역시장의 허가를 받아야 하는 대상 건축물의 층수 기준은?
① 10층이상 ② 15층이상 ③ 21층이상 ④ 31층이상
해설: 층수 21층 이상(또는 연면적 합계 10만㎡ 이상)인 건축물은 구청장이 아닌 특별시장·광역시장의 허가를 받아야 합니다.
건축물 바깥쪽 피난계단 구조에서, 피난층으로 통하는 직통계단의 최소유효너비 기준은?
① 0.7m이상 ② 0.8m이상 ③ 0.9m이상 ④ 1.0m이상
해설: 건축물의 바깥쪽에 설치하는 피난계단의 유효너비는 0.9m 이상으로 규정되어 있습니다.
건축물의 냉방설비에 대한 설치 및 설계기준에 정의된 축냉식 전기냉방설비의 구분에 속하지 않는 것은?
① 지열식 냉방설비 ② 수축열식 냉방설비 ③ 빙축열식 냉방설비 ④ 잠열축열식 냉방설비
해설: 축냉식 전기냉방설비는 수축열식·빙축열식·잠열축열식(PCM 등)으로 구분됩니다. 지열식 냉방설비는 신재생에너지 열원방식의 하나로, 축냉(저장) 방식의 분류와는 별개의 개념입니다.
신축공동주택 등의 기계환기설비 설치기준으로 옳지 않은 것은?
① 환기설비 정격풍량 3단계이상 조절체계 ② 적정단계 필요환기량은 세대를 시간당0.3회로 환기 ③ 소음측정은 KS B 6361원칙 ④ 주방가스대 위 배출장치, 화장실 배출송풍기 등 급속환기설비와 함께 설치 가능
해설: 신축공동주택 등의 적정 단계 필요환기량 기준은 시간당 0.5회 환기입니다. "0.3회"라는 수치가 틀렸습니다.
공사감리자가 공사시공자에게 상세시공도면의 작성을 요청할 수 있는 건축공사의 기준으로 옳은 것은?
① 연면적합계1,000㎡이상 ② 2,000㎡이상 ③ 3,000㎡이상 ④ 5,000㎡이상
해설: 연면적 합계 5,000㎡ 이상인 건축공사에서 공사감리자는 공사시공자에게 상세시공도면 작성을 요청할 수 있습니다.
소방용품 중 피난구조설비를 구성하는 제품·기기와 가장 거리가 먼 것은?
① 발신기 ② 구조대 ③ 완강기 ④ 통로유도등
해설: 발신기는 자동화재탐지설비의 구성요소로 경보설비에 속합니다. 구조대·완강기·통로유도등은 모두 피난구조설비입니다.
지능형 건축물의 인증에 관한 설명으로 옳지 않은 것은?
① 인증기준에 인증표시홍보기준,유효기간등 포함 ② 산업통상자원부장관은 인증기관 지정가능 ③ 국토교통부장관은 지능형건축물 활성화위해 인증제도 실시 ④ 허가권자는 인증받은건축물에 조경설치면적100분의85까지 완화적용 가능
해설: 지능형건축물 인증기관을 지정하는 주체는 산업통상자원부장관이 아니라 국토교통부장관입니다(지능형건축물 인증제도는 국토교통부 소관입니다).
📋 이번 회차 정리 요약
- 2025년 3회 기출복원 80문항을 2026년 개정 출제기준 4과목 체계로 재분류·재넘버링 완료 (1~14번 건축설비계획 / 15~40번 건축설비설계 / 41~60번 전기설비 및 소방시설일반 / 61~80번 건축설비 관련법규)
- 계산문제 약 20문항(유량·부하·펌프상사법칙·전기회로·조도계산 등), 법규문제 20문항, 개념·특성비교 문제 약 40문항으로 구성
- 법규 검증 중 원본의 수치 오류 2건을 확인해 바로잡았습니다: 회전문 회전속도(분당8회, 원본10회로 잘못 표기), 공연장 개별관람실 출구 유효너비(1.5m, 원본1.2m로 잘못 표기)
- 3번(층류 마찰계수식)과 40번(유인비 정의식)은 원본 PDF의 수식 기호가 손상되어 정확한 보기 번호 매칭이 어려웠습니다 — 캡처 이미지를 올려주시면 확정해드리겠습니다
- 15번(LNG 특성)은 2026 필기 출제기준에서 가스설비 세부항목이 명시적으로 빠져 출제비중 하락이 예상됩니다
'자격증 > 건축설비기사' 카테고리의 다른 글
| 2025년 2회 건축설비기사 필기 기출복원문제 (0) | 2026.07.23 |
|---|---|
| 2025년 1회 건축설비기사 필기 기출복원문제 (1) | 2026.07.21 |
