2025년 1회 건축설비기사 필기 기출복원문제 완전정복
2026년 개정 출제기준 기준 재분류 · 해설 · 암기팁
⚠️ 2026년 출제기준 변경 안내
- 기존 제1과목 건축일반(일반구조·계획·환경)은 2026년도 출제기준에서 완전히 삭제되었습니다.
- 이 중 건축환경(열·빛·공기·음 환경) 파트는 신출제기준 제1과목 건축설비계획 > 건축설비 기초지식 > 건축환경에 관한 기초지식으로 재배치되어 계속 출제됩니다. (예: 60번 콜드드래프트 문제)
- 일반구조·건축계획 관련 문제는 출제범위에서 완전히 빠졌으므로, 본 회차에는 해당 유형 문제가 원래 없습니다(2과목부터 시작).
- 본 문서는 21~100번(2·3·4·5과목)을 신출제기준 4과목 체계로 재분류했습니다: ① 건축설비계획 ② 건축설비설계 ③ 전기설비 및 소방시설일반 ④ 건축설비 관련법규
- 법규 문제는 국가법령정보센터 최신 조문(2025~2026년 개정본)으로 교차검증했습니다. 검증 결과는 각 문제 해설에 표기했습니다.
· 1과목 건축설비계획: 기초지식(건축환경·열역학·유체역학) + 설계조건검토 + 설비시스템검토 + 설비자재
· 2과목 건축설비설계: 열원·공조·환기·위생설비의 구체적 설계·계산
· 3과목 전기설비 및 소방시설일반: 전기이론 + 건축전기설비 + 자동제어 + 소방시설기초
· 4과목 건축설비 관련법규: 건축법 + 기계설비법 + 소방시설법 + 에너지·인증기준
① 건축설비계획 재분류 문제 (15문항)
직경 200mm의 강관에 2,400L/min의 물이 흐를 때 강관 내의 유속은?
① 0.04m/sec ② 1.27m/sec ③ 1.72m/sec ④ 0.40m/sec
해설: 단면적 A=π/4×0.2²=0.0314㎡, 유량 Q=2,400L/min=0.04㎥/s. 유속 V=Q/A=0.04/0.0314≒1.27m/s. 연속방정식(Q=AV)의 기본 적용 문제입니다.
내식성 및 가공성이 우수하며 배관 두께별로 K, L, M형으로 구분하여 사용되는 배관 재료는?
① 동관 ② 스테인리스 강관 ③ 일반배관용 탄소강관 ④ 압력배관용 탄소강관
해설: 동관은 두께에 따라 K(가장 두꺼움)>L>M(가장 얇음) 3종으로 구분되며, 내식성·가공성·열전도성이 우수해 급탕·냉매배관에 널리 사용됩니다.
온도 0℃, 길이 400m의 강관에 60℃의 급탕이 흐를 때 강관의 신축량은? (선팽창계수 1.1×10⁻⁵/℃)
① 0.112m ② 0.264m ③ 0.325m ④ 0.413m
해설: ΔL = L×α×ΔT = 400×1.1×10⁻⁵×60 = 0.264m. 배관 신축이음 개수 산정의 기초가 되는 계산입니다.
비철금속관 중 동관에 대한 설명으로 옳지 않은 것은?
① 전기 및 열의 전도성이 우수 ② 전성·연성이 풍부해 가공 용이 ③ 연수에는 내식성이 크나 담수에는 부식 ④ 상온 공기 중엔 안정, 탄산가스 포함 공기 중엔 녹 발생
해설: 동관은 오히려 담수(약알칼리성 물)에는 내식성이 크고, 연수(산성 성질이 강한 연수)에서 부식되기 쉽습니다. 문제의 서술이 반대로 되어 있어 틀린 지문입니다.
수질과 관련된 용어의 설명으로 옳지 않은 것은?
① SS: 부유물질, 탁도의 원인 ② DO: 산소요구량, 오염도 높을수록 요구량 적음 ③ BOD: 생물화학적산소요구량 ④ COD: 화학적산소요구량, 일반적으로 BOD보다 높음
해설: DO(Dissolved Oxygen)는 "산소요구량"이 아니라 "수중에 녹아있는 용존산소량"입니다. 오염도가 높을수록 미생물이 산소를 많이 소비하므로 DO는 오히려 낮아집니다. BOD·COD가 "요구량" 개념이고 DO는 "존재량" 개념이라는 점이 핵심 함정입니다.
관내 유체 흐름의 상태(유속·압력·밀도 등)가 시간에 따라 변화하지 않는 흐름은?
① 층류 ② 난류 ③ 정상류 ④ 비정상류
해설: 정상류(steady flow)는 시간에 따른 변화가 없는 흐름, 비정상류는 시간에 따라 변화하는 흐름입니다. 층류·난류는 유체 흐름의 "형태" 구분이지 "시간적 안정성" 구분이 아닙니다.
기기나 배관 내의 유량조절을 빈번하게 하지 않고 일정량으로 고정시키는 경우에 사용되는 밸브는?
① 유니온 ② 볼밸브 ③ 체크밸브 ④ 플러그 콕
해설: 볼밸브는 90° 회전만으로 완전개폐가 가능한 구조로, 유량조절보다는 단순 개폐(On-Off)용으로 주로 사용됩니다. 유니온은 배관 연결·해체용, 체크밸브는 역류방지용입니다.
공조방식 중 변풍량방식(VAV)의 유닛에 관한 설명으로 옳지 않은 것은?
① 바이패스형은 덕트 내 정압변동 없음 ② 유인유닛형은 실내 2차공기 유인, 집진효과 큼 ③ 교축형은 정압변동 커서 정압제어 필요 ④ 교축형은 부하변동 따라 송풍량 변화, 송풍기도 제어해 동력 절약
해설: 일반 교축형(Throttling type) VAV 유닛은 유닛 내부에서만 풍량을 교축(조여서) 조절하며, 송풍기 자체는 정풍량으로 운전하는 것이 기본 구조입니다. 송풍기까지 연동 제어해 동력을 절약하는 것은 별도의 정압재설정(팬제어) 방식이 결합된 경우입니다.
차폐계수 1인 보통유리를 통해 투과되는 일사량이 200W/㎡, 관류열량이 40W/㎡일 경우, 유리로부터의 취득열량은? (창면적 5㎡)
① 200W ② 1,000W ③ 1,200W ④ 1,400W
해설: 취득열량 = (일사투과열량+관류열량)×면적 = (200+40)×5 = 1,200W. 유리창 취득열량은 일사에 의한 열량과 실내외 온도차에 의한 관류열량 두 가지를 합산합니다.
냉·난방부하 계산에 관한 설명으로 옳지 않은 것은?
① 투습 열부하는 작아 일반적으로 제외 ② 차폐계수 최대값은 1.0 ③ 실내건구온도 높을수록 인체 현열·잠열량 모두 커짐 ④ 일사 열부하는 냉방부하에만 포함, 난방부하에는 제외
해설: 인체 발열량 중 실내온도가 높아질수록 현열량은 오히려 감소하고, 대신 발한(땀)이 증가하며 잠열량이 증가합니다. "둘 다 커진다"는 서술이 틀렸습니다.
건구온도 20℃, 절대습도 0.015kg/kg′인 습공기 6kg의 엔탈피는?
① 58.24kJ ② 120.67kJ ③ 228.77kJ ④ 349.62kJ
해설: 습공기 엔탈피 h=1.01t+x(2501+1.85t) [kJ/kg-DA]. h=1.01×20+0.015×(2501+1.85×20)=20.2+38.07=58.27kJ/kg. 6kg이므로 6×58.27≒349.6kJ.
축열방식을 이용하는 이유와 가장 거리가 먼 것은?
① 초기투자 비용을 줄일 수 있다 ② 값싼 심야전력 이용 ③ 열원설비 용량 감소 ④ 전력사용량 피크 완화
해설: 축열조를 설치하면 열원설비 용량은 줄일 수 있지만, 축열조 자체의 설치비용이 추가되어 전체 초기투자비는 오히려 늘어나는 경우가 많습니다. 축열방식의 이점은 "운전비 절감"이지 "초기비용 절감"이 아닙니다.
열기나 유해물질이 실내에 널리 산재·이동하는 경우 사용하며, 전체환기라고도 불리는 환기 방법은?
① 일시환기 ② 희석환기 ③ 중력환기 ④ 자연환기
해설: 희석환기(전체환기)는 오염물질을 국소적으로 제거하지 않고 실 전체의 공기를 섞어 농도를 희석시키는 방식입니다. 오염원이 실 전체에 퍼져 있을 때 적합합니다.
상대습도 60%인 습공기의 건구온도(a), 습구온도(b), 노점온도(c)의 크기 관계가 옳은 것은?
① a > b > c ② b > a > c ③ b > c > a ④ c > b > a
해설: 불포화 상태(상대습도<100%)에서는 항상 건구온도>습구온도>노점온도이며, 포화상태(100%)일 때만 셋이 같아집니다. 습공기선도에서 세로선(건구온도 일정) 상에서 아래로 내려갈수록 습구·노점온도가 낮아지는 것을 떠올리면 됩니다.
공조되고 있는 실에서 콜드 드래프트(cold draft)의 원인과 가장 거리가 먼 것은?
① 습도가 낮을 때 ② 기류의 속도가 낮을 때 ③ 주위 벽면 온도가 낮을 때 ④ 겨울 창문 틈새바람이 많을 때
해설: 콜드 드래프트는 낮은 벽면온도, 겨울철 틈새바람 등으로 인해 기류속도가 높을 때 한기를 느끼는 현상입니다. "기류속도가 낮을 때"는 오히려 드래프트가 발생하지 않는 조건이므로 원인과 거리가 멉니다.
② 건축설비설계 재분류 문제 (25문항)
대변기의 세정급수 방식 중 하이탱크식과 로우탱크식에 관한 설명으로 옳은 것은?
① 하이탱크식이 로우탱크식보다 세정소음 작음 ② 둘 다 연속 사용 가능 ③ 로우탱크식은 하이탱크식보다 화장실 공간을 적게 차지 ④ 둘 다 급수 수압이 낮아도 사용 가능
해설: 로우탱크식은 변기 바로 위에 낮게 붙어 있어 하이탱크식보다 공간을 적게 차지합니다. 반대로 세정소음은 로우탱크식이 더 작고, 연속사용은 둘 다 어려우며(사이펀 작용 시간 필요), 하이탱크식이 낮은 수압에서도 세정력이 좋습니다.
수도직결방식 급수설비에서 높이 2m, 마찰손실압력 20kPa, 수도본관 수압 150kPa일 때 샤워기 입구 수압은?
① 약 110kPa ② 약 130kPa ③ 약 150kPa ④ 약 170kPa
해설: 정수압손실=1000×9.8×2=19.6kPa. 샤워기 입구압력=150-19.6-20≒110.4kPa. "본관압력-높이손실-마찰손실"의 뺄셈 구조를 기억하세요.
연면적 5,000㎡, 유효면적비 60%, 유효면적당 인원 0.2인/㎡, 1인 1일 급수량 100L일 때 1일 예상 급수량은?
① 30㎥/d ② 60㎥/d ③ 300㎥/d ④ 600㎥/d
해설: 유효면적=5,000×0.6=3,000㎡. 인원=3,000×0.2=600인. 급수량=600×100L=60,000L/d=60㎥/d. "연면적→유효면적→인원→급수량" 4단계 순서를 그대로 따라가면 됩니다.
중앙식 급탕방식 중 간접가열식에 관한 설명으로 옳지 않은 것은?
① 대규모 급탕설비에 적합 ② 고압용 보일러를 설치해야 함 ③ 가열보일러는 난방용 보일러와 겸용 가능 ④ 저탕조 내 코일로 관내 물을 간접 가열
해설: 간접가열식은 저탕조 내부 코일에서 열교환하는 방식이라 저압보일러로도 운전이 가능한 것이 장점입니다. 직접가열식이 오히려 고압보일러가 필요합니다.
트랩의 봉수 파괴 원인 중 배수가 만수상태로 흐를 때 주로 발생하는 것은?
① 모세관 현상 ② 자기 사이펀 작용 ③ 감압에 의한 흡인작용 ④ 역압에 의한 분출작용
해설: 자기사이펀 작용은 기구에서 배수가 트랩 및 배수관을 만수(가득 참) 상태로 흐를 때, 사이펀 작용에 의해 봉수까지 함께 빨려나가는 현상입니다.
배수수직관과 통기수직관을 연결하는 통기관은?
① 신정통기관 ② 반송통기관 ③ 공용통기관 ④ 결합통기관
해설: 결합통기관은 고층건물에서 배수수직관 내 압력변화를 완화하기 위해 배수수직관과 통기수직관을 연결하는 통기관입니다.
다음 중 간접배수로 하여야 하는 것은?
① 세면기 ② 대변기 ③ 식기세정기 ④ 청소용 싱크
해설: 식기세정기·냉장고·의료기구 등 위생상 오배수의 역류·악취 유입을 막아야 하는 기구는 배수관에 직접 연결하지 않고 공간을 두어 간접배수합니다.
다음 중 왕복식 펌프에 속하는 것은?
① 베인펌프 ② 기어펌프 ③ 디퓨저펌프 ④ 플런져펌프
해설: 플런져(플런저)펌프는 피스톤 왕복운동으로 유체를 이송하는 왕복식(용적형) 펌프입니다. 베인·기어펌프는 회전식, 디퓨저펌프는 원심식(터빈펌프)입니다.
배수관 내 배수의 흐름에 관한 설명으로 옳지 않은 것은?
① 배수수직관 관경 작을수록 종국길이 짧음 ② 수직관 허용유량은 30% 한도 ③ 나선형으로 하강하는 현상을 수력도약(도수)현상이라 함 ④ 배수량 적을 때는 관벽따라 지그재그 강하
해설: 배수가 관벽을 따라 나선형으로 하강하는 것은 자연스러운 흐름 형태일 뿐이며, 수력도약(도수)현상은 종국유속에 도달한 배수가 관 단면을 가득 채우며 급격히 흐름 형태가 바뀌는 현상을 말합니다. 정의가 뒤바뀌어 틀렸습니다.
역류를 방지하여 오염으로부터 상수계통을 보호하는 방법으로 적절하지 않은 것은?
① 토수구 공간 확보 ② 역류방지밸브 설치 ③ 대기압식·가압식 진공브레이커 설치 ④ 수압 0.4MPa 초과 시 감압밸브 부착
해설: 감압밸브는 과도한 수압으로 인한 소음·기구 파손을 방지하기 위한 것으로, 역류방지 목적과는 직접 관련이 없습니다. 나머지 셋은 모두 역류·오염 방지 대책입니다.
경도가 높은 물을 보일러 용수로 사용하지 않는 가장 주된 이유는?
① 비등점이 낮다 ② 전열량이 너무 커진다 ③ 부유물질이 많다 ④ 보일러 내면에 스케일 발생
해설: 경도(칼슘·마그네슘 성분)가 높은 물은 가열 시 관내벽에 스케일(물때)을 형성해 전열효율을 떨어뜨리고 과열·파손을 유발합니다. 보일러 용수는 반드시 연화처리해야 합니다.
급탕장치 내 전수량 3,000L, 5℃ 물을 60℃까지 가열할 때 물의 팽창량은? (5℃ 밀도 0.999, 60℃ 밀도 0.983kg/L)
① 13L ② 26L ③ 49L ④ 74L
해설: 팽창량=전수량×(ρ1/ρ2-1)=3,000×(0.999/0.983-1)=3,000×0.01628≒49L. 밀도 비율의 역수 관계를 정확히 적용하는 것이 포인트입니다.
급탕배관에 관한 설명으로 옳은 것은?
① 배관은 하향구배가 원칙 ② 탕비기 주위 배관은 짧게, 공기체류 방지 ③ 요철부가 많도록 배관 ④ 배관상부에 모인 공기가 순환을 원활히 함
해설: 탕비기 주변 배관은 짧게 하여 공기가 정체되지 않도록 합니다. 급탕배관은 원칙적으로 상향구배이며 요철부는 공기고임의 원인이므로 최소화해야 하고, 배관 상부에 모인 공기는 순환을 오히려 방해합니다.
웨버지수는 가스의 연소성을 판단하는 중요한 수치이다. 분모에 위치한 항이 의미하는 것은?
① 단열지수 ② 엔트로피 ③ 발열량 ④ 가스비중
해설: 웨버지수(WI) = 발열량 ÷ √가스비중. 분자는 발열량, 분모의 제곱근 안에 들어가는 항이 가스비중입니다. 단, 2026년 개정 필기 출제기준에는 "가스설비"에 해당하는 세부항목이 명시적으로 빠져 있습니다(실기 출제기준 특수설비시스템에서만 다룸). 필기 대비 우선순위는 낮게 두되, 기존 기출 복습 차원에서만 학습하시길 권장합니다.
각종 보일러에 관한 설명으로 옳지 않은 것은?
① 수관보일러: 대형건물·지역난방용 ② 관류보일러: 보유수량 많아 공조용 ③ 주철제보일러: 소규모 건물 난방용 ④ 연관보일러: 예열시간 길고 반입 시 분할 어려움
해설: 관류보일러는 보유수량이 매우 적어 기동시간이 짧고 부하변동에 빠르게 대응할 수 있는 것이 특징입니다. "보유수량이 많다"는 서술이 반대로 되어 있습니다.
대향류형 열교환기에서 물 입출구 온도 5℃/10℃, 공기 입출구 온도 28℃/14℃일 때 대수평균온도차(MTD)는?
① 3.3℃ ② 5.0℃ ③ 9.0℃ ④ 13.0℃
해설: 대향류이므로 ΔT1(공기입구-물출구)=28-10=18℃, ΔT2(공기출구-물입구)=14-5=9℃. LMTD=(18-9)/ln(18/9)=9/ln2≒13.0℃.
공기조화배관의 배관회로방식에 관한 설명으로 옳지 않은 것은?
① 개방회로: 축열·개방식 냉각탑 냉각수 배관 등 ② 밀폐회로: 공기 접촉 없어 물처리비 적음 ③ 개방회로: 실양정 포함되어 동력비 많이 듦 ④ 밀폐회로: 팽창관 사용, 팽창탱크는 미사용
해설: 밀폐회로방식은 물의 팽창을 흡수하기 위해 팽창관과 팽창탱크를 함께 사용합니다. "팽창탱크는 사용하지 않는다"는 서술이 틀렸습니다.
덕트와 부속기구에 관한 설명으로 옳지 않은 것은?
① 고속덕트는 원형 덕트 위주 ② 점검구는 풍량조정·점검 위치에 설치 ③ 같은 풍량에서 풍속 높이면 단면치수도 크게 ④ 방화댐퍼는 화재 시 덕트 통로 차단
해설: 같은 풍량이라면 풍속을 높일수록 필요한 단면적은 작아집니다(Q=AV, 풍속↑→면적↓). "단면치수도 크게 해야 한다"는 서술이 반대로 되어 있습니다.
송풍기 풍량제어법 중 축동력은 (ⓐ)가 가장 적게 들며, (ⓑ)가 가장 많이 소요된다.
① ⓐ회전수제어, ⓑ토출댐퍼제어 ② ⓐ토출댐퍼제어, ⓑ회전수제어 ③ ⓐ흡입댐퍼제어, ⓑ토출댐퍼제어 ④ ⓐ토출댐퍼제어, ⓑ흡입댐퍼제어
해설: 회전수제어(인버터)는 필요 풍량만큼만 회전수를 낮춰 운전하므로 축동력이 가장 절약되고, 토출댐퍼제어는 송풍기는 그대로 돌리고 출구를 조여 저항만 늘리므로 동력손실이 가장 큽니다. 효율 순서: 회전수제어 > 흡입베인제어 > 흡입댐퍼제어 > 토출댐퍼제어.

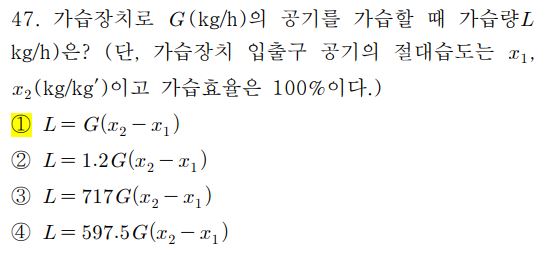

가습장치로 풍량 G(kg/h)의 공기를 가습할 때 입출구 절대습도가 x1, x2(kg/kg′)이고 가습효율 100%일 때 가습량은?
가습량 L = G × (x2 - x1) [kg/h] (원본 PDF 수식 기호가 깨져 있어 표준식으로 재기재)
해설: 가습량은 "풍량 × 절대습도 변화량"입니다. 실제 계산 시 절대습도 차(출구-입구)에 질량유량(kg/h)을 곱합니다. (본 문항은 원본 PDF의 수식 기호가 깨져 정확한 선택지 매칭이 어려우니, 다니엘님이 원본 이미지를 다시 확인해주시면 정확한 보기 번호로 수정해드리겠습니다.)
7m×6m×3.5m 사무실, 환기횟수 2회/h, 외기 5℃/0.002kg/kg′, 실내 24℃/0.009kg/kg′일 때 환기에 의한 잠열손실은?
① 6,176kJ/h ② 7,076kJ/h ③ 8,076kJ/h ④ 9,076kJ/h
해설: 체적=7×6×3.5=147㎥. 환기량=147×2=294㎥/h. 질량유량=294×1.2=352.8kg/h. 잠열손실=352.8×(0.009-0.002)×2501≒6,176kJ/h.
취출기류의 속도분포 4단계 영역 중 제1영역에 관한 설명으로 옳은 것은?
① 천이구역이라고도 함 ② 취출거리 대부분 차지, 취출구 종류별 특성 현저 ③ 취출구에서 분출된 공기는 짧은 거리에서 속도변화 없음 ④ 취출기류 속도가 급감, 혼합공기까지 주위로 확산
해설: 제1영역(등속핵심영역)은 취출구 바로 앞쪽에서 취출풍속이 거의 변하지 않고 유지되는 짧은 구간입니다. 제2영역이 취출거리 대부분을 차지하는 전이/특성구역, 제4영역이 속도급감·확산구역입니다.
흡수식 냉동기에 관한 설명으로 옳은 것은?
① 냉매 LiBr, 흡수제 물 ② 증발기·압축기·재생기·응축기로 구성 ③ 열에너지로 냉동효과 얻음 ④ 1중효용이 2중효용보다 효율 좋음
해설: 흡수식 냉동기는 압축기 없이 재생기의 열에너지로 냉매를 순환시키는 것이 핵심 원리입니다. 냉매는 물, 흡수제는 LiBr이며(①은 반대), 구성기기는 증발기·흡수기·재생기·응축기이고 압축기는 없습니다(②는 오답). 효율은 2중효용이 1중효용보다 좋습니다(④는 반대).
다음 중 에어필터의 효율측정법이 아닌 것은?
① 중량법 ② 비색법 ③ 체적법 ④ DOP법
해설: 에어필터 효율측정법은 중량법(저효율), 비색법(중효율), DOP법(고성능·헤파필터)이 대표적입니다. "체적법"은 존재하지 않는 측정법입니다.
진공환수식 증기난방에서 리프트 피팅(lift fitting)을 해야 하는 경우는?
① 방열기보다 환수주관이 높을 때 ② 방열기보다 환수주관이 낮을 때 ③ 배관 내 유체온도가 너무 높을 때 ④ 배관 내 유체온도가 너무 낮을 때
해설: 리프트 피팅은 방열기보다 환수주관이 높은 위치에 있을 때, 응축수를 위로 끌어올리기 위해 사용하는 배관 이음입니다.
③ 전기설비 및 소방시설일반 재분류 문제 (20문항)
연결송수관설비에 관한 설명으로 옳은 것은?
① 송수구는 쌍구형, 구경 최소 50mm 이상 ② 방수구 구경 최소 50mm 이상 ③ 수원이 펌프보다 높으면 물올림장치 설치 ④ 가압송수장치는 방수구 개방 시 자동기동 또는 수동스위치로 기동
해설: 연결송수관설비 송수구·방수구 구경은 모두 65mm 이상이 기준이므로 ①·②는 틀렸습니다. 물올림장치는 수원이 펌프보다 낮은 위치에 있을 때 필요하므로 ③도 틀렸습니다. 정답 ④가 유일하게 올바른 서술입니다.
알칼리축전지에 관한 설명으로 옳지 않은 것은?
① 저온특성이 좋다 ② 공칭전압 2V/셀 ③ 극판 기계적 강도 강함 ④ 부식성 가스 미발생
해설: 알칼리축전지의 공칭전압은 1.2V/셀입니다. 2V/셀은 연축전지(납축전지)의 공칭전압입니다.
회로도의 a, b간 합성 정전용량은? (원본 회로도 미포함 - 콘덴서 직·병렬 배치 확인 필요)
① 1F ② 2F ③ 4F ④ 8F
해설: PDF 텍스트 추출 과정에서 회로도 이미지가 누락되어 정확한 배치(직렬·병렬 조합)를 확인할 수 없습니다. 다니엘님이 원본 이미지를 캡처해 보내주시면 정확한 계산과 정답을 확정해드리겠습니다. (풀이법: 직렬은 역수의 합, 병렬은 그대로 합산)
옥내소화전 가압송수장치에서 각 소화전 노즐선단 방수압력은 얼마 이상이어야 하는가?
① 0.1MPa ② 0.17MPa ③ 0.25MPa ④ 0.7MPa
해설: 옥내소화전설비 노즐선단 방수압력은 0.17MPa 이상 0.7MPa 이하로 규정되어 있습니다(0.7MPa 초과 시 감압장치 필요).
무접점 계전기에 사용되는 전력전자소자의 장점으로 옳지 않은 것은?
① 스위칭 속도 빠름 ② 전력소비 대단히 작음 ③ 잡음(noise) 영향 받지 않음 ④ 접점 개폐동작 마모현상 없음
해설: 반도체 소자를 이용한 무접점 계전기는 오히려 잡음(노이즈)에 취약합니다. 반면 기계적 접점을 갖는 유접점 릴레이는 잡음에 강한 편이라, 이 부분이 무접점 방식의 단점으로 지적됩니다.
"회로망 중 한 점에 흘러 들어오는 전류의 총합과 흘러 나가는 전류의 총합은 같다"는 법칙은?
① 옴의 법칙 ② 키르히호프 제1법칙 ③ 키르히호프 제2법칙 ④ 앙페르의 오른나사 법칙
해설: 키르히호프 제1법칙(전류법칙, KCL)은 한 접속점에서 유입 전류의 합과 유출 전류의 합이 같다는 법칙입니다. 제2법칙(전압법칙)은 폐회로 내 기전력의 합과 전압강하의 합이 같다는 법칙입니다.
다음 회로의 합성저항은? (원본 회로도 미포함 - 확인 필요)
해설: 회로도 이미지가 누락되어 정확한 저항 배치를 알 수 없습니다. 원본 이미지 확인 후 계산해드리겠습니다. (풀이법: 직렬은 단순합, 병렬은 역수의 합의 역수)
멀티미터(테스터)로 측정할 수 없는 것은?
① 저항 ② 전력량 ③ 교류전압 ④ 직류전류
해설: 전력량(kWh, 누적 에너지 사용량)은 전력량계로 측정하며, 멀티미터로는 측정할 수 없습니다. 멀티미터는 저항·전압(AC/DC)·전류(주로 DC) 측정이 기본 기능입니다.
3상 농형 유도전동기의 기동법에 속하지 않는 것은?
① Y-△ 기동법 ② 2차 저항법 ③ 리액터 기동법 ④ 직입 기동법
해설: 2차 저항법은 회전자에 2차 권선(슬립링)이 있는 권선형 유도전동기 전용 기동법입니다. 농형 유도전동기에는 회전자 권선이 없어 적용할 수 없습니다.
전압 220V, 전류 6A, 위상차 30°일 때 전력[W]은?
① 659 ② 1,143 ③ 1,257 ④ 1,319
해설: P=VIcosθ=220×6×cos30°=1,320×0.866≒1,143W. 유효전력 공식에 역률(cosθ)을 곱하는 것을 잊지 마세요.
교류정현파 전압 v=220sin314t[V]에서 "220"은 전압의 어떤 값인가?
① 순시값 ② 최대값 ③ 평균값 ④ 실효값
해설: 정현파 전압식 v=Vm sinωt에서 Vm이 최대값(진폭)입니다. 실효값은 Vm/√2, 즉 220/√2≒156V가 됩니다. "220"이라는 숫자 자체가 함정 없이 최대값을 나타냅니다.
건축물 전기설비의 에너지절약 방안으로 옳지 않은 것은?
① 승강기는 인버터(VVVF) 제어 ② 대용량 유도전동기는 전전압 기동방식 채택 ③ 변압기는 몰드·아몰퍼스 저손실형 사용 ④ 창측 조명은 광센서·별도회로로 제어
해설: 대용량 유도전동기를 전전압(직입) 기동하면 기동전류가 매우 커져 에너지 손실·전압강하가 발생합니다. 에너지절약 측면에서는 Y-△ 기동, 리액터 기동, 인버터 기동 등 감압기동을 채택해야 합니다.
공조설비 DDC방식 중 변풍량(VAV) 제어 방식의 특징으로 옳지 않은 것은?
① 부하변동 심한 건축물엔 사용 곤란 ② 부하변동 따른 송풍동력 절약 ③ 순간대응 빨라 쾌적성 향상 ④ 동시부하율 고려해 설비비 경감
해설: VAV(변풍량) 방식은 오히려 부하변동이 심한 건축물에 적합합니다. 존별로 필요 풍량만 개별 제어할 수 있기 때문입니다. "사용이 곤란하다"는 서술이 반대로 되어 있습니다.
옥내배선에 사용되는 간선의 굵기 결정요소에 해당하지 않는 것은?
① 수용률 ② 허용전류 ③ 전압강하 ④ 기계적강도
해설: 간선 굵기 결정의 3대 요소는 허용전류·전압강하·기계적강도입니다. 수용률은 설비 전체의 부하용량(변압기·간선 계통) 산정에 쓰이는 개념으로, 개별 전선 굵기 자체를 결정하는 요소는 아닙니다.
자기 인덕턴스 0.3H인 코일에 전류가 0.01초 동안 3A만큼 변했다면 유도기전력은?
① 9V ② 10V ③ 90V ④ 100V
해설: e=L×(ΔI/Δt)=0.3×(3/0.01)=0.3×300=90V. 자기유도기전력 공식을 그대로 대입하면 됩니다.
자동화재탐지설비의 감지기에 관한 설명으로 옳지 않은 것은?
① 이온화식: 축적형·비축적형 분류 가능 ② 차동식 스포트형: 온도상승률 이상 시 작동 ③ 광전식: 암실형 체임버에 광원·수광소자 설치 ④ 보상식: 차동식+정온식 기능 혼합, 두 기능 모두 만족해야 작동
해설: 보상식 감지기는 차동식과 정온식의 둘 중 하나의 기능만 만족해도(OR 조건) 작동하도록 만든 것으로, "두 기능 모두 만족해야 작동"한다는 서술이 틀렸습니다. 단, 2026년 개정 필기 출제기준 3과목 "4.소방시설 기초지식"에는 경보설비(감지기 등)에 대한 세부항목이 명시적으로 빠져 있어 출제 비중이 낮아질 가능성이 있습니다.
상수도소화용수설비 설치기준: 소화전은 특정소방대상물 수평투영면의 각 부분으로부터 ( ) 이하가 되도록 설치
① 50m ② 100m ③ 140m ④ 180m
해설: 상수도소화용수설비 소화전은 호칭지름 75mm 이상 수도배관에 100mm 이상 소화전을 접속하며, 대상물 수평투영면 각 부분으로부터 140m 이하가 되도록 설치합니다.
4극 공조기팬용 유도전동기를 220V, 60Hz 전원으로 운전 시(슬립 5%) 회전수는?
① 900rpm ② 1,710rpm ③ 1,750rpm ④ 1,800rpm
해설: 동기속도 Ns=120f/p=120×60/4=1,800rpm. 실제 회전수=Ns×(1-slip)=1,800×0.95=1,710rpm.
유압식 엘리베이터에 관한 설명으로 옳지 않은 것은?
① 오버헤드 작음 ② 기계실을 승강로와 떨어져 설치 가능 ③ 전동기 출력·소비전력 다소 큼 ④ 10층 이상 고층건축물에 고속 엘리베이터로 주로 사용
해설: 유압식 엘리베이터는 저층·저속용으로 주로 사용되며(오버헤드가 작아 지하주차장·저층건물에 적합), 고층·고속용은 로프식(권상식) 엘리베이터가 담당합니다.
옥외소화전설비용 수조에 관한 설명으로 옳지 않은 것은?
① 수조 윗부분에 청소용 배수밸브·배수관 설치 ② 동결방지조치 필요 ③ 수조가 실내 설치 시 조명설비 설치 ④ 수조 상단이 바닥보다 높으면 외측 고정식 사다리 설치
해설: 청소용 배수밸브·배수관은 침전물 배출을 위해 수조의 밑부분(하단)에 설치해야 합니다. "윗부분"이라는 서술이 틀렸습니다.
④ 건축설비 관련법규 재분류 문제 (20문항)
건축물의 용도변경과 관련된 시설군 중 영업시설군에 속하는 것은?
① 의료시설 ② 운동시설 ③ 업무시설 ④ 문화 및 집회시설
해설: 영업시설군에는 판매시설·운동시설·숙박시설·제2종근린생활시설 중 다중생활시설이 속합니다. 업무시설은 주거업무시설군, 의료시설은 교육및복지시설군, 문화및집회시설은 문화집회시설군에 속합니다. (2026년 현행 건축법 시행령 제14조 기준 변동 없음 확인)
세대수가 10세대인 주거용 건축물에 설치하는 음용수용 급수관의 지름은 최소 얼마 이상이어야 하는가?
① 30mm ② 40mm ③ 50mm ④ 60mm
해설: 「건축물의 설비기준 등에 관한 규칙」 별표3에 따르면 가구·세대수 구간은 1 / 2·3 / 4·5 / 6~8 / 9~16 / 17이상으로 나뉘며, 10세대는 "9~16세대" 구간에 해당해 급수관 지름 40mm가 적용됩니다. (2025.10.31 개정본까지 이 별표3 수치는 1999년 이후 변동 없음을 확인)
건축물의 에너지절약설계기준상 단열계획에 대한 건축부문 권장사항으로 옳지 않은 것은?
① 외벽 부위는 내단열로 시공 ② 외피 모서리 열교 방지 위해 단열재 연속 설치 ③ 창·문 면적 최소화(특히 북측) ④ 태양열 유입 고려해 일사조절장치·SHGC·창면적비 고려한 설계
해설: 에너지절약설계기준은 열교 방지와 단열성능 극대화를 위해 외단열을 원칙으로 권장합니다. "내단열로 시공한다"는 서술이 반대로 되어 있습니다. (참고: 2025.12.31 시행 개정고시(국토부고시 제2025-738호)로 연면적 1,000㎡ 이상 건축물의 1차에너지소요량 기준이 200→150kWh/㎡·yr로 강화되었으나, 이 단열계획 권장사항 자체의 정오답에는 영향 없음)
건축물에 설치하는 지하층의 구조 및 설비에 관한 기준으로 옳지 않은 것은?
① 거실 바닥면적 합계 1,000㎡ 이상인 층엔 환기설비 설치 ② 지하층 바닥면적 300㎡ 이상인 층엔 급수전 1개소 이상 ③ 거실 바닥면적 30㎡ 이상인 층엔 비상탈출구·환기통 설치 ④ 바닥면적 1,000㎡ 이상인 층엔 직통계단을 방화구획마다 1개소 이상
해설: 실제 기준은 거실 바닥면적 50㎡ 이상인 층에 비상탈출구·환기통 설치 의무가 발생합니다(직통계단이 2개소 이상 설치된 경우는 제외). "30㎡"라는 수치가 틀렸습니다.
물분무등소화설비를 설치해야 하는 차고·주차장에 ( )를 화재안전기준에 적합하게 설치한 경우 그 설비의 유효범위에서 설치가 면제된다.
① 옥내소화전설비 ② 연결송수관설비 ③ 자동화재탐지설비 ④ 스프링클러설비
해설: 스프링클러설비를 화재안전기준에 적합하게 설치한 경우, 해당 유효범위 안에서 물분무등소화설비 설치가 면제됩니다(상위 등급의 소화설비로 갈음). (2025.12.1 시행 소방시설법 시행령 개정본에서도 이 면제기준 자체는 유지)
허가 대상 건축물이라도 바닥면적 합계 85㎡ 이내의 ( )의 경우 신고로 허가에 갈음한다. ( )에 속하지 않는 것은?
① 신축 ② 증축 ③ 개축 ④ 재축
해설: 85㎡ 이내 신고 대상은 증축·개축·재축입니다("신축"은 해당하지 않음). "신축"은 기존 건축물이 없는 상태에서 새로 짓는 것이므로 이 조항의 대상이 아닙니다.
각 층 거실면적 합계 1,000㎡로 동일한 15층 공연장(문화및집회시설)에 설치할 승용승강기 최소 대수는? (15인승 기준)
① 4대 ② 5대 ③ 6대 ④ 7대
해설: 문화및집회시설(공연장 등)의 승용승강기 설치기준 산정식 "1+(6층이상거실면적합계-3,000)/2,000㎡" 계열 공식에 대입하면 5대가 산출됩니다(15인승 기준 완화 적용). 시험에서는 산정 공식과 인승별 환산표를 함께 암기하는 것이 중요합니다.
축냉식 전기냉방설비의 설계기준 내용으로 옳지 않은 것은?
① 열교환기 보온 철저, 열손실·결로 방지 ② 자동제어설비는 수동조작 가능, 감시기능 확보 ③ 열교환기는 시간당 최대냉방열량 처리용량 이하로 설치 ④ 축열조는 축냉·방냉 반복운전에 적합한 재질 사용
해설: 열교환기는 시간당 최대냉방부하를 안정적으로 처리할 수 있도록 필요용량 이상으로 설치해야 합니다. "용량 이하로 설치"라는 서술이 반대로 되어 있습니다.
헬리포트의 설치에 관한 기준 내용으로 옳은 것은?
① 길이·너비 각각 9m 이상 ② 중앙부 지름 6m "Ⓗ"표지 황색 ③ 주위한계선 백색, 너비 38cm ④ 중심 반경 15m 이내 장애물 설치 금지
해설: 정확한 기준은 ①길이·너비 각 22m 이상(옥상 협소 시 15m까지 감축 가능), ②중앙부 지름 8m "Ⓗ"표지는 백색(황색 아님), ④는 규정 자체가 없는 수치입니다. 주위한계선을 백색·너비 38cm로 한다는 ③만 정확한 서술입니다. (2026년 현재까지 「건축물의 피난·방화구조 등의 기준에 관한 규칙」 해당 조문 변동 없음 확인)
연면적 200㎡ 초과 건축물, 양옆에 거실이 있는 복도의 최소유효너비가 옳지 않은 것은?
① 유치원 2.4m ② 중학교 2.4m ③ 고등학교 2.4m ④ 오피스텔 2.4m
해설: 유치원·초중고교(양옆 거실)는 복도 유효너비 2.4m 이상 기준이 맞지만, 오피스텔은 이 기준의 적용 대상이 아니며(공동주택 등 별도 규정 적용) 2.4m라는 수치 자체가 이 조항에 해당하지 않습니다.
건축법령상 제1종 근린생활시설에 속하지 않는 것은?
① 세탁소 ② 한의원 ③ 마을회관 ④ 일반음식점
해설: 일반음식점은 제2종 근린생활시설에 속합니다. 세탁소·한의원(의원급 의료기관)·마을회관(주민공동시설)은 제1종 근린생활시설에 해당합니다.
건축물의 노후화 억제·기능향상 위해 대수선하거나 일부 증축·개축하는 행위를 의미하는 용어는?
① 개축 ② 리빌딩 ③ 리모델링 ④ 리노베이션
해설: 「건축법」 제2조에서 정의하는 "리모델링"의 법적 정의 그대로입니다. "개축"은 별도의 법정용어(기존건축물 철거 후 동일규모 신축)로 리모델링과 구분됩니다.
피난층 외의 층에서 거실 각 부분으로부터 계단에 이르는 보행거리는 원칙적으로 최대 얼마 이하인가?
① 5m ② 10m ③ 20m ④ 30m
해설: 직통계단까지의 보행거리는 원칙적으로 30m 이하이며, 내화구조·불연재료 건축물은 50m(16층 이상 공동주택 등은 40m), 무인화 공장 등은 더 완화된 별도기준이 적용됩니다.
방염성능기준 이상의 실내장식물 등을 설치해야 하는 특정소방대상물에 속하지 않는 것은? (11층 미만 기준)
① 의료시설 ② 교육연구시설 중 합숙소 ③ 숙박이 가능한 수련시설 ④ 업무시설 중 주민자치센터
해설: 방염 대상은 의료시설, 교육연구시설 중 합숙소, 숙박 가능한 수련시설, 근린생활시설 중 체력단련장·공연장·종교집회장, 숙박시설, 방송통신시설 중 방송국 등이 포함됩니다. "업무시설 중 주민자치센터"는 이 목록에 해당하지 않습니다.
건축설비 설치 시 건축기계설비기술사 또는 공조냉동기계기술사의 협력을 받아야 하는 대상 건축물에 속하지 않는 것은?
① 의료시설(2,000㎡) ② 업무시설(2,000㎡) ③ 숙박시설(2,000㎡) ④ 유스호스텔(2,000㎡)
해설: 「건축법 시행령」 제91조의3에 따라 협력 대상은 6층 이상으로서 연면적 2,000㎡ 이상인 건축물(공동주택 제외), 그리고 냉동냉장·항온항습·특수청정 시설 등이며, 별도로 판매시설·연구소·업무시설·숙박시설 등 일부 용도는 규모기준(2,000㎡ 등)만으로 대상이 됩니다. 유스호스텔은 이 협력대상 리스트에 명시되어 있지 않습니다.
다음의 소방시설 중 소화활동설비에 속하는 것은?
① 방화복 ② 연결살수설비 ③ 옥외소화전설비 ④ 자동화재속보설비
해설: 소화활동설비는 제연설비·연결송수관설비·연결살수설비·비상콘센트설비·무선통신보조설비·연소방지설비가 있습니다. 방화복은 개인장비, 옥외소화전은 소화설비, 자동화재속보설비는 경보설비로 분류가 다릅니다.
특정소방대상물에 설치하여야 하는 소방시설에 관한 설명으로 옳지 않은 것은?
① 노유자생활시설: 자동화재속보설비 ② 연면적33㎡ 음식점: 소화기구 ③ 연면적600㎡ 종교시설: 자동화재탐지설비 ④ 바닥면적5,000㎡ 판매시설 모든 층: 스프링클러설비
해설: 스프링클러설비 설치 대상은 "바닥면적 합계 5,000㎡ 이상인 경우 모든 층"이 아니라, 판매시설의 경우 "수용인원 500인 이상"이거나 "바닥면적 합계가 기준 이상인 층"과 같이 별도의 세부 기준을 충족해야 합니다. "모든 층"이라는 단정적 서술이 실제 기준과 다릅니다.
거실의 채광 및 환기에 관한 규정 중 틀린 것은?
① 단독주택 거실 환기용 창문면적: 바닥면적 1/20 이상 ② 미닫이로 구획된 2개 거실은 1개 거실로 봄 ③ 채광용 창문은 환기용으로 사용 불가 ④ 학교 교실 채광용 창문면적: 교실바닥면적 1/10 이상
해설: 채광용 창문은 환기용 창문 기준을 함께 만족하면 환기용으로도 겸용할 수 있습니다(별도 창문을 새로 낼 필요 없음). "환기용으로 사용할 수 없다"는 서술이 틀렸습니다.
초고층 건축물의 피난·안전을 위해 지상층으로부터 최대 30개 층마다 설치하는 대피공간을 의미하는 것은?
① 무창층 ② 개방공간 ③ 안전지대 ④ 피난안전구역
해설: 피난안전구역은 초고층·준초고층 건축물에서 화재 등 재난 시 대피 공간으로 활용하기 위해 일정 층마다 설치하는 구획된 공간으로, 관련 법정 용어입니다.
반자높이를 4m 이상으로 해야 하는 대상에 속하지 않는 것은? (기계환기장치 미설치 기준)
① 종교시설 집회실(200㎡) ② 장례식장 집회실(200㎡) ③ 판매시설 집회실(200㎡) ④ 공연장 관람석(200㎡)
해설: 반자높이 4m 이상 대상은 문화및집회시설(전시장·동식물원 제외), 종교시설, 장례식장, 위락시설 중 유흥주점의 관람실·집회실로서 바닥면적 200㎡ 이상인 경우입니다. 판매시설은 이 목록에 포함되지 않습니다.
📋 이번 회차 정리 요약
- 총 80문항(21~100번) 중 계산문제 약 15문항, 법규문제 20문항, 개념·특성비교 문제 약 45문항
- 회로도가 필요한 문항(63, 67, 47)은 원본 이미지 확인 후 재검토 필요
- 가스설비(40번)·경보설비(76번)는 2026 필기 출제기준에서 세부항목이 빠져 출제비중 하락 예상 — 학습 우선순위는 낮게, 실기 대비용으로만 참고
- 60번(콜드드래프트)처럼 구 건축일반의 건축환경 문제가 신1과목에 그대로 흡수되어 계속 출제될 가능성이 높으니 놓치지 말 것
