2023년 2회 건축설비기사 필기 기출복원문제 완전정복
2026년 개정 출제기준 기준 재분류 · 해설 · 암기팁
⚠️ 2026년 출제기준 변경 안내
- 원본은 구 5과목 체계(1.건축일반 20문항 / 2.위생설비 20문항 / 3.공기조화설비 20문항 / 4.소방및전기설비 20문항 / 5.건축설비관계법규 20문항)였습니다.
- 제1과목 건축일반(1~20번)은 2026년도 출제기준에서 완전히 삭제되어 이번 정리에서 제외했습니다.
- 21~100번(80문항)을 신출제기준 4과목 체계로 재분류하고, 등장 순서 그대로 1~80번을 새로 부여했습니다. 이번 회차는 위생·공조 계산문제 비중이 높아 ①건축설비계획(1~17번)/②건축설비설계(18~40번)/③전기설비 및 소방시설일반(41~60번)/④건축설비 관련법규(61~80번)로 구성되었습니다.
- 계산문제는 전부 직접 검산하여 정답을 확정했습니다. 법규 문제는 국가법령정보센터 등 최신 조문으로 교차검증했습니다.
· 1과목 건축설비계획: 기초지식(건축환경·열역학·유체역학) + 설계조건검토 + 설비시스템검토(방식비교) + 설비자재
· 2과목 건축설비설계: 열원·공조·환기·위생설비의 구체적 설계·계산
· 3과목 전기설비 및 소방시설일반: 전기이론 + 건축전기설비 + 자동제어 + 소방시설기초
· 4과목 건축설비 관련법규: 건축법 + 기계설비법 + 소방시설법 + 에너지·인증기준
① 건축설비계획 재분류 문제 (17문항)
압력배관용 탄소강관의 표시기호로 옳은 것은?
① SPPS ② SPPH ③ SPLT ④ SPHT
해설: 압력배관용 탄소강관은 SPPS(Steel Pipe Pressure Service)로 표기합니다. SPPH는 고압배관용, SPLT는 저온배관용, SPHT는 고온배관용 탄소강관입니다.
먹는 물의 수질기준에 관한 설명으로 옳지 않은 것은?
① 색은 5도를 넘지 아니할 것
② 수은은 0.01mg/L를 넘지 아니할 것
③ 시안은 0.01mg/L를 넘지 아니할 것
④ 수돗물의 경우 경도는 300mg/L를 넘지 아니할 것
해설: 먹는물 수질기준상 수은은 0.001mg/L를 넘지 않아야 합니다. "0.01mg/L"라는 수치가 실제 기준보다10배 커서 틀렸습니다.
관내에 유체가 흐르고 있을 때 유체마찰에 의해 손실되는 압력강하(ΔP)를 ΔP=f·(L/D)·(ρV²/2) 식으로 표현할 수 있다. 이 식에서 f가 의미하는 것은? (L: 관의 길이, D: 관의 직경, V: 유체의 유속, ρ: 유체의 밀도)
① 점성계수 ② 관마찰계수 ③ 레이놀즈수 ④ 동점성계수
해설: 다르시-와이스바하 공식에서 f는 관마찰계수(Darcy 마찰계수)로, 관의 표면조도와 레이놀즈수에 의해 결정되는 무차원 계수입니다.
배관 이음재료 중 시공한 후 배관 교체 등 수리를 관리하게 하기 위해 사용하는 것은?
① 티(tee) ② 부싱(bushing) ③ 플랜지(flange) ④ 리듀서(reducer)
해설: 플랜지는 볼트로 체결·분리가 가능한 이음재료로, 배관 교체·수리 등 유지관리를 위해 사용됩니다. 티·부싱·리듀서는 관경 변경이나 분기를 위한 이음재료입니다.
유체의 흐름에 관한 설명으로 옳지 않은 것은?
① 난류는 유체분자가 불규칙하게 서로 섞이는 혼란된 흐름이다
② 일반적으로 층류에서 난류로 천이할 때의 유속을 임계유속이라 한다
③ 레이놀즈 수에 의해 관내의 흐름이 층류인지 난류인지를 판별할 수 있다
④ 관내에 유체가 흐를 때, 어느 장소에서 흐름의 상태가 시간에 따라 변화하는 흐름을 정상류라 한다
해설: 정상류는 시간에 따라 흐름 상태가 변화하지 않는 흐름입니다. "변화하는 흐름"은 비정상류의 정의이므로 반대로 서술되어 있습니다.
여름철 실내에 위치한 냉장고 안의 습도는 실내공기와 비교하여 어떤 상태인가?
① 상대습도는 높고 절대습도는 낮다
② 상대습도는 낮고 절대습도는 높다
③ 상대습도는 높고 절대습도도 높다
④ 상대습도와 절대습도는 동일하다
해설: 냉장고 내부는 온도가 낮아 포화수증기압이 낮아지므로 수분이 응축되어 절대습도는 낮아지지만, 낮은 온도에서는 포화상태에 가까워 상대습도는 오히려 높게 유지됩니다.
냉각탑에서 어프로치(approach)에 관한 설명으로 옳은 것은?
① 냉각탑 출구와 입구 수온의 온도차
② 냉각탑 입구와 출구공기의 습구온도차
③ 냉각탑 입구의 수온과 출구공기의 습구온도와의 차
④ 냉각탑 출구의 수온과 입구공기의 습구온도와의 차
해설: 어프로치는 냉각탑 출구의 냉각수 수온과 입구공기의 습구온도와의 차를 의미합니다. 참고로 ①은 냉각탑의 레인지(range)에 대한 설명입니다.
난방설비에 관한 설명으로 옳은 것은?
① 온수난방은 온수의 잠열을 이용하여 난방하는 방식이다
② 증기난방은 온수난방에 비해 부하 변동에 따른 온도조절이 용이하다
③ 건물의 규모가 큰 경우에는 증기난방보다 온수난방이 설비비와 유지비가 적게 소요된다
④ 온수난방은 열용량이 커서 예열시간이 길게 소요되므로 간헐운전에는 예열부하가 크게 된다
해설: 온수는 비열이 커서 열용량이 크기 때문에 예열시간이 길고, 운전을 껐다 켰다 하는 간헐운전 시 예열부하가 커집니다. ①온수난방은 현열을 이용하고, ②증기난방은 온도조절이 어려우며, ③대규모 건물은 오히려 증기난방이 유리한 경우가 많아 나머지는 모두 틀렸습니다.
습공기의 건구온도와 습구온도를 알 경우 습공기선도 상에서 파악할 수 없는 것은?
① 비체적 ② 노점온도 ③ 열수분비 ④ 수증기분압
해설: 열수분비는 가습·냉각 등 상태변화 과정의 방향(엔탈피변화/절대습도변화)을 나타내는 값으로, 하나의 상태점(건구·습구온도)만으로는 파악할 수 없고 별도의 변화과정 정보가 필요합니다. 비체적·노점온도·수증기분압은 건구·습구온도만으로 습공기선도에서 바로 읽을 수 있습니다.
유효온도(Effective Temperature)를 감소시키는 원인이 되는 것은?
① 습구온도의 상승 ② 풍속의 상승 ③ 상대습도의 상승 ④ 건구온도의 상승
해설: 풍속이 상승하면 피부에서의 대류·증발에 의한 열손실이 커져 체감온도(유효온도)가 낮아집니다. 습구온도·상대습도·건구온도의 상승은 모두 유효온도를 높이는 방향으로 작용합니다.
급수로부터 각 유닛을 거쳐 나오는 총길이가 동일하므로 기기마다의 저항이 균일하게 되고, 따라서 유량을 균일하게 할 수 있는 배관 회로 방식은?
① 역환수방식 ② 자연환수방식 ③ 간접환수방식 ④ 건식환수방식
해설: 역환수방식(리버스리턴)은 각 유닛까지의 왕복 배관길이를 동일하게 맞춰 저항을 균일하게 하고, 그 결과 유량을 균등하게 분배하는 배관방식입니다.
환기방식에 관한 설명으로 옳지 않은 것은?
① 화장실, 주방 등은 제3종 환기가 유리하다
② 상향식 환기는 바닥면의 먼지 등을 일으킬 수 있다
③ 제2종 환기란 급기팬과 배기팬이 모두 설치되는 것을 말한다
④ 국소환기는 주방, 실험실에서와 같이 오염물질의 확산 및 방산을 가능한 극소화시키려고 할 때 적용된다
해설: 급기팬과 배기팬이 모두 설치되는 것은 제1종 환기의 정의입니다. 제2종 환기는 급기팬+자연배기(실내 정압), 제3종 환기는 자연급기+배기팬(실내 부압) 조합입니다.
공기조화방식 중 전공기 방식의 일반적인 특징으로 옳은 것은?
① 덕트 스페이스가 필요하다
② 실내공기의 오염이 심하다
③ 실내에 누수의 염려가 많다
④ 중간기에 외기냉방을 할 수 없다
해설: 전공기방식은 냉온풍을 모두 덕트로 공급하므로 덕트 스페이스가 크게 필요합니다. ②실내공기 오염관리가 용이하고, ③물배관이 없어 누수염려가 적으며, ④중간기 외기냉방이 가능하다는 것이 전공기방식의 특징이므로 나머지는 모두 틀렸습니다.
진공환수식 증기난방에서 리프트 이음(lift fitting)을 적용하는 경우는?
① 방열기보다 환수주관이 높을 때
② 환수배관법을 역환수식으로 할 때
③ 방열기보다 응축수 온도가 너무 높을 때
④ 진공펌프를 환수주관보다 낮게 설치할 때
해설: 리프트 이음은 방열기보다 환수주관(회수배관)의 위치가 높아 응축수를 중력만으로 흘려보낼 수 없을 때, 진공압을 이용해 응축수를 위로 끌어올리기 위해 사용하는 배관법입니다.
다음 중 10층 백화점 건물에 공조설비를 하고자 할 때 가장 적합한 공조방식은?
① 유인 유니트 방식
② 팬코일 유니트 방식
③ 멀티존 유니트 방식
④ 각층 유니트 방식
해설: 각층유니트방식은 공조기를 각 층에 분산 설치해 층별로 다른 부하특성(매장 배치·영업시간 등)에 대응하기 쉬우며, 대규모 백화점 등 층별 운영이 다른 건물에 적합합니다.
다음 중 천장 높이가 높거나 외기에 자주 개방되는 공간에 가장 적합한 난방방식은?
① 증기난방 ② 복사난방 ③ 온수난방 ④ 온풍난방
해설: 복사난방은 대류손실 없이 바닥·벽면의 복사열로 난방하므로, 천장이 높거나 외기에 자주 개방되어 대류형 난방의 열손실이 큰 공간에서도 효율적입니다.
축류형 송풍기의 종류에 속하지 않는 것은?
① 베인형 ② 후곡형 ③ 튜브형 ④ 프로펠러형
해설: 후곡형(터보형)은 원심형 송풍기의 한 종류입니다. 베인형·튜브형·프로펠러형은 모두 축류형 송풍기에 속합니다.
② 건축설비설계 재분류 문제 (23문항)
국소식 급탕설비의 종류 중 증기를 사일렌서나 기수혼합밸브에 의해 물과 혼합시킨 탕을 만드는 방식은?
① 저탕식 ② 열매혼합식 ③ 순간식 ④ 직접가열식
해설: 열매혼합식은 증기(열매)를 사일렌서나 기수혼합밸브로 물과 직접 혼합시켜 탕을 만드는 국소식 급탕방식입니다.
급탕배관에서 콘크리트벽의 관통 부위에 슬리브(sleeve) 배관을 하는 가장 주된 이유는?
① 관 내의 유속을 낮추기 위하여
② 관의 도장공사를 손쉽게 하기 위하여
③ 관 표면에 생기는 결로를 막기 위하여
④ 관이 자유롭게 신축할 수 있도록 하기 위하여
해설: 슬리브 배관은 관과 콘크리트벽 사이에 여유공간을 확보하여, 온도변화에 따른 배관의 신축(팽창·수축)이 벽체에 구속받지 않고 자유롭게 이루어지도록 하기 위한 것입니다.
사무실 건물의 화장실에 세면기8개, 청소싱크1개가 설치되어 있는 경우 배수 배출량은?
(세면기 fuD=1, 청소싱크 fuD=3, 전체의 동시사용률은 55%이며, 1fuD=28.5L/min이다.)
① 약127L/min ② 약172L/min ③ 약285L/min ④ 약570L/min
해설: 총 부하단위=세면기(8×1)+청소싱크(1×3)=8+3=11fuD. 배출량=11×28.5×0.55=172.4≒약172L/min.
다음 중 위생기구의 재질 조건과 가장 관계가 먼 것은?
① 내식성 및 내마모성이 클 것
② 흡수성이 클 것
③ 각종 형상 및 크기로 제작하기가 쉬울 것
④ 항상 청결을 유지할 수 있도록 표면이 매끄럽고 아름다울 것
해설: 위생기구는 오염물이 스며들지 않도록 흡수성이 작아야 합니다. "흡수성이 클 것"은 위생기구 재질 조건과 정반대입니다.
저수조의 물을 고가수조로 양수하는 급수배관계에서의 수격현상을 방지하기 위한 대책으로 잘못된 것은?
① 급수횡주관을 가능한 높은 곳으로 위치시킨다
② 완전폐쇄형 체크 밸브를 사용한다
③ 수격방지기를 설치한다
④ 배관 내 유속을 낮춘다
해설: 급수횡주관은 수격압을 줄이기 위해 오히려 가능한 낮은 위치에 배치하는 것이 유리합니다. "높은 곳에 위치시킨다"는 서술이 수격현상 방지대책과 맞지 않습니다.
국소식 급탕방법에 관한 설명으로 옳지 않은 것은?
① 배관 및 기기로부터의 열손실이 많다
② 건물 완공 후에도 급탕개소의 증설이 비교적 쉽다
③ 급탕개소마다 가열기의 설치 스페이스가 필요하다
④ 주택 등에서는 난방 겸용의 온수보일러, 순간온수기를 사용할 수 있다
해설: 국소식은 급탕개소 인근에서 직접 가열하므로 배관이 짧아 열손실이 적습니다. "열손실이 많다"는 서술이 반대로 되어 있습니다(열손실이 많은 것은 중앙식의 특징).
온도 10℃, 길이 100m인 강관에 탕이 흘러 70℃가 되었을 때, 강관의 팽창량은?
(강관의 선팽창계수는 1.0×10⁻⁵/℃이다.)
① 6mm ② 12mm ③ 6cm ④ 12cm
해설: ΔL=L×α×ΔT=100,000mm×1.0×10⁻⁵×(70-10)=100,000×1.0×10⁻⁵×60=60mm=6cm.
다음과 같은 특징을 갖는 대변기 세정방식(세정수의 급수방식)은?
— "세정의 경우에는 대변기로의 공급수량이나 압력이 일정하다. 세정효과가 양호하며 소음이 적다. 우리나라의 일반 주택에서 주로 사용된다."
① 하이 탱크식 ② 로 탱크식 ③ 플러시 밸브식 ④ 세락식
해설: 로탱크식은 변기 바로 위에 낮은 탱크를 두어 낙차가 작아 소음이 적고, 탱크에 미리 저장된 물로 세정하므로 급수압력의 영향을 적게 받아 우리나라 일반 주택에 널리 사용됩니다.
통기배관에 관한 설명으로 옳지 않은 것은?
① 통기관은 우수관에 접속하지 않는다
② 결합통기관은 배수수직관과 통기수직관을 연결하는 통기관이다
③ 간접 배수계통의 통기관은 잡배수 계통의 통기수직관에 접속한다
④ 신정통기관은 배수수직관의 상부를 연장하여 대기에 개방한 통기관이다
해설: 간접배수계통의 통기관은 일반(잡배수) 배수계통의 통기관과 접속하지 않고 별도로 독립하여 대기에 개방해야 합니다. "잡배수계통의 통기수직관에 접속한다"는 서술이 틀렸습니다.
기구급수부하단위(Fu)가 1Fu인 위생기구의 종류 및 접속관경으로 옳은 것은?
① 세면기,15mm ② 세면기,25mm ③ 대변기,15mm ④ 대변기,25mm
해설: 세면기는 기구급수부하단위 산정의 기준(1Fu)이 되는 기구이며, 접속관경은15mm입니다.
정화조의 유입수 BOD가 1,000mg/L, 방류수 BOD가 400mg/L일 때, BOD제거율은?
① 40% ② 50% ③ 60% ④ 70%
해설: BOD제거율=(유입BOD-방류BOD)/유입BOD×100=(1,000-400)/1,000×100=60%.
펌프의 캐비테이션에 관한 설명으로 옳지 않은 것은?
① 비정상적인 소음과 진동이 발생한다
② 캐비테이션을 방지하기 위해 펌프의 흡입양정을 크게 한다
③ 캐비테이션이 진행되면 펌프의 양수량, 양정 및 효율이 저하되어 간다
④ 캐비테이션을 방지하기 위해 설계상의 펌프 운전범위 내에서 항상 유효NPSH가 필요NPSH보다 크게 되도록 배관계획을 한다
해설: 캐비테이션 방지를 위해서는 펌프의 흡입양정을 작게(낮게) 하여 유효NPSH를 충분히 확보해야 합니다. "흡입양정을 크게 한다"는 서술이 반대로 되어 있습니다.
다음 중 간접배수로 하지 않아도 되는 것은?
① 세탁기에서의 배수
② 세면기에서의 배수
③ 냉각탑에서의 배수
④ 식기세척기에서의 배수
해설: 세면기는 일반적으로 직접배수 대상입니다. 세탁기·냉각탑·식기세척기는 역류·오염 방지를 위해 간접배수로 처리합니다.
급탕배관 계통에서 총손실열량이 30,000W이고, 급탕온도가 80℃, 반탕온도가 70℃라면 순환수량은?
(물의 비열은 4.2kJ/kg·K, 물의 밀도는 1kg/L이다.)
① 약43L/min ② 약56L/min ③ 약66L/min ④ 약72L/min
해설: 손실열량을 시간당으로 환산하면30,000W×3.6=108,000kJ/h. 순환수량=108,000/(4.2×10)=2,571.4kg/h÷60≒42.9L/min≒약43L/min.
배수계통에서 트랩의 봉수가 파괴되는 원인 중 액체의 응집력과 액체와 고체 사이의 부착력에 의해 발생하는 것은?
① 증발 현상 ② 모세관 현상 ③ 자기사이폰 작용 ④ 유도사이폰 작용
해설: 모세관현상은 트랩 내 실이나 이물질을 타고 액체가 응집력·부착력에 의해 서서히 밖으로 빨려나가면서 봉수가 파괴되는 현상입니다.
온수배관에 관한 설명으로 옳지 않은 것은?
① 팽창관에는 게이트 밸브를 설치한다
② 펌프의 흡입측에 스트레이너를 설치한다
③ 배관 도중에 벨로즈형 등의 신축이음을 설치한다
④ 유량을 균등하게 분배하기 위하여 리버스리턴 방식을 채용한다
해설: 팽창관에는 어떠한 밸브도 설치하지 않는 것이 원칙입니다. 밸브를 설치하면 오작동으로 팽창관이 막혀 압력 상승 시 안전을 확보할 수 없기 때문입니다.
온수에서 분리된 공기를 배제하기 위한 배관 방법으로 가장 알맞은 것은?
① 배수밸브를 설치한다
② 감압밸브를 설치한다
③ 팽창관에 밸브를 설치한다
④ 팽창탱크를 향하여 선상향 구배로 한다
해설: 배관을 팽창탱크 방향으로 선상향(계속 올라가는) 구배로 하면, 온수에서 분리된 공기가 자연스럽게 위쪽 팽창탱크로 모여 배제됩니다.
다음의 냉방부하 발생 요인 중 현열과 잠열 부하를 모두 발생시키는 것은?
① 인체의 발생열량
② 벽체로부터의 취득열량
③ 유리로부터의 취득열량
④ 송풍기에 의한 취득열량
해설: 인체는 체온에 의한 현열 발생과 함께 호흡·발한에 의한 수분(잠열)도 함께 발생시킵니다. 벽체·유리·송풍기로부터의 취득열량은 모두 현열만 발생시킵니다.
급기 덕트 계통에 설계값인 풍량 6,000㎥/h, 정압 40mmAq, 축동력이 2kW인 송풍기를 설치한 후 덕트말단에서 풍량을 측정한 결과 5,000㎥/h이었다. 이 덕트계에 설계 풍량을 급기하기 위해 송풍기의 모터를 교체할 경우 요구되는 축동력은? (덕트계에 공기누설이 없고, 송풍기의 효율은 일정한 것으로 가정한다.)
① 2.0kW ② 2.4kW ③ 2.88kW ④ 3.456kW
해설: 동일 덕트계에서 송풍기 상사법칙에 따라 축동력은 풍량의 세제곱에 비례합니다. P2=P1×(Q2/Q1)³=2×(6,000/5,000)³=2×1.2³=2×1.728=3.456kW.
온도 35℃, 절대습도 0.018kg/kg′인 공기 15kg과 온도 15℃, 절대습도 0.008kg/kg′인 공기 20kg을 단열혼합할 때 혼합공기의 상태는?
① 온도24.8℃, 절대습도0.014kg/kg′
② 온도24.8℃, 절대습도0.012kg/kg′
③ 온도23.6℃, 절대습도0.014kg/kg′
④ 온도23.6℃, 절대습도0.012kg/kg′
해설: 혼합온도=(15×35+20×15)/(15+20)=(525+300)/35=825/35≒23.6℃. 혼합절대습도=(15×0.018+20×0.008)/35=(0.27+0.16)/35=0.43/35≒0.012kg/kg′.
어떤 수평덕트 내를 흐르는 공기의 전압 및 정압을 측정한 결과 각각 33.8mmAq, 25mmAq이었다. 이때 덕트 내 공기의 유속은 얼마인가? (공기의 밀도는 1.2kg/㎥이다.)
① 8m/s ② 10m/s ③ 12m/s ④ 14m/s
해설: 동압=전압-정압=33.8-25=8.8mmAq≒86.2Pa(1mmAq≒9.8Pa). V=√(2×동압/ρ)=√(2×86.2/1.2)=√143.7≒12m/s.
전공기방식의 공기조화에서 에너지 절약을 위해 중간기에 외기냉방도 가능하도록 계획할 때 공조기 외에 시스템 구성을 위해 도입되어야 할 기기는?
① 재열기 ② 전열교환기 ③ 리턴에어용 송풍기 ④ 고효율 공기정화장치
해설: 외기냉방시에는 외기 도입량이 크게 늘어나므로, 그만큼 늘어난 배기량을 처리할 리턴에어용(환기용) 송풍기가 추가로 필요합니다.
공조방식 중 변풍량방식에 사용되는 변풍량유닛에 관한 설명으로 옳지 않은 것은?
① 바이패스형은 덕트 내 정압변동이 없다
② 유인유닛형은 실내의 2차 공기를 유인하므로 집진효과가 크다
③ 교축형은 덕트 내의 정압변동이 크므로 정압제어방식이 필요하다
④ 교축형은 부하변동에 따라 송풍량을 변화시키고 송풍기를 제어하므로 동력이 절약된다
해설: 유인유닛형은 실내 2차공기를 필터 없이 그대로 유인·혼합하기 때문에 오히려 집진효과가 없거나 작습니다. "집진효과가 크다"는 서술이 틀렸습니다.
③ 전기설비 및 소방시설일반 재분류 문제 (20문항)
유압식 엘리베이터에 관한 설명으로 옳지 않은 것은?
① 오버헤드(overhead)가 작다
② 기계실을 승강로와 떨어져 설치할 수 있다
③ 전동기의 출력과 소비전력이 다소 크다는 단점이 있다
④ 10층 이상의 고층건축물에 고속 엘리베이터로 주로 사용된다
해설: 유압식 엘리베이터는 저속·저층용으로 주로 사용되며, 10층 이상 고층건축물의 고속용으로는 로프식(권상식)이 사용됩니다. "고층건축물에 고속용으로 주로 사용"이라는 서술이 틀렸습니다.
변압기에 대한 설명으로 옳지 않은 것은?
① 철심은 자속을 이동시키는 통로의 역할을 한다
② 2차측 코일은 자기유도 작용을 발생시키는 역할을 한다
③ 변압기의 원리는 자속의 변화에 의한 전자유도현상을 응용한 것이다
④ 송배전 계통은 물론 각 수용가의 가전제품에서 전압을 높이거나 낮추기 위하여 사용되는 전기기기이다
해설: 변압기의 자속 변화를 일으키는 쪽은 1차측 코일이며, 2차측 코일은 그 자속변화에 의해 유도기전력을 얻는 쪽입니다. "2차측 코일이 자기유도작용을 발생시킨다"는 서술이 정확하지 않습니다.
유접점 시퀀스 제어 회로에서 접점의 개폐를 만드는 소자가 아닌 것은?
① 스위치 ② 타이머 ③ 릴레이 ④ 다이오드
해설: 다이오드는 전류를 한 방향으로만 흐르게 하는 반도체 소자로, 기계적 접점을 만드는 유접점 소자가 아닙니다. 스위치·타이머·릴레이는 모두 접점 개폐를 만드는 유접점 소자입니다.
제어 목표값과 현재값과의 변화율을 이용하여 오버슈트 혹은 언더슈트 등을 감소시켜 과도상태의 편차를 제거하고 외란 등에 대하여 시스템의 안정도를 증가시키는 제어 동작은?
① 미분제어동작 ② 적분제어동작 ③ 비례제어동작 ④ 단속도제어동작
해설: 미분제어동작(D동작)은 편차의 변화율(속도)에 비례해 제어신호를 만들어 오버슈트·언더슈트를 줄이고 응답의 안정성을 높입니다.
물분무소화설비에 관한 설명으로 옳지 않은 것은?
① 물의 입자를 미세하게 분무시키는 시스템이다
② 물을 사용하므로 전기화재에는 적응성이 없다
③ 냉각작용을 이용하여 소화효과를 얻을 수 있다
④ 화재 시 발생하는 수증기에 의한 질식작용을 이용하여 소화효과를 얻을 수 있다
해설: 물분무소화설비는 물을 미세한 입자로 분무하여 절연성을 유지하므로 전기화재(C급)에도 적응성이 있습니다. "적응성이 없다"는 서술이 틀렸습니다.
20Ω의 저항에 또 다른 저항 R Ω을 병렬로 접속하였더니, 두 개의 합성 저항이 4Ω이 되었다. 이 때 저항 R은 몇 Ω인가?
① 2 ② 5 ③ 10 ④ 15
해설: 1/4=1/20+1/R → 1/R=1/4-1/20=5/20-1/20=4/20=1/5 → R=5Ω.
자동화재탐지설비의 수신기의 설치에 관한 설명으로 옳지 않은 것은?
① 수위실 등 상시 사람이 근무하는 장소에 설치하는 것이 원칙이다
② 수신기의 조작스위치는 바닥으로부터 높이가 1.5m 이상 2.0m 이하인 장소에 설치하여야 한다
③ 수신기는 감지기·중계기 또는 발신기가 작동하는 경계구역을 표시할 수 있는 것으로 하여야 한다
④ 수신기의 음향기구는 그 음량 및 음색이 다른 기기의 소음 등과 명확히 구별될 수 있는 것으로 하여야 한다
해설: 수신기 조작스위치의 실제 설치 높이 기준은 0.8m 이상1.5m 이하입니다. "1.5m 이상2.0m 이하"라는 수치가 실제 기준과 다릅니다.
변압기에서 입력전력에 대한 출력전력의 비율을 의미하는 것은?
① 부하율 ② 수용률 ③ 역률 ④ 효율
해설: 효율은 입력전력에 대한 출력전력의 비율(출력/입력×100)로, 변압기 등 전기기기의 에너지 변환 성능을 나타냅니다.
옥내소화전설비의 화재안전기준에 따른 용어의 정의가 옳지 않은 것은?
① 진공계라 함은 대기압 이상의 압력과 대기압 이하의 압력을 측정할 수 있는 계측기를 말한다
② 가압수조라 함은 가압원인 압축공기 또는 불연성 고압기체에 따라 소방용수를 가압시키는 수조를 말한다
③ 충압펌프라 함은 배관내 압력손실에 따른 주펌프의 빈번한 기동을 방지하기 위하여 충압역할을 하는 펌프를 말한다
④ 체절운전이라 함은 펌프의 성능시험을 목적으로 펌프 토출측의 개폐밸브를 닫은 상태에서 펌프를 운전하는 것을 말한다
해설: "대기압 이상과 대기압 이하의 압력을 모두 측정할 수 있는 계측기"는 연성계의 정의입니다. 진공계는 대기압 이하의 압력만 측정하는 계측기입니다.
인공 광원의 광질 및 특색에 관한 설명으로 옳지 않은 것은?
① 백열전구는 일반적으로 휘도가 높고 열방사가 많다
② 할로겐 램프는 고휘도이고 전시용, 옥외등용으로 사용된다
③ 형광등은 저휘도이고 수명이 백열전구에 비해 길다 ④ 수은등은 고휘도이고 점등시간이 매우 짧다
해설: 수은등은 방전등의 일종으로 안정적인 점등까지 예열시간이 필요해 오히려 점등(기동)시간이 긴 편입니다. "점등시간이 매우 짧다"는 서술이 반대로 되어 있습니다.
옥외소화전설비용 수조에 관한 설명으로 옳지 않은 것은?
① 수조의 윗부분에는 청소용 배수밸브 또는 배수관을 설치하여야 한다
② 동결방지조치를 하거나 동결의 우려가 없는 장소에 설치하여야 한다
③ 수조가 실내에 설치된 때에는 그 실내에 조명설비를 설치하여야 한다
④ 수조의 상단이 바닥보다 높은 때에는 수조의 외측에 고정식 사다리를 설치하여야 한다
해설: 청소용 배수밸브·배수관은 수조 밑부분(하단)에 설치해야 침전물을 효과적으로 배출할 수 있습니다. "윗부분"이라는 서술이 틀렸습니다.
권상하중 8ton, 속도 20m/min로 권상하는 권상용 전동기의 용량[kW]은? (전동기를 포함한 권상기의 효율은 65%이다.)
① 약40 ② 약50 ③ 약60 ④ 약70
해설: P[kW]=(W×V)/(6,120×η)=(8,000×20)/(6,120×0.65)=160,000/3,978≒40.2kW.
저항을 측정하는 경우에 사용되는 계측기는?
① 변류기 ② 분류기 ③ 다이오드 ④ 멀티미터(테스터)
해설: 멀티미터(테스터)는 저항·전압·전류 등을 측정할 수 있는 다용도 계측기로, 저항 측정 기능을 포함합니다.
정전용량이 C₁, C₂인 두 콘덴서를 직렬로 연결한 회로에 전압 V를 인가할 경우 C₁에 걸리는 전압은?
① (C₁+C₂)V ② V/(C₁+C₂) ③ C₁V/(C₁+C₂) ④ C₂V/(C₁+C₂)
해설: 직렬연결시 각 콘덴서의 전하량은 동일(Q=일정)합니다. Q=Ctotal×V=(C₁C₂/(C₁+C₂))×V. V₁=Q/C₁=C₂V/(C₁+C₂).
스프링클러설비를 구성하는 배관에 관한 설명으로 옳지 않은 것은?
① 가지배관이란 스프링클러헤드가 설치되어 있는 배관을 말한다
② 주배관이란 직접 또는 수직배관을 통하여 가지배관에 급수하는 배관을 말한다
③ 급수배관이란 수원 및 옥외송수구로부터 스프링클러헤드에 급수하는 배관을 말한다
④ 신축배관이란 가지배관과 스프링클러헤드를 연결하는 구부림이 용이하고 유연성을 가진 배관을 말한다
해설: "직접 또는 수직배관을 통하여 가지배관에 급수하는 배관"은 교차배관의 정의에 해당합니다. 주배관은 수원 및 옥외송수구로부터 옥내소화전방수구 또는 수직배관으로 급수하는 배관을 말합니다.

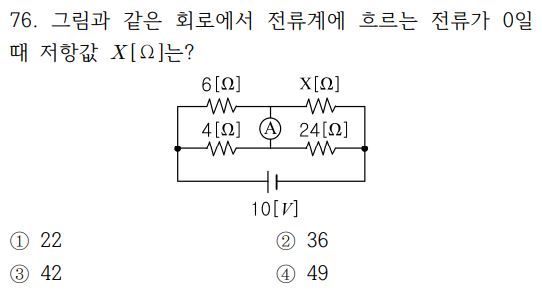

회로에서 6Ω과 X Ω이 한쪽 경로, 4Ω과 24Ω이 다른쪽 경로로 구성된 브릿지 회로에서 전류계에 흐르는 전류가 0일 때 저항값X[Ω]는?
① 22 ② 36 ③ 42 ④ 49
해설: 휘트스톤브릿지 평형조건(마주보는 저항의 곱이 같음): 6×24=4×X → X=6×24/4=144/4=36.
다음 중 배선설비에 사용되는 전선의 굵기를 결정할 때 고려해야 할 요소가 아닌 것은?
① 전압강하 ② 허용전류 ③ 기계적 강도 ④ 전선관 규격
해설: 전선 굵기는 전압강하·허용전류·기계적강도의 3요소로 결정합니다. 전선관 규격은 전선이 결정된 후 그에 맞춰 선정되는 것으로, 전선굵기 결정요소가 아닙니다.
연결송수관설비에 관한 설명으로 옳은 것은?
① 송수구는 지면으로부터 1m 이상 1.5m 이하의 위치에 설치하여야 한다
② 방수구는 소방대상물의 층마다 설치하되, 공동주택과 업무시설의 1층, 2층에는 설치하지 않는다
③ 지면으로부터의 높이가 31m 이상이거나 지상 11층 이상인 특정소방대상물의 경우에는 습식설비로 하여야 한다
④ 수직배관은 방화구조로 구획된 계단실 또는 파이프덕트 등 화재의 우려가 없는 장소에 설치하여야 한다
해설: 지면으로부터 높이 31m 이상이거나 지상 11층 이상인 대상물은 배관 내 상시 물이 채워진 습식설비로 해야 합니다. ①송수구 높이는 0.5~1m가 기준(1~1.5m 아님), ②아파트는 1층 제외 대상이 다르고 업무시설 기준도 다르며, ④수직배관은 내화구조로 구획되어야 합니다(방화구조 아님).
전기누전에 의한 감전을 방지하기 위하여 행하는 전기 공사는?
① 접지 공사 ② 피뢰 공사 ③ 표시설비 공사 ④ 옥내 배선 공사
해설: 접지공사는 누전 시 전류를 대지로 흘려보내 인체 감전을 방지하는 안전공사입니다.
단상변압기3대를 결선하고자 하는 경우, 부하 측에 인가되는 전압을 √3배 승압시킬 수가 있으며 3상4선식 중성점접지 배전방식으로 사용되는 결선 방법은?
① Δ-Y결선 ② Y-Δ결선 ③ Δ-Δ결선 ④ V-V결선
해설: Δ-Y결선은2차측을 Y결선하여 중성점을 접지할 수 있고, 상전압 대비 선간전압이 √3배로 승압되어 3상4선식 배전방식에 사용됩니다.
④ 건축설비 관련법규 재분류 문제 (20문항)
소리를 차단하는데 장애가 되는 부분이 없도록 건축물의 피난·방화구조 등의 기준에 관한 규칙에서 정하는 구조로 하여야 하는 대상에 해당하지 않는 것은?
① 기숙사의 침실 간 경계벽
② 의료시설의 병실 간 경계벽
③ 업무시설의 사무실 간 경계벽
④ 교육연구시설 중 학교의 교실 간 경계벽
해설: 경계벽 설치대상은 공동주택·기숙사 침실·의료시설 병실·학교 교실 등 소음차단이 특히 중요한 용도입니다. 업무시설의 사무실 간은 이 설치대상에 포함되지 않습니다.
다음은 리모델링에 대비한 특례 등에 관한 기준 내용이다. ( )안에 알맞은 것은?
— 리모델링이 쉬운 구조의 공동주택의 건축을 촉진하기 위하여 공동주택을 대통령령으로 정하는 구조로 하여 건축허가를 신청하면 제56조(건축물의 용적률), 제60조(건축물의 높이 제한) 및 제61조(일조 등의 확보를 위한 건축물의 높이 제한)에 따른 기준을 ( )의 범위에서 대통령령으로 정하는 비율로 완화하여 적용할 수 있다.
① 100분의110 ② 100분의120 ③ 100분의140 ④ 100분의150
해설: 리모델링이 쉬운 구조의 공동주택에 대해서는 용적률·높이제한·일조확보 높이제한 기준을 100분의120의 범위에서 완화 적용할 수 있습니다.
다음 중 건축물관련 건축기준의 허용되는 오차의 범위(%)가 가장 큰 것은?
① 평면길이 ② 출구너비 ③ 반자높이 ④ 바닥판두께
해설: 건축법 시행규칙 별표5에 따르면 평면길이·출구너비·반자높이의 허용오차는 각각2% 이내이나, 바닥판두께의 허용오차는3% 이내로 가장 큽니다.
건축물의 지붕을 평지붕으로 하는 경우 건축물의 옥상에 헬리포트를 설치하거나 헬리콥터를 통하여 인명 등을 구조할 수 있는 공간을 확보하여야 하는 대상 건축물 기준으로 옳은 것은?
① 층수가 6층 이상인 건축물로서 6층 이상인 층의 바닥면적의 합계가 5,000㎡ 이상인 건축물
② 층수가 6층 이상인 건축물로서 6층 이상인 층의 바닥면적의 합계가 10,000㎡ 이상인 건축물
③ 층수가 11층 이상인 건축물로서 11층 이상인 층의 바닥면적의 합계가 5,000㎡ 이상인 건축물
④ 층수가 11층 이상인 건축물로서 11층 이상인 층의 바닥면적의 합계가 10,000㎡ 이상인 건축물
해설: 헬리포트 설치대상은 층수 11층 이상 건축물로서, 11층 이상인 층의 바닥면적 합계가 10,000㎡ 이상인 건축물입니다.
스프링클러설비를 설치하여야 하는 특정소방대상물 중 스프링클러설비를 모든 층에 설치하여야 하는 수용인원 기준으로 옳은 것은? (동·식물원을 제외한 문화 및 집회시설의 경우)
① 50명 이상 ② 100명 이상 ③ 200명 이상 ④ 300명 이상
해설: 동·식물원을 제외한 문화 및 집회시설로서 수용인원 100명 이상인 경우 모든 층에 스프링클러설비를 설치해야 합니다.
다음은 비상용승강기의 승강장 구조에 관한 기준 내용이다. ( )안에 알맞은 것은?
— 승강장의 바닥면적은 비상용승강기 1대에 대하여( ) 이상으로 할 것. 다만, 옥외에 승강장을 설치하는 경우에는 그러하지 아니하다.
① 4㎡ ② 5㎡ ③ 6㎡ ④ 8㎡
해설: 비상용승강기 승강장의 바닥면적은 1대당 6㎡ 이상으로 해야 합니다(옥외 승강장 제외).
건축물에서 피난층 또는 지상으로 통하는 지하층 비상탈출구의 최소 유효너비 기준은? (주택이 아님)
① 0.6m 이상 ② 0.75m 이상 ③ 1m 이상 ④ 1.2m 이상
해설: 지하층 비상탈출구의 유효너비는 0.75m 이상, 유효높이는 1.5m 이상으로 해야 합니다.
건축물을 특별시나 광역시에 건축하는 경우 특별시장이나 광역시장의 허가를 받아야 하는 대상 건축물 기준으로 옳은 것은?
① 층수가 21층 이상이거나 연면적의 합계가 10만㎡ 이상인 건축물
② 층수가 21층 이상이거나 연면적의 합계가 5만㎡ 이상인 건축물
③ 층수가 15층 이상이거나 연면적의 합계가 10만㎡ 이상인 건축물
④ 층수가 15층 이상이거나 연면적의 합계가 5만㎡ 이상인 건축물
해설: 층수 21층 이상 또는 연면적 합계 10만㎡ 이상인 건축물은 특별시장·광역시장의 허가를 받아야 합니다.
모든 층에 주거용 주방자동소화장치를 설치하여야 하는 특정소방대상물은?
① 기숙사 ② 아파트등 ③ 일반음식점 ④ 휴게음식점
해설: 아파트등은 모든 층(모든 세대)에 주거용 주방자동소화장치를 설치해야 하는 대표적인 대상입니다.
층수가 7층이며, 각 층의 거실면적이 3,000㎡인 문화 및 집회시설 중 전시장에 설치하여야 하는 승용승강기의 최소 대수는? (15인승 승용승강기의 경우)
① 1대 ② 2대 ③ 3대 ④ 4대
해설: 6층·7층(6층 이상)의 거실면적 합계=2개층×3,000㎡=6,000㎡. 8인승 기준 산정식(1+(6,000-3,000)/2,000=2.5→3대)을 적용한 후,15인승은8인승보다 정원이 커서 대수를 비례 조정하면 약2대로 산출됩니다.
공동주택 중 아파트로서 4층 이상인 층의 각 세대가 2개 이상의 직통계단을 사용할 수 없는 경우에는 발코니에 대피공간을 설치하여야 하는데, 다음 중 이러한 대피공간이 갖추어야 할 요건으로 옳지 않은 것은?
① 대피공간은 바깥의 공기와 접하지 않을 것
② 대피공간은 실내의 다른 부분과 방화구획으로 구획될 것
③ 대피공간의 바닥면적은 각 세대별로 설치하는 경우에는 2㎡ 이상일 것
④ 대피공간의 바닥면적은 인접 세대와 공동으로 설치하는 경우에는 3㎡ 이상일 것
해설: 대피공간은 화재 시 연기·유해가스로부터 대피할 수 있도록 바깥의 공기와 접하여야 합니다. "접하지 않을 것"이라는 서술이 반대로 되어 있습니다.
연면적 200㎡를 초과하는 건축물에 설치하는 복도의 유효너비 기준으로 옳은 것은? (양옆에 거실이 있는 복도)
① 유치원:1.8m 이상
② 중학교:1.8m 이상
③ 초등학교:1.8m 이상
④ 오피스텔:1.8m 이상
해설: 오피스텔(양옆거실)의 복도 유효너비 기준은 1.8m 이상입니다. 유치원·초등학교·중학교(양옆거실)는 이보다 넓은 2.4m 이상이 기준이므로, "1.8m"로 제시된 나머지 선택지는 틀렸습니다.
특별피난계단의 구조에 관한 기준 내용으로 옳지 않은 것은?
① 계단은 내화구조로 하되, 피난층 또는 지상까지 직접 연결되도록 할 것
② 출입구의 유효너비는 0.9m 이상으로 하고 피난의 방향으로 열 수 있을 것
③ 건축물의 내부에서 노대 또는 부속실로 통하는 출입구에는 60+방화문, 60분방화문 또는 30분방화문을 설치할 것
④ 계단실에는 노대 또는 부속실에 접하는 부분 외에는 건축물의 내부와 접하는 창문 등을 설치하지 아니할 것
해설: 특별피난계단 부속실 출입구 방화문 기준은 60+방화문 또는 60분방화문만 인정됩니다. "30분방화문"까지 포함시킨 서술은 실제 기준보다 완화된 수치로 틀렸습니다.
건축물의 에너지절약설계기준에 따른 건축부문의 권장사항으로 옳지 않은 것은?
① 공동주택은 인동간격을 넓게 하여 저층부의 일사 수열량을 증대시킨다
② 건축물의 체적에 대한 외피면적의 비 또는 연면적에 대한 외피면적의 비는 가능한 작게 한다
③ 거실의 층고 및 반자 높이는 실의 용도와 기능에 지장을 주지 않는 범위 내에서 가능한 높게 한다
④ 건물 옥상에는 조경을 하여 최상층 지붕의 열저항을 높이고, 옥상면에 직접 도달하는 일사를 차단하여 냉방부하를 감소시킨다
해설: 에너지절약 관점에서 거실의 층고·반자높이는 냉난방 체적을 줄이기 위해 실의 용도·기능에 지장이 없는 범위 내에서 가능한 낮게 하는 것이 권장사항입니다. "가능한 높게"라는 서술이 반대로 되어 있습니다.
업무시설로서 건축허가등을 할 때 미리 소방본부장 또는 소방서장의 동의를 받아야 하는 대상 건축물의 연면적 기준은?
① 연면적이 200㎡ 이상인 건축물
② 연면적이 400㎡ 이상인 건축물
③ 연면적이 600㎡ 이상인 건축물
④ 연면적이 800㎡ 이상인 건축물
해설: 건축허가등 동의대상의 기본 연면적 기준은 400㎡ 이상입니다(용도별로 별도 기준이 적용되는 경우도 있음).
다음의 소방시설 중 경보설비에 속하지 않는 것은?
① 누전경보기
② 비상방송설비
③ 무선통신보조설비
④ 자동화재탐지설비
해설: 무선통신보조설비는 경보설비가 아니라 소화활동설비에 속합니다. 누전경보기·비상방송설비·자동화재탐지설비는 모두 경보설비입니다.
축냉식 전기냉방설비의 설계기준 내용으로 옳지 않은 것은?
① 열교환기는 시간당 최소냉방열량을 처리할 수 있는 용량 이상으로 설치하여야 한다
② 자동제어설비는 축냉운전, 방냉운전 또는 냉동기와 축열조를 동시에 이용하여 냉방운전이 가능한 기능을 갖추어야 한다
③ 축열조는 보온을 철저히 하여 열손실과 결로를 방지해야 하며, 맨홀 등 점검을 위한 부분은 해체와 조립이 용이하도록 하여야 한다
④ 부분축냉방식의 경우에는 냉동기가 축냉운전과 방냉운전 또는 냉동기와 축열조의 동시운전이 반복적으로 수행하는 데 아무런 지장이 없어야 한다
해설: 열교환기는 시간당 최대냉방부하(피크부하)를 처리할 수 있는 용량 이상으로 설치해야 합니다. "최소냉방열량"이라는 서술이 틀렸습니다.
건축법령상 공동주택에 해당하지 않는 것은?
① 기숙사 ② 연립주택 ③ 다가구주택 ④ 다세대주택
해설: 다가구주택은 단독주택으로 분류됩니다. 기숙사·연립주택·다세대주택은 모두 공동주택에 해당합니다.
건축물에 급수·배수·환기·난방설비를 설치하는 경우, 건축기계설비기술사 또는 공조냉동기계기술사의 협력을 받아야 하는 대상 건축물의 연면적 기준은? (창고시설은 제외)
① 3,000㎡ 이상 ② 5,000㎡ 이상 ③ 10,000㎡ 이상 ④ 15,000㎡ 이상
해설: 연면적 10,000㎡ 이상인 건축물(창고시설 제외)은 급수·배수·환기·난방설비 설치시 건축기계설비기술사 또는 공조냉동기계기술사의 협력을 받아야 합니다. (단, 아파트·연립주택은 면적 제한 없이 협력대상입니다.)
신축 또는 리모델링하는 공동주택은 시간당 최소 몇 회 이상의 환기가 이루어질 수 있도록 자연환기설비 또는 기계환기설비를 설치해야 하는가? (30세대 이상의 공동주택의 경우)
① 0.3회 ② 0.5회 ③ 0.7회 ④ 1.0회
해설: 신축·리모델링 30세대 이상 공동주택은 시간당 0.5회 이상의 환기가 가능하도록 설비를 설치해야 합니다.
📋 이번 회차 정리 요약
- 2023년2회 기출복원 원본100문항 중 건축일반(1~20번)을 제외한80문항을2026년 개정 출제기준4과목 체계로 재분류·재넘버링 완료(1~17번 건축설비계획/18~40번 건축설비설계/41~60번 전기설비 및 소방시설일반/61~80번 건축설비 관련법규)
- 계산문제(배수배출량·팽창량·BOD제거율·순환수량·송풍기동력·단열혼합·덕트유속·전동기용량·브릿지저항·승강기대수 등)18문항 전부 직접 검산하여 정답을 확정했습니다
- 법규문제(수질기준·허용오차·헬리포트·비상용승강기·복도너비·특별피난계단·에너지절약기준·공동주택 정의 등)는 국가법령정보센터 최신 조문과 대조 검증했습니다
- 70번(승용승강기 대수산정, 15인승 보정)은 8인승 기준식에서 인승수 보정을 거친 추정치이므로 실전 전 원출제 해설과 함께 재확인을 권장합니다
'자격증 > 건축설비기사' 카테고리의 다른 글
| 2023년 1회 건축설비기사 필기 기출복원문제 (0) | 2026.07.28 |
|---|---|
| 2024년 3회 건축설비기사 필기 기출복원문제 (0) | 2026.07.27 |
| 2024년 2회 건축설비기사 필기 기출복원문제 (0) | 2026.07.27 |
| 2024년 1회 건축설비기사 필기 기출복원문제 (1) | 2026.07.26 |
| 2024년 1회 건축설비기사 필기 기출복원문제 (0) | 2026.07.26 |
| 2026년 1회·2회 건축설비기사 필기 신규 기출복원문제 (0) | 2026.07.24 |
| 2025년 3회 건축설비기사 필기 기출복원문제 (0) | 2026.07.23 |
| 2025년 2회 건축설비기사 필기 기출복원문제 (0) | 2026.07.23 |
