가스기능사 작업형 2021년 4회 기출문제

가스기능사 작업형 2021년 4회 기출문제

---

1번

• 문제유형: 실무형 | 난이도: ⭐ | 우선순위: 중점
• 빈출도: ⭐⭐⭐
• 관련 키워드: 액면계, 액화가스, 저장탱크, 액체 높이

문제 내용

연료형 LPG시설에서 지시하는 것의 용도는?

정답

• 저장된 액체 높이 확인 (또는 액면 높이 측정)

해설 액면계의 역할:

• LPG 저장탱크 내부의 액화가스 높이를 시각적으로 측정
• 탱크의 충전 상태(%, 용량)를 파악
• 규정된 충전량 이내 여부 확인 (85~90%)

액면계 종류:

• 클링거식 액면계: 가장 일반적, 안정적
• 슬립튜브식 액면계: 초저온 용기용
• 마그네틱식 액면계: 최신형

암기팁

• "액면계 = 액체 높이 확인" 즉시 연상
• 탱크 관리의 필수 장비

주의할 함정

• "온도 측정"이 아니라 "높이/액면 측정"
• 압력계와 혼동하지 말 것

---

2번

• 문제유형: 실무형 | 난이도: ⭐⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐⭐
• 관련 키워드: 긴급차단장치, ESV, SSV, 배관 안전장치

문제 내용

동영상에서 보이는 A 장치의 이름을 쓰시오.
(LPG 저장탱크에서 배관으로 나오는 부분에 설치)

정답

• 긴급차단장치 (= 긴급차단밸브)
• ESV (Emergency Shutoff Valve)
• SSV (Safety Shutdown Valve)

해설 긴급차단장치의 기능:

• 화재 발생 시 자동 차단
• 가스 누출 감지 시 차단
• 수동 조작으로 강제 차단 가능
• 피해 확대 방지

작동 원리:

정상 상태 → 가스 자유로운 흐름
화재/누출 → 온도/압력 감지 → 밸브 폐쇄 → 가스 공급 차단

LPG 저장탱크의 필수 안전장치 (법규)

암기팁

• "긴급차단 = 화재/누출 시 자동 정지" 개념
• ESV, SSV 약자 함께 암기

주의할 함정

• 체크밸브(역류 방지)와 혼동하지 말 것
• "차단"의 의미를 명확히 (가스 공급 중단)

---

3번

• 문제유형: 개념형 | 난이도: ⭐⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐
• 관련 키워드: 초저온 용기, -50℃, 액화가스, 정의

문제 내용

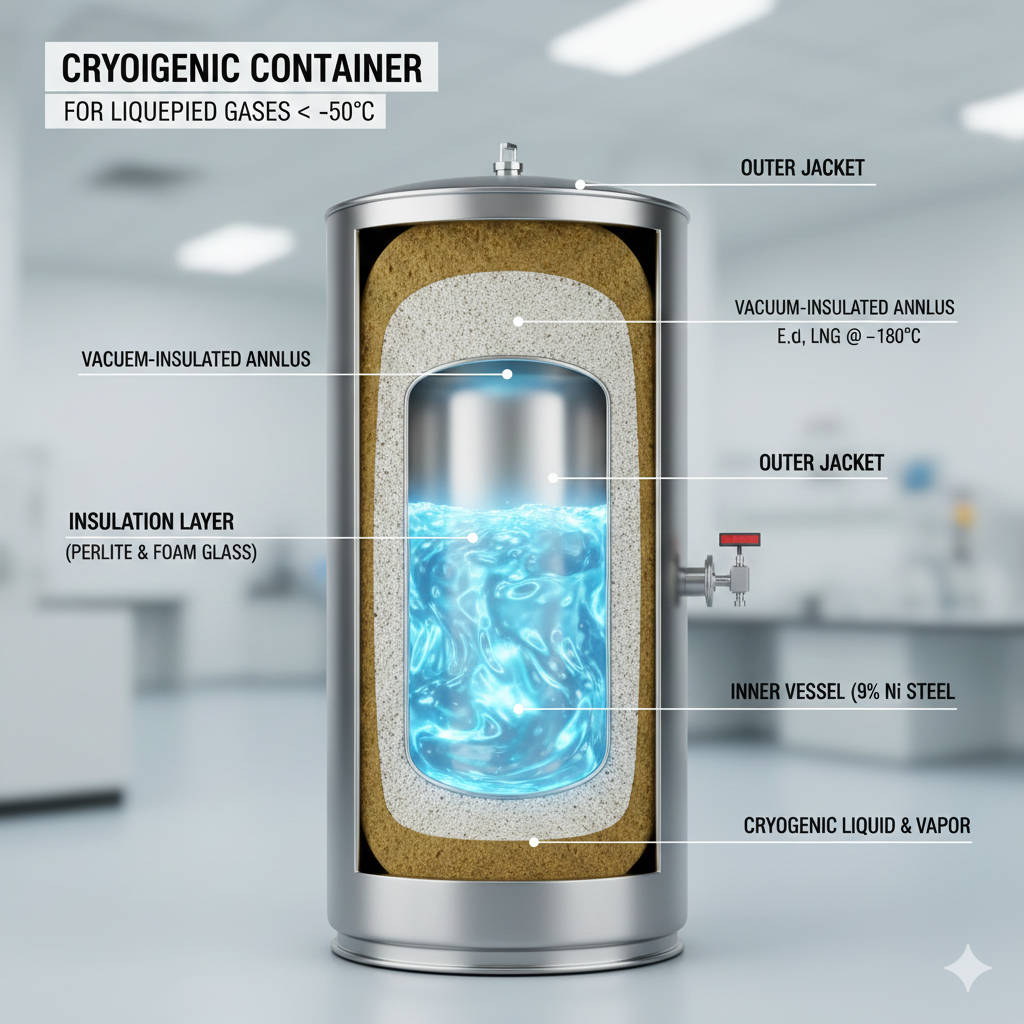

영상에서 보이는 초저온 용기의:
(가) 용기의 종류를 기술하시오.
(나) 정의를 기술하시오.

정답

• (가) 종류: 초저온 용기 (Cryogenic Container)
• (나) 정의:

  영하 50℃ 이하의 액화가스를 충전하기 위한 용기로서, 단열재로 피복하거나 냉동설비로 냉각하는 등의 방법으로 용기 내의 가스온도가 상용의 온도를 초과하지 않도록 한 것


해설 초저온 용기의 특징:

• 극저온(≤ -50℃) 액화가스 저장 전용
• 내부와 외부 벽 사이에 단열재 충전
• 대표 가스: 액화산소(-183℃), 액화질소(-196℃), 액화헬륨(-269℃)

구조:

외벽 - 단열재(발포우레탄/펄라이트) - 내벽 - 액화가스

용기 종류 정리:

• 저압 용기 (0.005~0.2 MPa): 염소, 암모니아 등
• 중압 용기 (0.5~1.0 MPa): LPG, 이산화탄소 등
• 고압 용기 (15~20 MPa): 산소, 수소, 질소 등
• 초저온 용기 (-50℃ 이하): 액화산소, 액화질소 등

암기팁

• "-50℃ 이하 = 초저온 용기"
• "단열재 피복" = 핵심 특징
• "액면계 + 빨대 구조" 영상 특징

주의할 함정

• 정의는 정확히 암기 (시험 출제 빈도 높음)
• "상용 온도"의 의미 이해 (일반 실온)

---

4번

• 문제유형: 개념형 | 난이도: ⭐⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐⭐
• 관련 키워드: 오리피스, 유량 측정, 교축 기구, 압력 강하

문제 내용

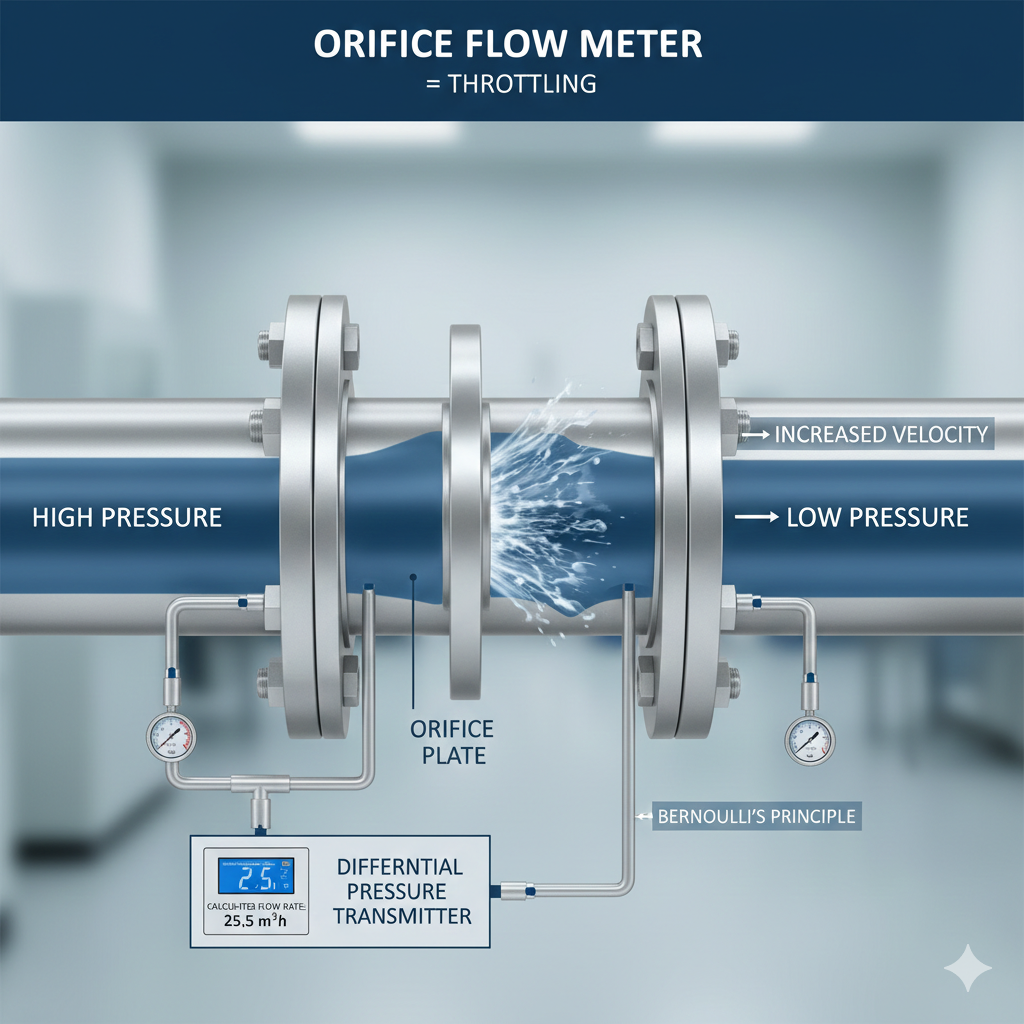

동그란 판 가운데 구멍이 뚫린 유량 측정 설비의 명칭을 쓰시오.

정답

• 오리피스 (Orifice)
• 또는 교축 기구 (絞縮, Throttling)

해설 오리피스 유량계의 원리:

1. 배관 중간에 구멍이 뚫린 판 삽입
2. 유체가 구멍 통과 시 속도 증가 (베르누이 원리)
3. 속도 증가 → 압력 강하 발생
4. 압력차 (ΔP) 이용하여 유량 계산

계산식:

Q = C × A × √(2ΔP/ρ)
Q: 유량, C: 유량계수, A: 구멍 면적
ΔP: 압력차, ρ: 유체 밀도

유량계 비교:

유량계 원리 설치 압력손실

오리피스	압력차	쉬움	큼
벤투리	관경변화	복잡	작음
터빈식	회전수	쉬움	작음

암기팁

• "동그란 판 + 구멍 = 오리피스" 이미지
• "압력 강하 → 유량 측정" 원리

주의할 함정

• 벤투리와 오리피스 구분 (벤투리는 관경 변함)
• "교축 기구" 용어도 같은 의미

---

5번

• 문제유형: 개념형 | 난이도: ⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐
• 관련 키워드: 정압기실, 지하 설치, 통풍, 관경

문제 내용

지하 도시가스 정압기실의 흡입구와 배기구의 관경은
얼마 이상이어야 하는가?

정답

• 100 mm 이상 (또는 100 mm 초과)

해설 지하 정압기실의 통풍 기준:

• 흡입구(inlet): 100 mm 이상
• 배기구(outlet): 100 mm 이상
• 두 개 모두 동일한 규격

목적:

• 정압기의 냉각 (뜨거워진 가스를 배출)
• 정압기실 내 가스 농도 관리
• 화재 위험 감소

추가 기준:

• 배기구 지상 높이: 3 m 이상 (지하실에서 3m 위로 올려야 함)
• 배기 방출관 높이: 천장면에서 30 cm 이내

암기팁

• "100 mm" 숫자 명확히 암기
• "흡입 = 신선한 공기 도입"
• "배기 = 뜨거운 가스 배출"

주의할 함정

• 100 mm = 10 cm ≠ 다른 안전거리 (30cm, 60cm 등)와 혼동
• 흡입과 배기 둘 다 동일 규격

---

6번

• 문제유형: 실무형 | 난이도: ⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐
• 관련 키워드: PE관 융착, 새들 융착, Saddle Fusion

문제 내용

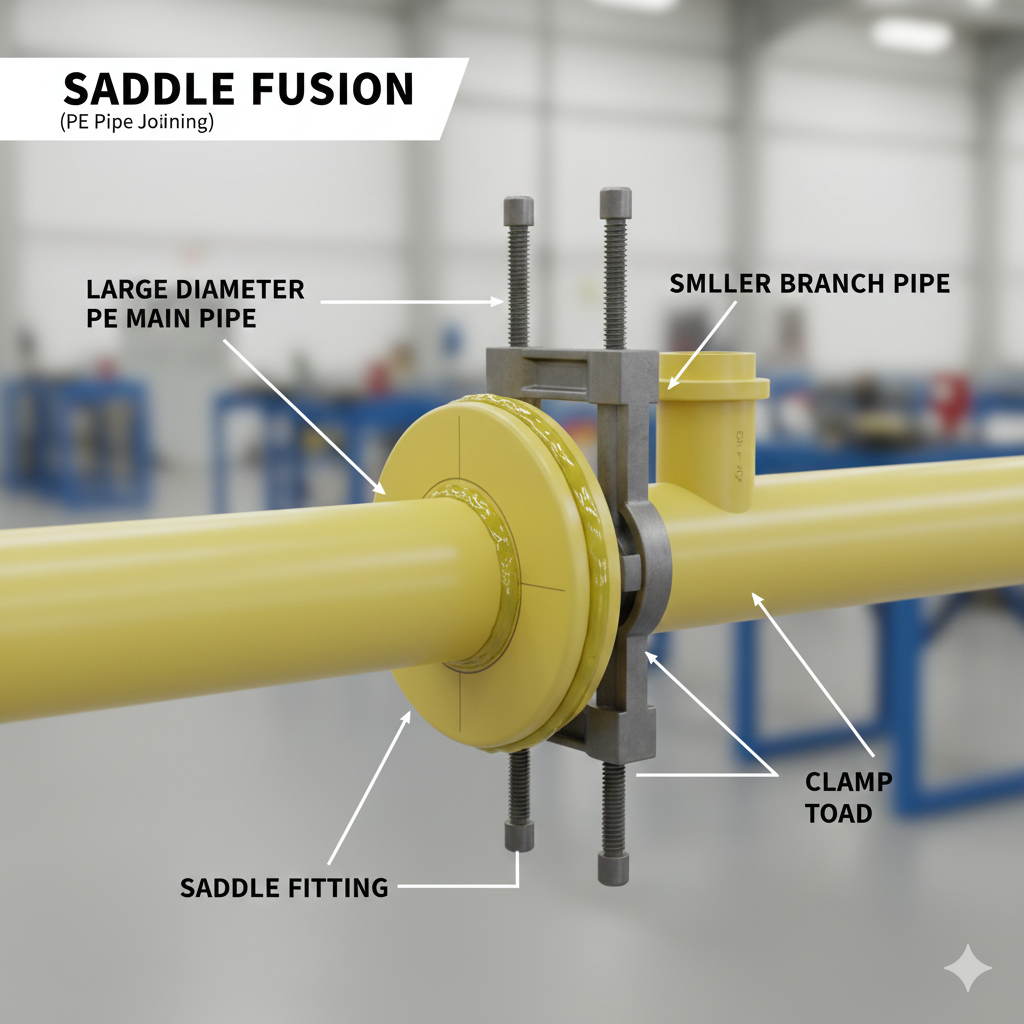

화면에서 표시되는 PE관 융착이음의 이름을 쓰시오.
(대구경 배관에 작은 배관을 옆에서 연결하는 모습)

정답

• 새들 융착 (Saddle Fusion)

해설 PE관 융착이음 3가지 (새맞소):

융착 종류 형태 사용 경우

새들 (Saddle)	말안장 모양	대구경에 소구경 연결
맞대기 (Butt)	끝과 끝 연결	같은 크기 배관 연결
소켓 (Socket)	한쪽 안으로 삽입	90mm 이상 배관용

새들 융착의 특징:

• 시공 중 기존 배관을 절단할 필요 없음
• "티뽑기", "뽕따기"로도 불림
• 분기점에서 가지배관 연결 용도
• 현장 시공에 편리

시공 방법:

1. 대구경 배관 측면에 마킹
2. 소형 융착이음관을 안장처럼 올려 놓음
3. 양쪽 배관 끝 가열
4. 압착기로 가압하여 융착

암기팁

• "새들 = 말안장 모양" 이미지
• "대구경 + 소구경 = 새들 융착"

주의할 함정

• 맞대기와 혼동하지 말 것
• 영상에서 "옆으로 연결"이 보이면 새들 융착

---

7번

• 문제유형: 개념형 | 난이도: ⭐⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐
• 관련 키워드: 용기 색상, 갈색, 염소, 헬륨

문제 내용

용기 제조자가 도색한 용기 외면의 색상을 보고
가스의 이름을 쓰시오.
(갈색 용기)

정답

• 염소 (Chlorine, Cl₂)
• 또는 헬륨 (Helium, He) [의료용일 경우]

해설 가스 용기 색상 (비의료용 기준):

색상 가스명 약자 특징

갈색	액화염소	Cl₂	독성, 황색 감시
황색	아세틸렌	C₂H₂	가연성, 용접용
주황색	수소	H₂	가연성, 왼나사
녹색	산소	O₂	조연성, 의료용 흰색
청색	이산화탄소	CO₂	비가연성
회색	질소, 아르곤 등	N₂, Ar	불연성
백색	액화암모니아	NH₃	가연성 아님

갈색 용기의 의료용:

• 헬륨 (He) - 의료용 헬륨은 갈색

암기팁:

• "염갈" = 염소 + 갈색 (색상 암기)
• "아황" = 아세틸렌 + 황색
• "산녹" = 산소 + 녹색

주의할 함정

• "비의료용 vs 의료용" 구분 필수 (갈색 = 염소 또는 헬륨)
• 문제에서 명시되지 않으면 비의료용 기준 → 염소

---

8번

• 문제유형: 개념형 | 난이도: ⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐⭐
• 관련 키워드: 충전용기 밸브, LG, 액화가스, 부속품

문제 내용

충전용기 밸브에 표기된 "LG"의 의미는?

정답

• LG = 액화가스 (LPG 제외) 충전용기의 부속품
• 또는 Liquefied gas (except LPG)

해설 충전용기 밸브 표기 (5가지):

표기 의미 충전 대상

AG	Acetylene Gas	아세틸렌 용기 부속품
PG	Pressure Gas	압축가스 (산소, 수소 등) 용기 부속품
LG	Liquefied Gas	액화가스 (LPG 제외) 용기 부속품
LPG	Liquefied Petroleum Gas	LPG 용기 부속품
LT	Low Temperature	초저온/저온 용기 부속품

LG 해당 가스들:

• 액화염소, 액화암모니아, 액화탄산가스(이산화탄소) 등
• LPG(액화석유가스)는 제외

암기팁

• "LG = LPG를 제외한 액화가스" 명시적으로 암기
• AG, PG, LG, LPG 순서대로 5가지 암기

주의할 함정

• "LG = LPG" 착각하면 안 됨 (LG는 LPG 제외!)
• 시험에서 자주 헷갈리는 부분

---

9번

• 문제유형: 개념형 | 난이도: ⭐⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐
• 관련 키워드: 터빈식 유량계, 가스미터, 회전 임펠러

문제 내용

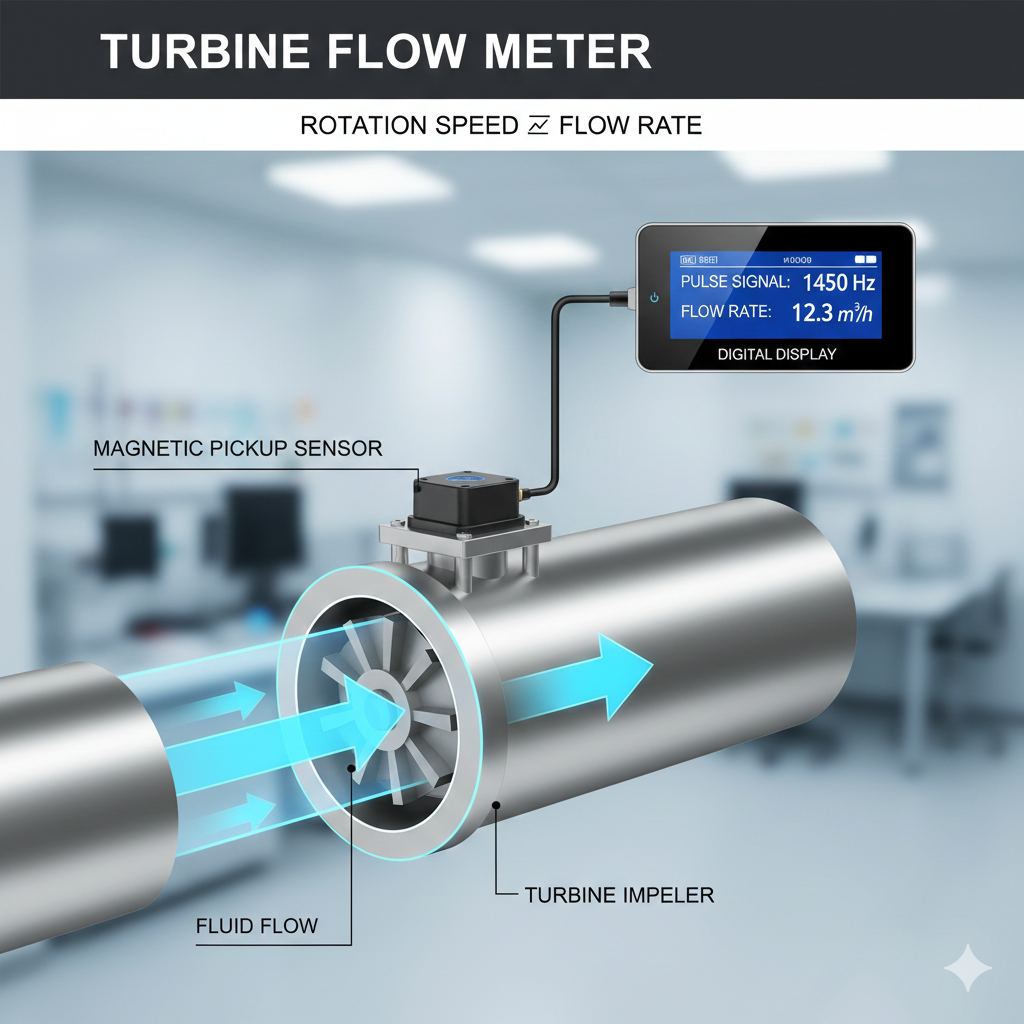

영상에서 보이는 유량계의 형식을 쓰시오.

정답

• 터빈식 유량계 (Turbine Flow Meter)
• 또는 터빈식 가스미터

해설 터빈식 유량계의 원리:

• 회전하는 터빈 임펠러의 회전 수로 유량 측정
• 회전 속도 ∝ 유량 크기
• 회전 수를 센서로 감지 → 신호 변환 → 유량값 표시

특징:

• 정확도: 높음 (±0.5%)
• 압력손실: 작음
• 응답성: 빠름
• 가격: 중간 정도

유량계 비교:

유량계 원리 정확도 압력손실 용도

터빈식	회전 임펠러	높음	작음	일반 도시가스
와류식	와류 발생	중간	중간	중압 배관
오리피스	압력차	중간	큼	계량 기준
막식	공기 방울	낮음	없음	저압용

암기팁

• "터빈이 빠르게 회전 = 유량 많음" 이미지
• "임펠러 회전" 영상 보이면 "터빈식"

주의할 함정

• 와류식과 혼동하지 말 것
• "가스미터" = "유량계" (같은 의미)

---

10번

• 문제유형: 개념형 | 난이도: ⭐⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐
• 관련 키워드: LPG 충전소, 충전호스, 안전장치, 인장력

문제 내용

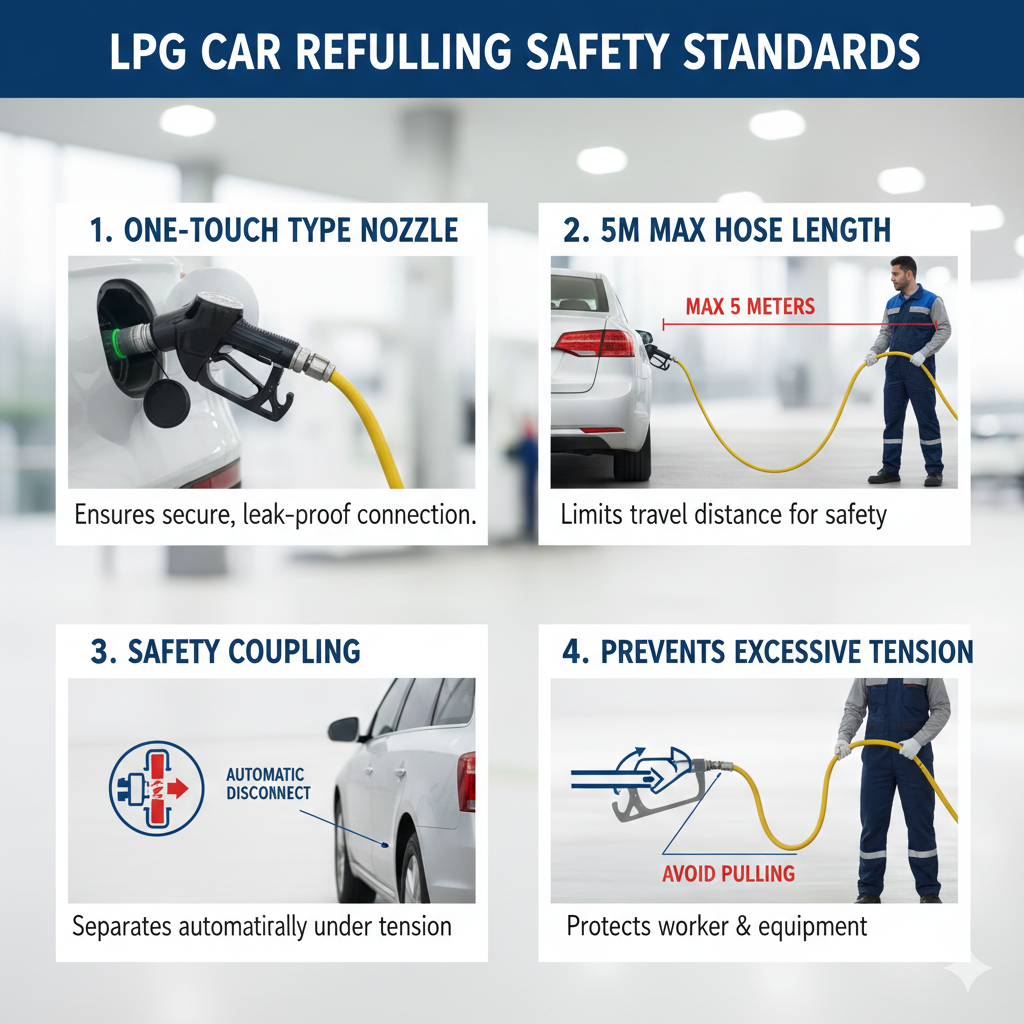

LPG 자동차용 충전소 관련하여 다음 ( )에 알맞은 것을 쓰시오. (5점)
(가) 충전호스에 부착하는 가스주입기는 ( ) 형으로 할 것
(나) 충전기의 충전호스는 ( ) m 이내이고,
     과도한 ( )이 작용하였을 때 분리되는 안전장치를 설치할 것.

정답

• (가): 원터치형 (One-touch type)
• (나): 5 m 이내 / 인장력

해설

가스주입기 원터치형:

• 완전한 접속이 이루어지지 않으면 자동으로 가스 공급 차단
• 작업자 안전성 향상
• 접속 실패 시 누출 방지

충전호스 기준:

• 길이: 5 m 이내 (과도하게 길면 사고 위험)
• 안전장치: 세이프티 커플링 (Safety Coupling)
  • 일정 이상의 인장력 작용 시 자동 분리
  • 갑자기 충전호스가 빠질 때 가스 누출 방지

LPG 자동차 충전 안전기준:

1. 원터치형 가스주입기 (접속 안전)
2. 5m 이내 충전호스 (이동 거리 제한)
3. 세이프티 커플링 (인장력 시 자동분리)
4. 과도한 인장력 방지 (작업자 안전)

암기팁

• "원터치 + 5m + 인장력" 삼각형으로 암기
• "세이프티 커플링" = "자동분리 안전장치"

주의할 함정

• "5 m" 숫자 정확히
• 압축기 호스(3m 이내)와 혼동하지 말 것

---

11번

• 문제유형: 실무형 | 난이도: ⭐ | 우선순위: 중점
• 빈출도: ⭐⭐⭐
• 관련 키워드: 누출검사, 부탄가스, 수압시험, 비파괴

문제 내용

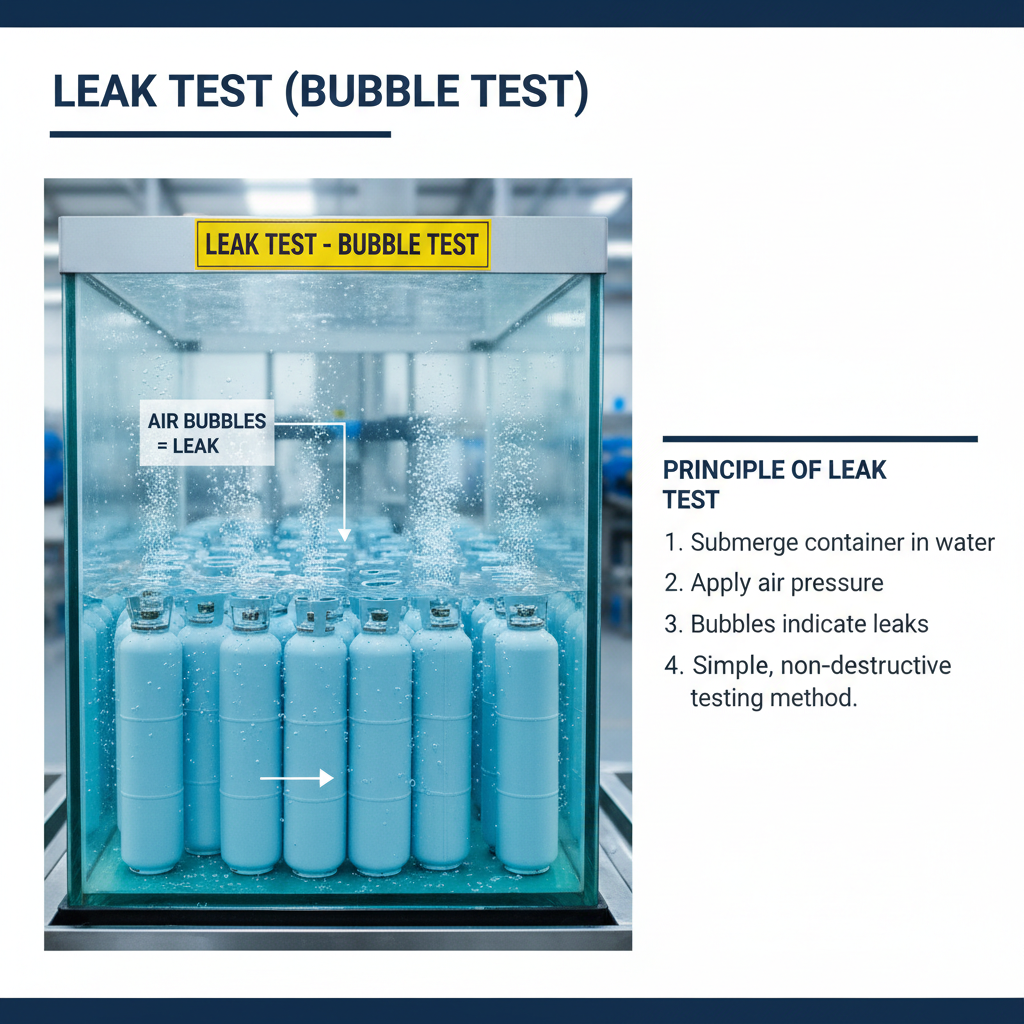

영상에서 보이는 검사의 종류는?
(휴대용 부탄가스가 물 속을 통과하는 모습)

정답

• 누출검사 (또는 누수검사)

해설 누출검사의 원리:

• 용기를 물에 담그고 공기 압력 가함
• 누출부에서 기포 발생 (버블 테스트)
• 비파괴 검사의 가장 간단한 방법

특징:

• 비용: 저렴
• 설비: 간단 (물, 용기만 필요)
• 정확도: 중간
• 시간: 빠름
• 용도: 최종 검사 단계 (용기 완성 후)

비파괴 검사 4가지:

검사법 약자 방법 검출 대상

누출검사	-	물에 담그기	누출부
방사선투과	RT	방사선 촬영	내부 결함
초음파탐상	UT	초음파	내부/표면 결함
자분탐상	MT	자분 분사	표면 크랙
침투탐상	PT	스프레이 (투명-빨강-투명)	표면 미세균열

암기팁

• "물에 담근 모습 = 누출검사" 즉시 연상
• "버블 테스트" = "누출 검사"

주의할 함정

• "수압시험" vs "누출검사" 구분 (수압은 강도 테스트, 누출은 누수 확인)
• 다른 비파괴 검사와 혼동 금지

---

12번

• 문제유형: 개념형 | 난이도: ⭐⭐ | 우선순위: 중점
• 빈출도: ⭐⭐⭐
• 관련 키워드: 가스 자동절체, 조정기, 이중 공급, 압력 조절

문제 내용

영상에서 보이는 설비의 A, B 용도를 쓰시오.
(A: 자동으로 전환되는 장치, B: 압력 조절 장치)

정답

• A: 가스자동절체식 조정기
  • 용도: 한쪽 용기의 가스가 떨어지면, 자동으로 다른 쪽 용기에서 공급되도록 교체
• B: 조정기 (정압기)
  • 용도: 연소기구에 알맞은 압력으로 가스 공급

해설

가스자동절체식 조정기:

• 이중 용기 공급 시스템 (A, B 두 개 용기)
• A 용기 가스 고갈 → 자동으로 B 용기로 전환
• 가스 공급 중단 없음 (연속성 확보)
• 산업 시설, 병원 등 중요 시설에 사용

구조:

용기A ─┐
       ├─ 자동절체식 조정기 ─ 배관 ─ 연소기구
용기B ─┘

정압기 (조정기):

• 고압 가스를 저압으로 감압
• 압력을 일정하게 유지 (정압)
• 모든 가스 공급 시스템의 핵심

암기팁

• "자동절체 = 이중 용기, 자동 전환"
• "조정기 = 감압 + 정압"

주의할 함정

• "자동절체식 조정기" vs "일반 조정기" 구분
• A와 B의 용도를 정확히 다르게 기술해야 함

---

📊 빈출 주제 정리

주제 번호 중요도 이전 회차

액면계 용도	1	⭐⭐⭐	-
긴급차단장치	2	⭐⭐⭐⭐⭐	1회(4), 2회(5), 3회(10)
초저온 용기 정의	3	⭐⭐⭐⭐⭐	1회(3)
오리피스	4	⭐⭐⭐⭐⭐	3회(7)
정압기실 통풍	5	⭐⭐⭐⭐	-
PE 새들 융착	6	⭐⭐⭐⭐⭐	1회(5), 3회(9)
용기 색상 (갈색)	7	⭐⭐⭐⭐	1회(6)
밸브 표기 LG	8	⭐⭐⭐⭐	1회(8)
터빈식 유량계	9	⭐⭐⭐⭐⭐	3회(1)
충전호스 안전	10	⭐⭐⭐⭐⭐	1회(11)
누출검사	11	⭐⭐⭐	1회(7)
자동절체식 조정기	12	⭐⭐⭐	-

---

🎯 시험 전 최종 체크리스트

필수 암기 사항

• [ ] "액면계 = 액체 높이 확인"
• [ ] "긴급차단장치 = ESV/SSV = 화재/누출 시 차단"
• [ ] "초저온 용기 = -50℃ 이하 + 단열재 피복"
• [ ] "오리피스 = 동그란 판 + 구멍 + 압력차"
• [ ] "정압기실 통풍
