가스기능사 작업형 2021년 3회 기출문제

가스기능사 작업형 2021년 3회 기출문제

---

1번

• 문제유형: 실무형 | 난이도: ⭐⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐
• 관련 키워드: 터빈식 유량계, 가스미터, 유량 측정

문제 내용

영상에서 보이는 유량계의 형식을 쓰시오.
(가능한 답: 터빈식 유량계)

정답

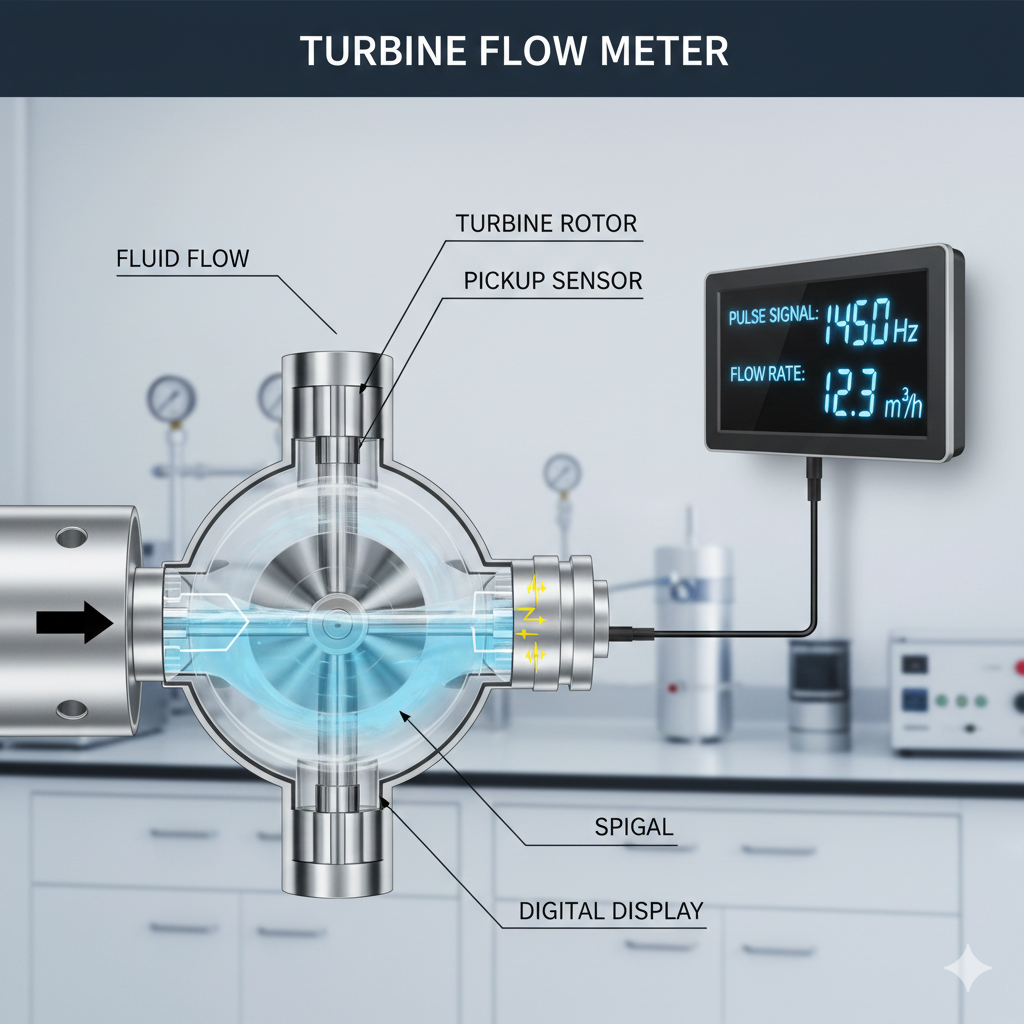

• 터빈식 유량계 (turbine flow meter)

해설 가스 유량계의 종류:

유량계 원리 특징

터빈식	회전 임펠러의 회전수로 유량 측정	가장 일반적, 정확도 높음
와류식	기둥 주변의 와류 발생으로 측정	중압 배관에서 많이 사용
오리피스	압력 강하로 유량 계산	배관 개조 필요
벤투리	관경 변화에 따른 압력차	압력 손실 적음

터빈식은 회전하는 터빈 날개의 회전 속도가 유량에 비례하므로, 회전수를 계수로 변환하여 유량 계산

암기팁

• "터빈이 빠르게 회전 = 유량 많음"
• "영상에서 회전하는 임펠러 보이면 = 터빈식"

주의할 함정

• 영상에서 와류가 보이면 "와류식"
• 터빈식과 와류식 둘 다 정답일 수 있음

---

2번

• 문제유형: 개념형 | 난이도: ⭐⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐
• 관련 키워드: 가스 크로마토그래피, 운반기체, 캐리어가스

문제 내용

가스 크로마토그래피 분석기에서 사용하는
운반기체(캐리어 가스)의 종류를 2가지 쓰시오.

정답 (3가지 중 2가지만 필요)

1. 헬륨 (He) - 가장 많이 사용
2. 질소 (N₂)
3. 아르곤 (Ar)

해설 가스 크로마토그래피(GC) 분석 원리:

• 혼합 기체 샘플을 분석관(컬럼)에 주입
• 운반기체가 샘플을 밀어냄
• 각 성분이 분리되어 순서대로 검출기에 도달
• 검출기가 신호 생성 → 그래프(크로마토그램) 출력

운반기체의 요구사항:

• 불연성 (폭발 방지)
• 샘플과 반응하지 않음 (불활성)
• 높은 순도 (99.9% 이상)

헬륨을 가장 선호 (열전도율 높음, 검출 감도 우수)

암기팁

• "GC 운반기체 = He, N₂, Ar" 3가지 암기
• "He > N₂ > Ar" 선호도 순서

주의할 함정

• "캐리어 가스" = "운반기체" (같은 말)
• 불활성 기체만 가능 (산소, 수소 X)

---

3번

• 문제유형: 개념형 | 난이도: ⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐⭐
• 관련 키워드: LPG 저장시설, 경계책, 높이, 안전 거리

문제 내용

3톤 이상 LPG 저장시설 주변에 설치해야 하는
경계책(안전 울타리)의 높이 기준을 쓰시오.

정답

• 1.5 m 이상

해설 LPG 저장시설 경계책 높이 기준:

저장 용량 경계책 높이

3톤 미만	1 m 이상
3톤 이상	1.5 m 이상

경계책의 역할:

• 무단 침입 방지
• 관계자 외 출입금지 표지판 부착
• LPG 저장소 안전 구역 표시

높이가 높을수록 더 강한 보안/안전 효과

암기팁

• "3톤 이상 = 1.5 m" 수치 확실히
• "3톤 미만 = 1 m" (낮은 것)

주의할 함정

• "1.5 m" vs "1 m" 정확한 구분 필수
• 다른 안전기준 (거리, 면적 등)과 혼동하지 말 것

---

4번

• 문제유형: 개념형 | 난이도: ⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐
• 관련 키워드: 가스계량기, 전기계량기, 안전거리, 이격거리

문제 내용

도시가스 사용시설의 가스계량기와 전기계량기 사이의
이격거리는 얼마 이상이어야 하는가?

정답

• 60 cm 이상

해설 도시가스 기술기준의 계량기 안전거리:

대상 거리

전기계량기 및 전기개폐기	60 cm 이상
굴뚝·전기점멸기·전기접속기	30 cm 이상
절연조치 안 한 전선	15 cm 이상

거리를 유지하는 이유:

• 전기 스파크에 의한 가스 점화 방지
• 가스 누출 시 폭발 위험 감소
• 전기 기기 손상 방지

암기팁

• "전기계량기 = 60 cm" (가장 먼 거리)
• "점멸기/접속기 = 30 cm"
• "전선 = 15 cm"

주의할 함정

• 화기와의 거리(2 m) 또는 굴뚝(30 cm)과 혼동하지 말 것
• "이격거리" = "떨어진 거리" 개념 정확히

---

5번

• 문제유형: 개념형 | 난이도: ⭐⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐
• 관련 키워드: 왕복식 압축기, 피스톤식, LPG 충전

문제 내용

(가) 동영상의 압축기는 어떤 형식인지 쓰시오.
(나) LPG를 이입 충전 시, 압축기를 사용할 경우의
     장점을 2가지 쓰시오.

정답

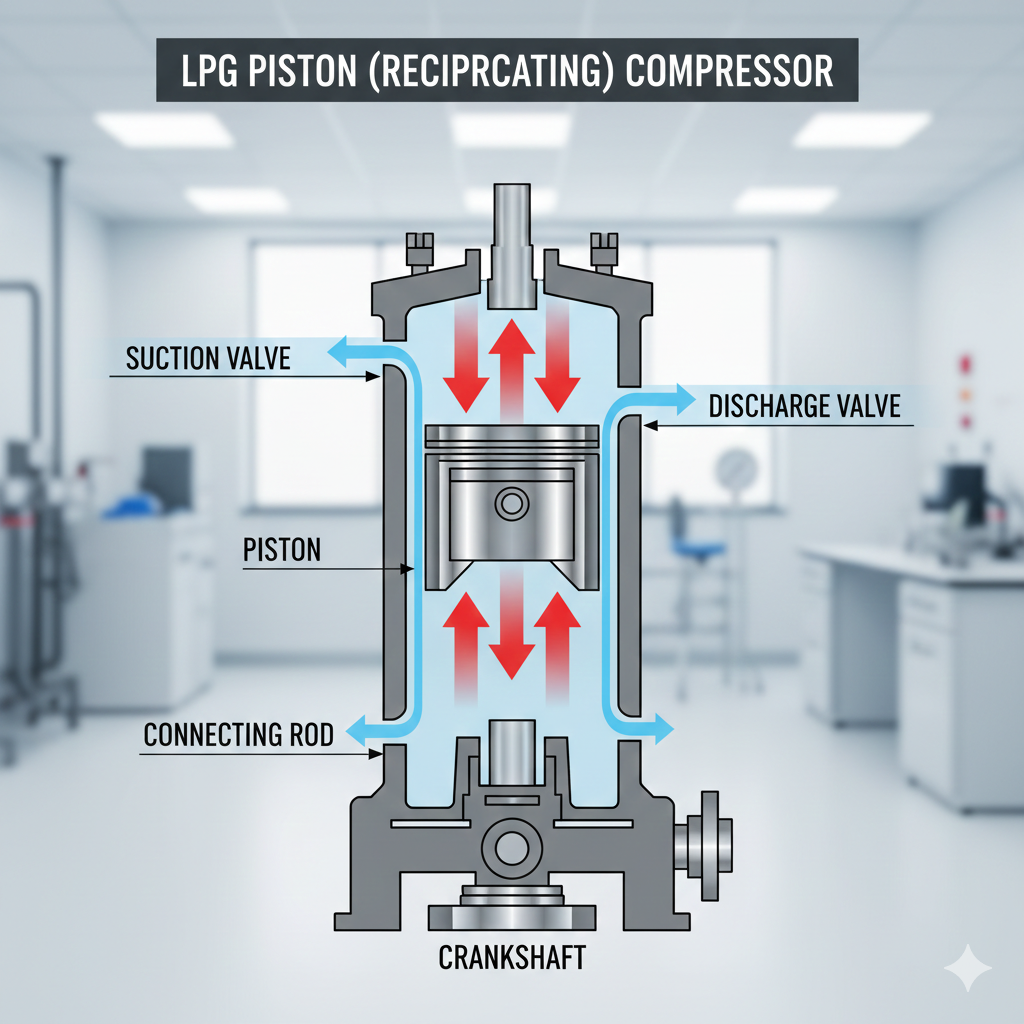

• (가) 형식: 피스톤식 (왕복식, Reciprocating Compressor)
• (나) 장점:
  1. 이송 시간이 빠르다
  2. 잔가스 회수가 가능하다 (또는 베이퍼 록 현상이 없다)

해설

압축기 종류:

• 피스톤식(왕복식): 피스톤의 왕복운동으로 압축 (저압용 LPG 충전)
• 스크류식: 맞물린 스크류로 압축 (고압, 대용량)
• 터보식: 회전하는 임펠러로 압축 (매우 고압)

LPG 충전 압축기 vs 펌프 비교:

특성 펌프 압축기

이송 물질	액체	기체
이송 속도	느림	빠름 ✓
잔가스 회수	불가	가능 ✓
베이퍼 락	발생 가능	없음
비용	저렴	고가

암기팁

• "LPG 충전 = 압축기 (빠르고 회수 가능)"
• "피스톤 왕복 = 덮닥닥 소리" 이미지

주의할 함정

• 2021년 2회와 동일한 개념 (압축기 장점)
• "장점 2가지"이므로 반드시 2개만 기술

---

6번

• 문제유형: 개념형 | 난이도: ⭐⭐ | 우선순위: 중점
• 빈출도: ⭐⭐⭐
• 관련 키워드: 아세틸렌 용기, 다공물질, 다공도, 조성

문제 내용

아세틸렌 용기에 충전할 때 들어가는 다공물질의
종류를 *가지 쓰시오. (항목 나열)

정답 (다음 중 여러 가지)

1. 다공성 플라스틱
2. 규조토 (Diatomite)
3. 목탄 (Charcoal)
4. 석회
5. 산화철
6. 탄산마그네슘
7. 석면 (1급 발암물질 - 현재 거의 사용 안 함)

해설 아세틸렌 저장 원리:

• 아세틸렌은 높은 압력(2.5 MPa 이상)에서 폭발성이 높음
• 용기에 다공질 물질을 채우고, 여기에 아세톤(또는 디메틸포름아미드)을 흡수시킴
• 아세틸렌이 아세톤에 녹아 안정화됨

다공물질의 요구사항:

• 높은 기공률 (다공도 75% 이상 92% 미만)
• 화학적 안정성
• 충분한 강도

암기팁

• "아세틸렌 = 아세톤 + 다공물질" 조합
• "규조토, 목탄" 등 자연산 물질 중심

주의할 함정

• 일반적인 가스 용기와 달리 특수한 구조 필요
• 다공도 "75% 이상 92% 미만" 기준 암기할 필요 있음

---

7번

• 문제유형: 개념형 | 난이도: ⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐⭐
• 관련 키워드: 오리피스, 유량 측정, 교축 기구, 압력 강하

문제 내용

영상에서 보이는 동그란 판 가운데 구멍이 뚫린
유량 측정 설비의 명칭을 쓰시오.

정답

• 오리피스 (Orifice)
• 또는 교축 기구 (絞縮, throttling)

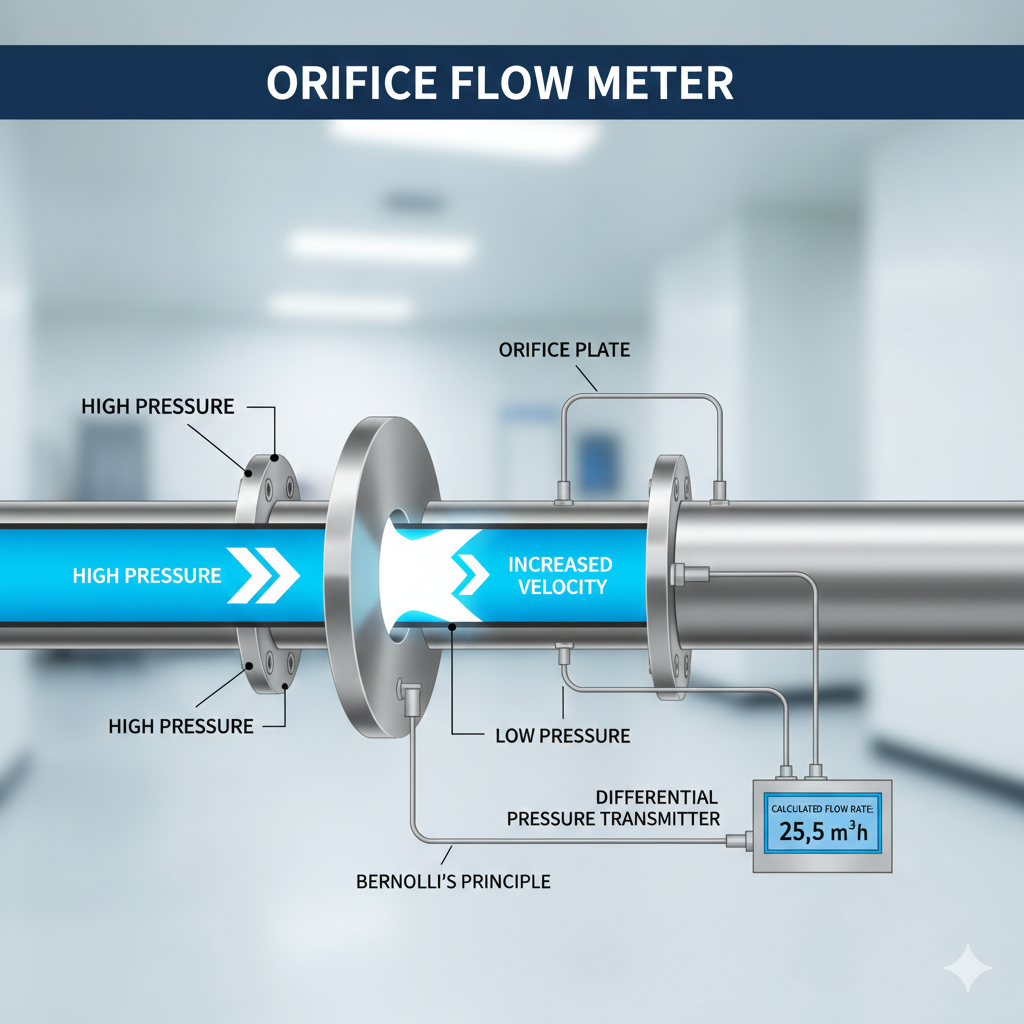

해설 오리피스 유량계:

• 배관 중간에 구멍이 있는 판 삽입
• 유체가 구멍을 통과할 때 속도 증가
• 속도 증가에 따라 압력 강하 발생 (베르누이 원리)
• 압력차를 이용하여 유량 계산

구조:

압력 고 → [구멍뚫린판] → 속도↑, 압력↓ → 유량 계산

비교:

• 오리피스: 간단, 설치 용이, 압력손실 큼
• 벤투리: 복잡, 압력손실 작음

암기팁

• "오리피스 = 동그란 판 + 구멍" 이미지
• "압력 강하로 유량 측정" 원리

주의할 함정

• 벤투리와 혼동하지 말 것 (벤투리는 관경이 변함)
• "교축 기구"라는 용어도 같은 의미

---

8번

• 문제유형: 개념형 | 난이도: ⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐
• 관련 키워드: 충전용 주관밸브, 산소 충전소, 밸브 형태

문제 내용

산소 충전소 밖의 1자형 옛날 수도꼭지 모양 밸브의
이름을 쓰시오.

정답

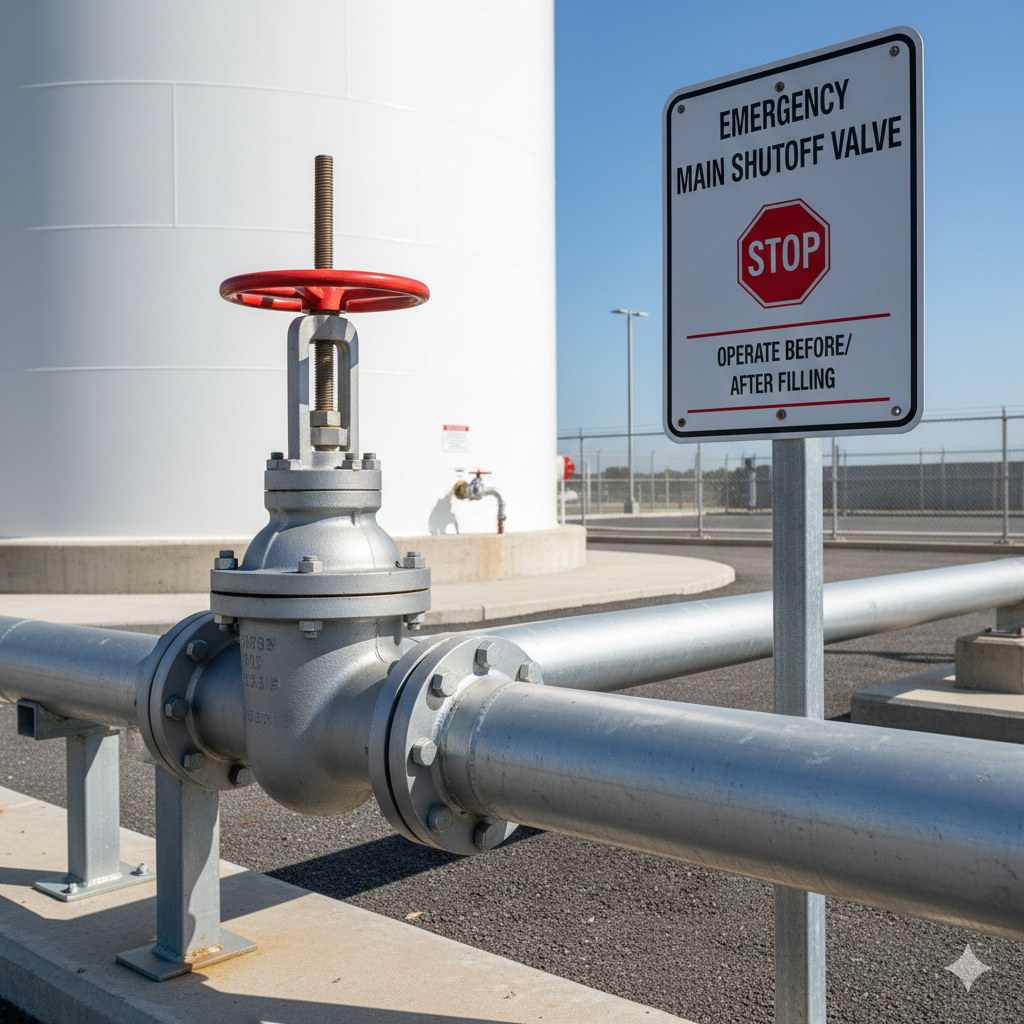

• 충전용 주관밸브 (Main Shutoff Valve)

해설 충전용 주관밸브의 특징:

• 1자형(±자형) 핸들 구조
• 충전소 전체 가스 공급 제어
• 응급 상황 시 신속 차단 가능
• 충전 작업 전후 개폐

위치:

• 저장탱크 출구 (또는 충전소 입구)
• 외부에 설치하여 누구나 쉽게 접근 가능

암기팁

• "1자형 = 충전용 주관밸브" 형태 연상
• "응급 차단용 주관밸브"로도 불림

주의할 함정

• "체크밸브", "긴급차단장치" 등과 혼동하지 말 것
• "주관" = "주요 배관"의 밸브

---

9번

• 문제유형: 개념형 | 난이도: ⭐⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐
• 관련 키워드: LPG 저장설비, 소형저장탱크, 충전량, 용적

문제 내용

LPG 저장설비 중 소형저장탱크의 충전량은
내용적의 몇(%)까지 충전이 가능한가?

정답

• 85% (또는 85% 이하)

해설 LPG 저장탱크 충전 기준:

구분 충전량

소형저장탱크 (3톤 미만)	85% 이하
저장탱크 (3톤 이상)	90% 이하

충전량 계산 공식:

저장능력 W = 0.9 × d × V  (대형 탱크)
저장능력 W = 0.85 × d × V  (소형 탱크)

d: 액화가스의 비중 (kg/L)
V: 저장탱크 내용적 (L)

충전량 제한 이유:

• 온도 상승에 따른 액화가스 팽창 고려
• 과충전 방지 (탱크 파열 위험)
• 액면계 정확도 확보

암기팁

• "소형 = 85%", "대형 = 90%" 명확히 구분
• "온도 올라가면 팽창" → 여유 필요

주의할 함정

• 3톤 미만/이상 기준 정확히
• "85%"와 "90%" 혼동하지 말 것

---

10번

• 문제유형: 개념형 | 난이도: ⭐⭐ | 우선순위: 중점
• 빈출도: ⭐⭐⭐
• 관련 키워드: 정압기실, 필터, 긴급차단장치, 기능

문제 내용

도시가스 정압기실 정압기의 전단에 설치되는
C 장치의 (가) 이름과 (나) 용도를 기술하시오.

정답

• (가) 이름: 긴급차단장치 (긴급차단밸브, ESV, SSV)
• (나) 용도: 이상 발생 시 가스 공급을 차단

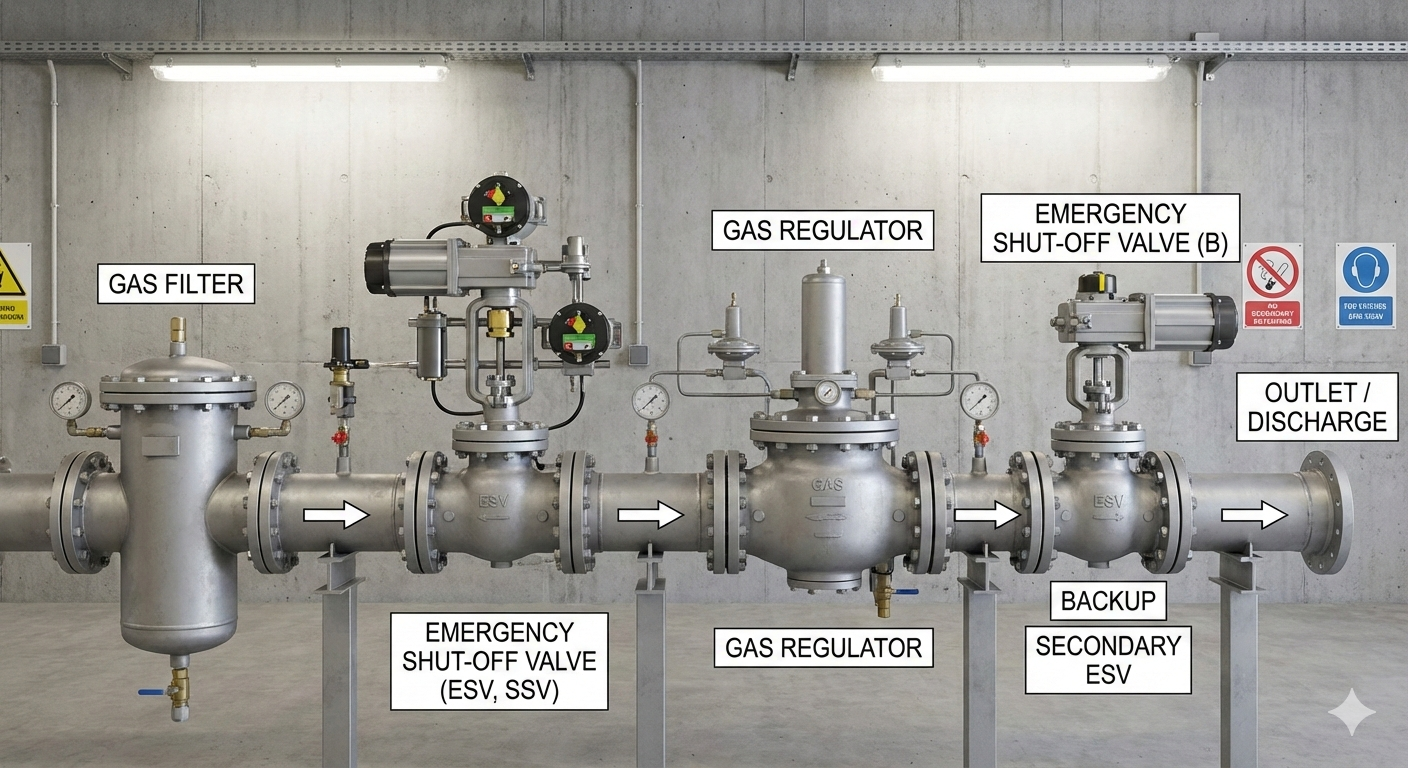

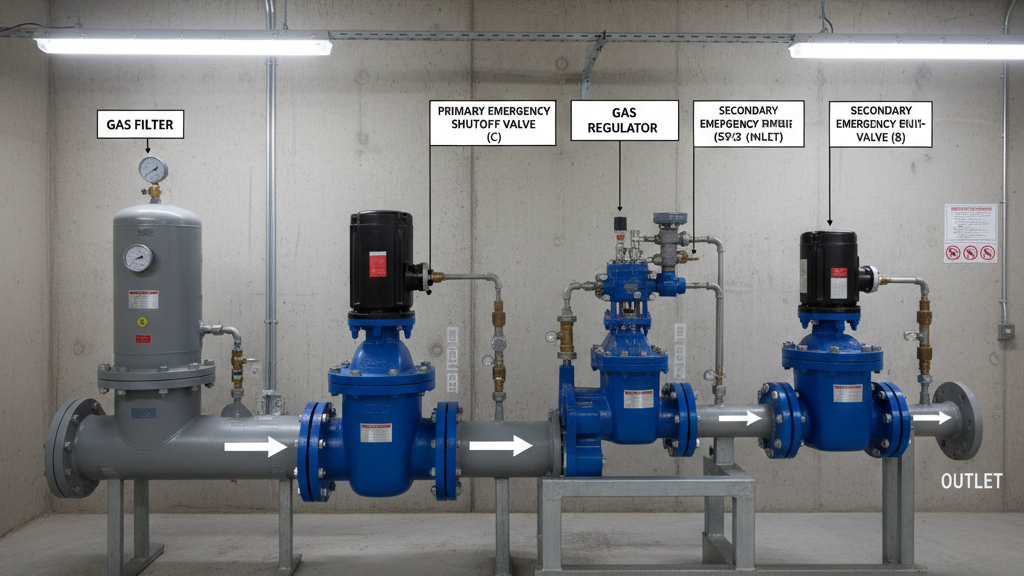

해설 정압기실 배관 구성:

필터 → 긴급차단장치(C) → 정압기 → 긴급차단장치(B) → 배출
        (입구)                    (출구)

긴급차단장치의 기능:

• 1차 긴급차단장치(C, 입구): 정압기 고장 시 고압 가스 직접 방출 방지
• 2차 긴급차단장치(B, 출구): 정압기 출구 과압 시 차단

작동 조건:

• 화재 감지
• 과압 감지
• 수동 조작

암기팁

• "2021년 2회 5번과 동일 문제" → 매우 중요
• "전 = 입구, 후 = 출구" 위치 구분

주의할 함정

• 정압기 자체와 혼동 금지
• "C"와 "B"의 위치 정확히 파악

---

11번

• 문제유형: 개념형 | 난이도: ⭐⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐
• 관련 키워드: 배관 고정, 절연물, 부식 방지, U볼트

문제 내용

영상에서 보이는 배관과 지지대, U볼트 등의
고정장치 사이에 조치하여야 할 사항은 무엇인가?

정답

• 절연물질 삽입 (고무판, 플라스틱, 부직포 등)

해설 배관 고정 시 절연물 삽입의 목적:

• 전위차 부식 방지: 철제 U볼트와 강관이 직접 접촉하면 갈바닉 부식 발생
• 열팽창 흡수: 절연물이 배관의 진동과 팽창을 완화
• 배관 손상 방지: 금속 직접 접촉으로 인한 마모 방지

부식 원리:

철제 U볼트(음극) - 강관(양극) → 전자 이동 → 배관 녹슬음

절연물 삽입:

철제 U볼트 - [절연물] - 강관 → 부식 차단

암기팁

• "U볼트 사이 = 절연물 삽입" 패턴
• "전위차 부식" 개념 이해

주의할 함점

• 2021년 2회 9번과 유사 (와셔 vs 절연물)
• "절연" = "부식 방지"의 주 목적

---

12번

• 문제유형: 개념형 | 난이도: ⭐⭐ | 우선순위: 중점
• 빈출도: ⭐⭐⭐
• 관련 키워드: 배관 청소, 피그, pig, 배관 내부 청소

문제 내용

영상에서 지시하는 부분(녹색 원통형 물체)의
(1) 명칭과 (2) 역할을 쓰시오.

정답

• (1) 명칭: 피그 (Pig)
• (2) 역할: 공기압(또는 가스압)으로 피그를 배관에 밀어넣어 배관 내부의 수분, 이물질, 먼지 등을 제거

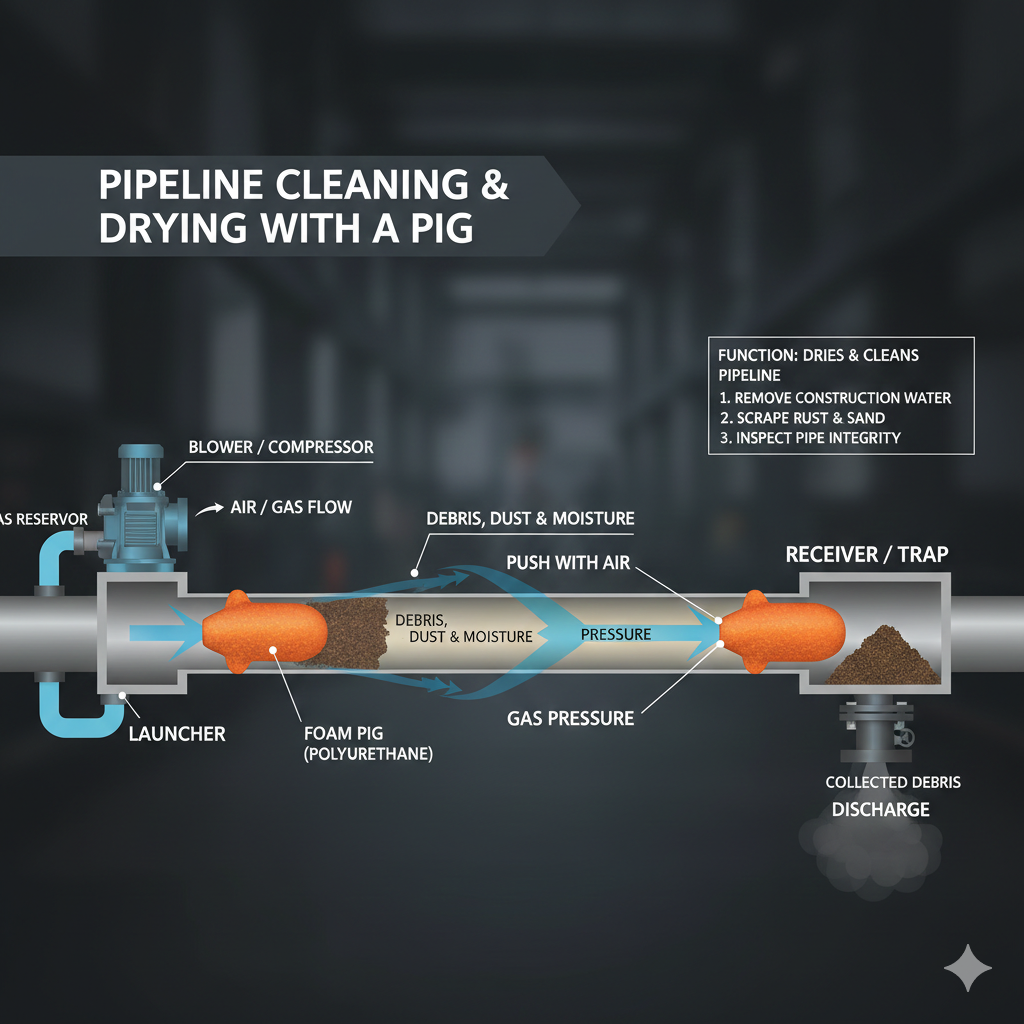

해설 피그(Pig) 시스템:

구조:

가스 저장소 → 송풍기 → 피그 발사부 → [배관 내부에서 피그 이동] → 수집부

피그의 기능:

• 배관 건조: 시공 후 배관 내 수분 제거
• 배관 청소: 녹, 모래 등 이물질 제거
• 배관 검사: 배관 내부 이상 확인

피그의 종류:

• 폼 피그: 부드러운 폴리우레탄 폼 (스크래칭 작용)
• 구 피그: 고무구 형태 (부드러운 청소)

암기팁

• "Pig = 돼지 모양" (영어 pig = 돼지)
• "공기로 밀어서 청소" 이미지

주의할 함정

• "배관 점검" vs "배관 청소" 정확히 구분
• "비파괴 검사"와는 다른 개념

---

📊 빈출 주제 정리

주제 번호 중요도 2회 동일

터빈식 유량계	1	⭐⭐⭐⭐	-
GC 운반기체	2	⭐⭐⭐⭐	-
LPG 경계책 높이	3	⭐⭐⭐⭐⭐	-
계량기 안전거리	4	⭐⭐⭐⭐⭐	O
압축기 형식/장점	5	⭐⭐⭐⭐⭐	O (11번)
아세틸렌 다공물질	6	⭐⭐⭐	-
오리피스	7	⭐⭐⭐⭐⭐	-
주관밸브	8	⭐⭐⭐⭐	-
소형탱크 충전량	9	⭐⭐⭐⭐	-
긴급차단장치	10	⭐⭐⭐⭐⭐	O (5번)
절연물 삽입	11	⭐⭐⭐⭐	O (9번)
피그 (배관 청소)	12	⭐⭐⭐	-

---

🎯 시험 전 최종 체크리스트

필수 암기 사항

• [ ] "터빈식" vs "와류식" 유량계
• [ ] "He, N₂, Ar" (GC 운반기체)
• [ ] "1.5 m" (3톤 이상 LPG 경계책)
• [ ] "60 cm" (전기계량기), "30 cm" (점멸기), "15 cm" (전선)
• [ ] "피스톤식" 압축기, 장점 2가지 (빠름/회수)
• [ ] "85%" (소형탱크) vs "90%" (대형탱크)
• [ ] "긴급차단장치" (입구/출구 위치)
• [ ] "절연물" (U볼트 부식 방지)
• [ ] "오리피스" (동그란 판 + 구멍)
• [ ] "주관밸브" (1자형 핸들)
• [ ] "피그" (배관 청소/건조)

자주 틀리는 부분

• [ ] 압축기 장점 2가지 vs 3가지 구분
• [ ] 소형(85%) vs 대형(90%) 탱크 혼동
• [ ] 긴급차단장치 위치 (입구 vs 출구)
• [ ] 계량기 거리 (60cm vs 30cm vs 15cm)
• [ ] 오리피스 vs 벤투리 구분

2021년 3회 특이점

• 동일 개념: 4번(2회 3번), 5번(2회 11번), 10번(2회 5번), 11번(2회 9번)
• 새로운 주제: 1,2,6,7,8,9,12번
• 특별히 중요: 3번(경계책), 7번(오리피스), 9번(충전량%)

추가 학습 팁

• 2021년 1회, 2회, 3회를 모두 공부하면 기본 개념 완성
• 3회차는 새로운 실무형 문제들이 많으므로 이미지와 원리 중심으로 학습
• "터빈식 유량계", "오리피스", "피그" 등 실제 장비 이미지 확인 필수
