가스기능사 작업형 2022년 1회 기출문제

가스기능사 실기 작업형 2022년 1회 문제분석

---

1번. PE관 맞대기 융착이음

빈출도: ⭐⭐⭐⭐⭐ (5년 내 출제 4회)

문제 전체 내용

화면에서 표시되는 (가) 융착이음의 이름을 쓰시오.
(나) 해당 융착은 공칭외경 얼마(mm) 이상의 직관과 이음관 연결에 적용해야 하는가? (5점) [동영상] 노란색 PE 배관



정답

(가) 맞대기 융착이음 (Butt Fusion)
(나) 90 mm 이상

해설

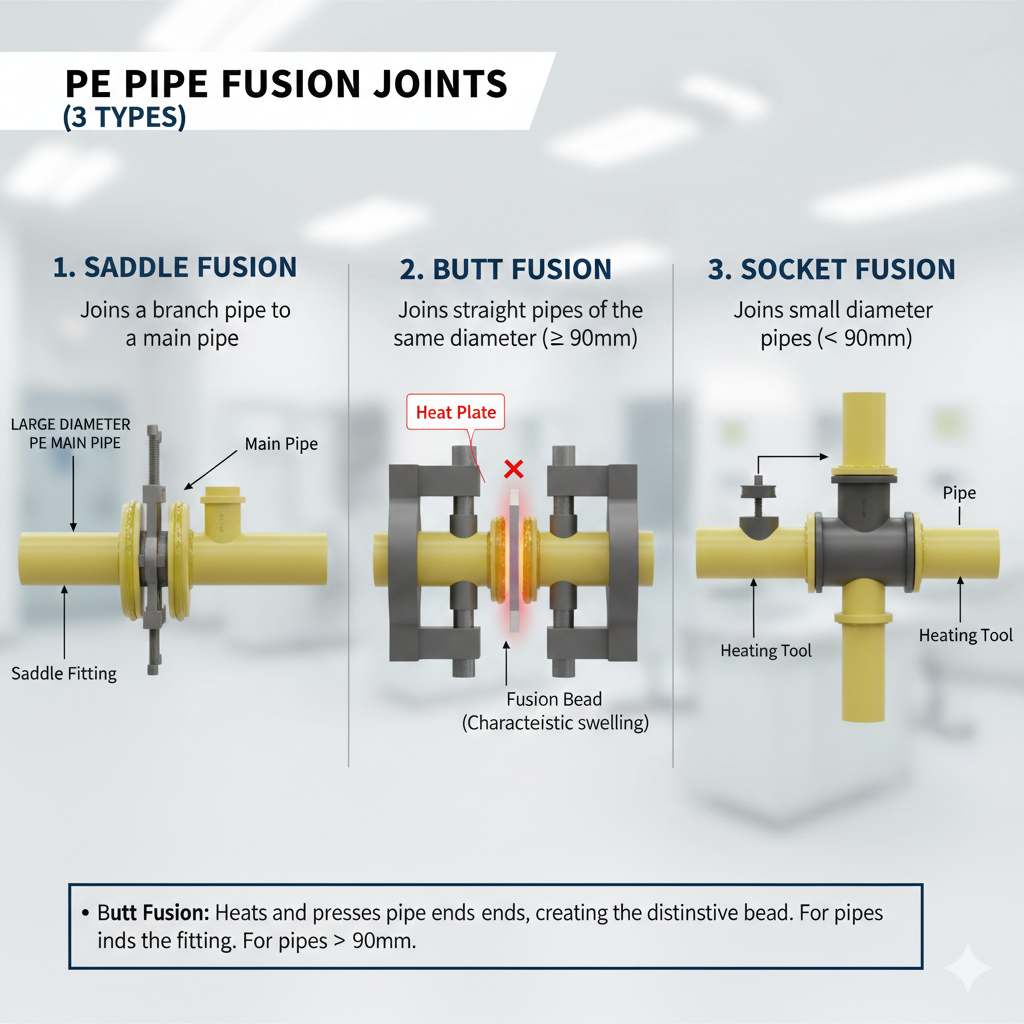

PE관 융착이음은 3가지 종류가 있습니다:

• 새들 융착(Saddle Fusion): 큰 관에서 가지배관 연결 시 사용
• 맞대기 융착(Butt Fusion): 같은 관경의 직관을 일직선으로 연결, 공칭외경 90mm 이상에서만 적용
• 소켓 융착(Socket Fusion): 90mm 미만의 작은 관경 연결

맞대기 융착은 두 배관의 끝을 가열판으로 녹인 후 압착하여 이루는 방식입니다. 비드(bead)가 솟아오르는 것이 특징입니다.

암기팁

"새맞소" = 새들, 맞대기, 소켓

• 새들: 큰 관의 옆에 가지 연결 (말안장 모양)
• 맞대기: 90mm 이상 직선 연결 (직관끼리)
• 소켓: 90mm 미만 작은 관 (T자형 부속)

---

2번. 비파괴검사 - 방사선투과시험(RT)

빈출도: ⭐⭐⭐⭐ (5년 내 출제 3회)

문제 전체 내용

영상에서 보이는 비파괴시험기법의 이름을 영문 약자로 쓰시오.
[동영상] 작업자가 배관이 매설된 굴착지에서 작업자가 청테이프와 검은색 전선으로 빨간색 PLP관을 빙빙 감는다. 지상에는 노란 줄로 이어진 바퀴달린 장비

정답

RT (Radiographic Test) = 방사선투과검사

해설

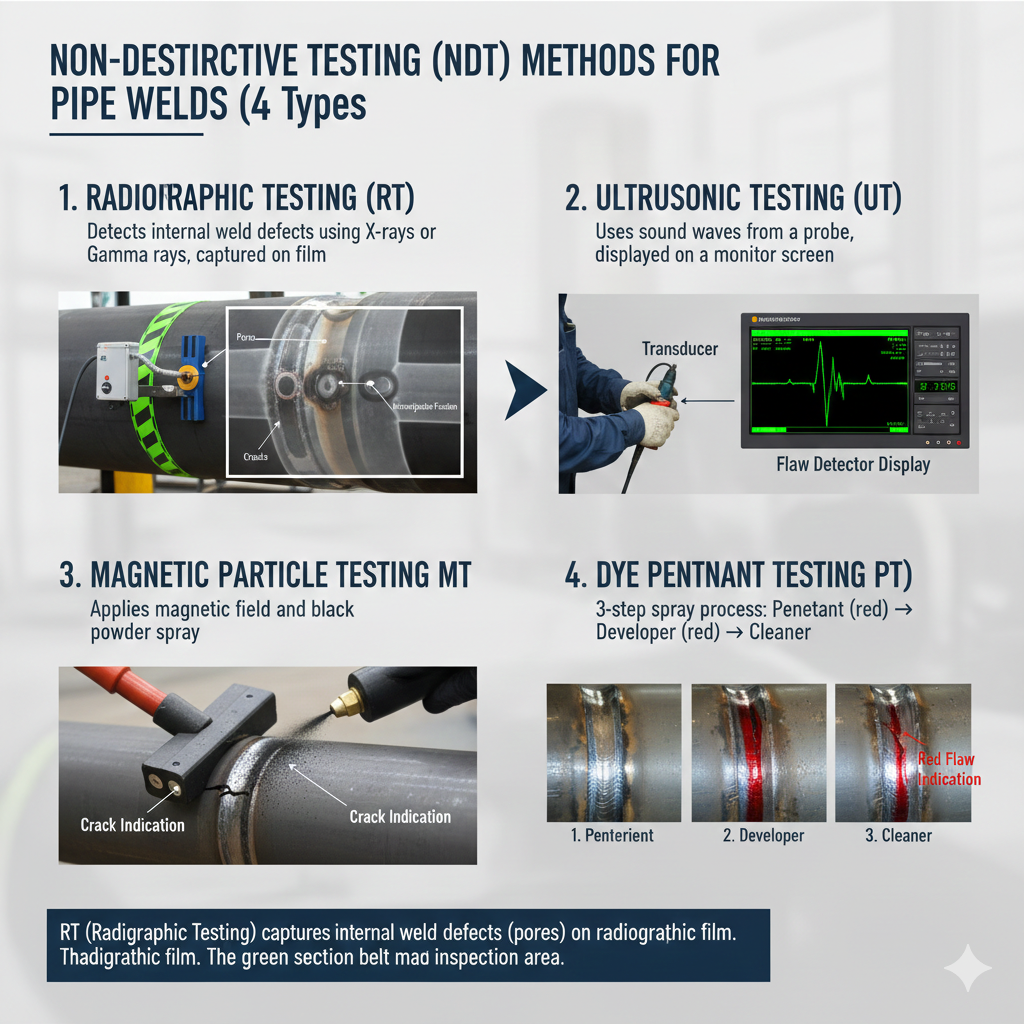

비파괴검사의 4가지 종류:

약자 명칭 특징

RT	방사선투과검사	배관 내부 결함 검출, 방사능 이용
UT	초음파탐상검사	탐촉자 사용, 모니터 화면
MT	자분탐상검사	자석과 검은색 분말 스프레이
PT	침투탐상검사	투명→빨강→투명 스프레이 3단계

RT는 배관 내부의 용접결함(기공, 미용해, 크랙)을 적외선 필름으로 촬영합니다. 초록색 구간벨트로 촬영 구간을 표시합니다.

암기팁

RT 장점 암기: "내부 검출, 크기 모양, 기록 유지"

• 내부 검출 가능
• 결함의 모양과 크기를 알 수 있음
• 촬영 결과를 오랫동안 보관 가능

---

3번. 격납상자 내 가스계량기 설치높이

빈출도: ⭐⭐⭐ (5년 내 출제 2회)

문제 전체 내용

격납상자 안 가스계량기는 바닥으로부터 얼마 이내(m)에 설치하는가? [동영상] 격납상자 안 가스계량기

정답

바닥으로부터 2m 이내

해설

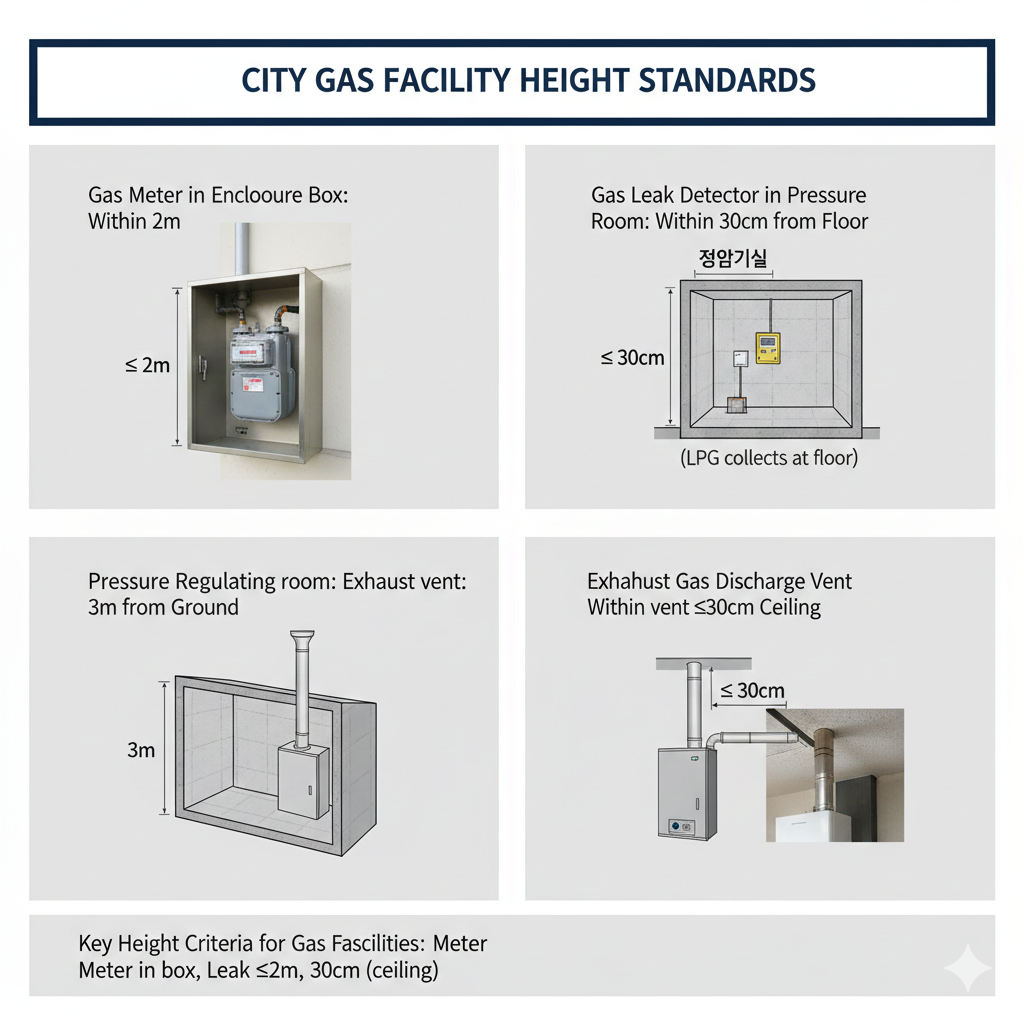

도시가스 설비의 높이 기준들:

• 격납상자 내 가스계량기: 2m 이내
• 정압기실 가스누출검지기: 바닥면에서 30cm 이내 (LPG는 바닥에 고임)
• 정압기실 배기구: 지상으로부터 3m
• 배기가스 방출관구: 천장면에서 30cm 이내

사람이 쉽게 읽을 수 있는 위치(눈높이 부근)에 설치하기 위해 바닥에서 2m 이내로 규정됩니다.

암기팁

가스계량기 높이: 2m = 사람 키 2배 정도

• 2m 범위 내에서 읽기 편한 위치 (보통 1.2~1.5m)
• 너무 높거나 낮으면 안 됨

---

4번. 신축흡수장치의 이름과 기능

빈출도: ⭐⭐⭐⭐⭐ (5년 내 출제 5회)

문제 전체 내용

영상에서 보이는 장치의 (가) 이름과 (나) 기능을 쓰시오. [동영상] 아파트 벽 도시가스 입상관 ㄷ자(루프형 이음)

정답

(가) 신축흡수장치 (신축이음장치)
(나) 온도변화에 의한 신축을 흡수하여 배관이 손상되는 것을 방지한다

해설

신축이음의 종류와 용도:

형태 명칭 용도

ㄷ자형	루프형 신축이음	수평·수직 신축 동시 흡수
벨로우즈형	벨로우즈식 신축이음	제한된 공간에서 신축 흡수

아파트 건물의 입상관(수직 배관)에는 온도 변화에 따른 금속의 신축이 발생합니다. 여름에는 팽창, 겨울에는 수축하면서 배관이 부러질 수 있으므로 ㄷ자 형태의 루프를 만들어 이 신축을 흡수합니다.

암기팁

ㄷ자 = 루프형: 아파트 벽면에서 항상 ㄷ자 모양으로 보임

• 온도 변화 → 신축 → 루프가 늘어났다 줄어듦 → 배관 보호
• "열팽창수축 흡수" = 신축흡수장치의 다른 표현

---

5번. 2단 감압식 조정기의 장점

빈출도: ⭐⭐⭐⭐ (5년 내 출제 4회)

문제 전체 내용

LPG 사용시설에서 2단 감압식 조정기의 장점을 3가지 쓰시오. (5점)

정답

1. 입상배관의 의한 압력손실을 보정할 수 있다
2. 가스배관이 길어도 공급압력이 안정된다
3. 연소기구에 알맞은 압력으로 공급할 수 있다
4. 배관의 관경을 비교적 작게 할 수 있다

해설

1단 감압식 조정기 vs 2단 감압식 조정기:

구분 1단 감압식 2단 감압식

장점	구조 단순, 저렴	압력 안정적, 정밀 제어
단점	입상배관 높이에 따라 압력 변동	복잡한 구조
용도	1~2층 건물	고층 건물, 긴 배관

2단 감압식은 1차 감압기와 2차 감압기가 연결되어, 1차에서 중간 압력으로 낮추고 2차에서 최종 압력(사용처 맞춤)으로 낮춥니다. 이렇게 하면 배관의 길이나 높이에 관계없이 안정적인 압력 공급이 가능합니다.

암기팁

2단 감압식 장점 3가지: "압정배"

• 압: 압력손실 보정 (높은 건물에서도 OK)
• 정: 정압 유지 (배관 길어도 안정)
• 배: 배관 관경 축소 가능 (작은 관도 가능)

---

6번. 긴급차단장치(A) 설명

빈출도: ⭐⭐⭐⭐⭐ (5년 내 출제 5회 이상)

문제 전체 내용

영상에서 보이는 (가)의 명칭과, (나)의 기능을 쓰시오. [동영상] A: 긴급차단장치(SSV) 관련 설비

정답

(가) 명칭: 긴급차단장치 (긴급차단밸브, ESV, SSV)
(나) 기능: 누설, 화재 등의 이상 사태가 발생했을 때 그 피해 확대를 방지하기 위하여 가스의 공급을 긴급 정지시킨다

해설

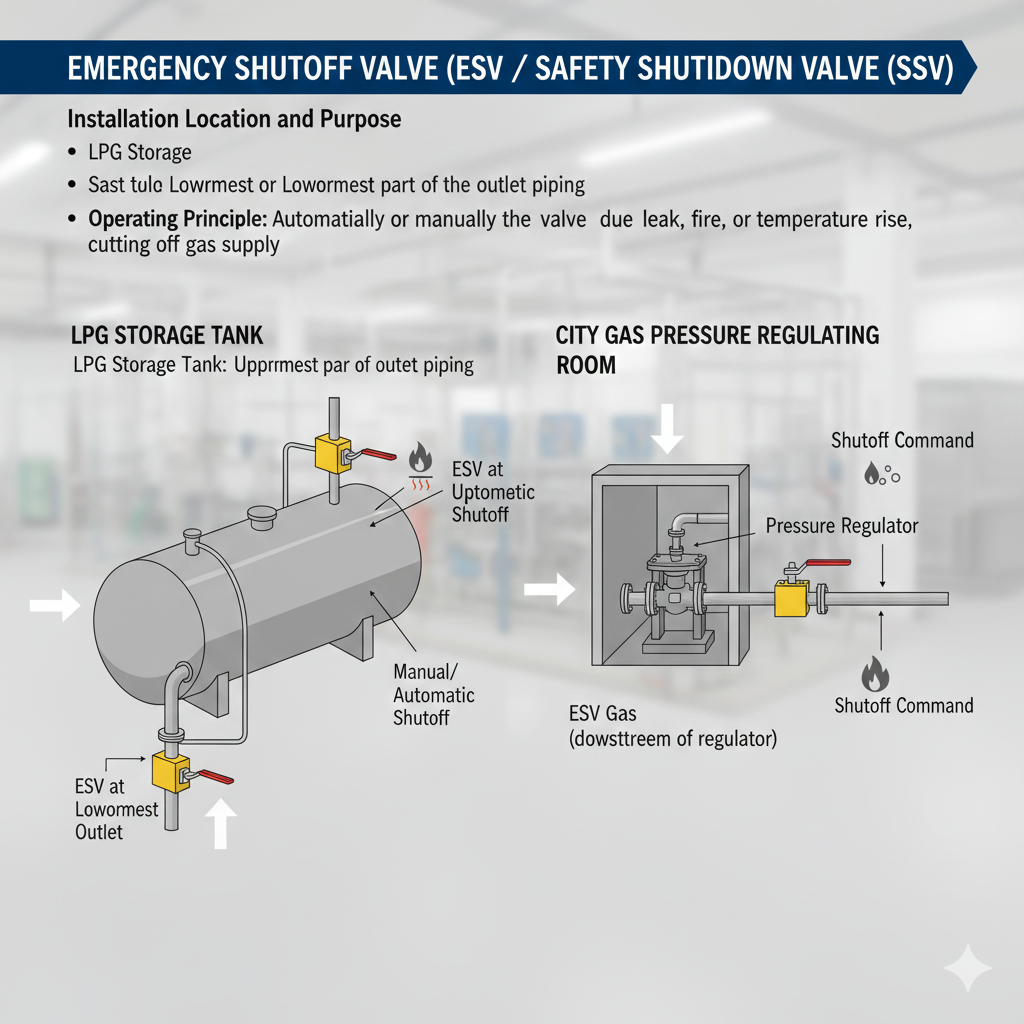

긴급차단장치(Emergency Shutoff Valve, ESV) 또는 안전차단밸브(Safety Shutdown Valve, SSV)

설치 위치와 용도:

• LPG 저장탱크: 배관이 나가는 부분의 최상단 또는 최하단
• 도시가스 정압기실: 정압기 출구 측
• 작동 원리: 누설, 화재, 온도 상승 등으로 자동 또는 수동으로 밸브가 닫혀 가스 공급 차단

유사한 장치와의 구분:

• 긴급차단장치: 이상 발생 시 가스 공급 자체 차단
• 체크밸브: 일정한 방향으로만 유체 이동 허용 (역류 방지)
• 안전밸브: 과도한 압력을 배출

암기팁

긴급차단장치 = 最後의 砦(최후의 보루)

• 누설, 화재 등 이상 상황에서만 작동
• 가스 공급을 완전히 차단 (차단 ≠ 감압)
• SSV, ESV, 긴급차단밸브 모두 같은 의미

---

7번. LPG용기 저장실 지붕재료 조건

빈출도: ⭐⭐⭐ (5년 내 출제 3회)

문제 전체 내용

영상에서 보이는 충전용기의 보관실의 지붕재료의 구비조건을 1가지 쓰시오. [동영상] LPG용기 저장소

정답

1. 불연성 (불연성 재료를 사용할 것)
2. 가벼울 것 (둘 중 1가지만 써도 정답)

해설

LPG는 공기보다 무거워 바닥에 고이므로, 저장실은 가스 누출 시 공기 흐름으로 배출되도록 설계됩니다.

지붕재료 선택 이유:

• 불연성: LPG는 매우 가연성이 높으므로, 지붕이 불타면 건물 전체 화재로 번짐
• 가벼울 것: 지붕이 붕괴되어 용기를 손상시키면 가스 누출 위험

저장실의 다른 구조 요건:

• 환기구: 외기에 면해 있고, 팬(fan) 없이 자연통풍
• 환기면적: 바닥 1㎡당 300㎠ 이상
• 개별 환기구: 2,400㎠ 이하
• 온도: 40℃ 이하 유지

암기팁

지붕 2가지 조건: "불연+경량"

• 불연성: 화재 방지
• 가벼움: 붕괴 방지 (용기 손상 방지)
• 수고롭지만 둘 다 암기하면 고득점!

---

8번. LPG저장소 가스누출 검지기 위치

빈출도: ⭐⭐⭐⭐ (5년 내 출제 4회)

문제 전체 내용

영상에서 보이는 저장소의 가스누출 검지기 위치는 바닥면에서 얼마 (cm) 이내로 해야 하는가? [동영상] LPG용기 저장소

정답

바닥면에서 30cm 이내

해설

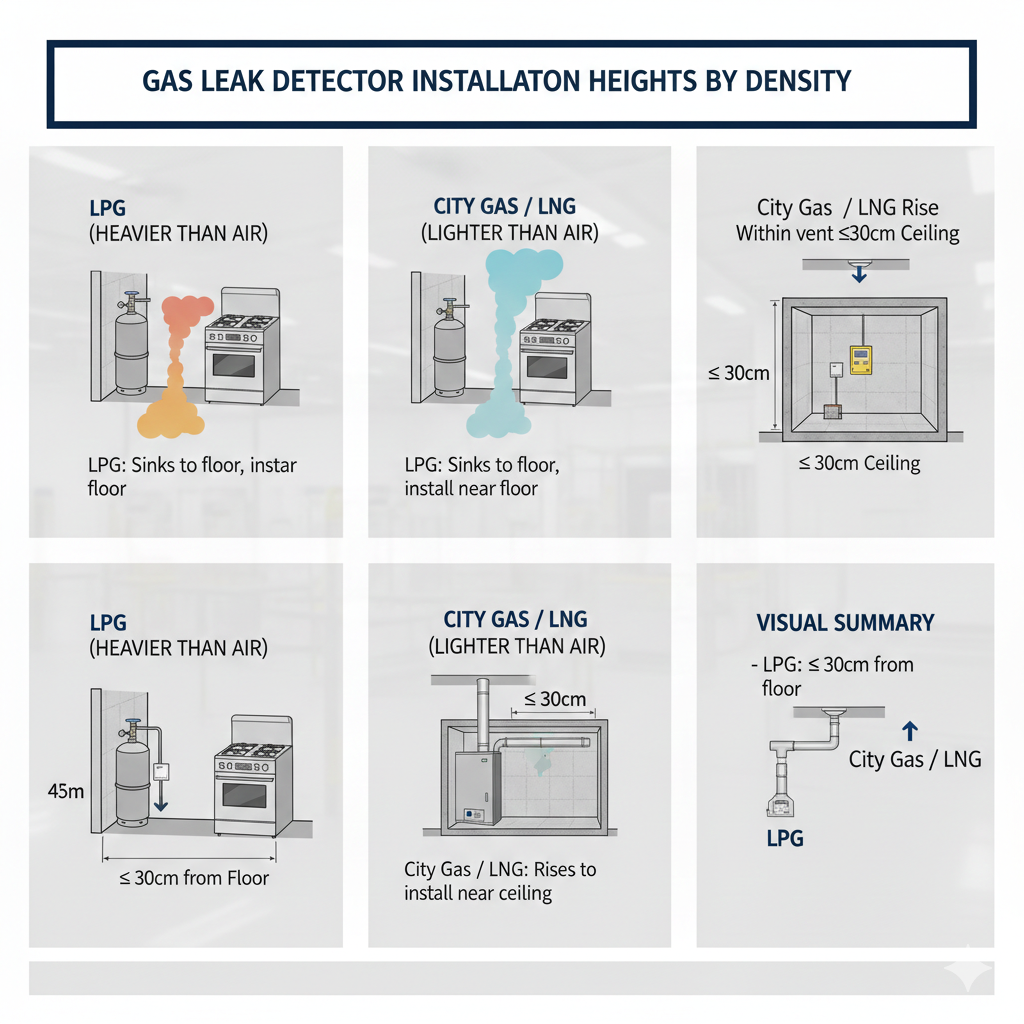

가스 밀도에 따른 검지기 설치 높이:

가스 종류 밀도 검지기 설치 위치

LPG	공기보다 무거움	바닥면에서 30cm 이내
도시가스(천연가스)	공기보다 가벼움	천정면에서 30cm 이내
LNG	공기보다 가벼움	천정 근처

LPG는 프로판, 부탄 혼합물로 공기보다 약 1.5배 무거우므로 누출 시 바닥에 고입니다. 따라서 검지기를 바닥 근처(30cm 이내)에 설치하여 가능한 빨리 누출을 감지합니다.

암기팁

LPG vs 도시가스: "LP바닥, 도시천정"

• LPG: 무거움 → 바닥에 고임 → 검지기 바닥에
• 도시가스: 가벼움 → 천정에 고임 → 검지기 천정에
• 정확히: "바닥면에서" 30cm 이내

---

9번. 정압기 출구 측 이상압력통보설비

빈출도: ⭐⭐⭐ (5년 내 출제 2회)

문제 전체 내용

정압기 설비 중 A로 지시하는 설비의 (가) 명칭과 (나) 기능을 쓰시오. [동영상] 정압기실 오른쪽 끝에 압력경보장치, 이상압력통보설비 (파란색)

정답

(가) 명칭: 이상압력통보설비
(나) 기능: 정압기 출구측의 압력이 설정압력보다 상승하거나 낮아지는 경우에 이상 유무를 상황실에서 알 수 있도록 경보음 등으로 알려주는 설비

해설

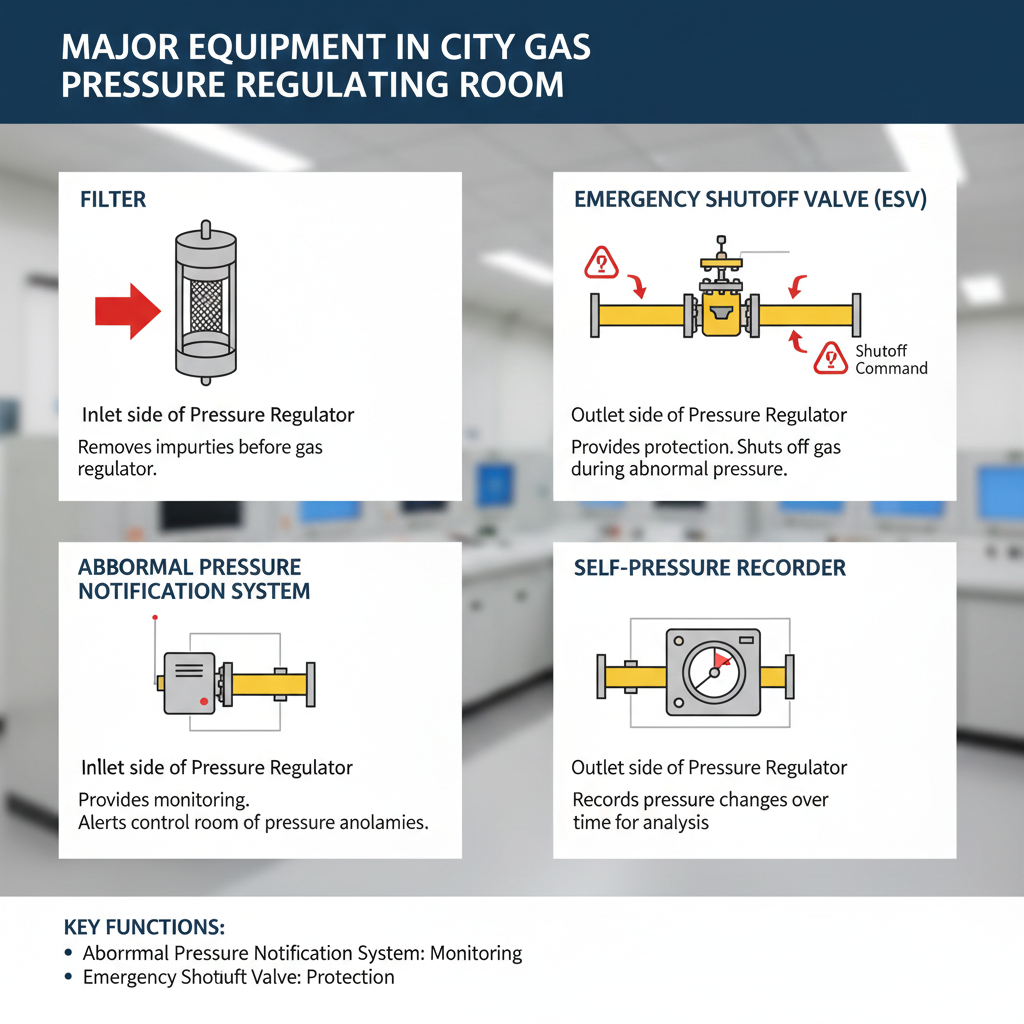

정압기실 주요 설비들:

설비명 설치위치 기능

필터	정압기 입구 전단	이물질 제거
긴급차단장치	정압기 출구	비정상 압력 시 즉시 차단
이상압력통보설비	정압기 출구	압력 이상을 상황실에 통보
자기압력기록계	정압기 출구	압력 변화를 기록

이상압력통보설비는 감시 기능, 긴급차단장치는 보호 기능입니다. 함께 설치되어 이중 안전을 제공합니다.

암기팁

정압기 출구 측 3가지 설비: "필긴이자" (필터는 입구)

• 필터: 입구 (정압기 전)
• 긴급차단: 출구 (즉시 차단)
• 이상압력통보: 출구 (상황실 통보)
• 자기압력기록: 출구 (기록 남김)

---

10번. 방폭전기기기 온도등급 T4

빈출도: ⭐⭐⭐ (5년 내 출제 2회)

문제 전체 내용

영상에서 보이는 T4는 어떤 용도로 표시되는가?

정답

방폭전기기기의 온도등급을 나타내는 것으로 가연성 가스의 발화도 범위가 135℃ 초과 200℃ 이하이다

해설

방폭전기기기의 온도등급(T Class) 체계:

등급 발화도 범위 (℃) 최대표면온도

T1	450℃ 초과	450℃ 이하
T2	300℃~450℃	300℃ 이하
T3	200℃~300℃	200℃ 이하
T4	135℃~200℃	135℃ 이하
T5	100℃~135℃	100℃ 이하
T6	85℃~100℃	85℃ 이하

등급이 낮을수록(T6 → T1) 더 위험한 가스 환경입니다. 아세틸렌이나 수소 같은 가연성이 높은 가스는 T6, LPG나 메탄은 T4 정도의 기기를 사용합니다.

암기팁

온도등급 암기법: T숫자가 낮을수록 더 위험 (고온에서 발화)

• T1: 450℃ 이상 필요 (가장 안전)
• T6: 85℃만 되도 발화 (가장 위험)
• T4는 중간: 135~200℃ = LPG, 메탄 정도의 위험도

---

11번. 배관 보호판 설치 높이

빈출도: ⭐⭐⭐ (5년 내 출제 3회)

문제 전체 내용

배관의 매설심도를 확보할 수 없는 경우 및 타 시설물과의 이격거리를 유지하지 못하는 경우 배관을 보호하기 위해 사용하는 보호판은 배관의 정상부에서 몇 cm이상 높이에 설치하여야 하는지 쓰시오.

정답

배관 정상부에서 30cm 이상 = 0.3m

해설

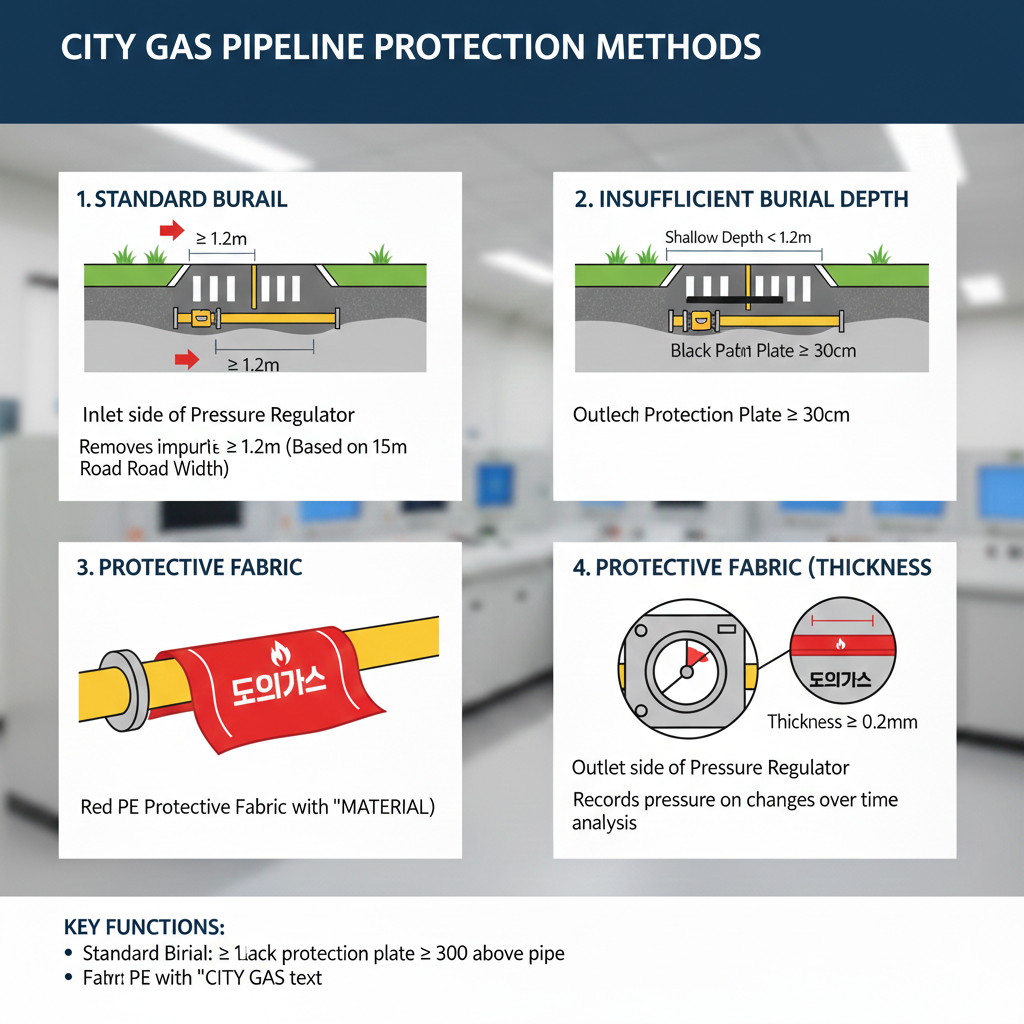

도시가스 배관 보호 방법:

상황 보호 방법

표준 매설	매설깊이 1.2m 이상 (도로폭 15m 기준)
매설심도 부족	검은색 보호판 설치
보호판 높이	배관 정상부에서 30cm 이상
보호포 재질	도시가스 표시된 빨간색 PE 보호포
보호포 두께	0.2mm 이상

배관 위에 보호판을 설치하여 상부 공사(굴착, 시공)로 인한 손상을 방지합니다. 보호판은 배관 상단에서 최소 30cm 위에 설치해야 합니다.

암기팁

배관 보호 3가지 요소: "높이+재질+두께"

• 높이: 30cm 이상 (배관 위)
• 재질: 불연성 보호판 또는 보호포
• 두께: 보호포 0.2mm 이상
• 도시가스 배관임을 표시한 빨간색 보호포 필수

---

12번. 보일러 연통 접합 방식

빈출도: ⭐⭐⭐ (5년 내 출제 2회)

문제 전체 내용

가스보일러와 연통의 접합 방식을 3가지만 쓰시오.

정답

1. 나사식 2. 플랜지식 3. 리브식 (Rib)

해설

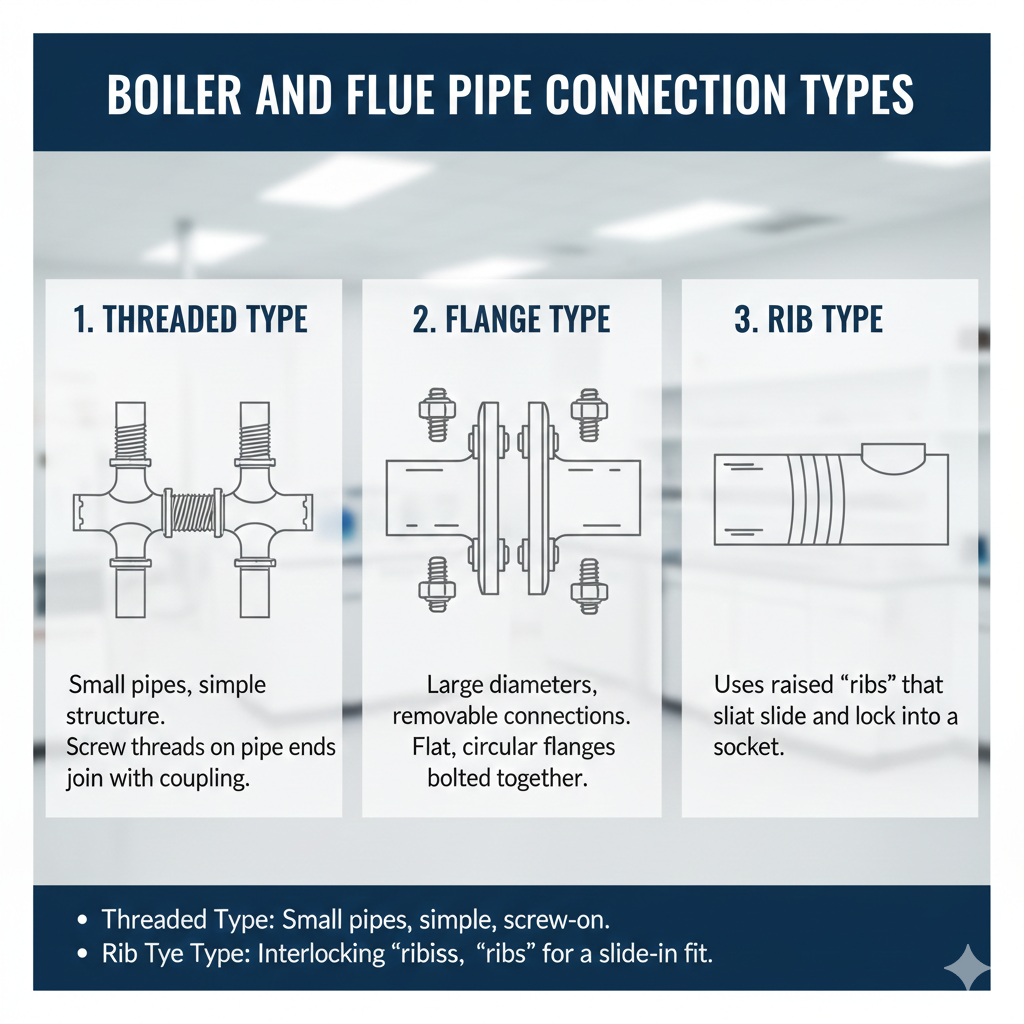

보일러와 연통의 접합 방식:

방식 특징 용도

나사식	배관 끝에 나사산 가공, 나사로 연결	소형 배관, 간단한 구조
플랜지식	양쪽 배관에 원판(플랜지) 부착, 볼트로 연결	대구경, 탈착 가능 필요 시
리브식(Rib)	배관에 돌출된 갈비 같은 형태, 끼워 연결	진동 흡수, 안정적 연결

가스보일러는 연소로 발생한 고온의 배기가스를 연통을 통해 배출합니다. 연통은 배기가스 온도에 견딜 수 있어야 하므로 견고한 접합이 필수입니다.

배관 이음 방법 전체 (시험 출제 가능):

• 나사이음: 나사산으로 연결
• 플랜지이음: 원판과 볼트로 연결
• 용접이음: 금속 배관을 녹여서 붙임
• 융착이음: PE관을 녹여서 붙임

암기팁

보일러 연통 접합 3가지: "나플리"

• 나사: 나사 끼워 돌려서
• 플랜지: 플래판을 볼트로
• 리브: 리브 돌출부를 끼워서
• 각각 용도별로 선택 (안정성, 탈착성 고려)

---

종합 암기 요약

번호 핵심 개념 암기팁

1	PE관 융착이음	새맞소 + 맞대기는 90mm 이상
2	비파괴검사 RT	배관 내부 용접결함 검출
3	계량기 높이	격납상자: 2m, 검지기(LPG): 30cm
4	신축흡수장치	ㄷ자형 루프로 신축 흡수
5	2단 감압식	압정배 (압력, 정압, 배관)
6	긴급차단장치	누설/화재 시 가스 공급 차단
7	저장실 지붕	불연성 + 가벼울 것
8	검지기 위치	LP바닥 30cm, 도시천정 30cm
9	이상압력통보	정압기 출구에서 상황실 통보
10	온도등급 T4	135℃~200℃ 발화도 범위
11	보호판 높이	배관 정상부에서 30cm 이상
12	연통 접합	나사식, 플랜지식, 리브식

---

마지막 팁: 2022년 1회는 PE관 융착(1번), 비파괴검사(2번), 신축흡수장치(4번), 긴급차단장치(6번) 등 자주 출제되는 핵심 개념들이 집중되어 있습니다. 이 4개 문제를 완벽히 이해하고 암기하면 다른 회차에서도 높은 점수를 얻을 수 있습니다!
