가스기능사 작업형 2021년 2회 기출문제

가스기능사 작업형 2021년 2회 기출문제

---

1번

• 문제유형: 실무형 | 난이도: ⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐
• 관련 키워드: 소형 부탄 난방기, 연소방식, 분젠식, 공기흡입

문제 내용

용기 내장형 소형 부탄 난방기(부탄 가스난로)의 연소방식은?

정답

• 분젠식 (Bunsen type)

해설 분젠식 연소 원리:

• 가스를 노즐에서 고압으로 분출 → 제트 형성
• 제트의 진공(유도 효과)로 주변 공기를 1차 공기로 자동 흡입
• 부족한 공기는 불꽃 주위에서 2차 공기를 취함
• 결과: 완전 연소 (깨끗한 불꽃, 화염색 푸른색)

비교)

• 프리믹싱방식: 가스와 공기를 미리 혼합 후 연소
• 확산염방식: 공기 없이 가스만 분출

암기팁

• "분젠 = 제트에 공기 자동 흡입" 이미지
• "고등학교 화학의 분젠 버너" 생각하기

주의할 함정

• "난로 = 자동으로 공기 흡입하는 방식" → 분젠식
• 프리믹싱과 혼동하지 말 것

---

2번

• 문제유형: 개념형 | 난이도: ⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐⭐
• 관련 키워드: 정압기, 기능, 감압, 정압, 폐쇄

문제 내용

정압기의 기능 3가지를 기술하시오. (감정폐)

정답

1. 감압 (Pressure Reduction): 도시가스 고압을 사용 장소에 맞는 저압으로 낮춤
2. 정압 (Pressure Stabilization): 2차측의 압력을 허용범위 내에서 안정적으로 유지
3. 폐쇄 (Closure): 가스 흐름이 없을 때 밸브를 완전히 폐쇄하여 압력 상승 방지

해설 정압기는 도시가스 공급 시스템의 핵심 장치:

• 1차 정압기: 도시가스 중압(약 0.05~0.1 MPa) → 저압(약 0.002 MPa)
• 감압 역할: 감압 스프링으로 일정 압력 유지
• 폐쇄 역할: 다이어프램이 밸브를 자동 폐쇄

예시) 밤에 가스를 사용하지 않으면, 정압기가 밸브를 닫아서 2차측 압력 상승 방지

암기팁

• "감정폐" 3글자로 암기
• "감 = 내려주고, 정 = 유지하고, 폐 = 닫아"로 연상

주의할 함정

• 3가지 모두 언급해야 완전한 답
• "정압" 개념을 "압력 일정 유지"로만 이해하기

---

3번

• 문제유형: 개념형 | 난이도: ⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐
• 관련 키워드: 가스계량기, 굴뚝, 안전거리, 단열 미시공

문제 내용

소형 가스계량기(30 ㎥/h)와 단열조치하지 않은 굴뚝과의
거리는 얼마 이상 떨어져야 하는가?

정답

• 0.3 m = 30 cm 이상

해설 도시가스 기술기준의 가스계량기 안전거리:

• 전기계량기 및 전기개폐기: 60 cm 이상
• 굴뚝·전기점멸기 및 전기접속기: 30 cm 이상 ← 이것
• 절연조치 안 한 전선: 15 cm 이상

굴뚝에서 나오는 고온의 배기가스가 가스계량기(플라스틱 부품 포함)를 손상시킬 수 있으므로 거리 확보 필요

암기팁

• "굴뚝 = 30 cm" (화기보다는 가까움)
• "0.3 m = 30 cm" 단위 변환 확실히

주의할 함정

• 화기와의 거리 2 m과 혼동하지 말 것
• "단열조치하지 않은"이 중요 조건 → 더 많은 거리 필요

---

4번

• 문제유형: 개념형 | 난이도: ⭐⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐
• 관련 키워드: 고압가스, 저장탱크, 침하, 측정, 점검 주기

문제 내용

고압가스 저장탱크의 침하 상태(침강)를 측정하는 점검 주기는?

정답

• 1년에 1회 이상

해설 고압가스 저장탱크 안전 관리 기준:

• 용기 재검사: 3~5년 (내용적, 경과 연수 따라 상이)
• 저장탱크 침하 측정: 1년에 1회 이상 (지반 침하 방지)
• 압력조정기 점검: 1년에 1회 이상 (사용 시설)

탱크가 지반에 침하되면 배관 손상, 가스누출 위험이 높아져 정기 측정 필수

암기팁

• "저장탱크 침하 = 1년 1회" 암기
• "침하 = 지반 안정성 관련" 이해

주의할 함정

• 용기 검사(3~5년)와 탱크 침하 측정(1년)은 다름
• 정압기 점검과 혼동 가능 (둘 다 1년)

---

5번

• 문제유형: 개념형 | 난이도: ⭐⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐⭐
• 관련 키워드: 정압기실, 긴급차단장치, ESV, 기능

문제 내용

도시가스 정압기실의 정압기 전단에 설치되는 C 장치의
(가) 명칭을 쓰시오. (나) 용도는?

정답

• (가) 명칭: 긴급차단장치 (= 긴급차단밸브, ESV, SSV)
• (나) 용도: 이상 발생 시 가스 공급을 차단

해설 정압기실 배관 구성 (앞에서 뒤로):

1. 필터 → 2. 긴급차단장치(C) → 3. 정압기 → 4. 긴급차단장치(B) → 배출

긴급차단장치의 역할:

• 정압기 손상 시 고압 가스가 직접 방출되는 것을 방지
• 화재 발생 시 자동 차단
• 수동 조작으로도 강제 차단 가능

암기팁

• "2021년 2회와 1회 모두 같은 문제" → 매우 빈출
• "정압기 전 = 고압 보호"라는 논리

주의할 함정

• "C는 입구(전단)", "B는 출구(후단)" 위치 구분 필수

---

6번

• 문제유형: 개념형 | 난이도: ⭐⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐⭐
• 관련 키워드: 가스누출자동차단장치, 검지부, 제어부, 차단부, 위치

문제 내용

가스누출자동차단장치는 검지부, 제어부, 차단부로 이루어져 있다.
영상에서 B로 표시된 것은 이 중 무엇인가?
(제일 높은 곳: 검지부, 사람 키 높이: B, 배관 가운데: 차단부)

정답

• B = 제어부 (사람 키 높이, 약 1.2~1.5 m)

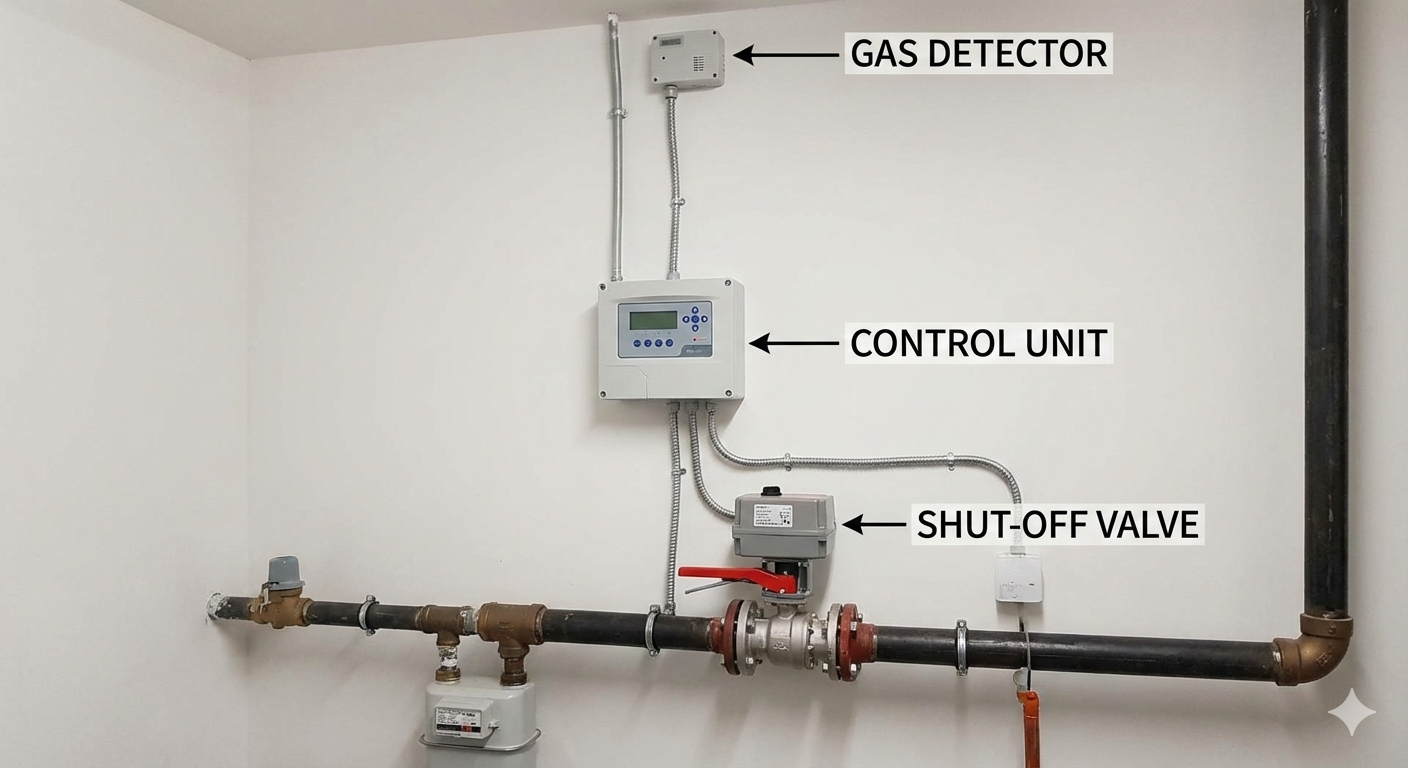

해설 가스누출자동차단장치의 3가지 구성:

1. 검지부 (최상단, 천정 근처)
   • 누출된 가스를 감지
   • 신호를 제어부로 전송
   • 공기보다 무거운 가스 (LPG, 도시가스 중압) → 하단에 설치하는 경우도 있음
2. 제어부 (사람 키 높이)
   • 검지부의 신호 수신
   • 차단부에 차단 신호 전송
   • 경보음 발생 (사람이 확인 가능한 위치)
   • 원격 개폐 기능
3. 차단부 (배관 가운데)
   • 제어부 신호에 따라 가스 흐름 차단
   • 보통 전자 밸브

암기팁

• "상(검지) - 중(제어) - 하(차단)" 위치 순서 암기
• "제어부 = 사람과 같은 높이" (조작/확인용)

주의할 함정

• 영상에서 위치를 명확히 파악해야 함
• 가스 비중에 따라 검지부 위치가 달라질 수 있음 (LPG는 하단)

---

7번

• 문제유형: 개념형 | 난이도: ⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐
• 관련 키워드: 아세틸렌 용기, 용접용기, 재질, 탄소강

문제 내용

노란색 용접용기(아세틸렌 용기)의 일반적인 재질은?

정답

• 탄소강

해설 가스 충전용기 재질:

• 아세틸렌 (황색, 저압): 탄소강 (약 1.5~2 MPa)
• 산소 (녹색, 고압): 망간강 or 크롬강 (약 15 MPa)
• 수소 (주황색, 고압): 망간강 or 크롬강 (약 20 MPa)
• 이산화탄소 (청색, 고압): 망간강 or 크롬강 (약 5.7 MPa)
• 초저온 용기: 18-8 스테인레스강, 알루미늄 합금

아세틸렌은 용기 내에 다공물질과 아세톤에 흡수되므로, 저압에서도 안정적인 탄소강 사용 가능

암기팁

• "아세틸렌 = 탄소강" 확실히 암기
• "고압 = 망간강/크롬강" vs "저압 = 탄소강"

주의할 함정

• 용기 재질과 밸브 재질을 혼동하지 말 것
• 같은 노란색이어도 이황화탄소 등 다른 가스도 있으니 문제 정확히 읽기

---

8번

• 문제유형: 실무형 | 난이도: ⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐⭐
• 관련 키워드: 방폭구조, 내압방폭, 1종 시설, LPG 충전소

문제 내용

LPG 충전소(1종 시설)의 강화플라스틱으로 덮힌 천정등(A)의
방폭구조 종류 명칭을 쓰시오.

정답

• 내압방폭구조 (Pressurised Type, Ex d)

해설 방폭 전기기기의 5가지 구조:

1. 내압방폭 (Ex d): 용기 내 폭발에 견디는 강한 금속 또는 강화플라스틱 용기
2. 유입방폭 (Ex e): 폭발성 기체 유입을 물리적으로 방지
3. 안전증방폭 (Ex s): 안전 디바이스로 폭발 억제
4. 압력방폭 (Ex p): 내부에 보호가스(신선한 공기/불연성가스) 압입
5. 본질안전 (Ex ib): 극저전력으로 점화 불가능

LPG 충전소의 천정등은 강화플라스틱 용기로 내부 폭발에 견디는 내압방폭구조

암기팁

• "1종 시설 + 강화플라스틱 = 내압방폭" (패턴)
• "내압 = 내부 폭발 견딤" 개념

주의할 함정

• 2종 시설은 다를 수 있음 (내압 또는 안전증)
• 스위치(B)는 설비 밖에 있어 방폭 요구 없음

---

9번

• 문제유형: 개념형 | 난이도: ⭐⭐ | 우선순위: 중점
• 관련 키워드: 넛(너트), 볼트, 가스켓, 와셔, 기능

문제 내용

너트와 볼트 사이에 끼우는 하얀색 물체(플라스틱/고무)의
기능을 1가지만 기술하시오.

정답 (다음 중 1가지만 선택)

1. 절연 (전기 부식 방지, 전위차 차단)
2. 풀림 방지
3. 부식 방지
4. 마찰 완화
5. 하중 분산
6. 누출 방지
7. 장력 유지
8. 간격 유지 (스페이서)
9. 진동 흡수

해설 배관 고정에 사용되는 와셔(washer)의 주요 기능:

도시가스 배관에서는 절연물(고무판, 플라스틱)을 삽입하여:

• U볼트와 배관 사이의 직접 접촉 차단
• 전위차(galvanic corrosion) 방지
• 배관의 부식 방지

예) 철제 U볼트 - 고무판 - 강관 배관 구조

암기팁

• "U볼트 사이 = 절연물 삽입" 매커니즘
• "배관 부식 방지"가 주 목적

주의할 함정

• 문제에서 "1가지만" 명시했으므로, 여러 기능 중 가장 중요한 것 선택
• 일반적으로 "절연" 또는 **"부식 방지"**가 정답
• 플라스틱 vs 고무 재질에 따라 기능 다를 수 있음

---

10번

• 문제유형: 개념형 | 난이도: ⭐⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐
• 관련 키워드: PE밸브, 매몰형, SDR, 최고사용압력

문제 내용

도시가스용 매몰형 폴리에틸렌 밸브(PE밸브)에서
SDR 17 이하인 경우, 최고사용압력은 얼마 이하인가?

정답

• 0.25 ㎫ 이하

해설 PE밸브의 최고사용압력은 SDR(Standard Dimension Ratio) 값에 따라 결정:

SDR 최고사용압력

11 이하	0.4 ㎫ 이하
17 이하	0.25 ㎫ 이하
21 이하	0.2 ㎫ 이하

SDR = 외경(D) / 최소 두께(t)

• SDR 작을수록 → 두께 두꺼움 → 압력 높음
• SDR 클수록 → 두께 얇음 → 압력 낮음

암기팁

• "SDR 17 = 0.25 ㎫" 숫자 확실히
• "SDR 11 = 0.4 ㎫" 쌍으로 암기

주의할 함정

• 단위 ㎫(메가파스칼) 확실히 하기
• PE관과 PE밸브는 규격이 다를 수 있음

---

11번

• 문제유형: 개념형 | 난이도: ⭐⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐⭐
• 관련 키워드: LPG 충전, 압축기, 펌프, 장점, 잔가스 회수

문제 내용

LPG를 이입 충전할 때, 압축기를 사용하는 경우의
장점 3가지를 기술하시오. (펌프와 비교)

정답

1. 이송시간이 빠르다 (가장 중요)
2. 잔가스 회수가 가능하다
3. 베이퍼 록(Vapor Lock) 현상이 없다

해설 LPG 충전 방법 비교:

구분 펌프식 압축기식

이송 방식	액체 강제 이송	압축 기체 이송
이송 시간	느림	빠름 ✓
잔가스 회수	불가	가능 ✓
베이퍼 락	발생 가능	없음 ✓
장치 복잡도	낮음	높음

베이퍼 락 현상

• 펌프가 액체를 흡입할 때 기화된 가스가 섞여 펌프 효율 저하
• 압축기는 이미 기체를 다루므로 이 문제 없음

암기팁

• "압축기 = 빠름 + 회수 가능 + 베이퍼 락 없음" (3가지 장점)
• "잔가스 회수"는 경제성 때문에 중요

주의할 함정

• 3가지 모두 기술해야 완전한 답
• 압축기의 단점(높은 비용, 복잡한 구조)도 알면 좋음

---

12번

• 문제유형: 개념형 | 난이도: ⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐
• 관련 키워드: LNG, 저장탱크, 보냉재, 보온재, 단열, 열전도율

문제 내용

LNG 저장탱크 보온재(보냉재)에서 가장 중요한 기능은 무엇인가?

정답

• 단열 (= 열전도율이 낮을 것)

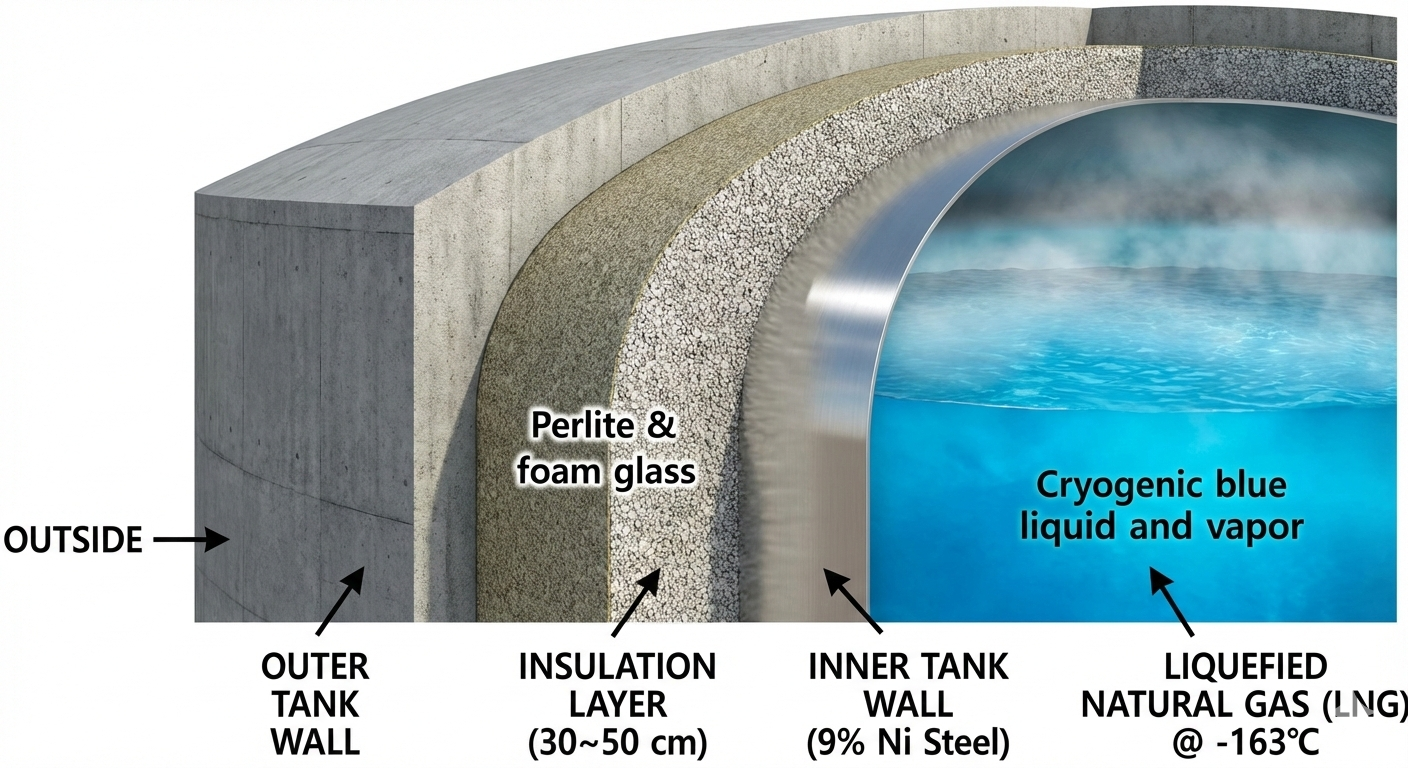

해설 LNG 저장탱크의 구조:

외부 ← 탱크 외벽 - 보온재층(30~50 cm) - 탱크 내벽 → 액화천연가스(-163℃)

보온재의 역할:

• 외부 열이 내부로 전달되는 것을 최소화
• LNG의 온도를 -163℃ 이하로 유지
• 열로 인한 기화(evaporation) 방지
• 저장 안정성 확보

보온재의 종류:

• 발포 우레탄, 펄라이트, 글래스우ール 등
• 핵심 요구사항: 열전도율 ≤ 0.06 W/(m·K)

암기팁

• "LNG = 극저온(-163℃) → 단열이 가장 중요"
• "LPG 저장탱크와 구별 (LNG가 훨씬 더 낮은 온도)"

주의할 함정

• "강도", "경량", "내구성" 등은 2차 특성
• "단열 = 열전도율 낮음" 개념 확실히

---

📊 빈출 주제 정리

주제 번호 중요도 2021년 1회

연소방식 (분젠식)	1	⭐⭐⭐⭐	-
정압기 기능 (감정폐)	2	⭐⭐⭐⭐⭐	-
안전거리 (굴뚝 30cm)	3	⭐⭐⭐⭐	O (2m)
탱크 침하 측정 (1년)	4	⭐⭐⭐⭐	-
긴급차단장치	5	⭐⭐⭐⭐⭐	O (4번)
자동차단장치 3부분	6	⭐⭐⭐⭐⭐	-
아세틸렌 용기 재질	7	⭐⭐⭐⭐	-
방폭구조 (내압방폭)	8	⭐⭐⭐⭐⭐	O (8번)
와셔/절연물 기능	9	⭐⭐⭐	-
PE밸브 SDR/압력	10	⭐⭐⭐⭐	-
압축기 장점 3가지	11	⭐⭐⭐⭐⭐	-
LNG 보온재 단열	12	⭐⭐⭐⭐	-

---

🎯 시험 전 최종 체크리스트

필수 암기 사항

• [ ] "감정폐" (정압기 3가지 기능) = 감압, 정압, 폐쇄
• [ ] "분젠식" = 제트로 공기 자동 흡입
• [ ] "0.3 m = 30 cm" (굴뚝 안전거리)
• [ ] "탱크 침하 = 1년 1회"
• [ ] "긴급차단장치 = 입구 전단 설치"
• [ ] "제어부 = 사람 키 높이" (검지상/차단중)
• [ ] "아세틸렌 = 탄소강"
• [ ] "내압방폭" (1종 LPG 충전소)
• [ ] "절연" (U볼트 고정장치)
• [ ] "SDR 17 = 0.25 ㎫"
• [ ] "압축기 3가지 장점" (빠름/회수/베이퍼락없음)
• [ ] "LNG = 단열 (열전도율 낮음)"

자주 틀리는 부분

• [ ] 화기 우회거리(2 m) vs 굴뚝 거리(0.3 m) 구분
• [ ] 용기 재검사 주기 vs 탱크 침하 측정 주기 구분
• [ ] 검지부 위치 (상단/중단/하단) 명확히
• [ ] 2021년 1회와 2회의 동일/유사 문제 구분

계산/비교 정리

• 정압기 기능: 감압(내려줌) - 정압(유지) - 폐쇄(막음)
• 자동차단장치: 검지부(상) - 제어부(중) - 차단부(하)
• PE밸브 SDR: 11 이하(0.4) > 17 이하(0.25) > 21 이하(0.2)
• 압축기 vs 펌프: 압축기가 시간/회수/베이퍼락 모두 우월
