가스기능사 작업형 2021년 1회 기출문제

가스기능사 작업형 2021년 1회 기출문제

---

1번

• 문제유형: 실무형 | 난이도: ⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐⭐ (거의 매년 출제)
• 관련 키워드: RMLD, 메탄검지기, 가스누출검사, 레이저, 도시가스

문제 내용

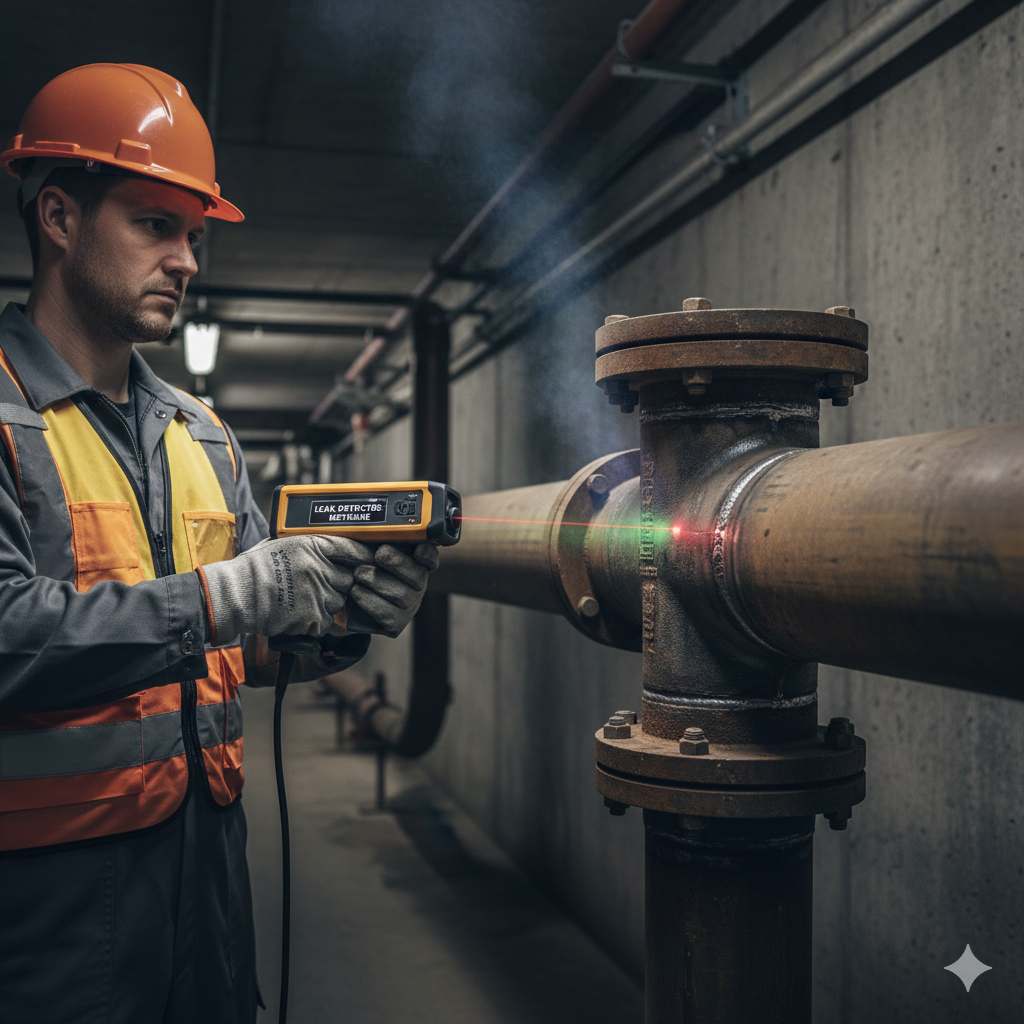

영상에서 레이져 메탄 검지기(RMLD: Remote Methane Leak Detector)를 이용하여
도시가스 배관의 T 조인트 butt 용접부를 검사하는 작업자의 업무를 기술하시오.

정답

• 메탄 가스누설검사
• 도시가스 배관 가스누출 검지

해설 RMLD는 원격 메탄 누설 감지기로, 레이저를 이용하여 배관의 용접부에서 누출되는 가스를 적외선으로 감지하는 비파괴 검사 기법입니다. T 조인트의 butt 용접부는 가스누출의 위험이 높은 구간으로, 이 부위를 중점적으로 검사합니다.

암기팁

• "레이저 + 배관 용접부 = 메탄 누설검사"로 연상
• RMLD 영상이 나오면 거의 확정 "가스누설검사"

주의할 함정

• "배관 점검", "배관 시공" 등 일반적인 답으로 하면 X
• 정확히 "누설검사" 또는 "누출검사"를 명시해야 함

---

2번

• 문제유형: 개념형 | 난이도: ⭐⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐
• 관련 키워드: 가스계량기, 화기, 우회거리, 안전거리

문제 내용

도시가스 사용시설에서 가스계량기와 화기(개방화염 취급 장소) 사이의
안전 우회거리는 얼마 이상이어야 하는가?

정답

• 2 m 이상

해설 도시가스 기술기준에서 정하는 가스계량기의 안전거리 기준:

• 화기와의 우회거리: 2 m 이상 (최중요)
• 전기계량기: 60 cm 이상
• 굴뚝/전기접속기: 30 cm 이상
• 절연 안 한 전선: 15 cm 이상

우회거리는 직선거리가 아니라 배관이 굽어지는 경로의 실제 거리를 의미합니다.

암기팁

• "화기 = 2 m"으로 먼저 암기
• 화기는 가장 먼 거리를 유지해야 한다는 논리로 이해

주의할 함정

• 가스계량기와 전기계량기의 거리(60 cm)와 혼동 주의
• "직선거리"가 아니라 "우회거리" 개념 이해 필수

---

3번

• 문제유형: 개념형 | 난이도: ⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐
• 관련 키워드: 정압기실, 가스누출검지기, 검지기 개수, 설치 기준

문제 내용

도시가스 정압기실에 설치되는 가스누출검지기(검지부)의
최소 개수 설치 기준을 쓰시오.

정답

• 바닥면 둘레 20 m에 대하여 1개 이상 설치

해설 정압기실 내부에서 가스가 누출되었을 때 신속하게 감지하기 위해 검지기를 설치합니다.

• 검지부는 바닥면에 가깝게 설치 (LPG는 공기보다 무거움)
• 설치 밀도: 약 20 m 둘레마다 1개
• 정압기실이 넓을수록 더 많은 검지기 필요

계산 예시

• 정압기실 바닥면 둘레 60 m → 최소 3개 필요 (60÷20=3)

암기팁

• "20 m마다 1개" 숫자 암기
• 정압기실의 가로, 세로 합산한 둘레 개념 이해

주의할 함정

• 면적과 둘레를 혼동하지 말 것
• "바닥면" 설치를 명확히 해야 함 (천정 X)

---

4번

• 문제유형: 개념형 | 난이도: ⭐⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐⭐
• 관련 키워드: 긴급차단장치, ESV, SSV, 정압기실, 기능

문제 내용

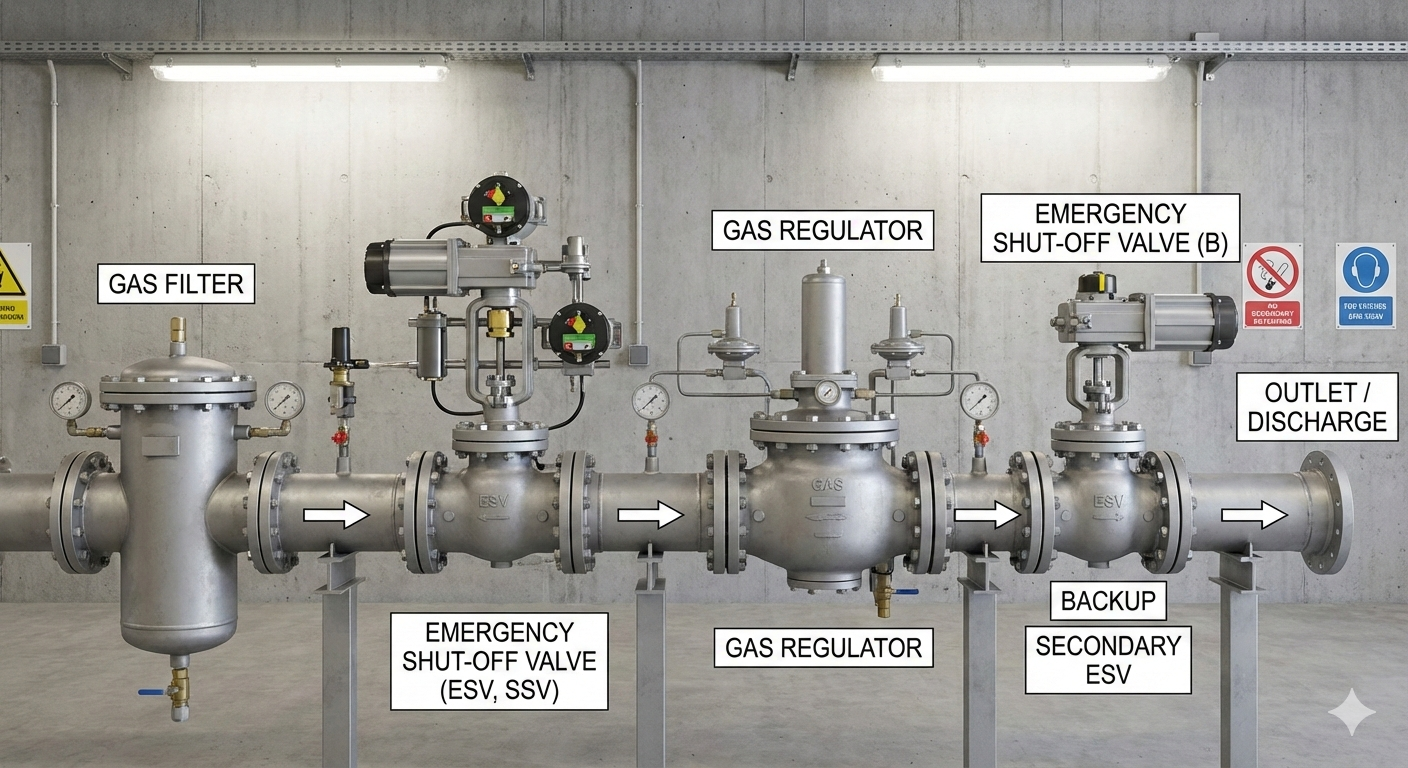

도시가스 정압기실의 정압기 전단(입구 측)에 설치되는
C 장치의 (가) 명칭과 (나) 용도를 기술하시오.

정답

• (가) 명칭: 긴급차단장치 (= 긴급차단밸브, ESV, SSV)
• (나) 용도: 이상 발생 시 가스 공급을 차단

해설 정압기실 배관 구성:

• 필터 → 긴급차단장치 (C) → 정압기 → 긴급차단장치 (B) → 배출
• 1차 긴급차단장치: 고압측 보호 (정압기 입구 전)
• 2차 긴급차단장치: 저압측 보호 (정압기 출구 후)

긴급차단장치는 화재, 가스누출 등 이상사태 발생 시 자동으로 작동하여 가스 공급을 차단합니다.

암기팁

• "긴급차단 = 이상 시 가스 정지" 키워드 연결
• ESV(Emergency Shutoff Valve), SSV(Safety Shutdown Valve) 약자 암기

주의할 함정

• 정압기 자체와 혼동하지 말 것
• "긴급차단장치"의 위치(입구 vs 출구)를 정확히 구분

---

5번

• 문제유형: 개념형 | 난이도: ⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐⭐
• 관련 키워드: PE관, 융착이음, 맞대기 융착, Butt Fusion, 비드

문제 내용

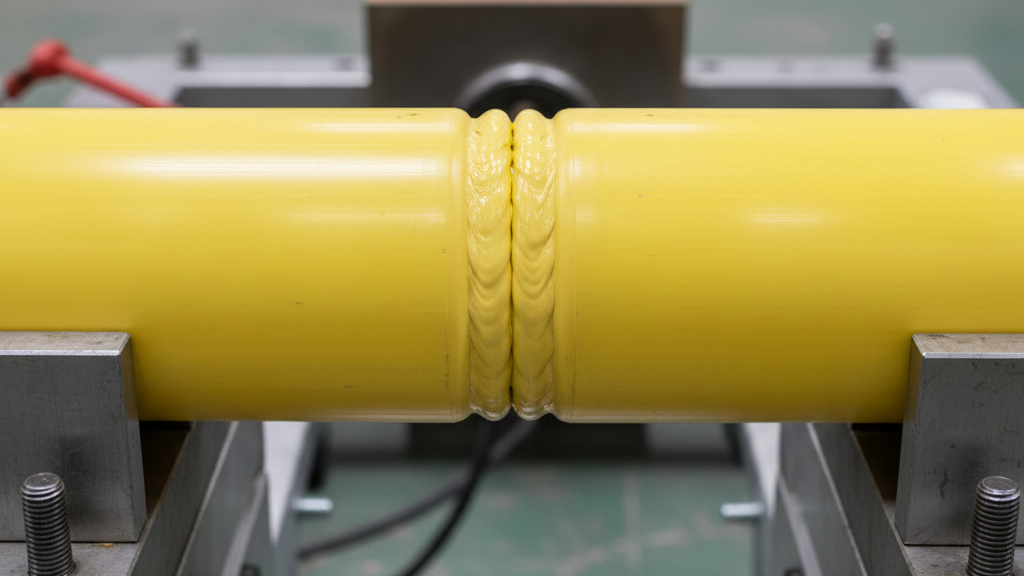

영상에서 보이는 노란색 PE 배관의 융착이음 종류를 기술하시오.

정답

• 맞대기 융착 (Butt Fusion)

해설 PE관 융착이음 3가지:

1. 새들 융착 (Saddle Fusion): 대구경 배관에 작은 배관을 옆에서 연결
2. 맞대기 융착 (Butt Fusion): 같은 크기 두 배관을 끝과 끝으로 연결 (가장 일반적)
3. 소켓 융착 (Socket Fusion): 한쪽 배관이 다른 배관 안으로 들어가 연결

맞대기 융착은 가열판으로 양쪽 배관 끝을 녹인 후 압착하여 비드(용융부)가 형성됩니다.

암기팁

• "새맞소" = 새들, 맞대기, 소켓 (암기 순서)
• "맞대기 = 끝과 끝" 이미지

주의할 함정

• 영상에서 비드가 보이면 열융착(맞대기, 새들)
• 비드가 없으면 전기융착 가능

---

6번

• 문제유형: 개념형 | 난이도: ⭐⭐⭐ | 우선순위: 중점
• 빈출도: ⭐⭐⭐
• 관련 키워드: 고압가스 용기, 재검사, 10년 경과, 내용적 500L 미만

문제 내용

고압가스 충전용기 중 내용적 500 L 미만인 용기가
10년 경과한 경우의 재검사 주기는 몇 년 마다인가?

정답

• 3년

해설 고압가스 용기 재검사 주기 규정:

• 내용적 500 L 이상: 5년
• 내용적 500 L 미만:
  • 처음 10년: 5년마다
  • 10년 경과 후: 3년마다 ← 더 자주 검사 필요

용기가 오래될수록 부식, 손상 위험이 높아져 검사 주기가 단축됩니다.

암기팁

• "10년 경과 → 3년으로 단축" 암기
• 시간 경과 → 더 자주 검사라는 논리

주의할 함정

• 10년 미만(5년)과 10년 경과(3년)를 혼동하지 말 것
• 내용적 500 L 기준선 명확히 할 것

---

7번

• 문제유형: 실무형 | 난이도: ⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐
• 관련 키워드: 누출검사, 수압시험, 부탄가스, 용기 검사

문제 내용

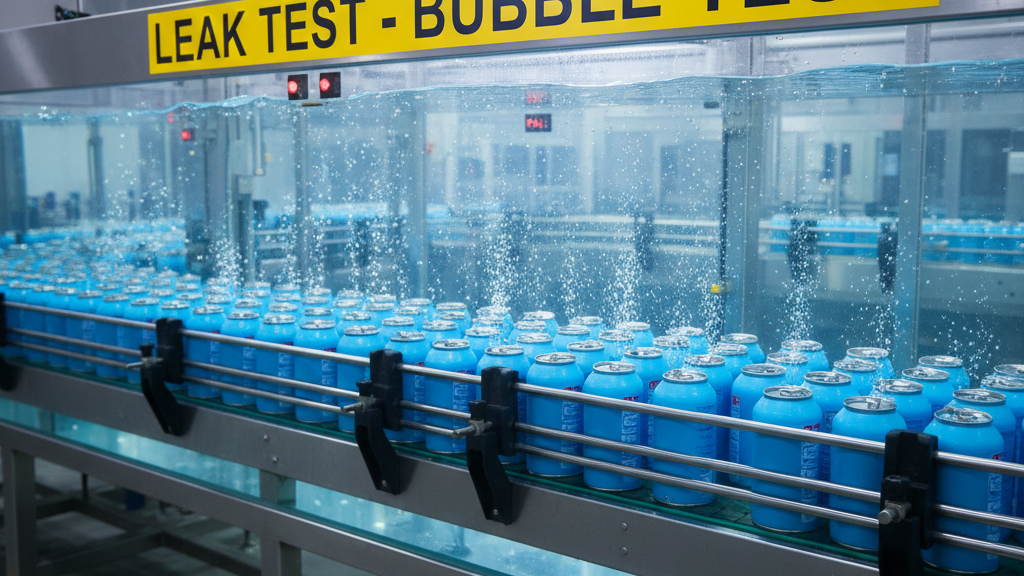

영상에서 많은 수의 휴대용 부탄가스가 레일을 타고
물 속을 통과하는 모습을 보여준다. 이 검사의 종류는?

정답

• 누출검사 (= 누수 검사, 수압 검사)

해설 부탄가스 등 고압용기의 누출 여부를 확인하는 검사:

• 용기를 물에 담그고 기압을 가하면, 누출부에서 기포가 발생
• 비파괴 검사 중 가장 간단한 방법
• 완성된 용기의 최종 검사 단계에서 수행

암기팁

• "물에 담근 영상 = 누출검사" 즉시 연상
• 버블 테스트(bubble test)라고도 함

주의할 함정

• "수압시험"이라고 부르기도 하지만, 정확한 용어는 "누출검사"

---

8번

• 문제유형: 실무형 | 난이도: ⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐⭐
• 관련 키워드: 방폭구조, 내압방폭, 1종 시설, 천정등, 스위치

문제 내용

LPG 충전소(1종 시설)의 강화플라스틱으로 덮힌 천정등(A)의
방폭구조 종류 명칭을 쓰시오.

정답

• 내압방폭구조 (Pressurised Type, Ex p)

해설 방폭 전기기기의 구조 5가지:

1. 내압방폭 (Ex d): 용기 내부 폭발에 견디는 강한 구조
2. 유입방폭 (Ex e): 폭발성 기체 유입을 방지하는 구조
3. 안전증방폭 (Ex s): 안전 장치로 폭발을 억제
4. 압력방폭 (Ex p): 내부에 보호가스 압입
5. 본질안전 (Ex i/ib): 극저전력으로 점화 불가

LPG 충전소의 천정등은 강한 강화플라스틱 용기로 내부 폭발에 견디는 내압방폭구조입니다.

암기팁

• "1종 시설 + 강화플라스틱 = 내압방폭"
• "내압" = 내부 폭발 견디는 강한 구조

주의할 함정

• 1종/2종 시설에 따라 방폭구조가 다름
• 스위치(B)는 설비 바깥에 있으므로 방폭 요구 X

---

9번

• 문제유형: 개념형 | 난이도: ⭐⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐
• 관련 키워드: 배관 부식방지, 전기방식법, 외부전원법, 전위측정, 터미널박스

문제 내용

도시가스 지하 매설 배관의 부식방지를 위해
외부전원법이 적용된 경우, 전위측정용 터미널박스(T/B)의
설치 간격은 얼마 이상이어야 하는가?

정답

• 500 m 이내

해설 전기방식법에 따른 터미널박스 설치 간격:

• 희생양극법: 300 m 이내
• 배류법: 300 m 이내
• 외부전원법: 500 m 이내 (가장 덜 자주)

외부전원법이 가장 효율적이므로 설치 간격이 넓습니다.

암기팁

• "외부전원 = 500 m (가장 넓음)"
• "희생양극/배류 = 300 m (더 자주)"

주의할 함정

• 300 m과 500 m을 혼동하지 말 것
• 어느 방식인지 먼저 판단해야 함

---

10번

• 문제유형: 개념형 | 난이도: ⭐⭐⭐ | 우선순위: 중점
• 빈출도: ⭐⭐⭐
• 관련 키워드: 비파괴검사, RT(방사선투과), 장점, 단점, 결함 검출

문제 내용

비파괴검사 중 방사선투과검사(RT: Radiographic Test)의
장점을 3가지 기술하시오. (5점)

정답

1. 내부 결함 검출 가능
2. 결함의 모양, 크기를 명확히 알 수 있음
3. 검사 결과를 필름/이미지로 기록 유지 가능

해설 RT의 특징:

• 장점: 내부 결함 검출, 기록 유지, 정확도 높음
• 단점: 장비 고가, 방사선 방호 필요, 고온/두꺼운 곳 부적당, 선에 평행한 크랙은 검출 불가

암기팁

• "RT = 내부 + 기록" 키워드
• UT(초음파): 빠르고 저렴
• MT(자분): 표면 검사
• PT(침투): 표면 검사

주의할 함정

• 3가지를 모두 기술해야 5점 획득
• 단점도 함께 숙지할 것

---

11번

• 문제유형: 개념형 | 난이도: ⭐⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐⭐
• 관련 키워드: LPG 자동차 충전소, 충전호스, 가스주입기, 안전장치

문제 내용

LPG 자동차용 충전소의 충전 호스 관련 기준을 채우시오. (5점)
(가) 충전호스에 부착하는 가스주입기는 ( ) 형으로 한다.
(나) 충전기의 충전호스는 ( ) m 이내이고,
    과도한 ( )이 작용하였을 때 분리되는
    안전장치를 설치할 것.

정답

• (가): 원터치형 (One-touch type)
• (나): 5 m / 인장력

해설 LPG 자동차 충전소의 안전기준:

• 가스주입기: 원터치형으로 완전한 접속이 이루어지지 않으면 차단
• 충전호스 길이: 5 m 이내 (작업자 안전)
• 세이프티 커플링: 인장력 작용 시 자동 분리

암기팁

• "5 m" 숫자 확실히 암기
• "원터치 + 인장력" 안전 장치 개념

주의할 함정

• "강도"가 아니라 "인장력" 정확히
• LPG 탱크로리와 자동차 충전소 기준 구분

---

12번

• 문제유형: 개념형 | 난이도: ⭐ | 우선순위: 필수
• 빈출도: ⭐⭐⭐⭐⭐
• 관련 키워드: LPG 저장소, 환기구, 통풍면적, 개별 환풍구, 면적 계산

문제 내용

LPG 저장소의 개별 환풍구 면적은 최대 몇 ㎠으로 해야 하는가?

정답

• 2,400 ㎠ 이하

해설 LPG 저장소 환기 기준:

• 개별 환풍구 면적: 최대 2,400 ㎠ 이하
• 총 통풍면적: 바닥면적 1 ㎡당 300 ㎠ 이상
  • 예: 100 ㎡ 저장소 → 30,000 ㎠ 이상 필요
  • 환풍구 최소 13개 필요 (30,000 ÷ 2,400 ≒ 13개)

환기구가 크면 구조 강도가 약해지고, 너무 많으면 비용이 증가하므로 개별 크기 제한

암기팁

• "2,400 ㎠" 숫자 정확히 암기
• "1 ㎡ = 300 ㎠" 비율식 암기

주의할 함정

• "300 ㎠/㎡"와 "2,400 ㎠/개" 혼동하지 말 것
• 단위 ㎠와 ㎡ 정확히 구분

---

📊 빈출 주제 정리

주제 번호 중요도

가스누설검사 (RMLD)	1	⭐⭐⭐⭐⭐
안전거리 기준	2	⭐⭐⭐⭐⭐
가스검지기 설치	3	⭐⭐⭐⭐
긴급차단장치	4	⭐⭐⭐⭐⭐
PE관 융착이음	5	⭐⭐⭐⭐⭐
용기 재검사 주기	6	⭐⭐⭐
누출검사	7	⭐⭐⭐⭐
방폭구조	8	⭐⭐⭐⭐⭐
터미널박스 간격	9	⭐⭐⭐⭐
비파괴검사	10	⭐⭐⭐
충전호스 기준	11	⭐⭐⭐⭐⭐
환기구 면적	12	⭐⭐⭐⭐⭐

---

🎯 시험 전 최종 체크리스트

• [ ] "2 m" (화기 우회거리) 암기
• [ ] "20 m마다 1개" (검지기) 암기
• [ ] "새맞소" (PE관 융착 3가지) 암기
• [ ] "내압방폭" (LPG 충전소) 암기
• [ ] "500 m" (외부전원법) vs "300 m" (희생양극/배류법)
• [ ] "2,400 ㎠" (환풍구 면적) 암기
• [ ] "5 m" (충전호스) 암기
• [ ] 방폭구조 5가지 구분
• [ ] 용기 재검사 주기 (10년 미만 5년 vs 10년 경과 3년)
