가스기능사 작업형 2025년 4회 기출문제

문제 1

• 문제번호 1 | 계산형 | 난이도 ⭐⭐⭐⭐ | 우선순위 필수
• 빈출도: ⭐⭐⭐⭐ (매년 1회 이상, 초저온 용기 침입열량 최빈출)
• 관련 키워드: 초저온 용기, 침입열량, 단열성능시험, 기화잠열, 비등점

문제 내용

내용적이 500 ℓ인 초저온 용기에 250 kg의 액화산소를 외기온도 20℃에서 20시간 방치했더니, 220 kg의 액화산소가 남았다.
(가) 이 용기의 침입열량 J/(h ℃ ℓ) 값과
(나) 단열성능시험 합격여부를 쓰시오. (단, 기화잠열 : 213,526 J/kg, 산소의 비등점은 -183℃)

정답

(가) 3.16 J/(h ℃ ℓ)
(나) 기준인 2.09 J/(h ℃ ℓ)을 초과하므로 불합격

해설

침입열량 계산 공식:

침입열량 = 기화잠열(J/kg) × 증발량(kg) ÷ 온도차(℃) ÷ 내용적(ℓ) ÷ 방치시간(h)

= 213,526 × (250 - 220) ÷ (20 - (-183)) ÷ 500 ÷ 20
= 213,526 × 30 ÷ 203 ÷ 500 ÷ 20
= 6,405,780 ÷ 203 ÷ 500 ÷ 20
= 3.16 J/(h ℃ ℓ)

단열성능시험 합격 기준 (J/(h ℃ ℓ) 단위 변환 적용):

• 내용적 1000 ℓ 이상: 0.002 ㎉/(h ℃ ℓ) → 8.37 J/(h ℃ ℓ) 이하
• 내용적 1000 ℓ 미만: 0.0005 ㎉/(h ℃ ℓ) → 2.09 J/(h ℃ ℓ) 이하

이 용기의 내용적은 500 ℓ(1000 ℓ 미만)이므로 기준값은 2.09 J/(h ℃ ℓ) 이하. 계산 결과 3.16 > 2.09이므로 불합격.

암기팁

침입열량 = 잠열 × 증발량 ÷ 온도차 ÷ 내용적 ÷ 시간 1000 ℓ 기준으로 합격 기준값이 달라짐! 1000 ℓ 미만 → 2.09 J/(h ℃ ℓ) 이하 (더 엄격) 단위 변환: ㎉ → J 변환 시 × 1000 ÷ 0.239

주의할 함정

❌ 온도차 계산 시 부호 실수 주의 → 20 - (-183) = 203℃ (빼기 마이너스 = 더하기) ❌ 내용적 1000 ℓ 기준으로 합격 기준값이 다름 → 문제에서 내용적 확인 필수 ❌ 단위를 J/(h ℃ ℓ)로 맞추지 않으면 오답 → ㎉ 기준이 아닌 J 기준으로 계산

---

문제 2

• 문제번호 2 | 서술형 | 난이도 ⭐⭐⭐ | 우선순위 필수
• 빈출도: ⭐⭐⭐ (3~4회)
• 관련 키워드: 사방밸브, 4방밸브, 4 way valve, 왕복식 압축기, LPG 이송설비

문제 내용

다음 영상에서 보이는 B의 (가) 명칭과 (나) 기능을 쓰시오. (A: 왕복식 압축기, B: 압축기에 달린 밸브 장치)

정답

(가) 사방밸브 (4방밸브, 4 way valve)
(나) LP가스 이송설비 중 압축기의 부속장치로서 토출측과 흡입측을 전환시키며, 액송과 가스회수를 한 동작으로 할 수 있는 것

해설

사방밸브(4 way valve)는 유체가 흐르는 방향을 전환하는 밸브입니다. LPG 이송용 압축기에서는 흡입 측과 토출 측을 전환하여 두 가지 모드로 운전이 가능합니다.

• 액송 모드: 액화가스를 탱크에서 탱크로 이송
• (잔)가스 회수 모드: 배관 또는 탱크의 잔류 가스를 회수

일반 십자형 사방밸브와 달리, LP가스 이송용 압축기에 부착된 사방밸브는 길다란 형태입니다.

암기팁

사방밸브 = 흡입↔토출 전환 → 액송 + 가스회수 동시 가능 '방향을 바꿔서 두 가지 일을 한 번에'로 기억! 4 way = 4방향 = 사방(四方)

주의할 함정

❌ (나) 기능에서 "방향 전환"만 쓰면 불완전 → 액송과 가스회수를 모두 언급해야 함 ❌ '삼방밸브(3 way valve)'와 혼동 주의 → 방향 수가 다름

---

문제 3

• 문제번호 3 | 단답형 | 난이도 ⭐⭐ | 우선순위 필수
• 빈출도: ⭐⭐⭐ (3~4회)
• 관련 키워드: 전위측정용 터미널박스, T/B, 전기방식, 전위차, 도시가스

문제 내용

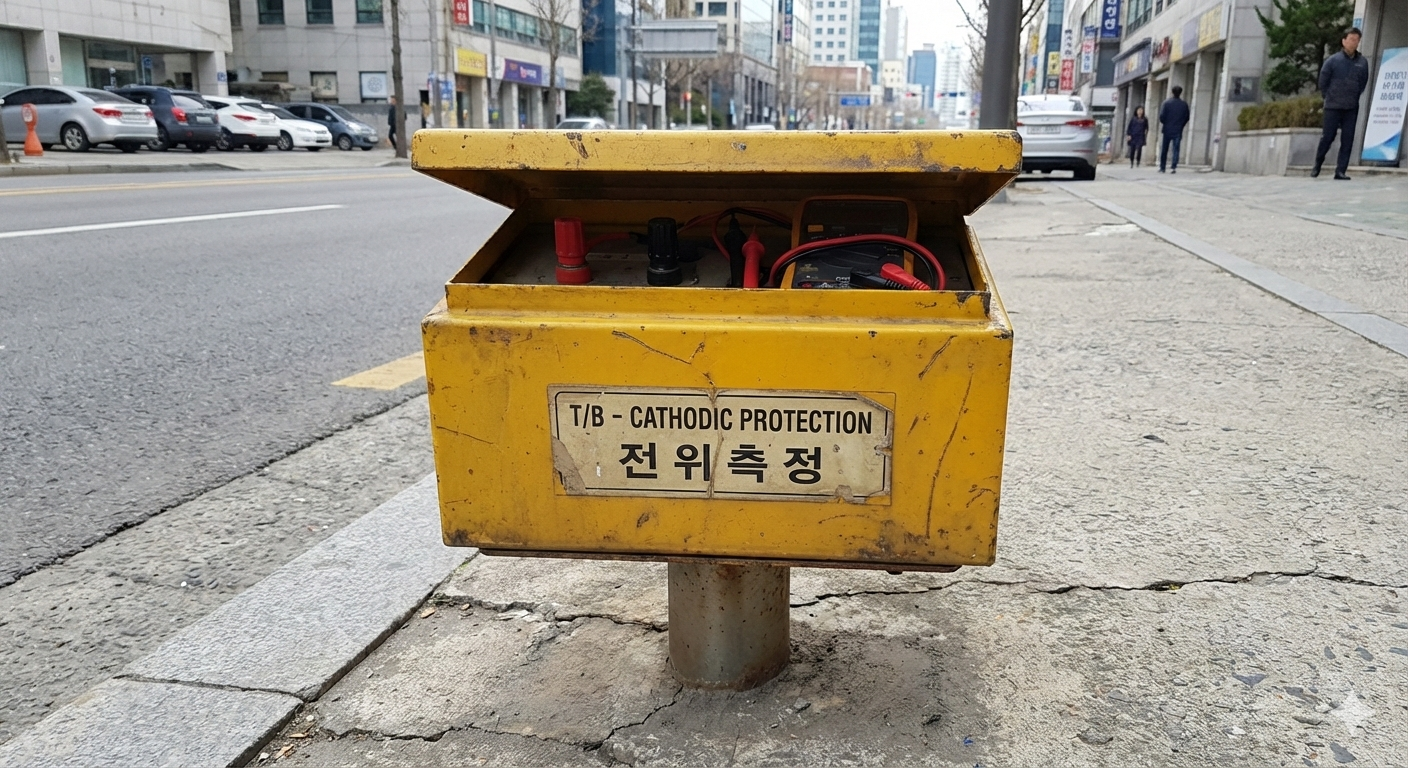

영상에서 보이는 설비는 무엇을 측정하기 위한 것인지 쓰시오. (도로에 설치된 전위측정용 터미널박스 T/B)

정답

(도시가스시설의) 전위 (= 전위차)

해설

전위측정용 터미널박스(T/B, Terminal Box)는 도시가스 매설배관의 전기방식 효과를 확인하기 위해 도로변에 설치하는 장치입니다. 배관의 **전위(전위차)**를 측정하여 전기방식이 적절하게 이루어지고 있는지 점검하는 데 사용됩니다.

전위 측정은 전기방식 관리의 핵심으로, 기준값 이상의 방식 전위가 유지되어야 배관 부식을 방지할 수 있습니다.

암기팁

T/B(터미널박스) = 도로에 설치 = 전위(전위차) 측정 전기방식 → 부식 방지 → 전위 확인이 핵심! '도로에 있는 작은 함 = 전위 체크포인트'로 기억

주의할 함정

❌ '전류 측정'이라고 쓰면 오답 → 측정 대상은 전위(전위차) ❌ '전기방식'이 목적이고, 터미널박스는 그 확인 수단임을 구분

---

문제 4

• 문제번호 4 | 단답형 | 난이도 ⭐⭐ | 우선순위 필수
• 빈출도: ⭐⭐⭐ (3~4회)
• 관련 키워드: LPG 지하 저장탱크실, 천장 두께, 철근콘크리트, 구조 기준

문제 내용

액화석유가스 용기 저장에 사용되는 지하 저장탱크실의 천장 두께를 얼마(cm) 이상으로 해야 하는지 쓰시오.

정답

30 cm 이상

해설

액화석유가스(LPG) 지하 저장탱크실은 폭발·화재 시 피해를 최소화하기 위해 철근콘크리트 구조로 시공하며, 천장 두께는 30 cm 이상이어야 합니다. 이는 외부 충격 및 폭발 압력에 견딜 수 있는 구조적 안전 기준입니다.

암기팁

지하 저장탱크실 천장 두께 = 30 cm 이상 '삼십 센티미터 콘크리트 천장' → 30! 벽 두께(30 cm)와 함께 세트로 외우세요

주의할 함정

❌ "20 cm", "25 cm"으로 착각 → 30 cm 이상이 정답 ❌ 단위(cm)와 '이상' 빠뜨리지 않도록 주의

---

문제 5

• 문제번호 5 | 단답형 | 난이도 ⭐⭐ | 우선순위 필수
• 빈출도: ⭐⭐⭐⭐ (매년 출제, 이격거리 기준 최빈출)
• 관련 키워드: 가스계량기, 전기계량기, 이격거리, 설치 기준

문제 내용

도시가스 사용시설에서 가스계량기와 전기계량기의 이격거리는 얼마(cm) 이상으로 해야 하는가?

정답

60 cm 이상

해설

가스계량기와 전기설비의 이격거리 기준 (KGS 기준):

전기설비 종류 이격거리

전기계량기 및 전기개폐기	60 cm 이상
굴뚝·전기점멸기·전기접속기	30 cm 이상
절연조치를 하지 않은 전선	15 cm 이상

암기팁

60 / 30 / 15 → '육삼일오' 순서로 외우기! 전기계량기·개폐기 = 60 cm (가장 크다!) 점멸기·접속기 = 30 cm (반으로 줄어) 전선(비절연) = 15 cm (또 반으로 줄어)

주의할 함정

❌ 전기점멸기(스위치)와 전기계량기를 혼동 → 계량기·개폐기는 60 cm, 점멸기는 30 cm ❌ "30 cm"로 착각 → 전기계량기는 60 cm

---

문제 6

• 문제번호 6 | 단답형 | 난이도 ⭐⭐ | 우선순위 필수
• 빈출도: ⭐⭐⭐ (3~4회)
• 관련 키워드: 방호벽, LPG 저장탱크, 보호 구조물, 안전거리

문제 내용

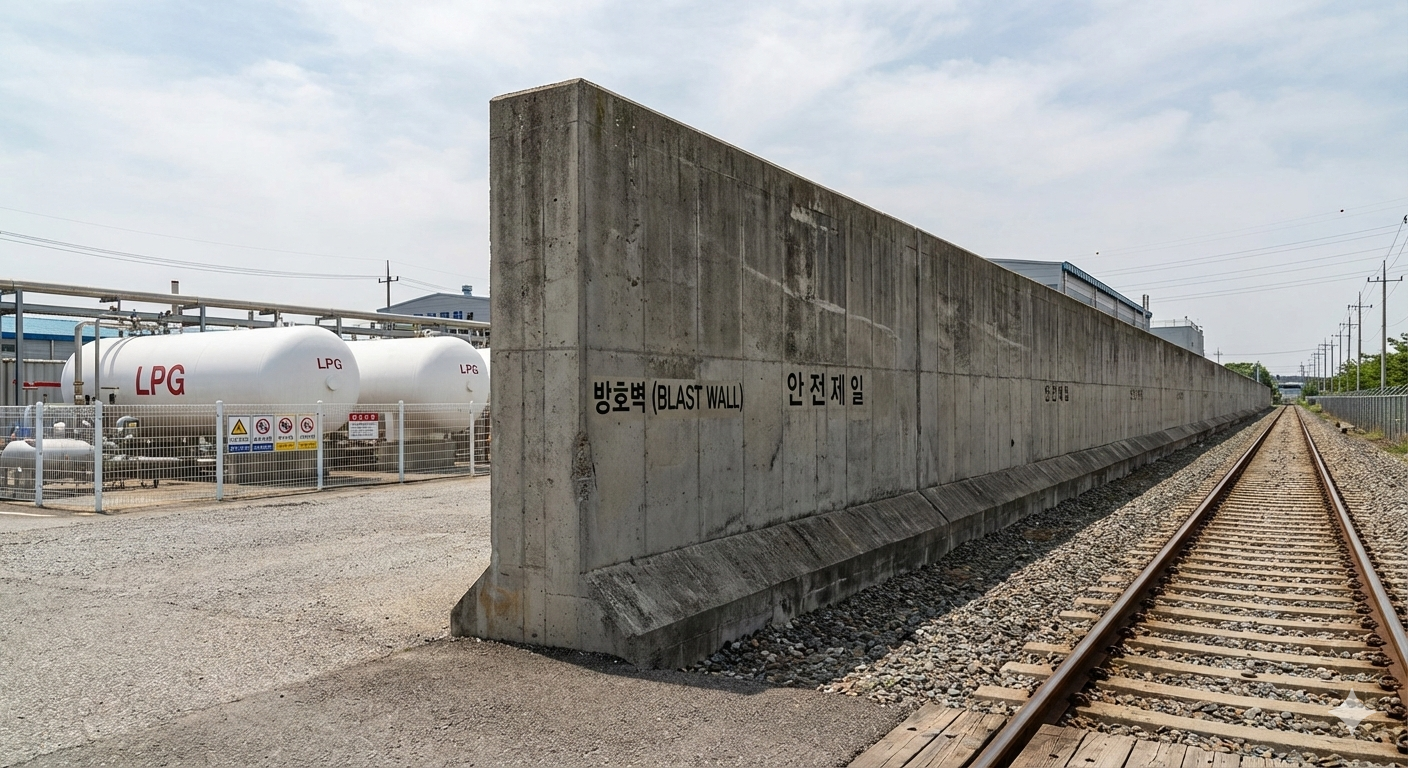

화면에서 지시하는 물체의 이름을 쓰시오. (LPG 저장탱크와 철로 사이에 설치된 철근콘크리트 벽)

정답

방호벽

해설

방호벽은 LPG 저장탱크, 가스 충전소 등 가스 시설과 인접한 도로, 철로, 주거지역 등 사이에 설치하는 구조물입니다. 가스 시설에서 폭발·화재가 발생했을 때 충격파나 화염이 외부로 전파되는 것을 차단하고, 외부의 충격(차량 충돌, 열차 탈선 등)으로부터 가스 시설을 보호하는 역할을 합니다.

방호벽 재질: 철근콘크리트, 콘크리트 블록, 강판 등

암기팁

방호벽 = 탱크와 외부 사이의 보호 벽 '방어하고 보호하는 벽' → 방호(防護)벽 LPG 탱크 주변, 철로·도로 옆에 있으면 방호벽!

주의할 함정

❌ '방화벽'과 혼동 주의 → 방화벽은 화재 확산 방지 / 방호벽은 충격·폭발 차단 ❌ '보호벽'이라고 쓰면 감점 가능 → 정확한 명칭 방호벽 사용

---

문제 7

• 문제번호 7 | 단답형 | 난이도 ⭐⭐⭐ | 우선순위 중점
• 빈출도: ⭐⭐⭐ (3~4회)
• 관련 키워드: 이형질 이음관, Transition Fitting, T/F, PE관, 강관 연결

문제 내용

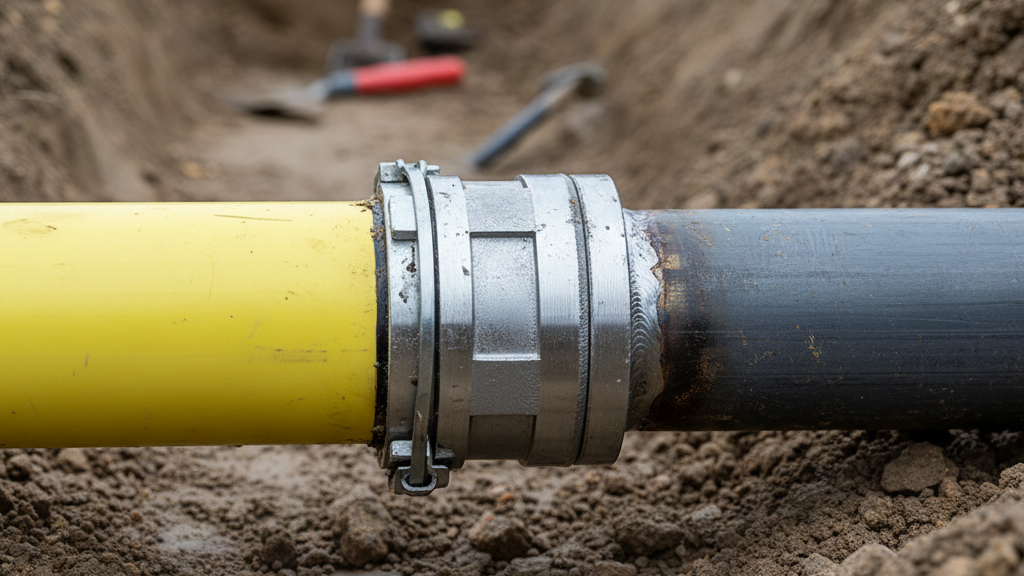

다음 배관 부속 명칭을 영문 또는 영문 약자로 쓰시오. (회색 강관과 노란색 PE관이 겹쳐서 연결된 이음 부속)

정답

T/F (또는 Transition Fitting)

해설

이형질 이음관(Transition Fitting, T/F)은 서로 재질이 다른 배관, 특히 강관(철관)과 폴리에틸렌(PE)관을 연결할 때 사용하는 이음 부속입니다. 도시가스 배관 공사에서 지하 매설 PE관과 지상 강관을 연결하는 구간에 주로 사용됩니다.

• T/F: Transition Fitting의 약자
• 한쪽은 PE관 전기융착, 다른 쪽은 강관 나사 또는 용접 연결

암기팁

T/F = Transition Fitting = 이형질(異形質) 이음관 '두 가지 다른 재질을 이어준다' → Transition(전환/변환) 노란 PE관 + 회색 강관 = T/F!

주의할 함정

❌ 'T/F'를 'T/B(터미널박스)'와 혼동 주의 → T/F는 배관 이음쇠 ❌ 한글로 '이형질 이음관'도 정답이지만, 문제에서 영문 또는 약자를 요구하므로 T/F 또는 Transition Fitting으로 기재

---

문제 8

• 문제번호 8 | 단답형 | 난이도 ⭐⭐ | 우선순위 필수
• 빈출도: ⭐⭐⭐⭐ (매년 출제, 가스미터 형식 최빈출)
• 관련 키워드: 가스미터, 터빈식, 막식, 유량계, turbine flow meter

문제 내용

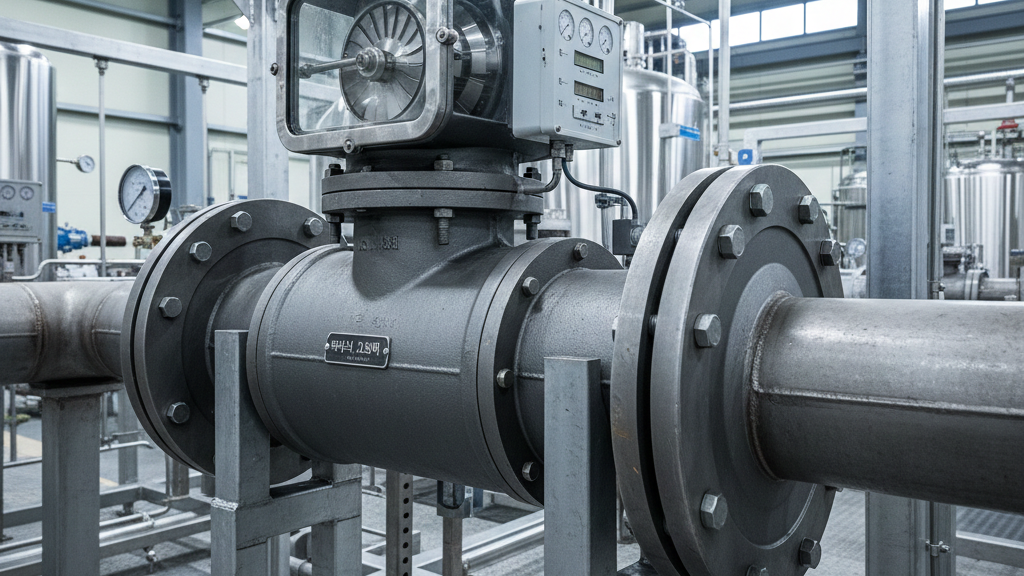

영상에서 2번 가스미터의 형식(명칭)을 쓰시오. (1번: 막식 가스미터, 2번: 대형 플랜지 연결 가스미터)

정답

터빈식 (가스미터) (= turbine flow meter)

해설

가스미터(유량계)의 주요 종류:

• 막식(다이어프램식): 가정용, 소형. 내부 막의 팽창·수축으로 유량 측정. 저유량에 적합
• 터빈식: 중·대형 산업용. 유체 흐름에 의해 터빈이 회전하고 회전수로 유량 측정. 대유량에 적합
• 로터리식: 회전자 2개가 맞물려 회전하며 측정
• 와류식(보텍스): 와류 발생 주기로 유량 측정

암기팁

막식 = 가정용 소형 / 터빈식 = 산업용 대형 영상에서 크고 플랜지 연결이면 → 터빈식 작고 투명 창이 있으면 → 막식

주의할 함정

❌ '터빈형'이라고 쓰면 감점 가능 → 터빈식이 정확한 표현 ❌ 영상에서 두 가스미터 중 어느 것을 묻는지 번호 확인 필수

---

문제 9

• 문제번호 9 | 단답형 | 난이도 ⭐⭐ | 우선순위 필수
• 빈출도: ⭐⭐⭐⭐ (매년 출제, 점검 주기 최빈출)
• 관련 키워드: 압력조정기, 안전점검 주기, 도시가스 사용시설, 공급시설

문제 내용

영상 관련하여, 도시가스 사용시설 중 "압력조정기"의 안전점검 주기를 쓰시오.

정답

1년에 1회 이상

해설

압력조정기 안전점검 주기 비교:

구분 점검 주기

도시가스 공급시설	6개월에 1회 이상
도시가스 사용시설	1년에 1회 이상

공급시설이 사용시설보다 더 자주 점검합니다. 공급시설은 다수에게 가스를 공급하는 설비이므로 더 엄격한 관리가 필요하기 때문입니다.

암기팁

공급시설 = 6개월(반기) 1회 / 사용시설 = 1년 1회 '공급이 더 자주, 사용은 1년에 한 번'으로 기억! 공(급) → 6개월 / 사(용) → 12개월 (두 배 차이)

주의할 함정

❌ 공급시설과 사용시설 점검 주기를 반대로 쓰는 경우 → 문제가 '사용시설'인지 '공급시설'인지 확인 필수 ❌ "2년에 1회"로 착각 → 사용시설도 1년에 1회 이상

---

문제 10

• 문제번호 10 | 단답형 | 난이도 ⭐⭐⭐ | 우선순위 필수
• 빈출도: ⭐⭐⭐ (3~4회)
• 관련 키워드: 방폭구조, 내압 방폭, 1종 장소, LPG 충전소, 방폭 등기구

문제 내용

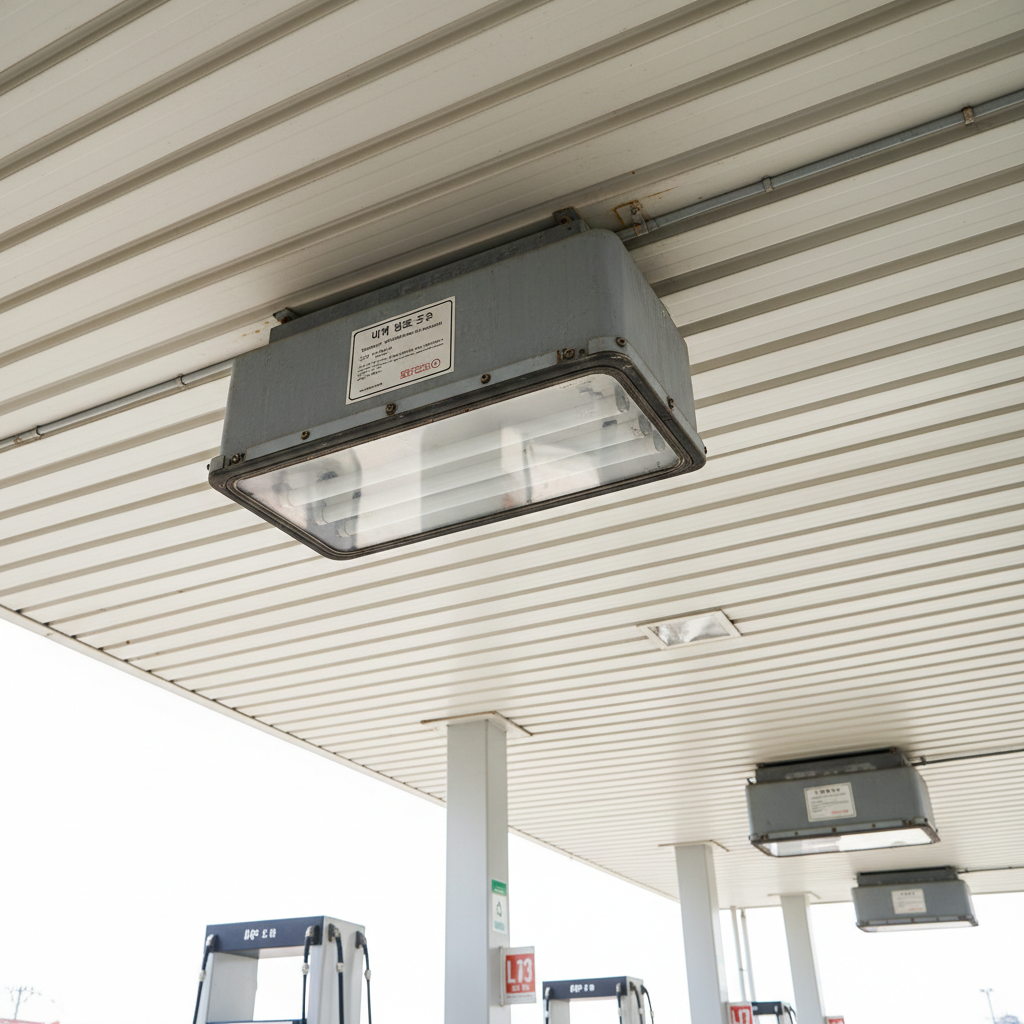

동영상의 A 설비의 방폭구조 종류 명칭을 쓰시오. (단, 1종 시설이다.) (A: LPG 충전소 내부 강화플라스틱 천정등)

정답

내압 방폭 구조

해설

방폭구조의 종류:

방폭구조 종류 특징

내압(d) 방폭 구조	폭발 시 외부로 화염 전파 차단. 1종 장소 사용 가능
압력(p) 방폭 구조	내부에 보호 가스를 주입해 외부 가스 침입 차단
유입(o) 방폭 구조	절연유에 전기부품 침지
안전증(e) 방폭 구조	점화원 발생 가능성을 줄인 구조. 2종 장소 주로 사용
본질안전(ia/ib) 방폭 구조	전기 에너지 자체를 최소화

1종 장소(폭발성 가스가 정상 운전 중 존재할 가능성이 있는 장소)에는 내압 방폭 구조(d) 등기구를 사용합니다.

암기팁

1종 장소 = 내압 방폭 구조 '내(부)압(력)으로 폭발을 막는다' → 내압 방폭 LPG 충전소 내부 등기구 = 1종 = 내압 방폭!

주의할 함정

❌ '안전증 방폭'은 주로 2종 장소 → 1종에는 내압 방폭 ❌ '방폭 구조'라고만 쓰면 불완전 → 내압 방폭 구조 전체 명칭 필수

---

문제 11

• 문제번호 11 | 단답형 | 난이도 ⭐⭐ | 우선순위 필수
• 빈출도: ⭐⭐⭐ (3~4회)
• 관련 키워드: 새들 융착, Saddle Fusion, PE관, 티뽑기, 가지배관

문제 내용

화면에서 표시되는 (가) 융착이음의 이름을 쓰시오. (대구경 노란색 PE배관 중간에 옆으로 구멍을 뚫어 가지배관을 연결하는 방식)

정답

새들 (융착) (Saddle Fusion)

해설

새들 융착(Saddle Fusion)은 폴리에틸렌(PE) 배관의 중간 부분에 가지배관을 연결할 때 사용하는 융착 이음 방법입니다. 안장(Saddle) 모양의 이음쇠를 기존 배관 위에 올려놓고 전기열을 이용해 접합합니다. 현장에서는 '티뽑기', '뽕따기'라고도 부릅니다.

PE관 융착 이음 종류:

• 맞대기 융착(Butt Fusion): 관 단면끼리 맞대어 접합
• 소켓 융착(Socket Fusion): 소켓에 삽입하여 접합
• 새들 융착(Saddle Fusion): 중간 분기 시 사용 ← 이 문제
• 전기 융착(Electrofusion, EF): 전기열선이 내장된 피팅 사용

암기팁

새들 = 안장(Saddle) 모양 = 배관 위에 올라탄다 '말안장처럼 배관 위에 올라타서 구멍 뚫고 연결' 이미지로! 티뽑기 = 새들 융착!

주의할 함정

❌ '소켓 융착'과 혼동 → 소켓은 관 끝 연결 / 새들은 중간 분기 ❌ '새들 이음'이라고 쓰면 감점 가능 → 새들 융착 (융착 명시 필요)

---

문제 12

• 문제번호 12 | 단답형 | 난이도 ⭐⭐⭐ | 우선순위 필수
• 빈출도: ⭐⭐⭐⭐ (매년 출제, 전기방식법 최빈출)
• 관련 키워드: 전기방식법, 외부전원법, 희생양극법, 배류법, 부식 방지

문제 내용

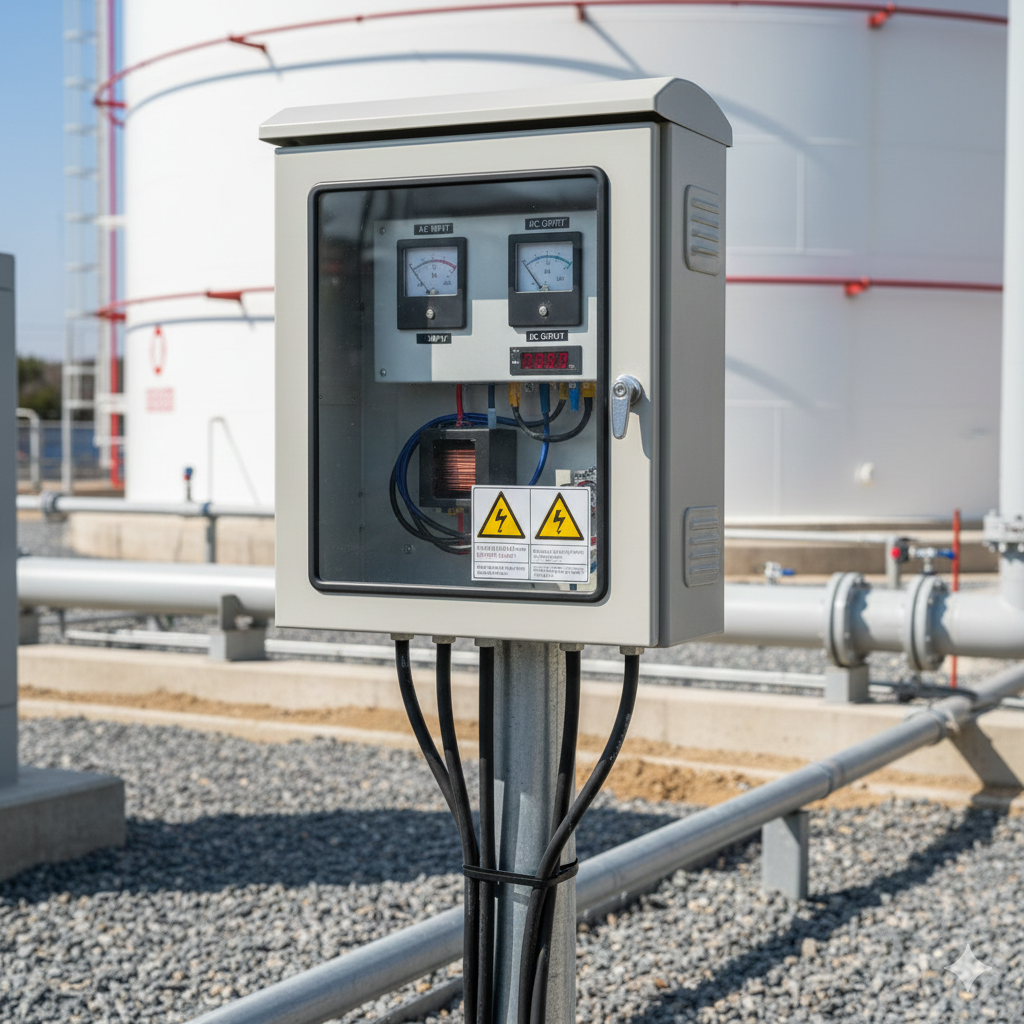

도시가스 배관을 지하에 매설할 때 부식을 방지하기 위한 전기방식법 중 영상에서 보이는 것의 종류를 쓰시오. (LPG 충전소 내 정류기, AC→DC 변환 패널함, 내부 코일)

정답

외부전원법

해설

전기방식법(전기화학적 부식 방지) 3가지 종류:

종류 원리 특징

희생양극법	마그네슘·아연 등 비금속을 배관에 연결, 먼저 부식되게 함	외부 전원 불필요, 소규모 적용
외부전원법	정류기(AC→DC)로 직류 전류를 배관에 공급해 부식 방지	정류기·전원 필요, 대규모 적용 ← 이 문제
배류법	미주전류(누설전류)를 배관에서 레일 등으로 빼냄	전철 인근 배관에 주로 적용

영상에서 **정류기(AC→DC 변환 장치)**가 보이면 → 외부전원법

암기팁

정류기(AC→DC) 보이면 = 외부전원법 마그네슘·아연 덩어리 보이면 = 희생양극법 전철 레일 근처 = 배류법 3가지 모두 세트로 암기!

주의할 함정

❌ 정류기를 보고 '희생양극법'이라고 쓰면 오답 → 희생양극은 별도 전원 불필요 ❌ 3가지 방식의 구분이 시험에서 자주 출제 → 각각의 특징 모두 암기 필수

---

📋 핵심 요약 정리

Q 키워드 핵심 답

1	초저온 용기 침입열량	(가) 3.16 J/(h ℃ ℓ) / (나) 2.09 초과 → 불합격
2	사방밸브	(가) 사방밸브 / (나) 토출↔흡입 전환, 액송+가스회수
3	전위측정용 T/B	전위(전위차) 측정
4	지하 저장탱크실 천장	30 cm 이상
5	가스계량기 이격거리	전기계량기 60 cm 이상
6	LPG 탱크 옆 콘크리트 벽	방호벽
7	PE관+강관 연결 부속	T/F (Transition Fitting)
8	대형 가스미터 형식	터빈식
9	압력조정기 점검 주기	사용시설 1년에 1회 이상
10	1종 장소 방폭구조	내압 방폭 구조
11	중간 분기 PE관 융착	새들 (융착)
12	정류기 이용 부식 방지	외부전원법
