가스기능사 작업형 2024년 4회 기출문제

2024년 4회 가스기능사 실기 동영상 문제 정리

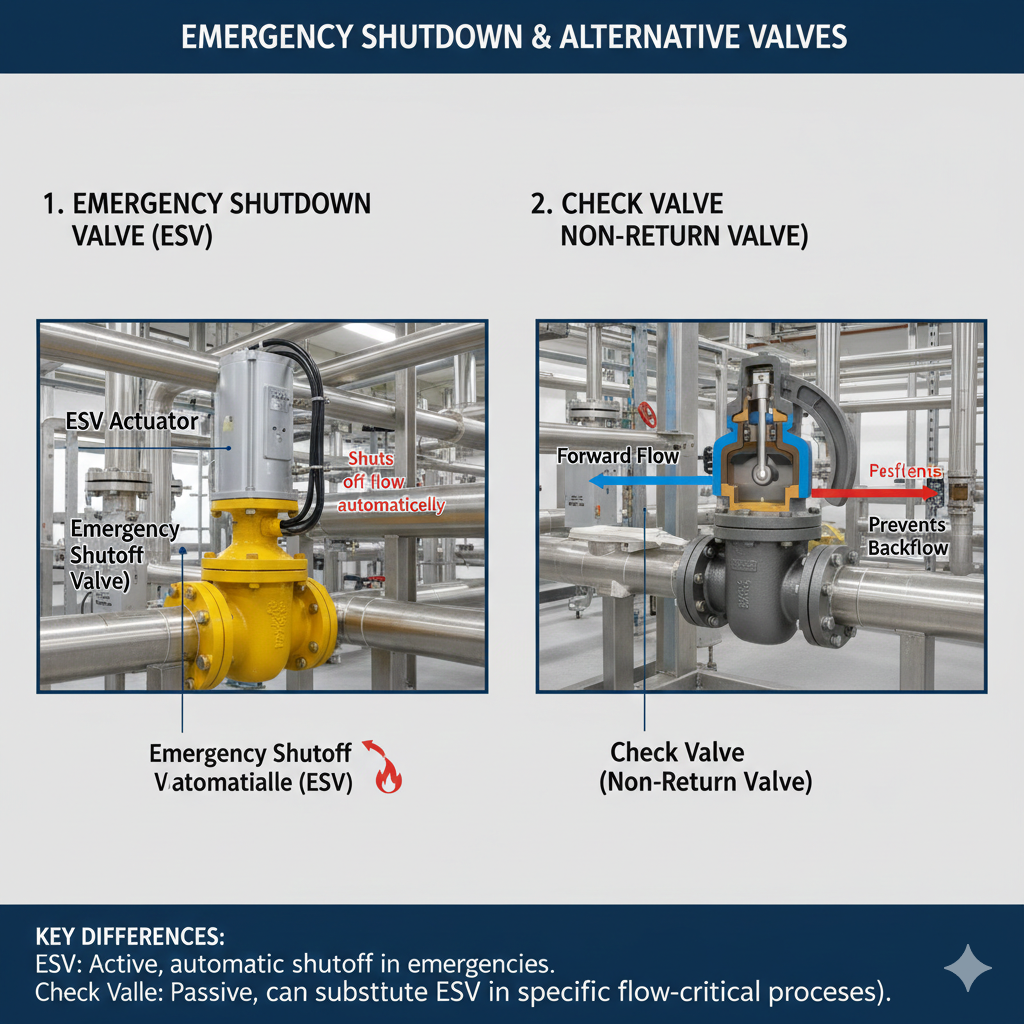

1번. 긴급 차단 장치 및 대체 밸브

• 문제:
  1. 영상에서 지시하는 (볼록하게 튀어나와 있고 전선이 연결된) 장치의 명칭을 쓰시오.
  2. 액화석유가스 이입 배관 설치 시, 어떤 밸브를 설치하면 위 장치를 대신할 수 있는가?
• 답: 1) 긴급 차단 장치 2) 체크 밸브 (또는 역류 방지 밸브)
• 해설: 긴급 차단 장치는 비상시 가스를 즉시 차단하는 장치이며, 특정 공정에서는 유체의 한쪽 방향 흐름만 허용하는 체크 밸브가 그 역할을 대신할 수 있습니다.
• 암기 팁: '전선 연결된 튀어나온 장치 = 긴급 차단', **'대신 쓰는 건 체크 밸브'**로 기억하세요.

2번. 지하 정압기실 통풍 구조 기준

• 문제:
  1. 흡입구 및 배기구의 관경은 얼마 이상인가?
  2. 배기구의 지상 설치 높이는 몇 m 이상인가?
  3. 가스 방출구는 천장면에서 얼마 이내의 높이에 설치하는가?
• 답: 1) 100mm 이상 2) 3m 이상 3) 0.3m(30cm) 이내,
• 해설: 공기보다 가벼운 도시가스 정압기실의 경우, 자연 통풍을 위해 지상 3m 이상의 높이에 배기구를 설치하며 가스는 천장 근처(30cm 이내)에서 방출하도록 규정되어 있습니다.,
• 암기 팁: '관경 100, 높이 3, 천장 0.3' 숫자 세트를 통째로 외우세요.

3번. 정압기 필터의 차압 기준

• 문제:
  1. 필터의 허용 차압 초과 여부를 알 수 있도록 설치하는 계측기는?
  2. 필터 엘리먼트가 찌그러지지 않아야 하는 차압 기준은 몇 kPa 미만인가?
• 답: 1) 차압계 2) 50 kPa
• 해설: 필터 전후의 압력 차이를 측정하여 교체 시기를 파악하며, 필터 자체가 견뎌야 하는 강도는 50 kPa 기준입니다.
• 암기 팁: '필터는 차압계', **'찌그러짐은 50'**입니다.

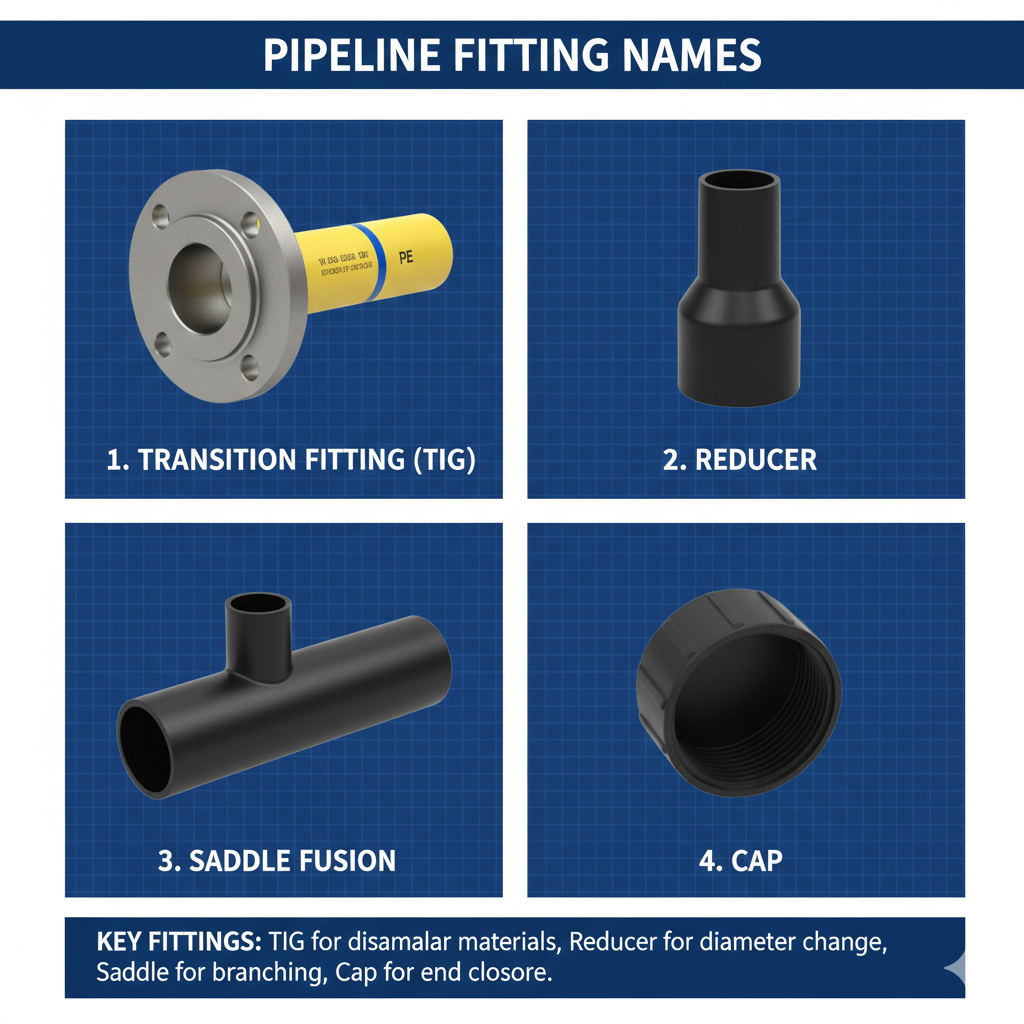

4번. 배관 부속품 명칭

• 문제: 영상에서 지시하는 각 부속의 명칭을 쓰시오.
• 답: 1) 이형질 이음관(TIG) 2) 레듀샤 3) 새들 이음관 4) 캡,
• 해설: 서로 다른 재질 연결은 이형질 이음관, 관경 축소는 레듀샤, 가지관 분기는 새들, 끝단 폐쇄는 캡입니다.,
• 암기 팁: '이형질-레듀샤-새들-캡' 순서대로 모양과 이름을 매칭해 보세요.

5번. 절연물 삽입 이유

• 문제: 가스 배관과 지지대, U볼트 사이에 고무판, 플라스틱 등의 절연물을 삽입하는 이유를 쓰시오.
• 답: 절연으로 인한 부식 방지
• 해설: 서로 다른 금속이나 고정 장치 사이의 전기적 흐름을 차단하여 전식(전기에 의한 부식)을 막기 위함입니다.
• 암기 팁: **'고무/플라스틱 = 절연 = 부식 방지'**의 흐름입니다.

6번. 배관의 노란색 띠 표시 이유

• 문제: 도시가스 배관에 노란색 띠를 표시하는 이유를 쓰시오.
• 답: 도시가스 배관임을 식별하기 위해서
• 해설: 배관 전체를 황색으로 칠하지 못할 경우, 벽면 색상과 구분하여 도시가스 배관임을 명확히 알리기 위해 황색 띠를 사용합니다.
• 암기 팁: **'노란 띠 = 도시가스 배관 식별'**입니다.

7번. 신축 흡수 장치(루프형)

• 문제: 배관이 ㄷ자형으로 되어 있는 신축 흡수 장치의 명칭을 쓰시오.
• 답: 루프형 신축 이음 (또는 신축 흡수 장치)
• 해설: 열에 의한 배관의 신축(팽창/수축) 현상을 배관의 굽힘을 통해 흡수하는 장치입니다.
• 암기 팁: **'ㄷ자 모양 = 루프(Loop)'**라고 기억하세요.

8번. 다기능 가스 안전 계량기

• 문제: 합계유량 초과 차단, 시간 차단, 누설 감지 등 다양한 안전 성능을 갖춘 기기의 명칭은?
• 답: 다기능 가스 안전 계량기
• 해설: 단순 계량 기능에 여러 안전 차단 기능을 복합한 똑똑한 계량기입니다.
• 암기 팁: 여러 기능이 있으니 **'다기능'**입니다.

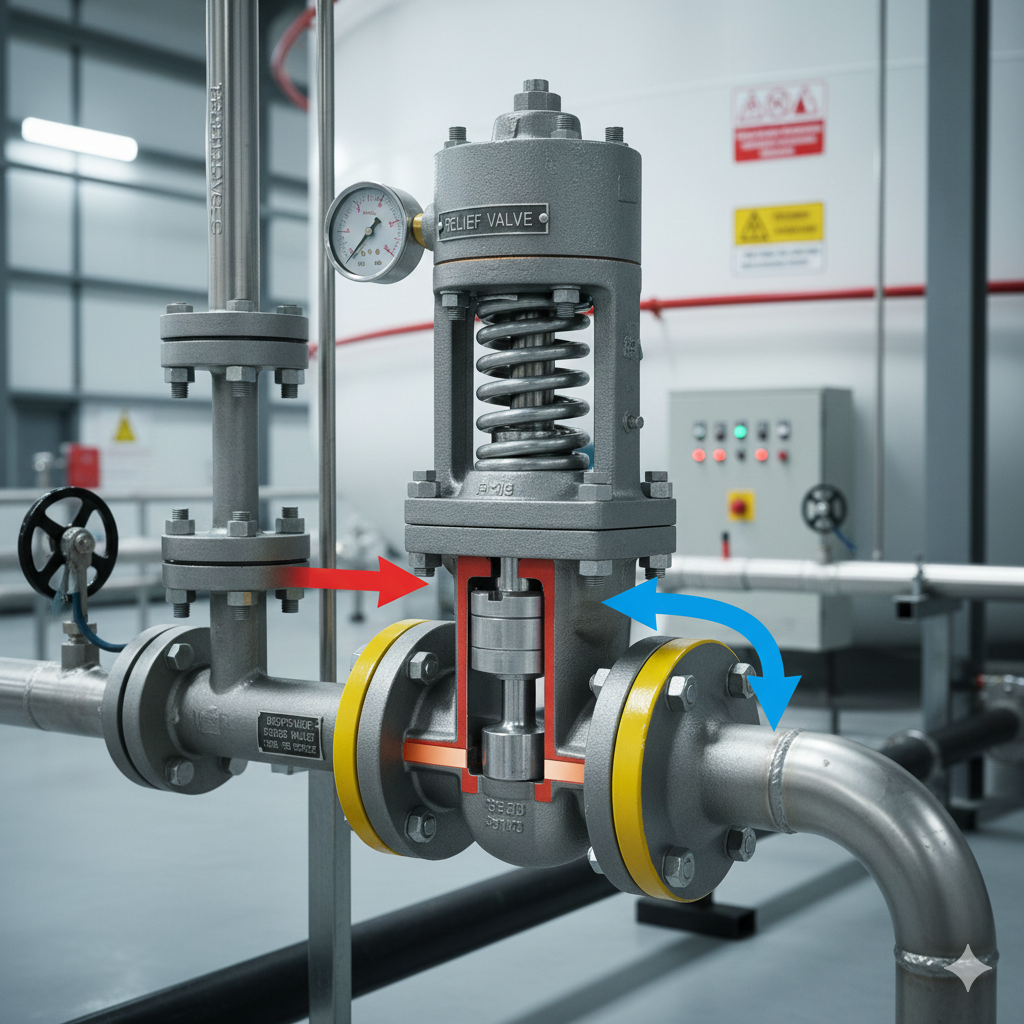

9번. LPG 저장 시설 안전장치

• 문제: LPG 저장 시설 배관에 설치되어 압력을 뺐다가 다시 돌리는 역할을 하는 안전장치의 명칭은?
• 답: 릴리프 밸브
• 해설: 스프링식 안전 밸브와 유사하나, 주로 배관 계통에 설치되어 일정한 압력을 유지하는 역할을 합니다.,
• 암기 팁: 외부로 그냥 빼버리면 안전 밸브, 다시 돌려보내면 릴리프 밸브입니다.

10번. 방류둑 용적 기준

• 문제: 액화가스 저장 탱크 유출 방지를 위한 방류둑의 용적 기준은?
• 답: 저장 탱크의 저장 능력에 상당하는 용적
• 해설: 탱크 안의 액체가 모두 새어 나와도 가둘 수 있을 만큼의 크기여야 합니다.
• 암기 팁: '방류둑 = 탱크 저장 능력만큼'

11번. 용기 각인 기호의 의미

• 문제: 다음 각인 기호의 의미를 쓰시오. (W, TP, FP, V)
• 답:
  • W: 밸브 및 부속품을 제외한 용기의 질량
  • TP: 내압 시험 압력
  • FP: 최고 충전 압력
  • V: 내용적 (최적)
• 해설: W는 Weight, TP는 Test Pressure, FP는 Filling Pressure, V는 Volume의 약자입니다.
• 암기 팁: **'W-질량, T-시험, F-충전, V-부피'**로 앞 글자만 따서 매칭하세요.

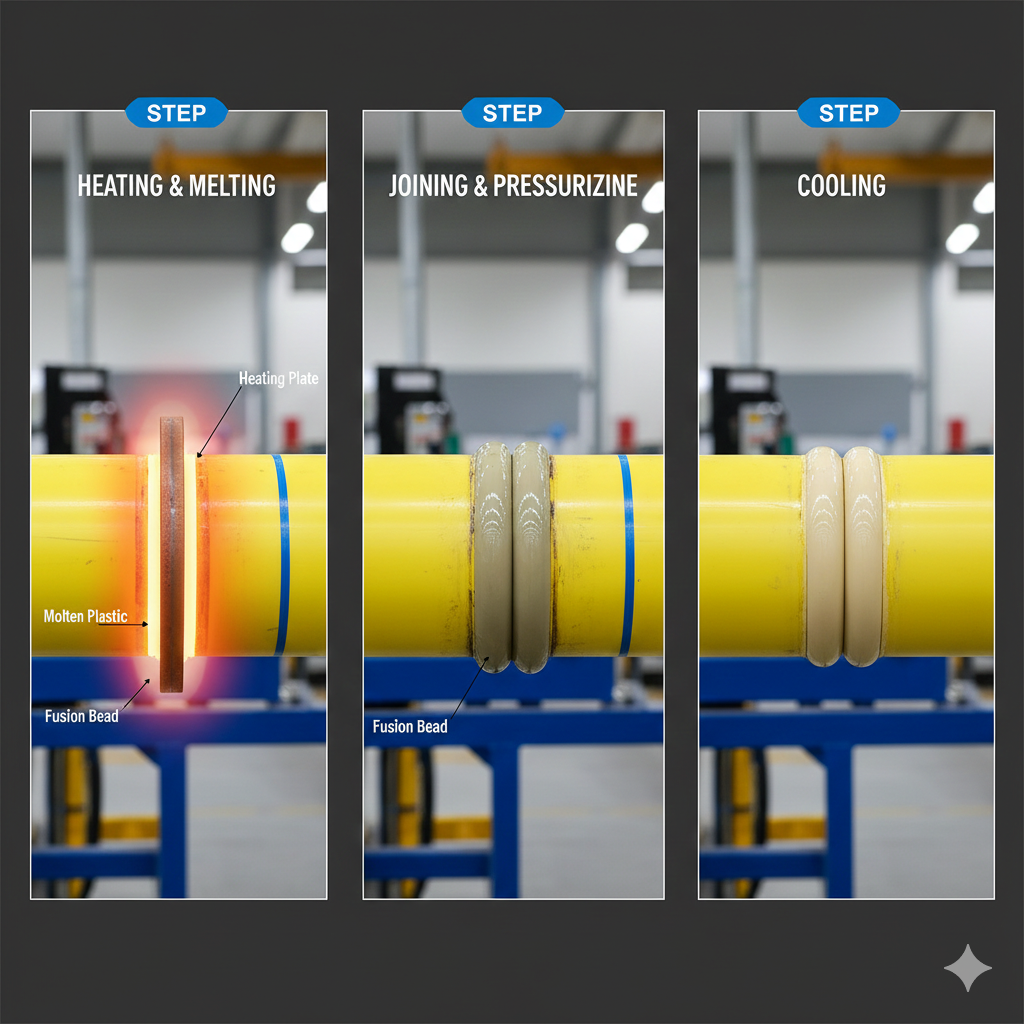

12번. 맞대기 융착 이음 3대 공정

• 문제: PE 배관 맞대기 융착의 순서대로 3대 공정을 쓰시오.
• 답: 가열 용융 → 압착 → 냉각
• 해설: 열로 녹이고(가열 용융), 눌러서 붙이고(압착), 식혀서 굳히는(냉각) 순서입니다.
• 암기 팁: '녹이고 붙이고 식히고' → **'가·압·냉'**으로 외우세요.
