가스기능사 작업형 2025년 3회 기출문제

문제 1

• 문제번호 1 | 서술형 | 난이도 ⭐⭐ | 우선순위 필수
• 빈출도: ⭐⭐⭐ (매년 1~2회)
• 관련 키워드: 액트랩, Liquid Trap, 압축기, 응축수, 액체 유입 방지

문제 내용

영상에서 보이는 압축기의 액트랩(Liquid Trap)의 역할을 쓰시오.

정답

가스(기체) 라인에서 액체(응축수)를 제거하여, 압축기 내부에 액체가 유입되어 압축기가 손상되지 않도록 보호한다.

해설

압축기는 기체만을 압축하도록 설계된 장치입니다. 가스 배관을 통해 흐르다 보면 기체 중 일부가 냉각되어 액체(응축수)가 발생하게 됩니다. 이 액체가 압축기에 그대로 유입되면 압축 과정에서 마치 고체처럼 작용하여 압축기 내부 부품을 심각하게 손상시킬 수 있습니다. 액트랩은 이를 사전에 방지하기 위해 기체 라인 중간에 설치하여 액체만 걸러내는 역할을 합니다.

암기팁

액트랩 = 액체를 잡는 덫(Trap) 액체(응축수) 제거 → 압축기 손상 방지 '액체를 덫으로 잡아 압축기를 지킨다'는 이미지로 기억!

주의할 함정

❌ '기체를 제거한다'고 쓰면 오답 → 제거 대상은 액체(응축수) ❌ '필터' 역할이라고만 쓰면 불완전 → 압축기 손상 방지가 핵심 목적

---

문제 2

• 문제번호 2 | 단답형 | 난이도 ⭐ | 우선순위 필수
• 빈출도: ⭐⭐⭐ (매년 1~2회)
• 관련 키워드: 폴리에틸렌 피복강관, 열수축 방식재, 냉암소, 보관 온도

문제 내용

폴리에틸렌 피복강관에 사용되는 열수축용 방식재의 보관장소는 직사광선이 닿지 않는 몇 ℃ 이하의 냉암소로 해야 하는가?

정답

40 ℃ 이하

해설

열수축용 방식재는 열에 민감한 소재이기 때문에 고온 환경에 노출되면 성능이 저하되거나 미리 수축이 일어날 수 있습니다. 따라서 직사광선을 차단하고 40℃ 이하의 서늘하고 어두운 장소(냉암소)에 보관해야 합니다. 참고로 고압가스 충전용기 저장 온도 기준도 동일하게 40℃ 이하입니다.

암기팁

직사광선 차단 + 40℃ 이하 = 냉암소 보관 '사십도 냉암소'로 기억하세요! 고압가스 용기 보관 기준(40℃)과 함께 묶어서 외우면 더 쉽습니다.

주의할 함정

❌ "30℃", "35℃"로 착각하기 쉬움 → **40℃**가 정답 ❌ 온도만 쓰고 '이하' 빠뜨리지 않도록 주의

---

문제 3

• 문제번호 3 | 단답형 | 난이도 ⭐ | 우선순위 필수
• 빈출도: ⭐⭐⭐⭐ (매년 출제, 기본 용어)
• 관련 키워드: CNG, 압축천연가스, 천연가스, 영문 약자

문제 내용

압축천연가스를 영문 약자로 쓰시오.

정답

CNG (Compressed Natural Gas)

해설

• C = Compressed (압축)
• N = Natural (천연)
• G = Gas (가스)

CNG는 천연가스(주성분: 메탄, CH₄)를 고압으로 압축하여 저장·운반하는 형태입니다. 주로 CNG 버스, CNG 차량 연료로 활용됩니다. LNG(액화천연가스)와 혼동하지 않도록 주의가 필요합니다.

암기팁

Compressed Natural Gas → CNG CNG = 압축(압), LNG = 액화(액)으로 구분! '씨엔지' 그냥 외우세요! 자주 나오는 기본 용어입니다.

주의할 함정

❌ LNG(Liquefied Natural Gas, 액화천연가스)와 혼동 주의 ❌ 대소문자 구분 없이 쓰는 경우 → 정식 표기는 대문자 CNG

---

문제 4

• 문제번호 4 | 빈칸형 | 난이도 ⭐⭐⭐ | 우선순위 필수
• 빈출도: ⭐⭐⭐⭐ (매년 1회 이상, 아세틸렌 충전 기준 최빈출)
• 관련 키워드: 아세틸렌, 충전 압력, 다공도, 희석제, 아세톤, DMF

문제 내용

아세틸렌 용기 충전 관련하여 다음 ( )에 알맞은 것을 쓰시오.

① 아세틸렌을 ( ① ) MPa 압력으로 압축하는 때에는 질소·메탄·일산화탄소 또는 에틸렌 등의 희석제를 첨가한다.
② 아세틸렌을 용기에 충전하는 때에는 미리 용기에 다공물질을 고루 채워 다공도가 ( ③ )% 이상 92% 미만이 되도록 한 후 아세톤 또는 디메틸포름아미드를 고루 침윤시키고 충전한다.

정답

① 2.5 MPa ② 75 %

해설

아세틸렌(C₂H₂)은 2.5 MPa 이상의 고압으로 압축할 경우 폭발 위험성이 매우 높아집니다. 따라서 이 압력 이상으로 압축할 때는 질소, 메탄, 일산화탄소, 에틸렌 등의 희석제를 첨가하여 폭발을 방지합니다.

또한 아세틸렌 용기에는 반드시 다공물질(규조토, 석회, 목탄 등)을 채워 다공도가 75% 이상 92% 미만이 되도록 합니다. 이 다공물질에 아세톤(Acetone) 또는 **디메틸포름아미드(DMF, Dimethylformamide)**를 침윤시킨 후 아세틸렌을 충전합니다. 다공물질이 아세틸렌의 분해·폭발을 억제하고 안정적으로 저장하는 역할을 합니다.

암기팁

2.5 MPa / 75% 이상 92% 미만 '이점오' → 2.5 / '칠오~구이' → 75~92% 용제: 아세톤 or 디메틸포름아미드(DMF) 둘 다 가능

주의할 함정

❌ 다공도 하한선을 "70%"로 착각 → 75% 이상이 정답 ❌ 상한선 "92%"도 함께 기억 (92% 이상이면 안 됨) ❌ 용제를 아세톤만 답하면 감점 가능 → DMF도 인정

---

문제 5

• 문제번호 5 | 서술형 | 난이도 ⭐⭐ | 우선순위 중점
• 빈출도: ⭐⭐⭐ (영상 확인 필수 유형)
• 관련 키워드: 유량계, 터빈식, 와류식, 보텍스, 유속 측정

문제 내용

영상에서 보이는 유량계의 형식을 쓰시오. (순서대로)

정답

터빈식 / 와류식 (와류를 보여주면)

해설

• 터빈식 유량계(Turbine Flowmeter): 유체의 흐름에 의해 터빈(날개바퀴)이 회전하고, 그 회전수에 비례하여 유량을 측정하는 방식입니다.
• 와류식 유량계(Vortex Flowmeter): 유체 흐름 중에 물체(블러프 바디)를 설치하면 그 후면에 교대로 발생하는 소용돌이(카르만 와류)의 주기를 이용해 유량을 측정하는 방식입니다.

암기팁

날개가 돌아가면 → 터빈식 소용돌이(와류)가 생기면 → 와류식(보텍스) 시험 영상에서 어떤 장면인지 주의 깊게 확인하세요!

주의할 함정

❌ 두 유량계 순서를 바꿔서 쓰면 오답 → 영상 순서대로 정확히 기재 ❌ 와류식을 '소용돌이식'이라고 쓰면 감점 가능 → 와류식 또는 보텍스식으로 표기

---

문제 6

• 문제번호 6 | 단답형 | 난이도 ⭐⭐ | 우선순위 필수
• 빈출도: ⭐⭐⭐ (3~4회)
• 관련 키워드: 제트 펌프, 이젝터, 벤튜리 원리, 노즐, 디퓨저

문제 내용

다음 동영상의 벤튜리 원리를 이용한 고속 펌프의 명칭을 쓰시오.

정답

제트 펌프 (Jet Pump) = 이젝터 (Ejector)

해설

제트 펌프(이젝터)는 벤튜리 원리를 이용한 펌프입니다. 고압의 액체(또는 증기)를 노즐에서 고속으로 분출하면, 그 주변의 유체가 낮아진 압력으로 인해 함께 흡입·송출되는 구조입니다.

구성 요소:

• 노즐(Nozzle): 고압 유체를 고속으로 분출
• 스로트/슬로우트(Throat): 흡입 유체와 혼합, 압력 최저점
• 디퓨저(Diffuser): 유속 감소, 압력 회복

벤튜리 효과(좁은 구간에서 유속 증가·압력 감소)를 이용하여 별도의 동력 없이 유체를 이송할 수 있습니다.

암기팁

벤튜리 원리 + 고속 분출 = 제트(Jet) 펌프 = 이젝터 구성 3단계: 노즐 → 스로트 → 디퓨저 '제트기처럼 쏘아서 주변 유체를 끌어당긴다' 이미지로 기억!

주의할 함정

❌ '인젝터'와 '이젝터' 혼동 주의 → **이젝터(Ejector)**가 정답 ❌ 제트 펌프만 쓰거나 이젝터만 써도 맞지만, 둘 다 알아두는 것이 안전

---

문제 7

• 문제번호 7 | 단답형 | 난이도 ⭐⭐ | 우선순위 필수
• 빈출도: ⭐⭐⭐ (영상 식별 유형)
• 관련 키워드: 액면계, 슬립튜브식, LPG 탱크, 액면 측정

문제 내용

영상에서 지칭하는 것의 정확한 명칭을 쓰시오.

정답

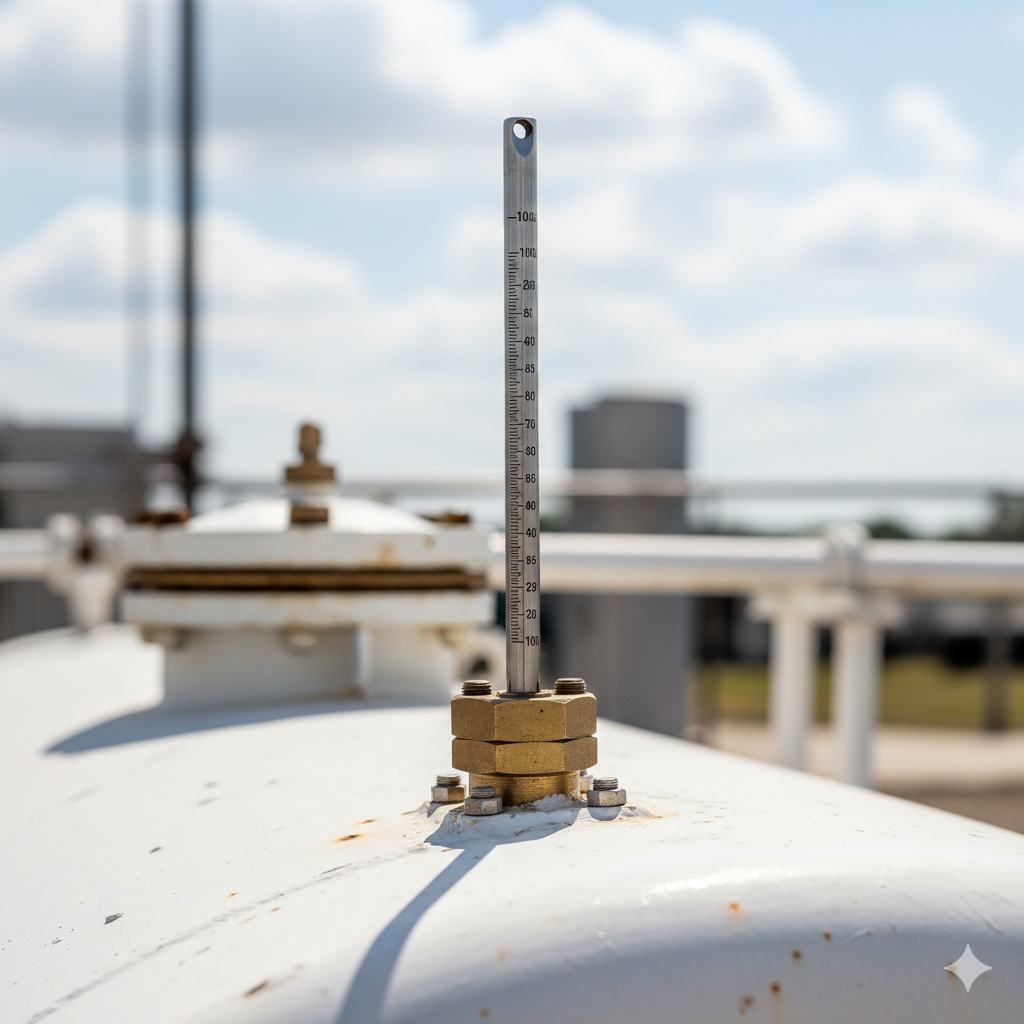

슬립튜브식 액면계

해설

슬립튜브식 액면계는 용기 외부에서 튜브를 내부로 밀어 넣어(Slip) 액화가스의 액면 높이를 직접 측정하는 방식입니다. 튜브를 밀어 넣으면서 가스가 기체 상태로 나오다가 액체 상태로 바뀌는 지점이 액면의 위치가 됩니다. 주로 LPG 저장탱크, 이동식 용기 등에 사용됩니다.

액면계 종류:

• 슬립튜브식: 튜브를 밀어 넣어 직접 측정
• 회전튜브식: 튜브를 회전시켜 액면 감지
• 클링거식(유리관식): 유리관으로 외부에서 직접 확인
• 차압식: 압력 차이를 이용하여 액면 측정

암기팁

슬립(Slip) = 미끄러지듯 밀어 넣는다 '밀어 넣는 튜브로 액면을 측정한다'는 이미지로 기억! 슬립튜브식 액면계 (액면 + 계측기) → 전체 이름 정확히 쓰기!

주의할 함정

❌ '슬립식' 또는 '슬립튜브계'로 쓰면 감점 → 슬립튜브식 액면계 전체 명칭 필수 ❌ '회전튜브식'과 혼동 주의 → 영상에서 튜브를 직선으로 밀어 넣으면 슬립튜브식

---

문제 8

• 문제번호 8 | 서술형 | 난이도 ⭐⭐ | 우선순위 필수
• 빈출도: ⭐⭐⭐ (3~4회)
• 관련 키워드: 벤트 스택, Vent Stack, 긴급 가스 배출, 플레어 스택 비교

문제 내용

벤트 스택(Vent Stack)의 용도를 쓰시오.

정답

이상 상태가 발생하는 경우 가스를 설비 밖으로 긴급하게 배출한다.

해설

벤트 스택은 가스 설비에 과압, 화재, 기타 이상 상태가 발생했을 때 가스를 대기 중으로 안전하게 방출하는 장치입니다.

플레어 스택과의 차이점:

• 벤트 스택(Vent Stack): 가스를 연소시키지 않고 대기 중에 그대로 방출
• 플레어 스택(Flare Stack): 가스를 연소(소각)시켜 방출 (불꽃이 생김)

암기팁

Vent(배출구) + Stack(굴뚝) = 긴급 가스 배출 굴뚝 벤트 스택 = 무연소 방출 / 플레어 스택 = 연소 방출 시험에서 둘의 차이를 묻는 문제도 자주 출제됩니다!

주의할 함정

❌ 벤트 스택을 '플레어 스택'이라고 혼동 → 연소 여부가 핵심 차이 ❌ '가스를 소각한다'고 쓰면 오답 → 벤트 스택은 연소 없이 방출

---

문제 9

• 문제번호 9 | 단답형 | 난이도 ⭐ | 우선순위 필수
• 빈출도: ⭐⭐⭐ (매년 출제)
• 관련 키워드: 가스미터, 보호상자, 설치 높이, 바닥 기준

문제 내용

영상은 가스미터의 보호상자이다. 보호상자는 바닥으로부터 얼마(m) 이내에 설치하는가?

정답

2 m 이내

해설

가스미터 보호상자는 가스미터를 물리적 충격, 외부 환경으로부터 보호하기 위한 함체입니다. 점검 및 유지관리가 용이하도록 바닥으로부터 2 m 이내에 설치해야 합니다. 너무 높이 설치하면 검침 및 점검 시 불편하고 위험할 수 있기 때문입니다.

암기팁

바닥에서 2 m 이내 = 일반 성인이 손을 뻗어 닿을 수 있는 높이 '두 발 서서 두 팔 뻗으면 닿는 높이'로 기억!

주의할 함정

❌ "1.5m", "2.5m"으로 착각 → 2 m 이내가 정답 ❌ 단위 'm'을 빠뜨리지 않도록 주의

---

문제 10

• 문제번호 10 | 서술형 | 난이도 ⭐⭐ | 우선순위 중점
• 빈출도: ⭐⭐ (2~3회)
• 관련 키워드: RMLD, 레이저 메탄 검지기, 가스 누설 검사, 비접촉 방식

문제 내용

동영상의 작업자는 어떤 작업을 하고 있는지 쓰시오. (RMLD 장비로 도시가스 배관 용접부에 레이저 포인터를 조사하는 장면)

정답

메탄 가스 누설 검사 (도시가스 배관 가스 누출 검지)

해설

RMLD(Remote Methane Leak Detector, 레이저 메탄 검지기)는 레이저 광선을 이용해 원격으로 메탄(천연가스, 도시가스)의 누출 여부를 비접촉 방식으로 탐지하는 장비입니다.

작동 원리: 레이저 광선이 메탄 가스를 통과하면 특정 파장의 빛이 흡수되는 원리(적외선 흡수법)를 이용합니다. 배관 용접부, T조인트, 밸브 등 누출 가능성이 높은 지점에 레이저를 조사하여 실시간으로 누설 여부를 확인합니다.

암기팁

RMLD = Remote Methane Leak Detector 레이저로 원격(비접촉) 메탄 누출 탐지 '레이저를 쏴서 멀리서 가스 누출을 확인한다'는 이미지로!

주의할 함정

❌ '가스 누설 검사'를 '가스 농도 측정'으로 쓰면 부정확 ❌ RMLD 약자를 잘못 쓰지 않도록 주의 → Remote Methane Leak Detector

---

문제 11

• 문제번호 11 | 단답형 | 난이도 ⭐⭐ | 우선순위 필수
• 빈출도: ⭐⭐⭐ (3~4회)
• 관련 키워드: LPG 충전소, 살수장치, 이입 충전장소, 방사 시간, 수원

문제 내용

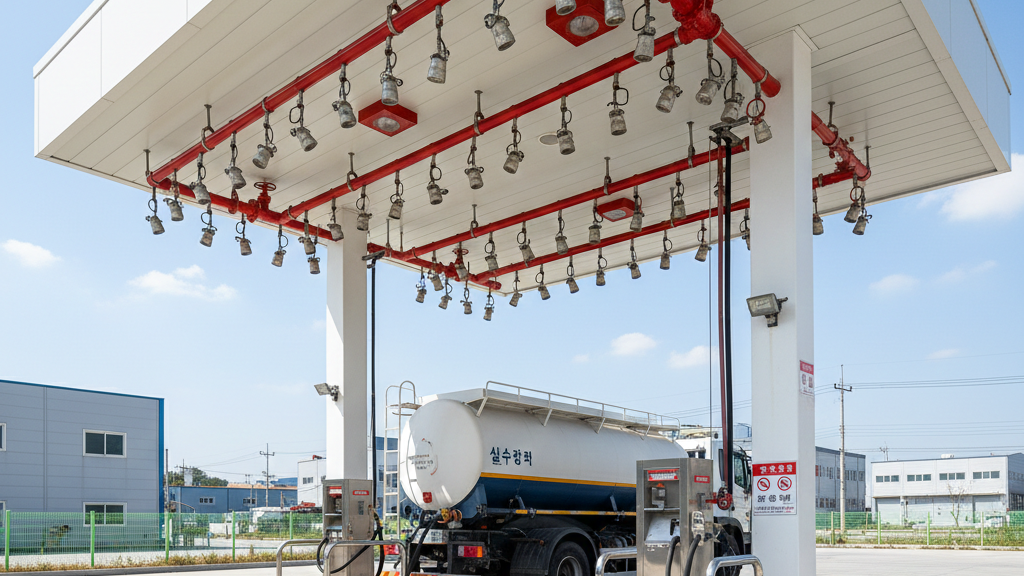

액화석유가스 자동차에 고정된 탱크의 이입 충전장소에 설치해야 하는 살수장치는, 동시에 방사를 필요로 하는 최대수량을 몇 분간 연속하여 방사할 수 있는 양을 갖는 수원에 접속되어 있어야 하는가?

정답

30분

해설

LPG 충전소 이입 충전장소의 살수장치(물분무 소화설비)는 화재 발생 시 LPG 탱크를 냉각하고 화재를 억제하기 위해 30분간 연속 방사할 수 있는 충분한 수원에 접속되어야 합니다. 이는 「액화석유가스의 안전관리 및 사업법」에서 규정하는 소방설비 기준입니다.

암기팁

살수장치 = 30분 연속 방사 가능 수원 소화 관련 기준은 '30분'이 핵심 기준값! '삼십 분 동안 물을 계속 뿌릴 수 있어야 한다'로 기억

주의할 함정

❌ "20분", "60분"으로 착각 → 30분이 정답 ❌ '수원에 접속'이라는 조건 빠뜨리지 않도록 주의

---

문제 12

• 문제번호 12 | 단답형 | 난이도 ⭐⭐ | 우선순위 필수
• 빈출도: ⭐⭐⭐⭐ (매년 출제, 배관 부속 명칭 최빈출)
• 관련 키워드: 배관 부속, 피팅, 엘보우, 니플, 티, 플러그, 유니온, 부싱, 캡, 크로스

문제 내용

다음의 배관 부속의 이름을 쓰시오.

번호 형태 설명 정답

①	90° 구부러진 형태	엘보우 (Elbow)
②	짧은 수나사 연결	니플 (Nipple)
③	T자 모양 3방향 분기	티 (Tee)
④	수나사 끝막음	플러그 (Plug)
⑤	분리 가능한 연결	유니온 (Union)
⑥	구경 변환 연결	부싱 (Bushing)
⑦	암나사 끝막음 (뚜껑형)	캡 (Cap)
+	+(플러스)자 4방향 분기	크로스 (Cross)

정답

① 엘보우 ② 니플 ③ 티 ④ 플러그 ⑤ 유니온 ⑥ 부싱 ⑦ 캡 (+ 크로스)

해설

각 배관 부속의 기능:

• 엘보우(Elbow): 배관 방향을 바꿀 때 사용 (45°, 90° 등 종류 있음)
• 니플(Nipple): 두 개의 암나사 사이를 짧게 연결하는 수나사 부품
• 티(Tee): 배관을 T자로 분기하거나 합류시킬 때 사용
• 플러그(Plug): 수나사로 된 끝막음 부품 (관 내부에 삽입)
• 유니온(Union): 배관을 분리·재연결 가능하게 하는 부품 (유지보수 편리)
• 부싱(Bushing): 서로 다른 구경의 배관을 연결할 때 사용하는 변경 부품
• 캡(Cap): 암나사로 된 끝막음 뚜껑 (관 외부를 덮는 형태)
• 크로스(Cross): +(플러스)자 모양의 4방향 분기 부품

암기팁

배관 부속 8종 세트로 통째로 외우기! 크로스 / 엘보우 / 니플 / 티 / 플러그 / 유니온 / 부싱 / 캡 / 소켓 끝막음 구분: 플러그(수나사, 삽입형) vs 캡(암나사, 덮개형) 구경 변환: 부싱 / 분리 연결: 유니온 → 이 두 개 특히 자주 출제!

주의할 함정

❌ 플러그(수나사)와 캡(암나사)을 반대로 쓰는 경우 → 확실히 구분 필수 ❌ 소켓(Socket)을 빠뜨리는 경우 → 같은 구경 직선 연결 부품 ❌ 부싱을 '리듀서'로 쓰면 감점 가능 → 나사식 구경 변환은 부싱

---

📋 핵심 요약 정리

Q 키워드 핵심 답

1	액트랩	액체(응축수) 제거 → 압축기 보호
2	열수축 방식재 보관	40℃ 이하 냉암소
3	압축천연가스 약자	CNG (Compressed Natural Gas)
4	아세틸렌 충전	2.5 MPa / 다공도 75% 이상 92% 미만
5	유량계 형식	터빈식 / 와류식
6	벤튜리 펌프	제트 펌프 = 이젝터
7	액면계	슬립튜브식 액면계
8	벤트 스택	가스 긴급 배출 (무연소)
9	가스미터 보호상자	바닥에서 2 m 이내
10	RMLD 작업	메탄 가스 누설 검사
11	살수장치 방사 시간	30분 연속
12	배관 부속	엘보우·니플·티·플러그·유니온·부싱·캡·크로스
