가스기능사 작업형 2024년 2회 기출문제

2024년 2회 가스기능사 실기 동영상 문제 정리



1번. 밸브 각인 기호 'PG'의 의미

• 문제: 밸브에 표시된 **'PG'**의 의미를 쓰시오.
• 답: 압축 가스 충전 용기 부속품
• 해설: P는 압력(Pressure), G는 가스(Gas)를 의미합니다. 참고로 AG는 아세틸렌, LPG는 액화석유가스, LG는 LPG를 제외한 액화가스, LT는 초저온/저온 용기 부속품을 뜻합니다.
• 암기 팁: Pressure(압력)로 눌러 담은 압축 가스라고 기억하세요.

2번. 배관의 재질 (PE 배관)

• 문제: 영상에서 지시하는 노란색 관의 명칭과 재질을 쓰시오.
• 답: PE관 (폴리에틸렌관)
• 해설: 가스 매설 배관으로 널리 쓰이는 유연한 성질의 플라스틱관입니다.
• 암기 팁: 노란색 가스관은 PE관이 공식입니다.

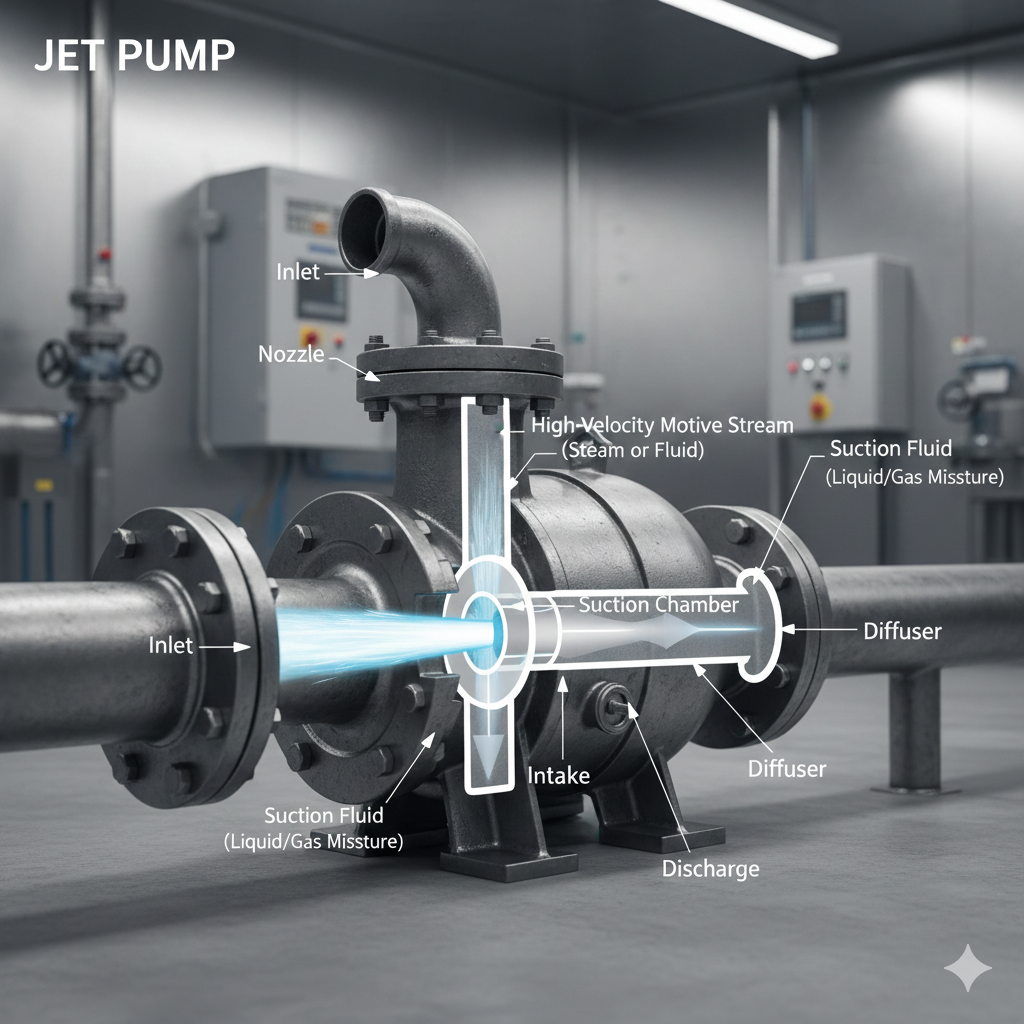

3번. 제트 펌프의 특징

• 문제: 노즐에서 고속 분출되는 증기를 이용하는 다음 펌프의 명칭을 쓰시오.
• 답: 제트 펌프 (Jet Pump)
• 해설: 노즐에서 고속으로 분출되는 증기로 주위 액체를 흡입하여 토출합니다. 구조가 간단하고 고장이 적지만 효율은 낮은 편입니다.
• 암기 팁: **고속 분출(Jet)**하는 힘으로 빨아들이는 펌프입니다.

4번. 희생양극법의 양극재 재질

• 문제: 희생양극법에서 사용되는 양극(Anode)의 일반적인 재질을 쓰시오.
• 답: 마그네슘(Mg), 아연(Zn), 알루미늄(Al)
• 해설: 보호하려는 배관보다 전위가 낮은(부식이 더 잘 되는) 금속을 연결하여 배관 대신 부식되게 함으로써 배관을 보호하는 방식입니다.
• 암기 팁: '마·아·알' 세 글자를 세트로 외우세요.

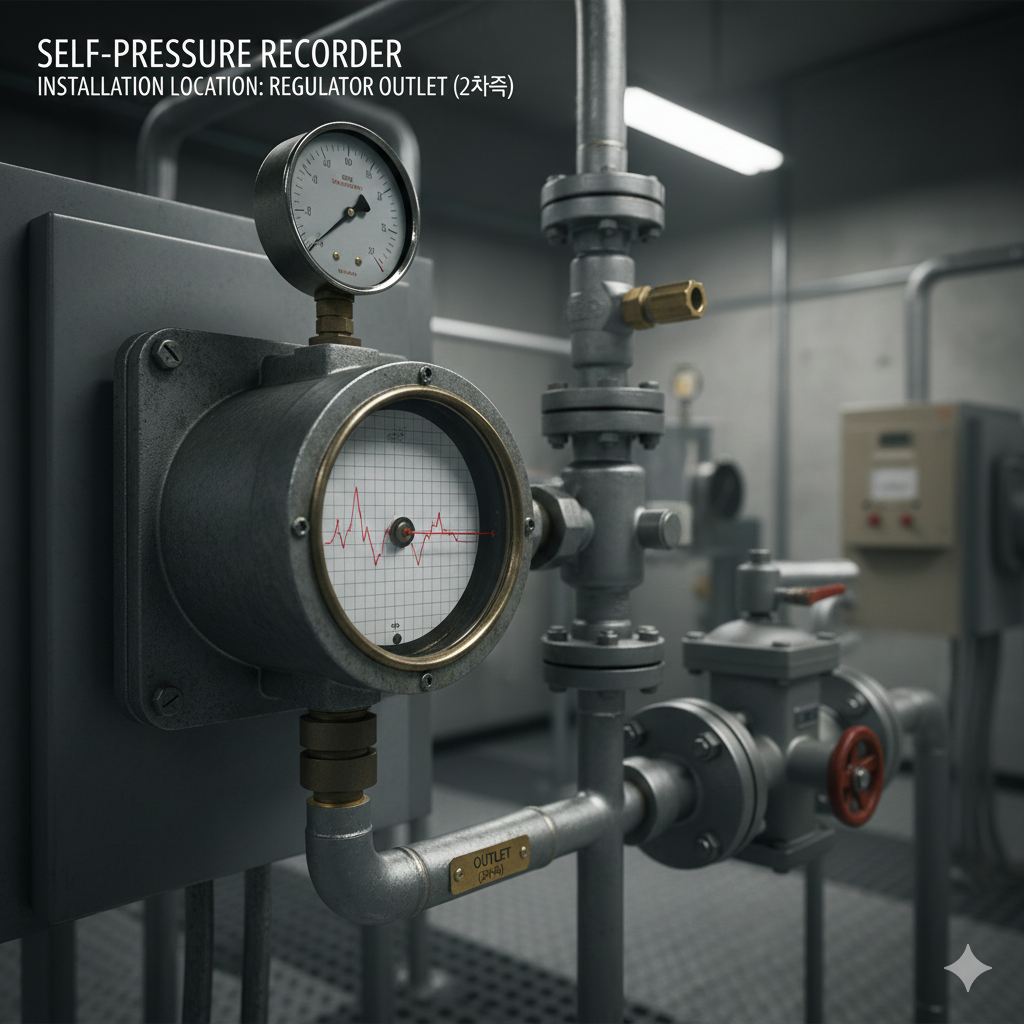

5번. 자기 압력 기록계

• 문제: 도시가스 정압기실에 설치된 해당 장치의 명칭과 설치 위치를 쓰시오.
• 답:
  • 명칭: 자기 압력 기록계
  • 설치 위치: 정압기 2차측 (출구측)
• 해설: 시간의 흐름에 따라 변하는 가스 압력을 용지에 자동으로 기록하는 장치입니다.
• 암기 팁: 스스로(자기) 기록하는 시계 달린 압력계입니다.

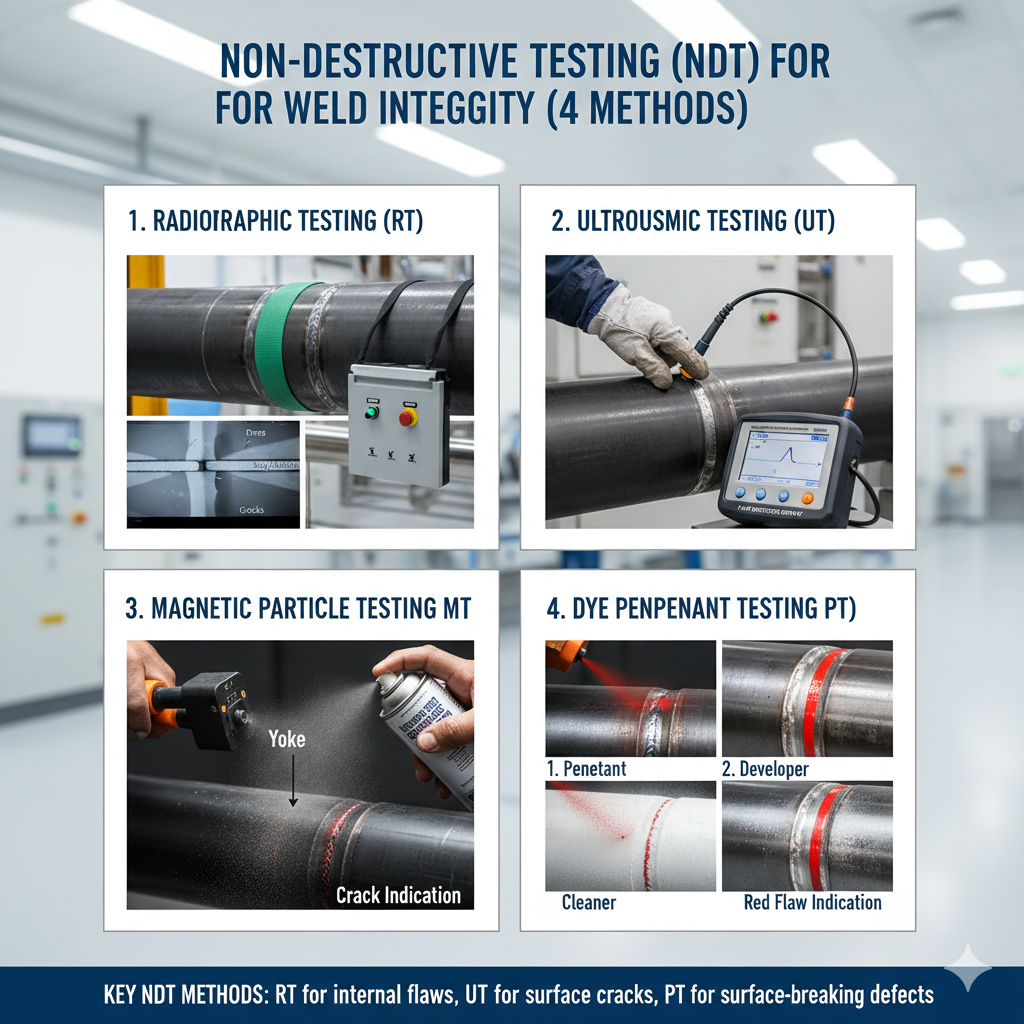

6번. 비파괴 검사법의 종류

• 문제: 배관 용접부 등의 결함을 확인하는 비파괴 검사법 3가지를 쓰시오.
• 답: 방사선 투과법(RT), 초음파 탐상 검사(UT), 자분 탐상 검사(MT)
• 해설: 액체 침투 탐상 검사(PT)나 육안 검사 등도 비파괴 검사에 해당합니다.
• 암기 팁: **영문 약자(RT, UT, MT)**와 함께 외우면 훨씬 쉽습니다.

7번. LPG 저장 탱크 경계책 높이

• 문제: LPG 저장 탱크 주변에 설치하는 경계책의 높이 기준을 쓰시오.
• 답: 1.5m 이상
• 해설: 외부인이나 동물의 무단 출입을 막기 위해 성인 가슴 정도의 높이인 1.5m 이상으로 설치해야 합니다.
• 암기 팁: 경계책은 '일점오(1.5)' 미터입니다.

8번. 아세틸렌 용기 부속품과 다공도

• 문제: 아세틸렌 용기에는 그 용기의 부속품을 보호하기 위하여 (프로덱터)를 부착한다. 다공질물은 품질, 충전량 및 (다공도)를 만족할 것.
• 답:
  • A(명칭): 프로덱터 (Protector)
  • B(조건): 다공도 (75%~92%)
• 해설: 프로덱터는 충격으로부터 밸브 파손을 방지하며, 아세틸렌은 안전을 위해 내부가 미세한 구멍으로 가득 찬 다공질물로 채워져야 합니다.
• 암기 팁: 밸브를 **보호(Protect)**하는 뚜껑과 다공도 수치를 기억하세요.

9번. PLP 배관의 최고사용압력

• 문제: 영상에서 지시하는 2번 배관(PLP관)의 최고사용압력을 쓰시오.
• 답: 1.0 MPa 이하
• 해설: 노란 PE관(폴리에틸렌관)은 0.4 MPa 이하이며, 강관에 빨간피복을 입힌 PLP관은 1.0 MPa 이하입니다.
• 암기 팁: **PLP는 강관이니까 PE보다 더 센 압력(1.0)**을 견딥니다.

10번. 수소 불꽃 이온화 검출기 (FID)

• 문제: 도시가스 점검 차량에 장착된 검사 기구의 영문 약자를 쓰시오.
• 답: FID
• 해설: 명칭은 수소 불꽃 이온화 검출기이며, 매설 배관에서 새어 나오는 미세한 가스를 탐지하는 데 쓰입니다.
• 암기 팁: **'불꽃(Flame)'**을 이용하니까 F로 시작하는 FID입니다.

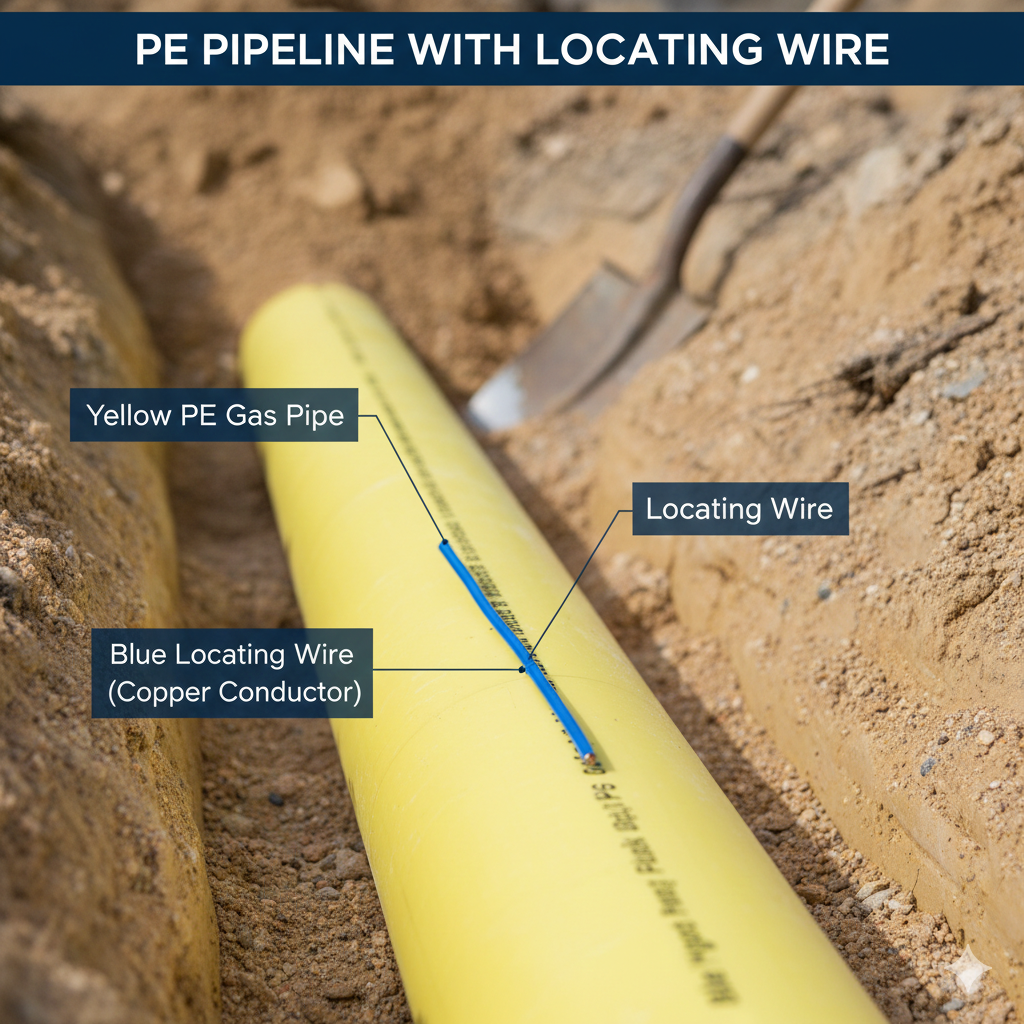

11번. 로케팅 와이어 (Locating Wire)

• 문제: PE 배관 위에 설치된 전선의 명칭과 설치 목적을 쓰시오.
• 답:
  • 명칭: 로케팅 와이어
  • 목적: 지상에서 PE 배관의 매설 위치를 탐지하기 위함
• 해설: PE관은 금속이 아니라 지상에서 탐지기로 찾기 어렵기 때문에, 금속 전선인 로케팅 와이어를 함께 묻어 위치를 확인할 수 있게 합니다.
• 암기 팁: 위치를 **찾아내는(Locating) 선(Wire)**입니다.

12번. 금속의 부식 우선순위 (철 vs 구리)

• 문제: 철(B)과 구리(A) 배관 부속 중 부식이 먼저 진행되는 것은 무엇인지 쓰시오.
• 답: B (철)
• 해설: 금속의 이온화 경향이 클수록 부식이 잘 됩니다. 철은 구리보다 이온화 경향이 크기 때문에 더 빨리 부식됩니다.
• 암기 팁: 철은 녹이 잘 슬고, 구리는 잘 안 슨다는 상식을 활용하세요.
